Полезная приспособа для изготовления и ремонта рукоятей от ножей

Для данной самоделки потребуются две стальные трубы разного диаметра (в данном случае будем использовать трубы диаметром 59 мм и 45 мм). Края труб необходимо подровнять на торцовочной пиле с диском по металлу.

Если нет торцовки, просто наклеиваем на край трубы малярный скотч, чтобы получить ровную линию, и отрезаем болгаркой. От стальной трубы диаметром 59 мм отрезаем кусок длиной 60 мм, а от 45-ой трубы— отрезок 110 мм. Перед последующей операцией обе заготовки необходимо зачистить щеткой по металлу.

Основные этапы работ

В коротком куске трубы диаметром 59 мм (по центру) нужно просверлить небольшое отверстие диаметром 6,5 мм, после чего нарезать резьбу метчиком М8. Дополнительно усиливаем резьбовую часть гайкой М8, которая приваривается к трубе.

От каждого края отрезка трубы диаметром 45 мм (длиной 110 мм) отступаем по 15 мм и наносим разметку. Керним деталь, после чего зажимаем ее в тиски и сверлим отверстия диаметром 6,5 мм. Затем нарезаем резьбу М8, а затем привариваем две гайки М8. Полностью обваривать гайки не нужно — достаточно просто прихватить их с двух сторон.

Далее из куска стальной пластины необходимо изготовить две П-образные детали произвольных размеров, которые должны плотно входить одна в другую. Края закругляем и сверлим в «ушах» отверстия. Деталь меньшего размера привариваем к трубе диаметром 59 мм. К нижней заготовке нужно приварить отрезок профиля 20х20 мм.

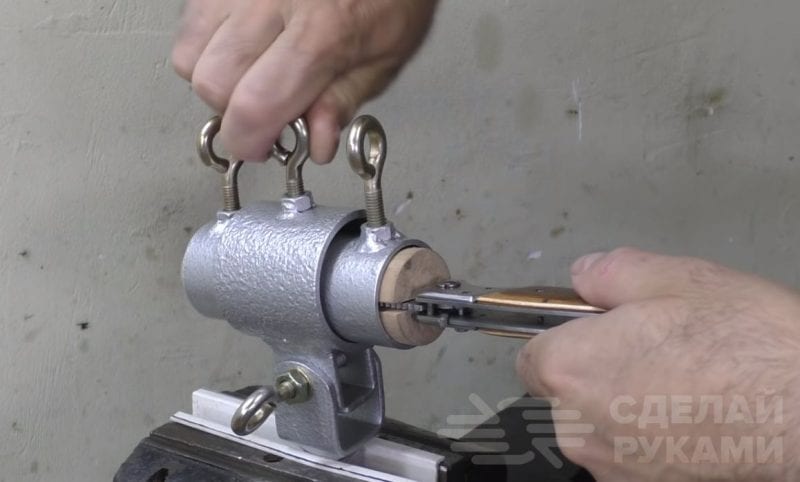

Для сборки этого приспособления также потребуются внутри части анкерных болтов с петлями и кусок деревянного черенка под внутренний диаметр 45-ой трубы. Теперь приступаем к покраске и сборке. В итоге получилась полезная приспособа для изготовления и ремонта рукоятей от ножей.

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Компактные металлические тиски для домашней мастерской

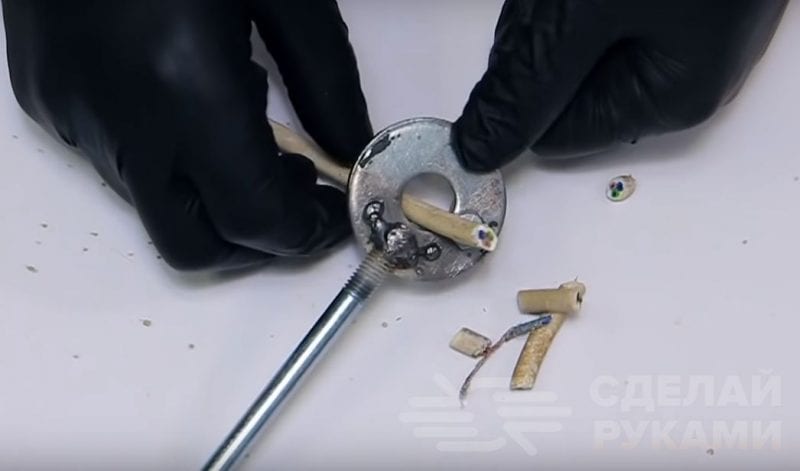

Простое приспособление для обрезки проводов
