Полезная приспособа для работы с плазморезом

Чтобы вырезать в металле ровные круглые отверстия при помощи плазмореза, можно использовать для этого специальное приспособление. Его несложно сделать своими руками.

Полезная приспособа для работы с плазморезом

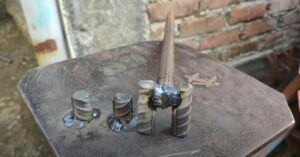

Для изготовления данной самоделки потребуется электромагнит, моторчик от дворников авто с редуктором, обрезки металла.



На звездочку моторедуктора автор надевает толстую шайбу, а потом обваривает ее.

Полезная приспособа для работы с плазморезом Читайте также: Универсальный гибочный станок для работы с металлом

Полезная приспособа для работы с плазморезом

К этой шайбе приваривается пластина с ранее просверленными отверстиями, а к ней прикручивается уже электромагнит.

Полезная приспособа для работы с плазморезом

Основные этапы работ

На следующем этапе автор вкручивает в корпус моторедуктора шурупы, а к ним приваривает металлическую пластину.

После этого необходимо будет отрезать кусок уголка. Его нужно приварить к пластине. Сварные швы зачищаем при помощи УШМ.

Полезная приспособа для работы с плазморезом Читайте также: Напольные слесарные тиски для домашней мастерской

Полезная приспособа для работы с плазморезом

Уголок выступает в качестве направляющей. На него автор устанавливает подвижное крепление для плазмореза.

Полезная приспособа для работы с плазморезом

К опорной площадке (из металлической пластины) мастер приваривает кусок круглой трубы с кольцом в верхней части, чтобы фиксировать кабель.

Полезная приспособа для работы с плазморезом

Полезная приспособа для работы с плазморезом Читайте также: Как сделать ручной «рубанок» для пенопласта

Устанавливаем приспособление на лист металла, включаем электромагнит и моторедуктор. Работа идет — нам остается только контролировать этот процесс со стороны.

Полезная приспособа для работы с плазморезом

Подробно о том, как сделать своими руками полезную приспособу для работы с плазморезом, рекомендуем вам посмотреть в видеоролике на нашем сайте.
