Простая техника резки металлического уголка — под 45 и 90 градусов. Берите на заметку

В данном обзоре рассмотрим простую технику резки металлического строительного уголка для последующей сварки. Идеей поделился автор YouTube канала Fab2Ku.

Сначала рассмотрим способ, как отрезать металлический уголок под углом 45 градусов для последующего сварного соединения с другим уголком.

Замеряем ширину полки уголка. В данном случае она равна 50 мм.

Далее берем уголок, который будет привариться под углом 45 градусов. Отмеряем от края расстояние 50 мм, чертим линию. Переносим ее на вторую полку. Отступаем еще 50 мм, и чертим вторую линию.

Рекомендуем также прочитать статью: как изготовить настольный станок для вырезания седловин в круглых трубах из металла и пластика.

Две параллельных линии соединяем между собой с помощью диагонали.

Простая техника резки металлического уголка — под 45 и 90 градусов. Берите на заметку

На второй полке уголка — там, где начерчена одна линия, от края уголка проводим перпендикулярно ей еще одну линию, отступив от ребра уголка 4-5 мм (за ориентир принимаем толщину уголка).

Простая техника резки металлического уголка — под 45 и 90 градусов. Берите на заметку

Как отрезать уголок под прямым углом

Здесь все намного проще. Берем заготовку, которую нужно приварить под прямым углом. Отступаем от края 50 мм, и чертим линию.

Простая техника резки металлического уголка — под 45 и 90 градусов. Берите на заметку

На второй полке необходимо начертить перпендикулярную линию, как в первом случае.

Резка металлического уголка и сварка

После того как разметили обе заготовки, вырезаем их при помощи болгарки. Удаляем заусенцы, и прикладываем к основному уголку. После этого свариваем все три заготовки, и зачищаем сварные швы.

Простая техника резки металлического уголка — под 45 и 90 градусов. Берите на заметку

Пошаговый процесс работы показан в авторском видеоролике ниже. Спасибо за внимание.

Простая техника резки металлического уголка — под 45 и 90 градусов. Берите на заметку
Андрей Васильев
Задать вопрос

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

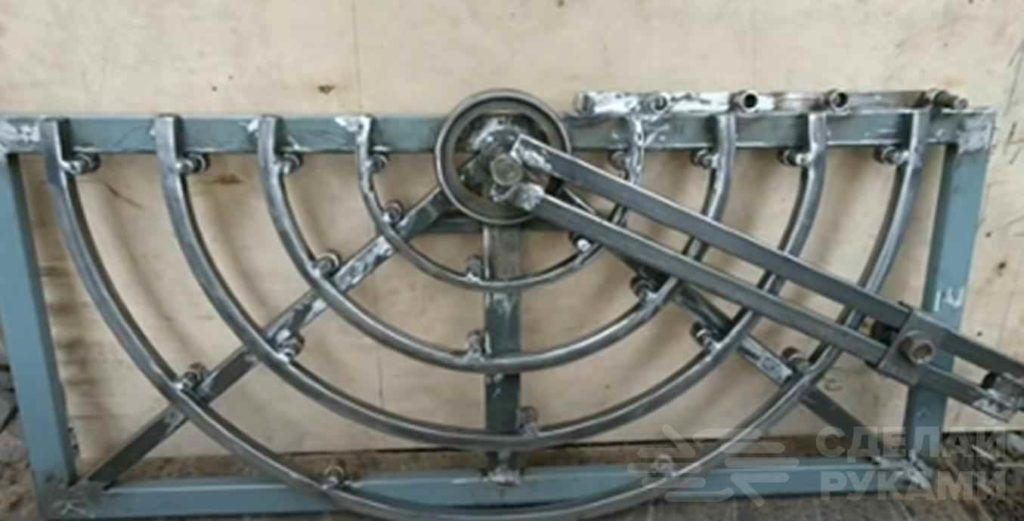

Самодельный станок «глобус» со съемными сегментами
