Простое приспособление, которое пригодится при сборке мебели

Если вы собираете мебель или просто какие-то деревянные короба, то вам необходимо будет зафиксировать детали под прямым углом относительно друг друга, чтобы просверлить отверстия или же склеить их.

Для этого можно воспользоваться простым самодельным приспособлением, которое можно изготовить за пару часов.

Простое приспособление, которое пригодится при сборке мебели

Основная задача приспособления заключается в том, чтобы точно выставить соединяемые детали под 90 град. (прямым углом), и зафиксировать их в таком положении. Состоит приспособление из шаблона и двух прижимов.

Идеей изготовления данной самоделки поделился автор YouTube канала Be Creative. Рекомендуем взять на заметку.

Какие материалы потребуются:

  • профильная труба;
  • круглый стальной пруток;
  • резьбовая шпилька;
  • удлиненные гайки.

Что же касается инструмента, то для изготовления самодельного приспособления нам потребуются дрель, болгарка и сварочный аппарат.

Основные этапы работ

В первую очередь необходимо изготовить угловой шаблон, который будет использоваться для выставления заготовок под прямым углом.

Отрезаем два куска профтрубы, и свариваем их под углом 90 град.

Зачищаем сварные швы при помощи болгарки с лепестковым кругом. После этого делаем разметку, и высверливаем отверстия, чтобы можно было установить прижимы.

Простое приспособление, которое пригодится при сборке мебели

Торцы шаблона нужно заварить кусочками металла. В качестве альтернативного варианта можно использовать пластиковые заглушки.

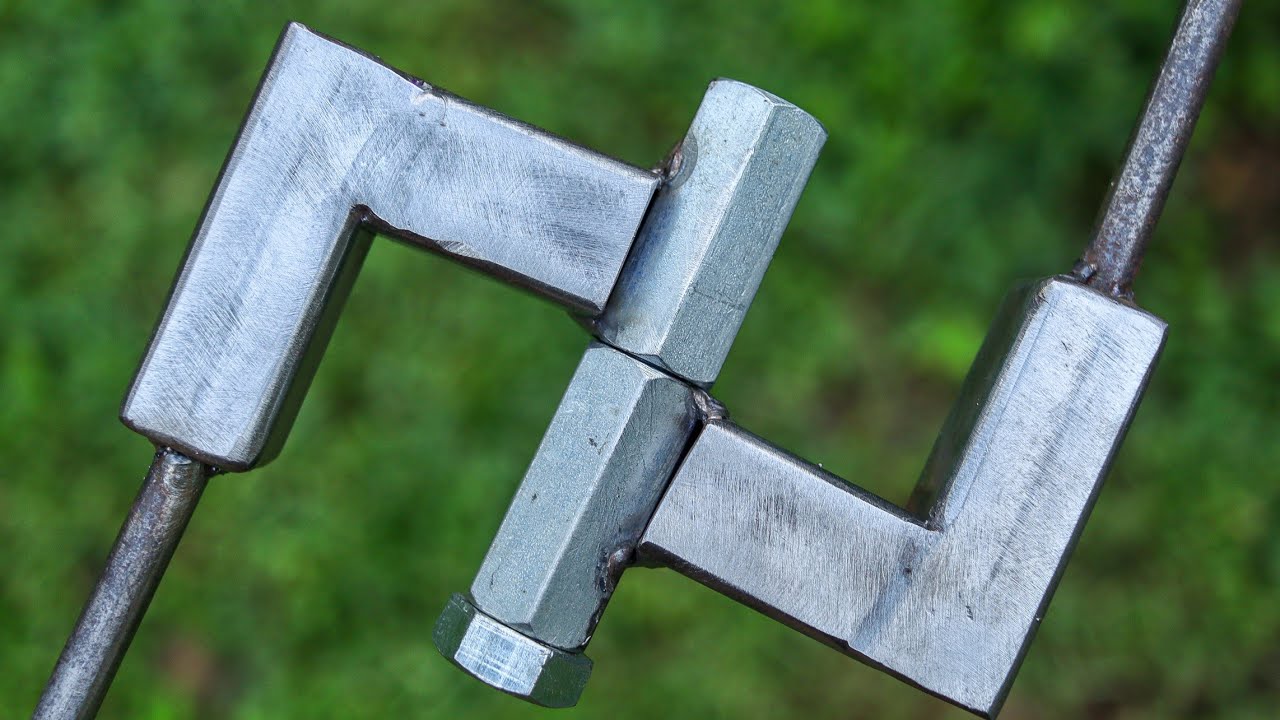

На следующем этапе отрезаем четыре отрезка профтрубы, и свариваем их попарно под углом 90 градусов.

Один из торцов каждой детали завариваем кусочком металла, и высверливаем в нем отверстие.

Простое приспособление, которое пригодится при сборке мебели

Привариваем к изготовленным деталям направляющие удлиненные муфты (гайки).

На последнем этапе останется только изготовить и установить прижимные винты (из резьбовой шпильки) и зацепы из стального прутка. Получились съемные прижимы.

Простое приспособление, которое пригодится при сборке мебели

Самодельное приспособление можно использовать не только при сборке мебели (изготовлении ящиков и коробов), но и для фиксации металлических деталей для их дальнейшей сварки.
