Как сделать сверлильный станок: 6 идей для домашней мастерской

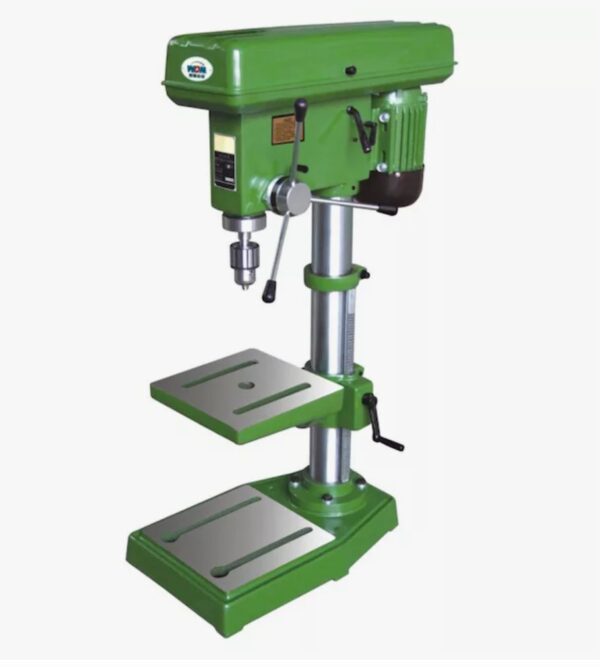

В промышленных и сборочных цехах обычно используются заводские сверлильные станки. Ну оно и понятно — там требуется высокая производительность и качество работ.

Но приобретать такие серьезные агрегаты для домашней мастерской не имеет смысла.

Во-первых, это дорого — не каждому по карману. Во-вторых, заводские станки, как правило, отличаются большими габаритами и занимают много свободного места.

С другой стороны, с помощью обычной электрической дрели или того же шуруповерта не получится добиться высокой точности сверления.

Поэтому мы предлагаем альтернативный вариант — собрать настольный сверлильный станок своими руками, применив доступные и простые комплектующие.



Для сборки самодельной конструкции обычно используют профтрубу, толстый листовой металл, обрезки уголка и швеллера, а также различные автомобильные запчасти — рулевую рейку, стойку и т.д.

В качестве привода можно использовать дрель, шуруповерт или движок от стиральной машины.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Мы отобрали самые простые и интересные идеи, которые встречаются на просторах интернета, и хотим поделиться ими с вами.

Сверлильный станок из рулевой рейки

Идея изготовления самодельного сверлильного станка из дрели и рулевой рейки, принадлежит автору YouTube канала khám phá và sáng tạo.

Необходимые материалы:

  • листовой металл;
  • круглая труба (стальная);
  • рулевая рейка авто;
  • стальной кругляк;
  • металлическая полоса;
  • электрическая дрель.

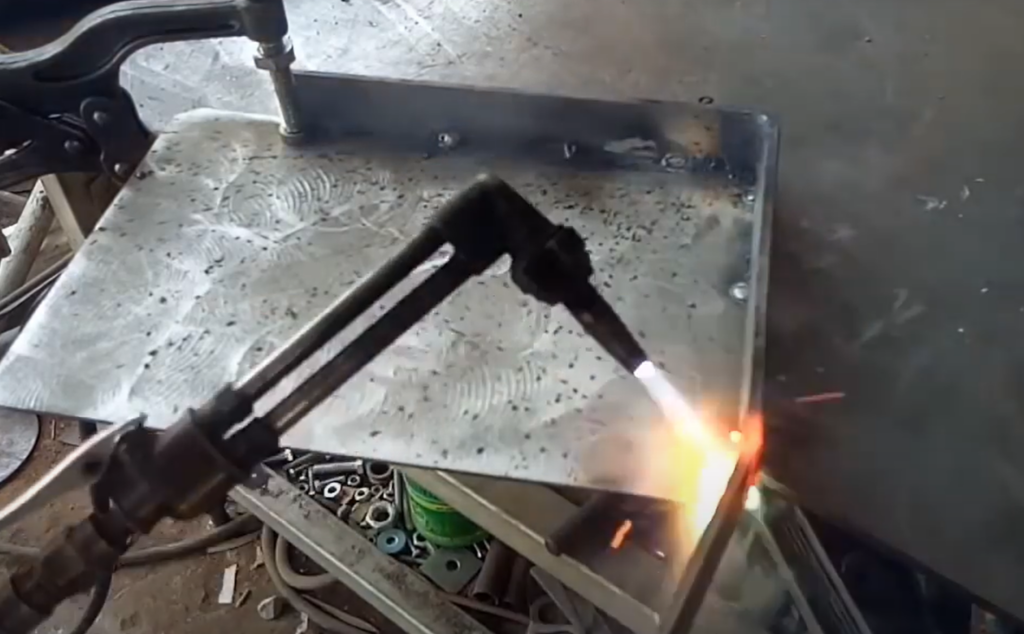

Начинаем с изготовления основания. От листового металла толщиной 2-3 мм отрезаем прямоугольную заготовку требуемого размера. Острые углы закругляем с помощью УШМ.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Далее отрезаем кусок металлической полосы шириной 30-40 мм.

Привариваем ее к нижней части основания, и тут же сгибаем по контуру заготовки. Место сгиба предварительно нужно нагреть газовой горелкой, либо можно сначала согнуть полосу в размер на гибочном станке.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

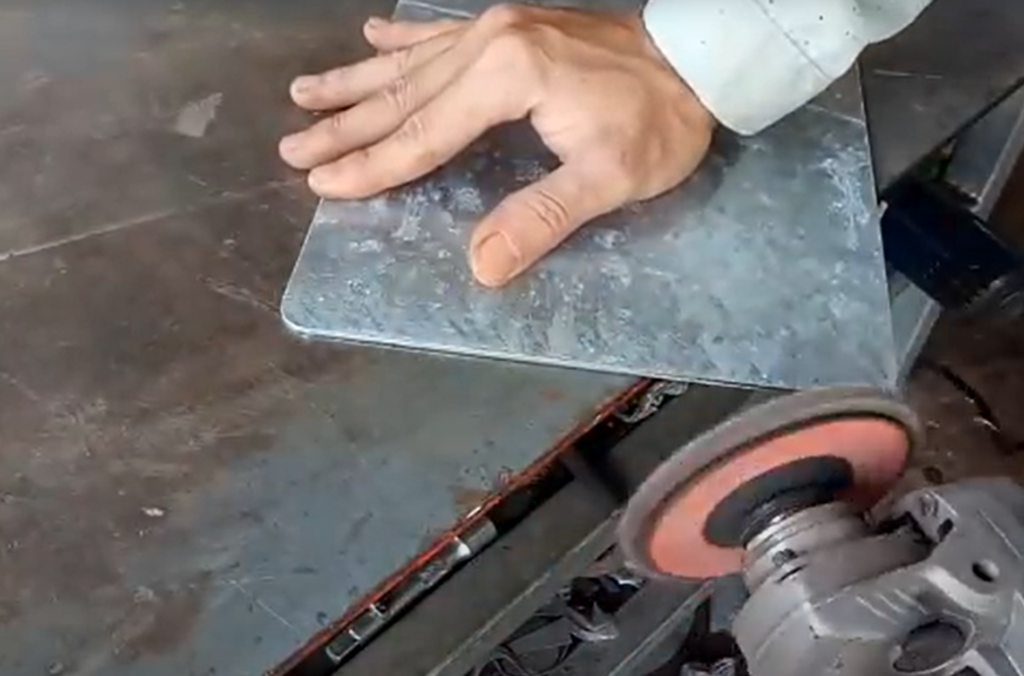

Болгаркой с лепестковым кругом обрабатываем наружную часть основания, чтобы края были заподлицо с приваренной полосой металла.

Как сделать сверлильный станок: 6 идей для домашней мастерской

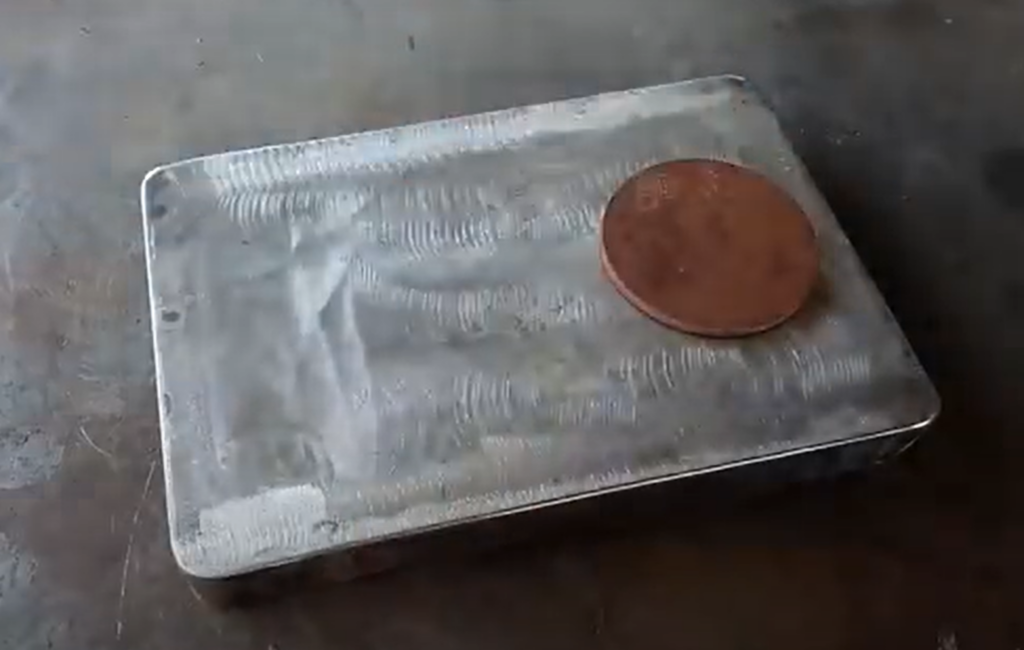

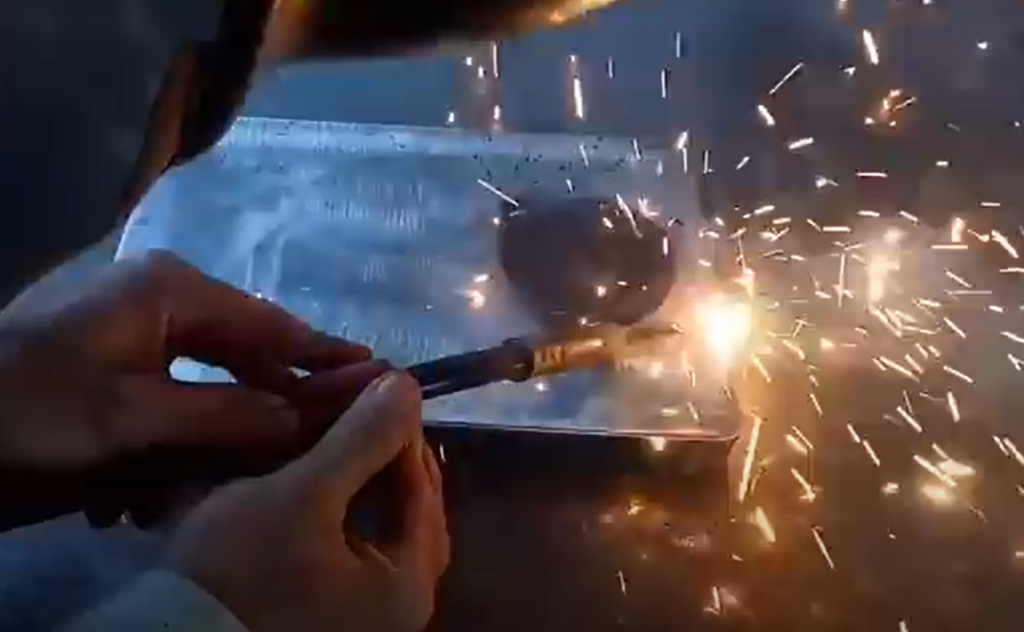

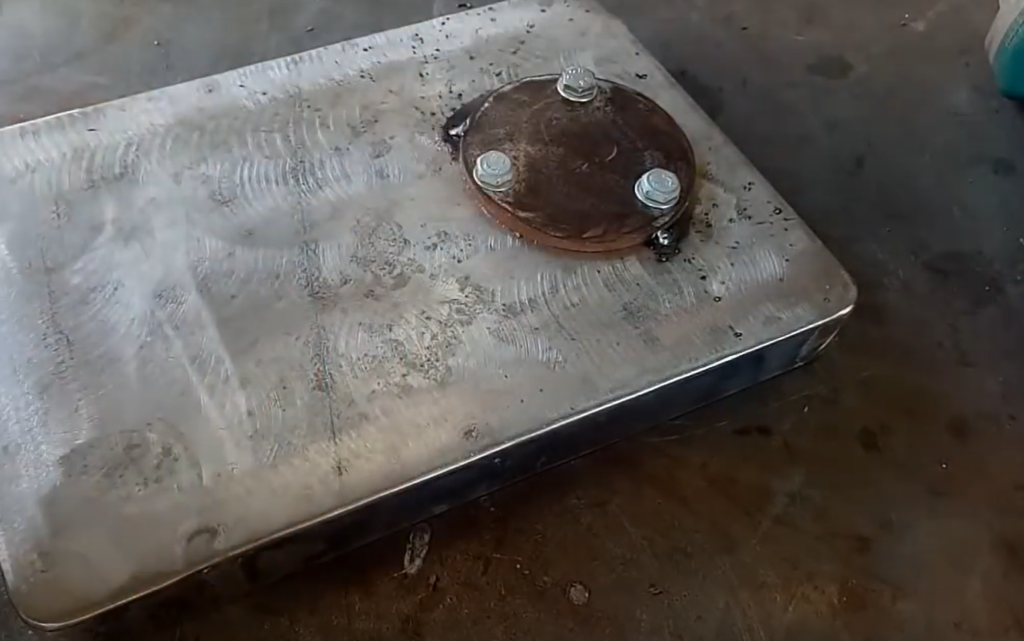

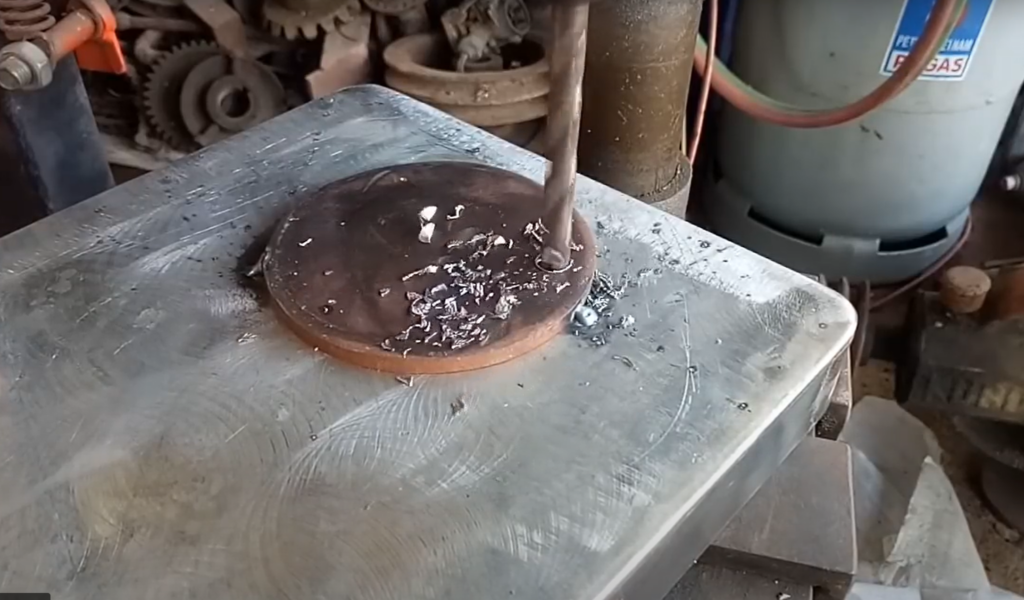

После этого нам потребуется стальной диск. Прикладываем его к основанию, и фиксируем сваркой. Затем автор сверлит три отверстия для установки болтов — затягиваем их гайками.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

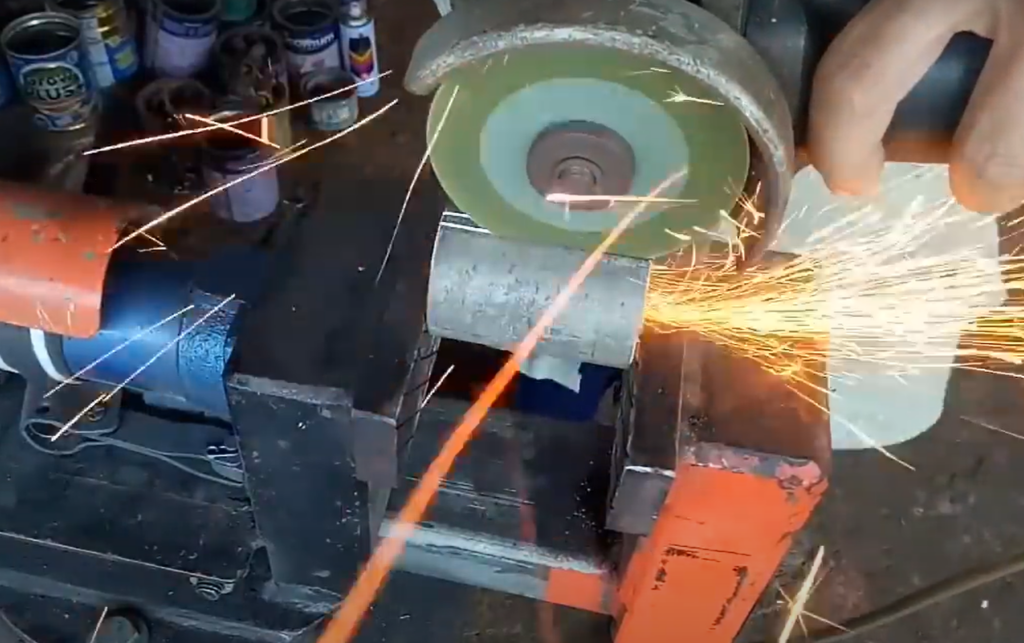

Теперь надо изготовить вертикальную стойку. В качестве исходного материала используется круглая труба. Болгаркой отрезаем заготовку подходящей длины. При помощи сварки крепим ее к металлическому диску.

Как сделать сверлильный станок: 6 идей для домашней мастерской

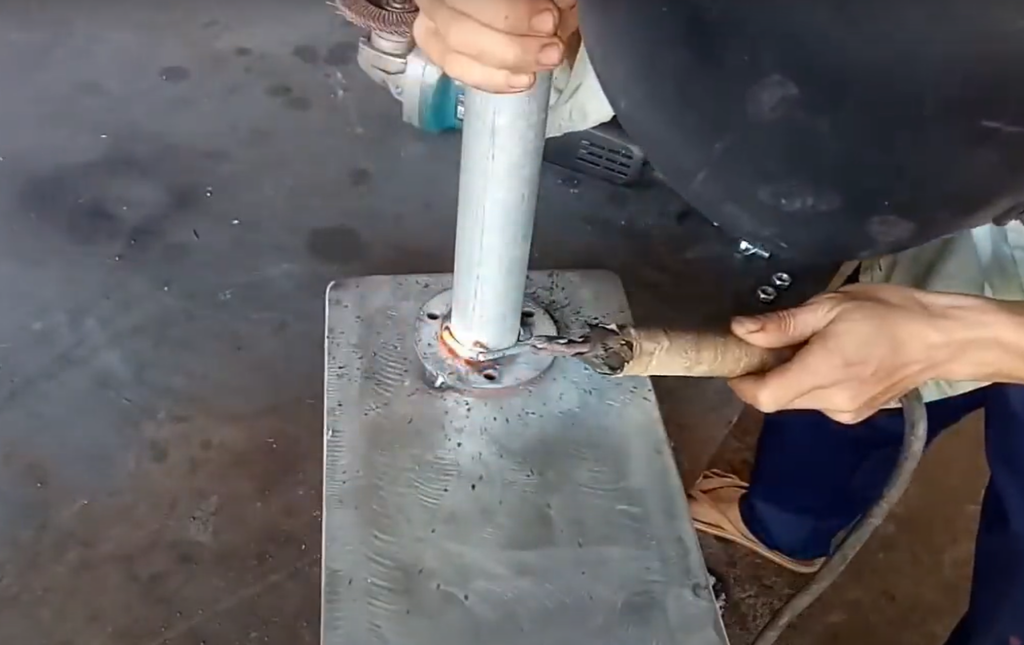

Дополнительно нужно усилить стойку в нижней части с помощью трех-четырех укосин, вырезанных из толстого листового металла.

Как сделать сверлильный станок: 6 идей для домашней мастерской

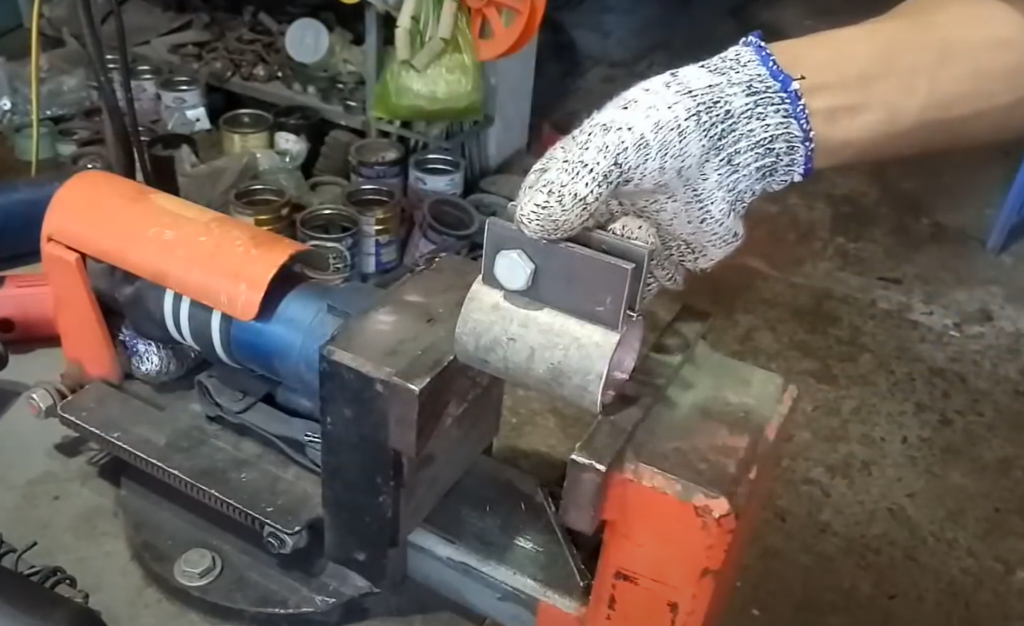

Далее из трубы и пары стальных пластин надо изготовить затяжной хомут, который надевается на стойку. Он нужен для жесткого закрепления рабочего опорного столика.

Как сделать сверлильный станок: 6 идей для домашней мастерской

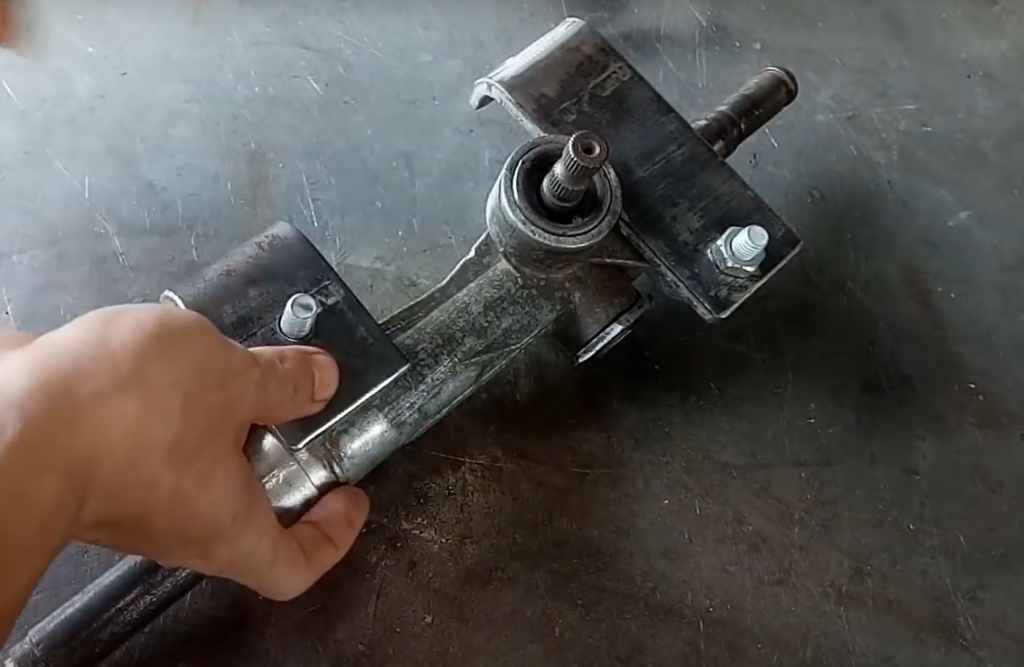

К верху стойки привариваются две пластины металла с отверстиями, которые нужны для закрепления рулевой рейки авто.

К концу рейки приваривается отрезок профтрубы, к которому мастер приваривает самодельный металлический хомут, с помощью которого будет жестко фиксироваться электродрель.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

Теперь надо изготовить опорный рабочий столик (вырезаем его из листа металла) и маховик, чтобы опускать и поднимать дрель.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Зачищаем швы от сварки болгаркой с лепестковым кругом, после чего поверхность металла надо покрасить — дольше прослужит и красивее будет.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Пошаговая инструкция и схема, как сделать сверлильный станок для дрели своими руками для домашней мастерской показана в видеоролике.

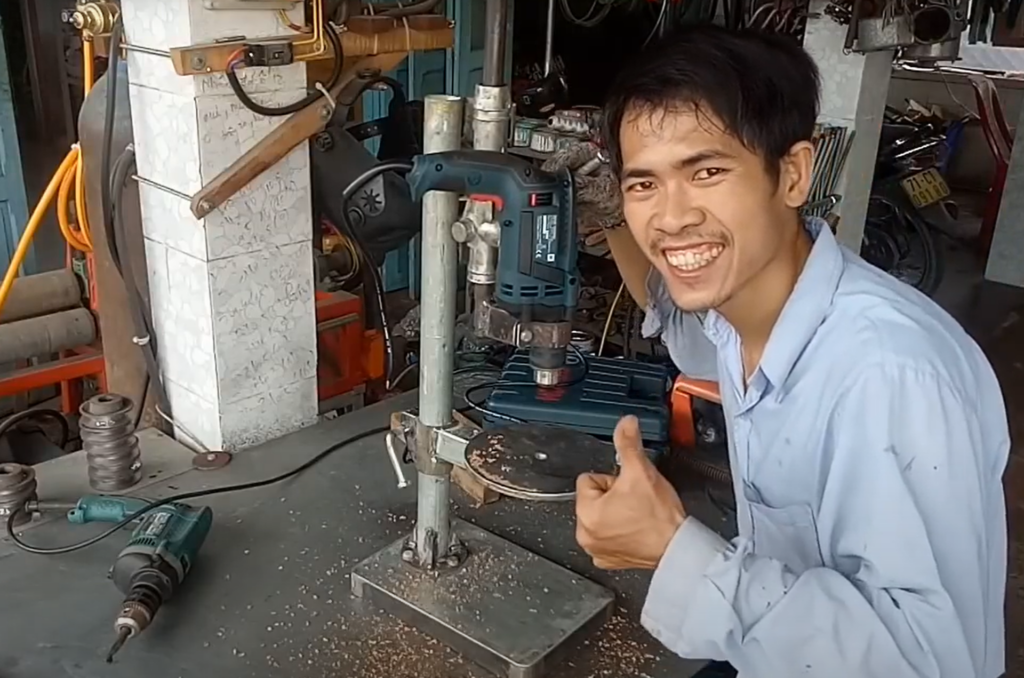

Конструкция получилась довольно бюджетной и удобной в использовании. Очень удобно, что в качестве привода используется дрель — при необходимости ее можно снять и использовать для других целей.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Сверлильный станок из двигателя от стиральной машины

Предлагаем вашему вниманию еще один бюджетный вариант самодельной сверлилки. Только в данном случае вместо электродрели в качестве привода используется движок от стиралки.

Идея данной самоделки принадлежит автору YouTube канала Elias Maximiliano.

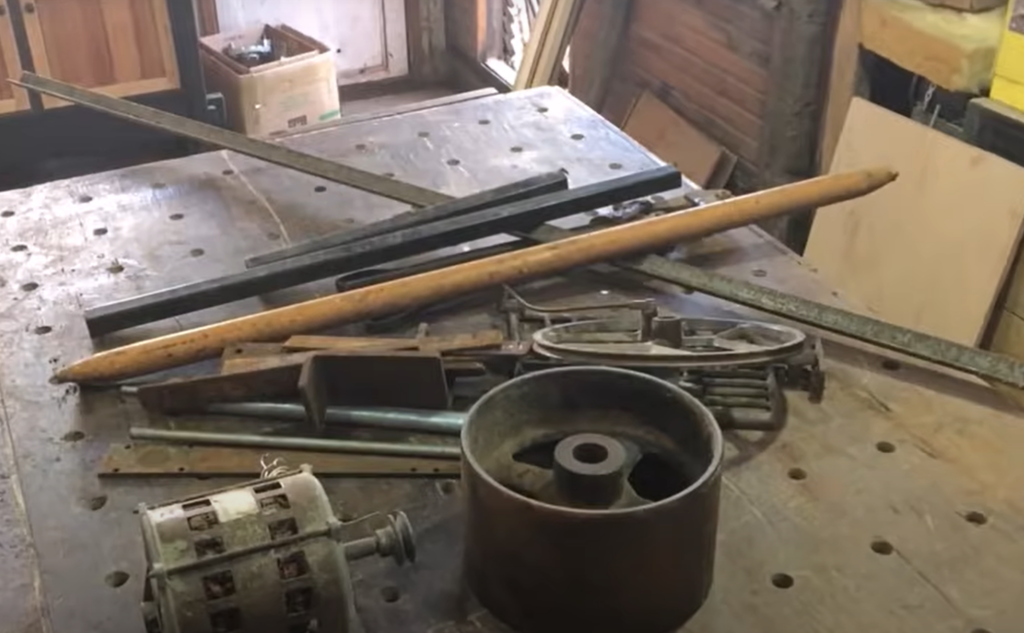

Необходимые материалы:

  • круглая металлическая труба;
  • уголок стальной;
  • полоса металла;
  • электрический двигатель;
  • газлифт (амортизатор);
  • шкивы из фанеры;
  • ремень для ременной передачи.

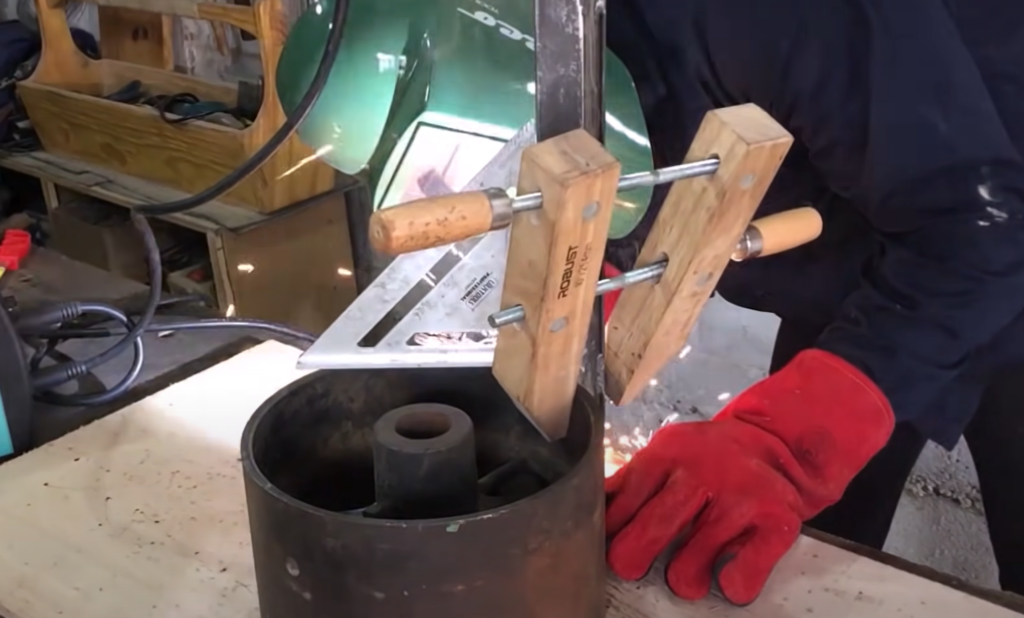

Сначала изготавливаем усиленную стойку. Обычно используют профильную трубу, но в данном случае она не подойдет. Вместо нее будем использовать круглую трубу и уголок.

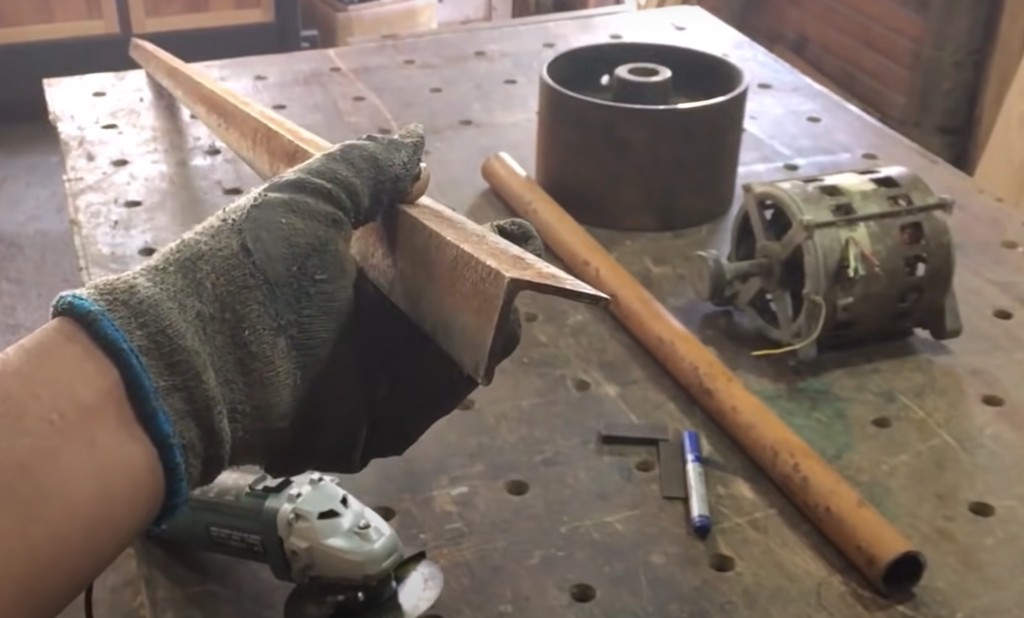

Берем болгарку с отрезным диском, чтобы отрезать заготовки требуемой длины. Свариваем детали вместе, и зачищаем болгаркой. Далее привариваем сделанную усиленную стойку к станине.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

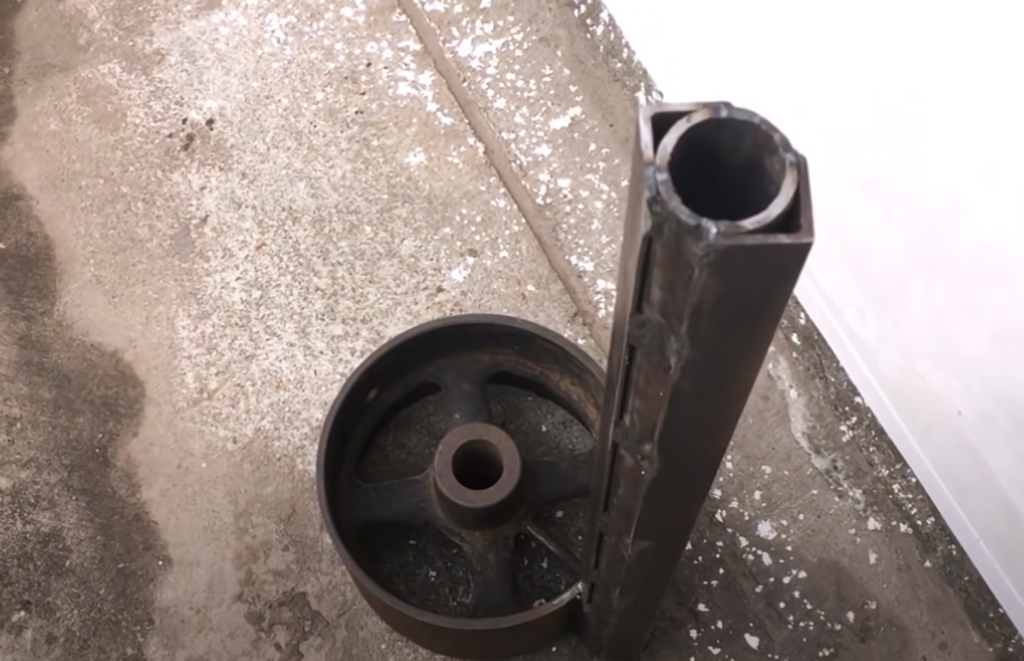

Сразу хотим обратить ваше внимание на то, что основание должно быть достаточно тяжелым и устойчивым, чтобы выдержать вес электродвигателя и металлических деталей.

Из отрезков уголка и полосы необходимо изготовить подвижный элемент конструкции, который будет опускаться и подниматься вдоль стойки. По сути, эта деталь представляет собой каретку с механическим механизмом подачи.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

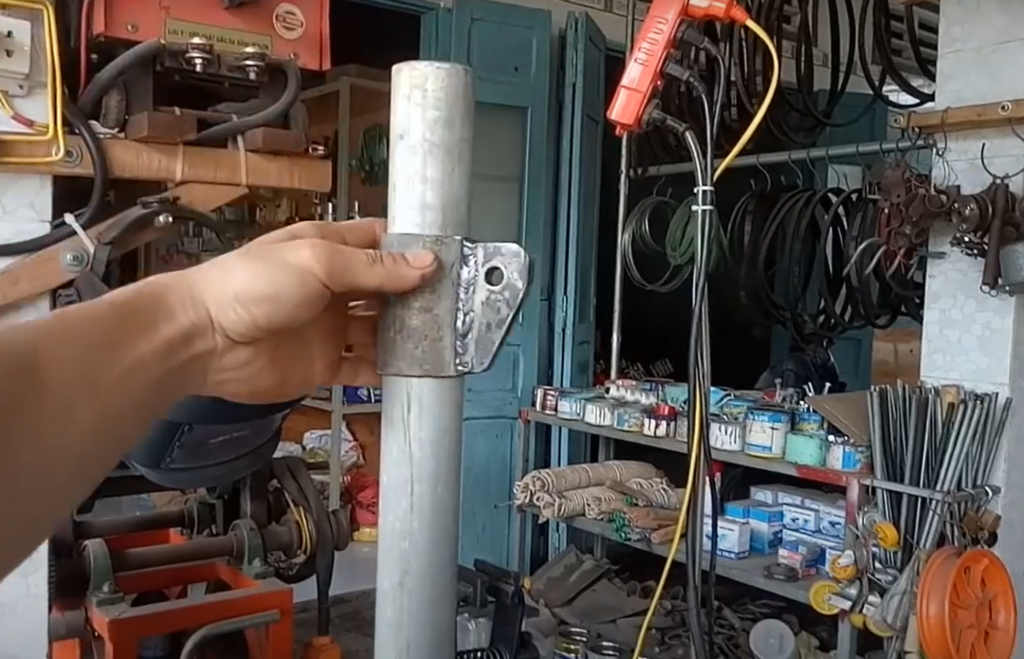

Дальше надо изготовить крепежную площадку, на которой будет размещаться мотор. Она приваривается к каретке, изготовленной ранее.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

Теперь необходимо сделать шпиндель с патроном для фиксации сверла.

Для этого нам потребуется шпилька с резьбой на конце, которая будет выступать в качестве вала шпинделя. Надеваем на него подшипник, и фиксируем гайками.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Отрезаем кусок трубки, и насаживаем ее на шпильку. Устанавливаем сверху трубки второй подшипник.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Подготавливаем еще один кусок трубы. Разрезаем его вдоль по всей длине. Насаживаем на установленные подшипники. Продольный разрез необходимо наглухо заварить. Накручиваем патрон на вал.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

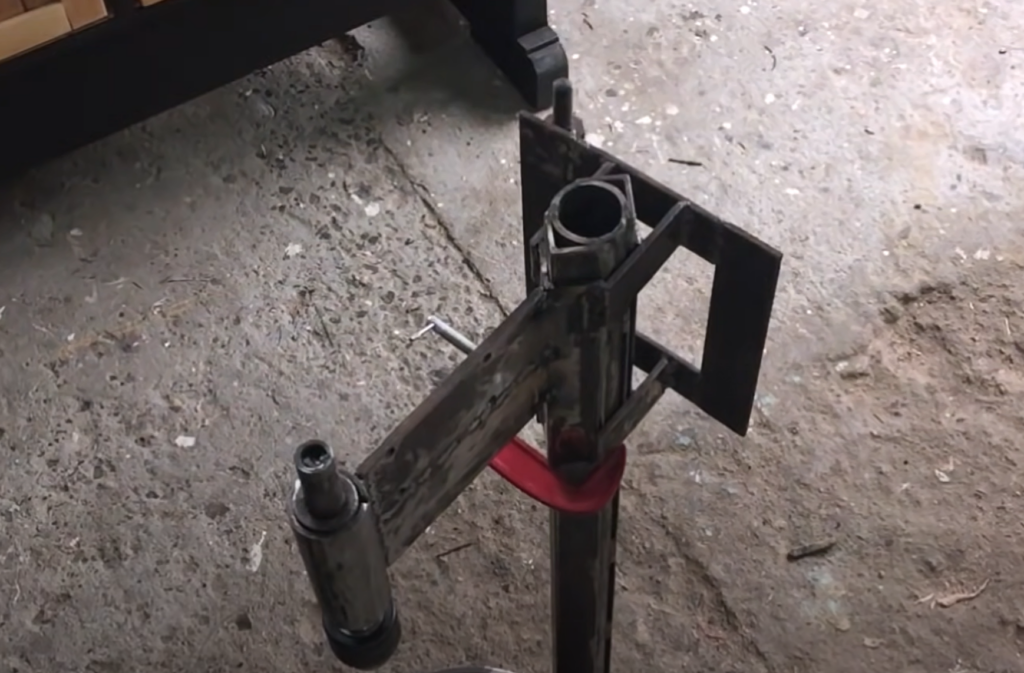

Корпус шпинделя привариваем к металлической пластине, а саму пластину — к подвижной части.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

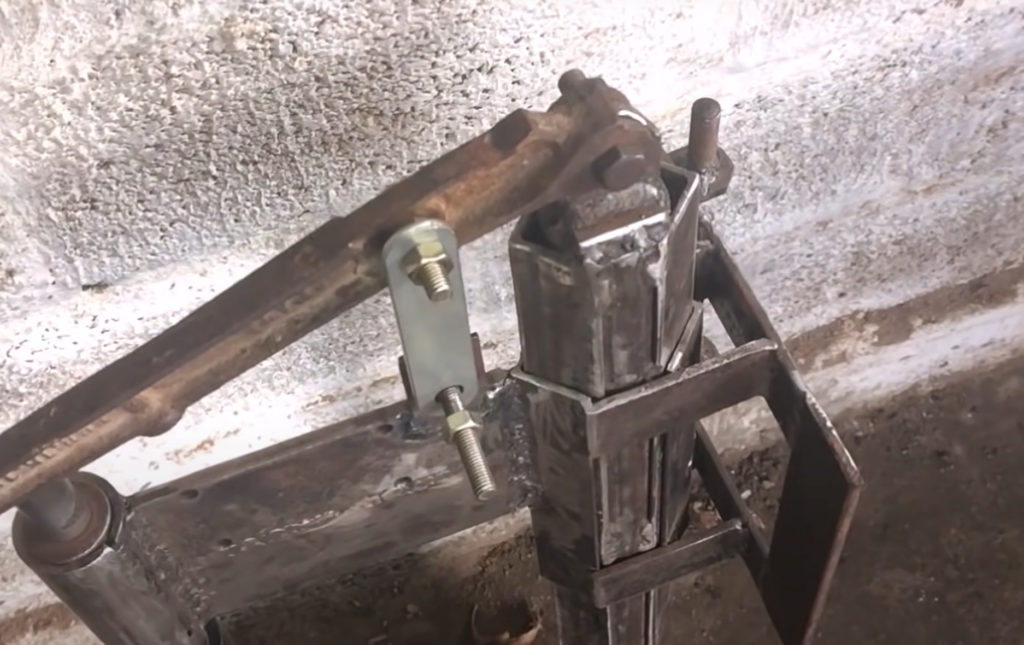

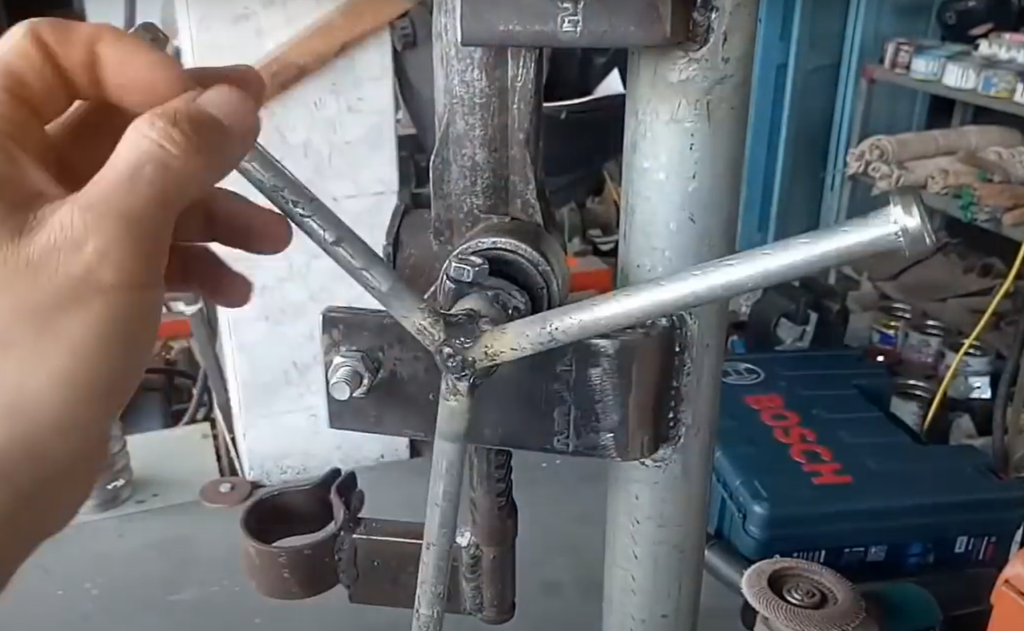

Чтобы можно было опускать шпиндель, необходимо установить рычаг.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

Вместо возвратной пружины автор решил установить амортизатор (газлифт).

Как сделать сверлильный станок: 6 идей для домашней мастерской

Теперь делаем рабочий столик, на котором будут располагаться заготовки. Для этого сначала потребуется сделать небольшой ползун, который будет перемещаться по стойке.

Как сделать сверлильный станок: 6 идей для домашней мастерской

К нему привариваем круглый столик (автор использует старый пильный диск для циркулярки). Дополнительно нужно сделать фиксатор.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

Вытачиваем из дерева или фанеры два шкива. Один шкив устанавливаем на вал электродвигателя, второй — на вал шпинделя. Натягиваем ремень.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

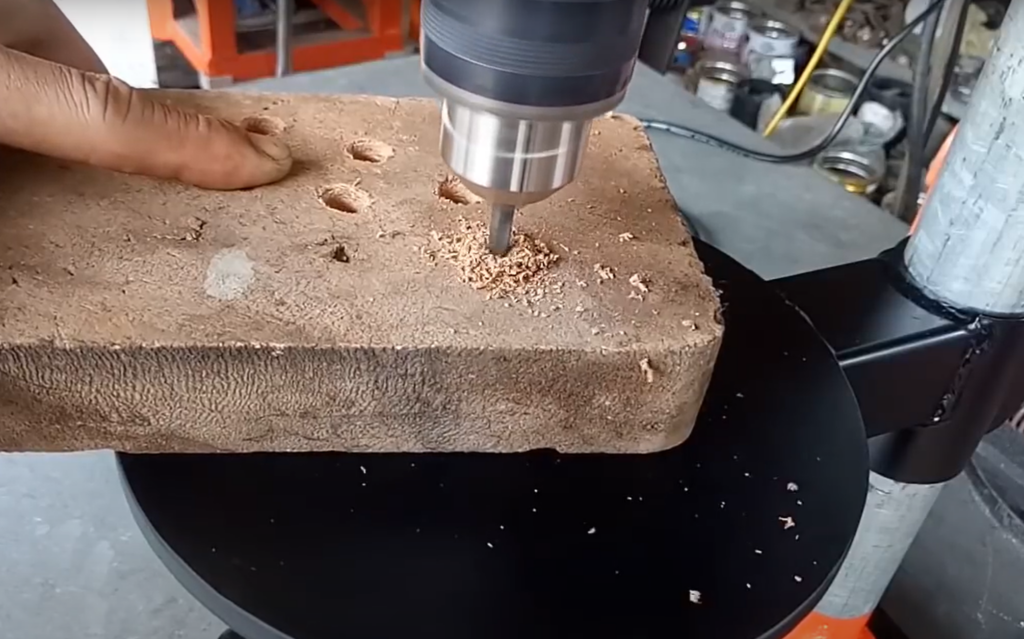

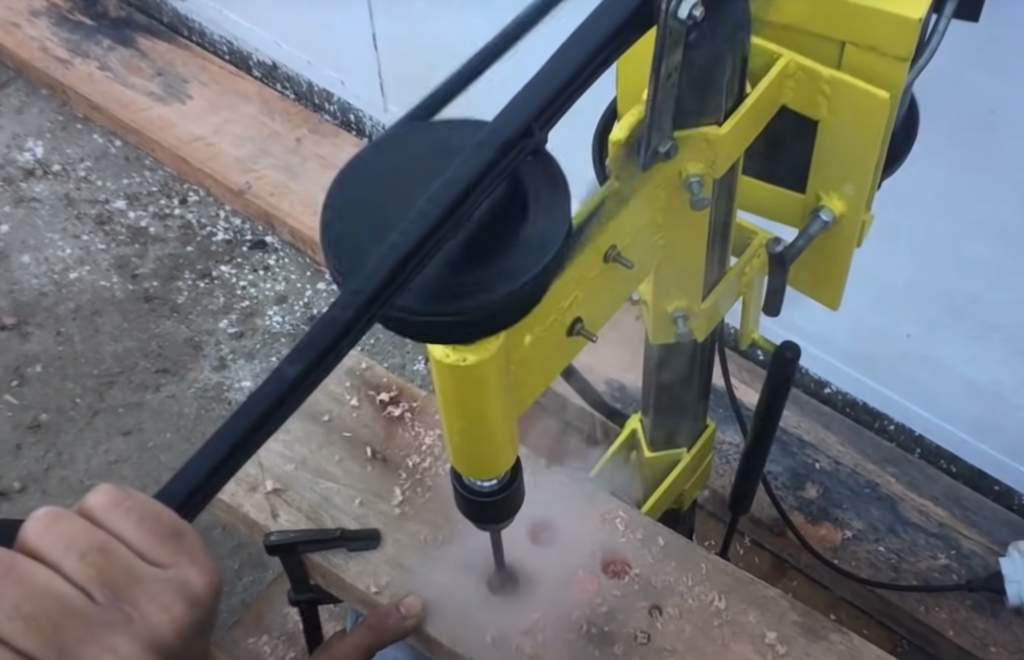

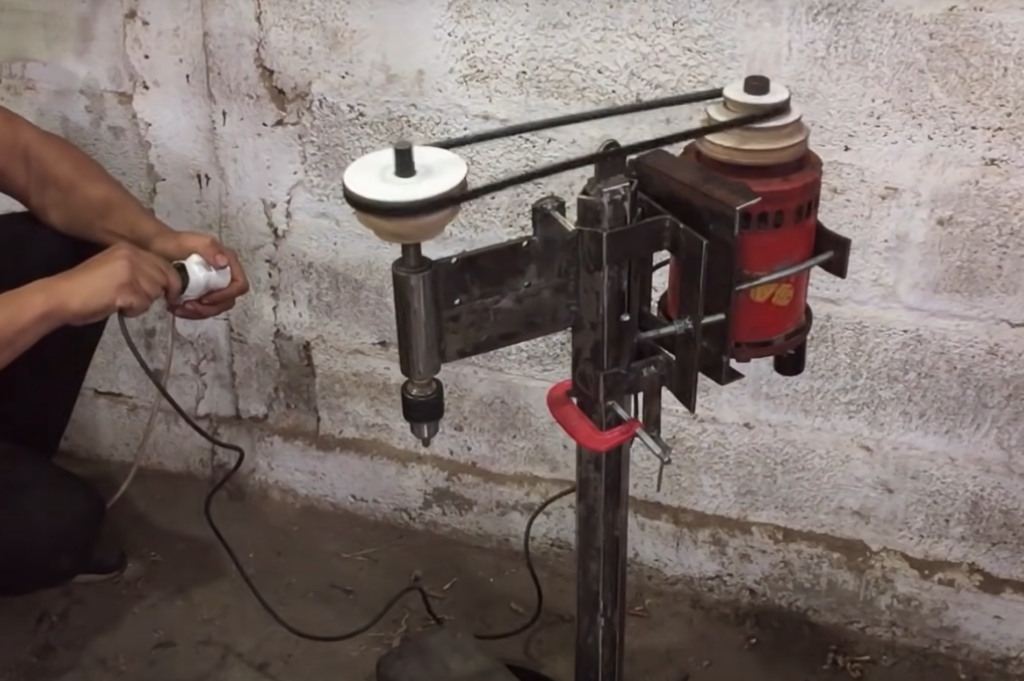

Все детали сверлильного станка надо покрасить, и потом собираем все до кучи. Устанавливаем кнопку включения/выключения.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Пошаговый процесс изготовления сверлильного станка с двигателем от стиральной машинки-автомат вы можете посмотреть на видео ниже.

В отличие от первого варианта, данная конструкция получилась довольно громоздкая. Но такой станок однозначно будет мощнее сверлильной стойки из дрели.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Сверлильный станок из шуруповерта

Данный вариант конструкции идеально подойдет для тех мастеров, у кого нет ни дрели, ни электродвигателя от стиралки. Да и вообще — это классная идея, если хочется чего-то простого и компактного, чтобы не занимать много места на рабочем столе.

Эта интересная идея принадлежит автору YouTube канала «Алексей Чезганов».

Сначала делаем основание. В качестве материала используется профтруба. Основание мастер решил сделать не сплошным, а решетчатым.

В первую очередь, сваривается прямоугольник, затем внутри нужно приварить профильные трубы с небольшим зазором. К основанию под прямым углом (под 90 градусов) приваривается стойка.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

Приступаем к изготовлению самодельной каретки, к которой будет крепиться привод (в данном случае это шуруповерт).

Берем болгарку и отрезаем по размеру заготовки из профтрубы. Также надо изготовить крепежный хомут для фиксации шуруповерта.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

Из профильных труб свариваем две детали Г-образной формы. На конце привариваем хомут.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Отрезаем еще два куска профильной трубы, которые потребуются при сборке каретки. Подготавливаем метизы и подшипники, после чего приступаем к сборке. Предварительно все детали надо покрасить.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Из двух кусочков профильной трубы, шпилек и гаек автор изготовил ограничитель движения каретки. Устанавливаем его в нижней части стойки на необходимой высоте. Потом надеваем на стойку саму каретку.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

В качестве возвратного механизма, чтобы каретка с шуруповертом автоматически поднималась вверх после завершения сверления, автор решил использовать газлифт. Но вы можете внести некоторые изменения в конструкцию, и установить, например, пружину вместо газлифта.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Последний этап работ — зачистка и покраска металла. Вставляем шуруповерт в хомут, зажимаем его, и затем можно приступать к тестовому испытанию самоделки.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Пошаговый процесс сборки мини сверлильного станка своими руками показан на видео.

В целом, конструкция получилась довольно удобной в работе и недорогой. Благодаря компактным размерам, она не займет много места на рабочем столе. Советуем взять эту идею на заметку.

Самодельный станок из фанеры

Сверлильный станок, изготовленный из металла — прочный и надежный. Однако не у каждого мастера есть в наличии сварочный аппарат.

Поэтому мы предлагаем альтернативный вариант — сделать станину и основные детали сверлильного станка из фанеры.

Идеей поделился автор YouTube канала SF Crafting.

Обратите внимание: для сборки самодельного сверлильного станка автор использует МДФ, но лучше взять фанеру.

Необходимые материалы:

  • фанера;
  • мебельные направляющие;
  • обрезная доска;
  • пластиковые ножки;
  • крепежный хомут;
  • металлическая пластина.

Первым делом берем две мебельных направляющих, и сняв внутренние подвижные планки, прикручиваем их к брусочкам из фанеры. Сами бруски надо будет закрепить на широкой заготовке, как показано на фото.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Далее берем еще одну пару мебельных направляющих — прикручиваем их к площадке из фанеры между боковыми направляющими (внутренние подвижные планки тоже снимаем).

Как сделать сверлильный станок: 6 идей для домашней мастерской

Изготавливаем крепление для дрели. Надо сначала отрезать пластину металла и приварить к ней хомут. Дополнительно делаем усиление с помощью круглых или квадратных прутков (это единственная операция, где используется сварка).

Как сделать сверлильный станок: 6 идей для домашней мастерской

Теперь надо будет сделать подвижную площадку. Отпиливаем кусок фанеры требуемого размера, и прикручиваем к нему внутренние планки мебельных направляющих. Соединяем обе детали конструкции вместе.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

К подвижной площадке надо прикрутить еще одну дощечку из фанеры, к которой крепится металлическая пластина с хомутом.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

После этого выпиливаем основание сверлильного станка и прикручиваем к его нижней части пластиковые ножки.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Далее устанавливаем стойку из обрезной доски. К стойке надо прикрепить собранную ранее конструкцию.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

Устанавливаем возвратную пружину. Фиксируем электрическую дрель или шуруповерт в хомуте.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

Подробно о том, как сделать сверлильный станок из фанеры и мебельных направляющих, вы можете посмотреть на видео.

Конструкция получилась довольно бюджетной и простой в изготовлении. Сделать своими руками сможет каждый домашний умелец. Кстати, если изменить способ крепления хомута — можно совсем обойтись без сварки.

Сверлильный станок из автомобильных стоек

Предлагаем вашему вниманию одну из самых простых в изготовлении конструкций самодельного сверлильного станка.

Необходимые материалы:

  • строительный уголок;
  • автомобильная стойка;
  • листовой металл;
  • пружина — для автоматического подъема стойки.

Идея данной самоделки принадлежит автору YouTube канала Alex DIY.

В качестве основания станка используется металлический поддон. Если поддона в наличии нет, его можно сделать из листового металла (для этого отрезаем заготовку нужного размера, загибаем бортики, и обвариваем).

Как сделать сверлильный станок: 6 идей для домашней мастерской

Понятно, что основание довольно хлипкое, поэтому надо его усилить. Внутри поддона автор укладываем стальные уголки и кусок листового металла. Свариваем все детали между собой, и привариваем к поддону.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

Далее из металлической полосы необходимо изготовить два хомута. Соединяем их между собой, приварив к куску профильной трубы.

В качестве стойки станка используется автомобильная стойка. Надеваем на нее спаренный хомут, затягиваем болтом.

Как сделать сверлильный станок: 6 идей для домашней мастерской

В основании сверлим отверстие, устанавливаем стойку, надев на нее пружину, и фиксируем ее гайкой. В другой хомут устанавливаем электродрель.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

Подробно ознакомиться с изготовлением самодельного сверлильного станка из дрели своими руками можно в авторском видеоролике.

Из плюсов данной конструкции, в первую очередь, можно отметить простоту изготовления и низкую стоимость (можно использовать обрезки металлолома).

Вот только область применения станка ограничена — подойдет только для сверления дерева и листового металла. Для более серьезных и ответственных работ, где требуется высокая точность, данный станочек уже не годится.

Сверлильный станок из профильной трубы и подшипников

Квадратный металлический профиль — один из самых популярных материалов для изготовления настольного сверлильного станка.

Вариантов самодельных конструкций из профтрубы очень много. Рассмотрим самую оптимальную, на наш взгляд, настольную сверлильную стойку для домашней мастерской.

Идея данной самоделки принадлежит автору YouTube канала craftzars.

Необходимые материалы:

  • профильная труба;
  • резьбовая шпилька;
  • болты с гайками;
  • металлический уголок;
  • подшипники;
  • пружина;
  • швеллер;
  • кусочки полосы металла.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Первым делом изготавливаем стойку. Потребуется кусок толстого металла (пластина) и два отрезка профтрубы (20х20 мм и 25х25 мм). Длина каждой заготовки —  по 40 см.

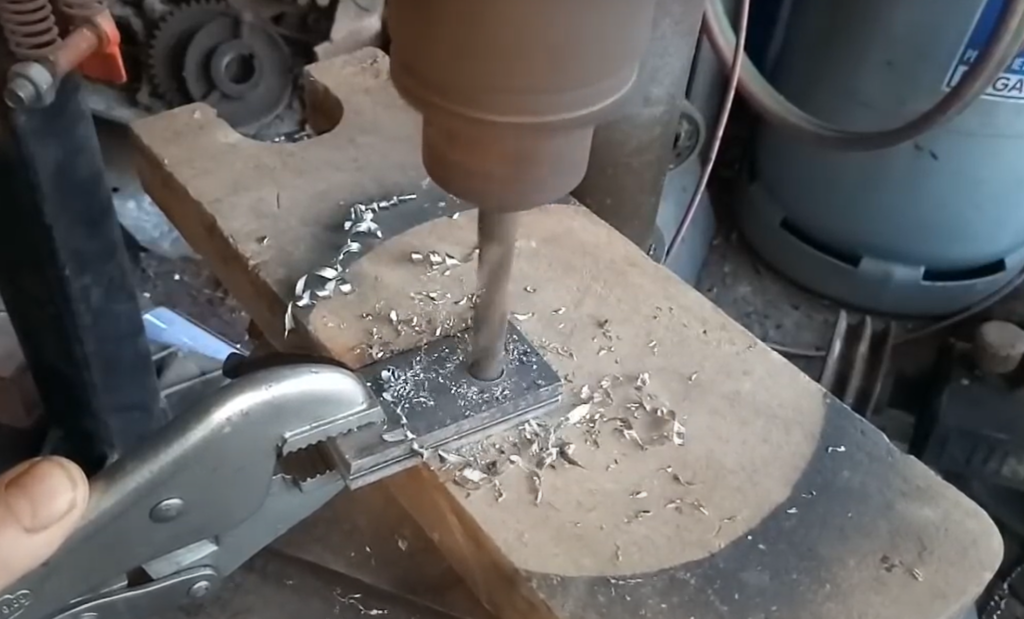

В металлической пластине сверлим крепежные отверстия, после чего привариваем к ней два профиля.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Из четырех кусочков квадратной профтрубы 15х15 мм, а также болтов с гайками и подшипников изготавливаем каретку.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

Самодельная каретка надевается на стойку из профиля большего размера. На вторую стойку размером 20х20 мм насаживаем ползун.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Сверлим в нем отверстие. Потом надо приварить удлиненную муфту. Усиливаем место соединения косынками из металла.

Чтобы зафиксировать самодельный ползун на нужной высоте, используется барашковая гайка.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Далее к ползуну и каретке крепится рычаг из стального уголка. К рычагу нужно приварить ручку из профильной трубы.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

В качестве основания станка используется кусок швеллера. Сверлим в нем отверстия, и крепим с помощью болтов металлическую пластину со стойкой.

Как сделать сверлильный станок: 6 идей для домашней мастерской

В завершении останется только изготовить крепление для дрели. Крепим его к каретке. Устанавливаем электродрель. Для автоматического возврата каретки в исходное положение используется пружина.

Как сделать сверлильный станок: 6 идей для домашней мастерской

Как сделать сверлильный станок: 6 идей для домашней мастерской

Подробно о том, как изготовить своими руками сверлильный станок из профтрубы с размерами показан в авторском видеоролике ниже.

3 Комментарии

Оставьте комментарий
  1. скинь пожалуиста размеры всех деталеи эта самая лучшая из всех которые смотрел

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Гидравлические тиски своими руками на основе домкрата

Бюджетный вариант летней беседки из дерева
