Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Если классические распашные ворота для гаража вас по каким-либо причинам не устраивают, тогда можно сделать секционные. Делимся с вами интересными идеями, которые нашли на просторах интернета.

Процесс изготовления секционных подъемных ворот

В данном обзоре автор показывает, как своими руками изготовить самодельные подъемные секционные ворота для гаража.

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Первым делом необходимо будет отрезать с помощью болгарки уголок 50*50 мм по высоте ворот. Потом сверлим отверстия для крепления уголка.

Далее автор нарезает заготовки из металлической пластины для изготовления проушин крепления уголка.

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Уголок крепится по бокам и в верхней части проема ворот. Затем они свариваются между собой. В итоге получился П-образный каркас.

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Проушины с просверленными отверстиями нужно приварить к уголку в верхней и нижней части, а также посередине в 2-3 местах.

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Основные этапы работ

На следующем этапе автор приступает к изготовлению самого каркаса ворот. Для этого надо нарезать заготовки из профильной трубы 40*40 мм.

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

В нижней части боковин надо просверлить отверстия, чтобы можно было закрепить мебельные ролики.

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Боковины из профильной трубы временно привариваем к основному каркасу из уголка, чтобы удобно было выставить вторую боковину.

Далее отрезаем и прихватываем нижнюю часть каркаса ворот. Затем проделываем аналогичную операцию с верхней частью. Только надо оставить небольшой зазор.

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Внутри каркаса ворот (посередине) также необходимо будет приварить две перемычки. Потом к ним привариваются еще нижняя и верхняя центральные стойки.

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Далее по центру, в месте стыка горизонтальных перемычек необходимо приварить навесы для того, чтобы ворота могли складываться.

Процесс сборки гаражных ворот

После этого срезаем болгаркой прихватки по краям, снимаем каркас ворот и хорошо обвариваем его.

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Разрезаем боковины пополам, проверяем как складываются ворота. Потом устанавливаем каркас на место, фиксируем с помощью струбцин и привариваем верхние наружные петли.

Далее устанавливаем крепления с роликами для стального троса и подбираем противовес.

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

К боковым стойкам основного каркаса (который из уголка) необходимо будет приварить упоры, чтобы ворота поднимались четко до определенного уровня по высоте.

После этого приступаем к изготовлению замка-защелки для ворот.

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Чтобы ворота удобно было поднимать и опускать, мастер приваривает к каркасу две самодельные ручки: в нижней и центральной части.

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

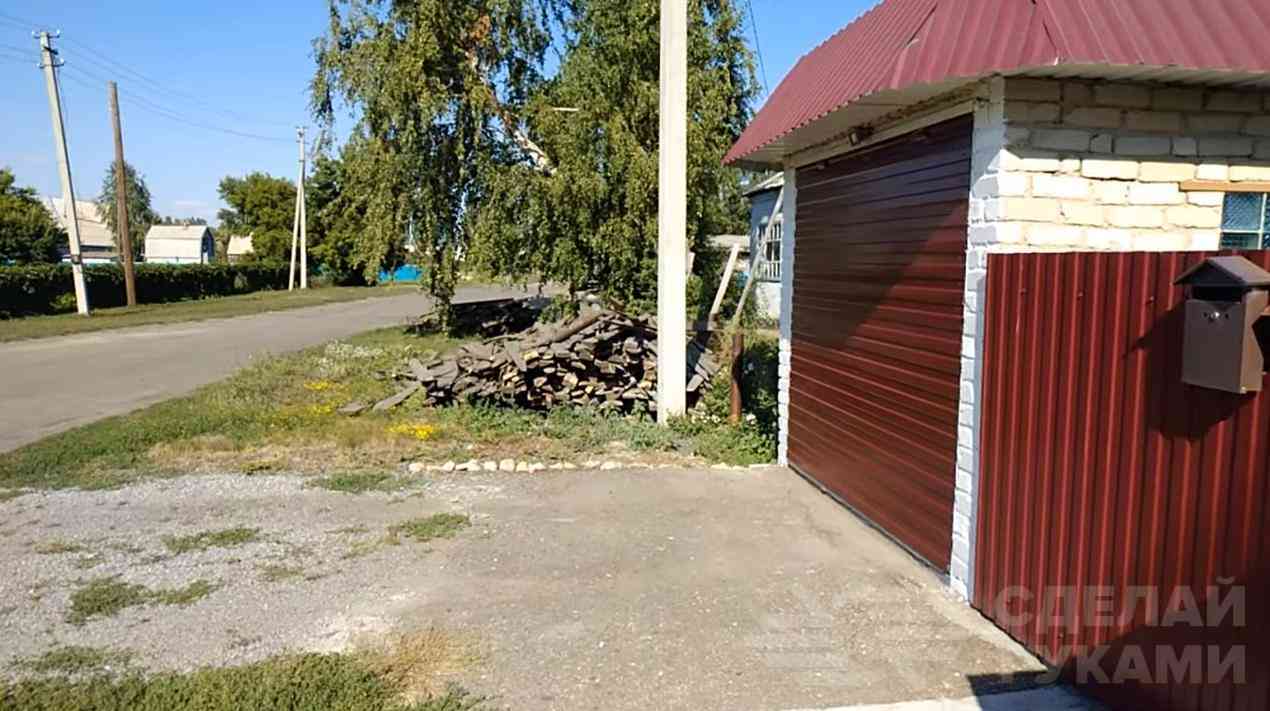

На последнем этапе останется только покрасить готовый каркас и обшить его профлистом. По бокам и в верхней части наклеиваем уплотнитель.

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Видео

Подробнее о том, как изготовить подъемные секционные ворота для гаража своими руками, смотрите в видеоролике на сайте.

Как сделать секционные ворота для гаража: обычные и с пультом ДУСЕКЦИОННЫЕ ПОДЪЁМНЫЕ ВОРОТА СВОИМИ РУКАМИ пошагово

Как сделать, чтобы секционные ворота открывались от пульта ДУ

В данном обзоре автор показывает, как можно сделать простой механизм открытия самодельных секционных ворот от пульта ДУ.

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Использование пульта — это очень удобно, так как нет необходимости выходить из автомобиля, чтобы открыть или закрыть ворота.

Но конкретно в данном случае ворота будут только открываться автоматически, а закрываться — вручную, то есть механическим путем.

Но зато можно будет обойтись без использования электродвигателя. Потребуется только активатор центрального замка автомобиля и блок управления с пультом.

Основные этапы работ

На воротах (с внутренней стороны) установлена самая обычная защелка с пружиной, которая запирает и открывает их.

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

С помощью проволоки соединяем защелку с активатором центрального замка авто.

К активатору подключаем блок управления, который, в свою очередь, подключается к аккумулятору на 12V. Вот такая простая схема.

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Далее останется только настроить противовес, чтобы он полностью поднимал ворота.

Вместо аккумулятора можно также использовать блок питания от компьютера. А чтобы он не шумел, вентилятор можно снять.

Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Видео

Подробно о том, как сделать чтобы секционные ворота открывались от пульта ДУ, смотрите в видеоролике на сайте.

Как сделать секционные ворота для гаража: обычные и с пультом ДУСЕКЦИОННЫЕ ВОРОТА С ПУЛЬТОМ СВОИМИ РУКАМИ, ПРОЩЕ НЕ ПРИДУМАЕШЬ
