Самодельная направляющая с роликами для откатной двери

В данном обзоре автор показывает, как изготовить самодельную направляющую с роликами. Эту простую систему можно использовать для откатной двери или других целей.

Направляющую будем делать из обычной профильной трубы. В качестве роликов подойдут подшипники. А сделать крепление для роликов можно из обрезков металла. Ну конечно же потребуются метизы.

Первым делом отрезаем кусок металлической пластины и сверлим в ней два отверстия на некотором расстоянии друг от друга. При помощи болтов и гаек крепим четыре подшипника.

Самодельная направляющая с роликами для откатной двери

Самодельная направляющая с роликами для откатной двери Читайте также: Хитрый запорный механизм на калитку

Рекомендуем также прочитать статью-обзор: как своими руками сделать простую раздвижную (откатную) дверь в помещении.



На противоположной стороне пластины срезаем углы и закругляем края. Для этого можно воспользоваться болгаркой с отрезным диском и шлифовальным кругом.

Самодельная направляющая с роликами для откатной двери

Основные этапы работ

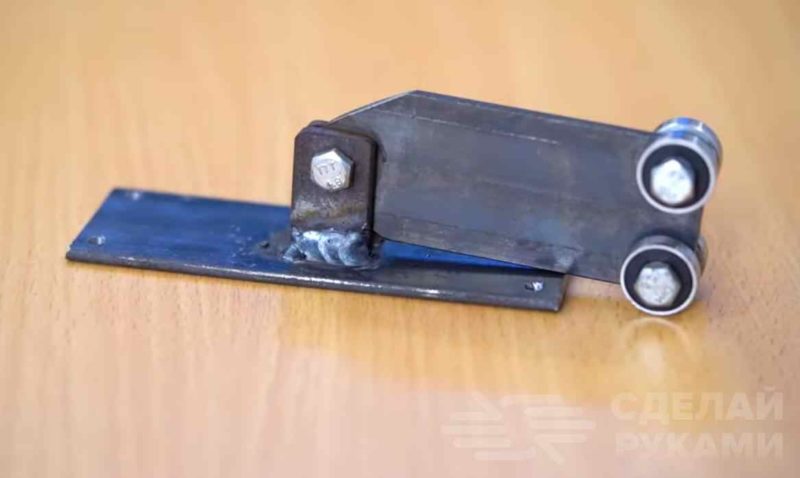

На следующем этапе сверлим в пластине отверстие и крепим к ней два небольших куска металла. Их нужно будет приварить к отрезку стальной полосы (посередине). В полосе сверлим отверстия для крепления к полотну двери.

Самодельная направляющая с роликами для откатной двери

Самодельная направляющая с роликами для откатной двери Читайте также: Идея для мастерской: самодельная система крепления выдвижных ящиков

Самодельная направляющая с роликами для откатной двери

Теперь останется только изготовить направляющую. Отрезаем кусок профтрубы и с помощью болгарки и делаем продольную прорезь. Убираем заусенцы. Вставляем в профильную трубу крепление с роликами.

Самодельная направляющая с роликами для откатной двери

Направляющая крепится над дверным проемом прорезью вниз. А затем к нижней полосе металла прикручивается дверное полотно.

Подробнее о том, как своими руками изготовить самодельную направляющую с роликами для откатной двери, можно посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Mr SunY.
