Самодельные ручки из ПП трубы и анкерного болта

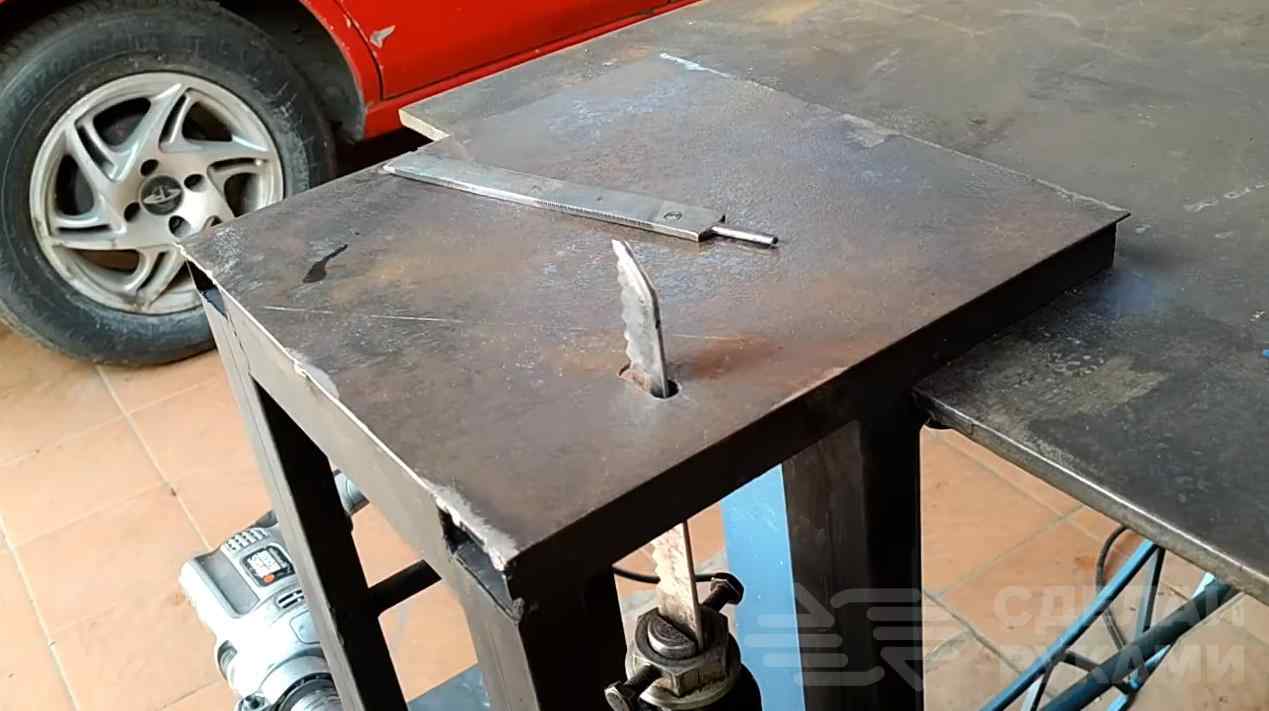

В данном обзоре автор показывает, как изготовить удобные ручки для пильных полотен от электролобзика и сабельной пилы.

Сделать такие ручки совсем несложно, и с этой задачей без проблем справится каждый (при наличии в мастерской или гараже необходимого инструмента).

Основной материал для изготовления ручки — это анкер. Также потребуются отрезки полипропиленовой трубы (разной длины) диаметром 20 мм, гайки и металлические шайбы.

Основные этапы работ

От развальцованного конца анкера с одной стороны нужно отступить 2,5 см, с другой стороны — 3,5 см. Потом мастер делает проточку по центру анкера при помощи болгарки с отрезным диском 1,5 мм.

Далее наждачной бумагой необходимо немного сгладить все острые грани. Также на торце анкера автор отмечает УШМ ту сторону, которая имеет проточку 3,5 см.

В металлических шайбах необходимо сделать небольшую проточку по ширине примерно 2 мм и в глубину примерно — 3-4 мм. Автор делает ее с помощью электролобзика.

Однако это можно также сделать ножовкой по металлу с тонким полотном или обычным надфилем. При помощи полоски наждачной бумаги автор обрабатывает внутренние стороны отверстия в шайбе, чтобы получился небольшой конус.

На гайках, которые шли в комплекте с анкером, с одной стороны нужно сделать небольшую шероховатость. Для этого автор использует болгарку.

Процесс сборки самодельной ручки

Полипропиленовую трубу необходимо нарезать на отрезки нужной длины. Для одной ручки потребуется два отрезка — один кусок длиной 8,5 см, второй — 4,5 см. Размеры заготовок из ПП трубы напрямую зависят от длины анкера.

На следующем этапе нам потребуется разрезанная стальная трубка с расширяемым концом, который мастер разводит в сторону. Потом трубку нужно вставить в маленький отрезок полипропиленовой трубы.

Подготовленную шайбу надеваем на тело анкера таким образом, чтобы паз в ее отверстии находился как раз на развальцованной стороне анкера. Потом надеваем длинный кусок полипропиленовой трубы.

Обратите внимание: перед тем как надеть короткий отрезок ПП трубы, саму трубку, вставленную в нее, по прорези надо будет расширить. Это позволит полипропиленовым трубкам не смещаться друг относительно друга.

Далее накручиваем уже гайку, ориентируя ее шероховатой стороной по направлению к полипропиленовой трубе. Но перед этим нужно слегка обточить расширенный конец анкера сверху и снизу прорези — в этом случае шайбу при зажиме не будет клинить.

Подробно о том, как изготовить самодельные ручки из ПП трубы и анкерного болта, смотрите в видеоролике на сайте.
