Самодельный инструмент для измерения углов

В этой статье расскажем, как сделать своими руками простой инструмент для измерения углов. Самоделка проста в изготовлении и пригодится строителям.

Необходимые материалы:

  • металлическая полоса;
  • профильная труба;
  • болты с барашковыми гайками.

Чтобы изготовить такой самодельный инструмент, потребуются только сварочный аппарат, болгарка и электродрель.

Возможно, вам также интересно будет прочитать статью: как соединить 2 отрезка профтрубы под прямым углом, если нет сварки.



Основные этапы работ

Самодельный инструмент для измерения углов Читайте также: Магнитная «присоска» с направляющей втулкой для сверла

Для начала потребуются два отрезка квадратной профильной трубы одинаковой длины — с одной из сторон устанавливаем между ними кусочек резьбовой шпильки, и обвариваем.

Самодельный инструмент для измерения углов

С помощью болгарки обрезаем концы заготовок под углом, как показано на фото ниже. К шпильке привариваем болт.

Самодельный инструмент для измерения углов

Самодельный инструмент для измерения углов

Самодельный инструмент для измерения углов Читайте также: Что полезного можно сделать из обрезков арматуры

На следующем этапе мастер отрезал два длинных и два коротких отрезка металлической полосы, просверлил в них отверстия, и соединил попарно.

Самодельный инструмент для измерения углов

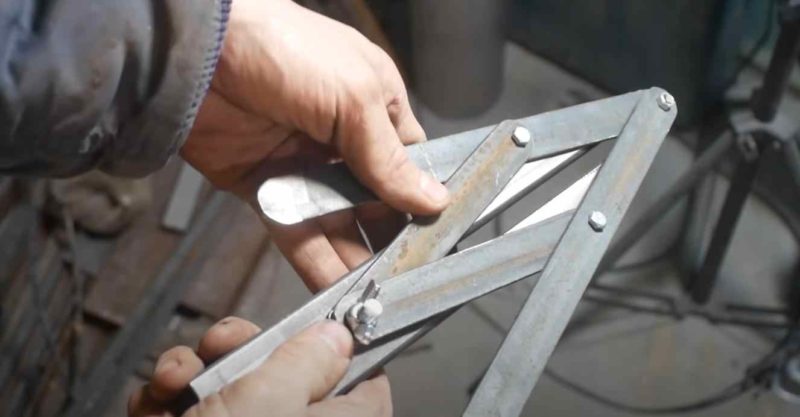

Получившиеся детали нужно будет прикрепить к профильным трубам, а также соединить между собой. Самодельный инструмент готов.

Самодельный инструмент для измерения углов

С помощью данного приспособления можно изменить любой угол, и затем перенести его на заготовку. Очень удобно.

Самодельный инструмент для измерения углов Читайте также: Сварщику на заметку: доработка сварочной клеммы

Самодельный инструмент для измерения углов

Читайте также: самодельный ключ для откручивания гаек или болтов в труднодоступных местах.

Подробно о том, как сделать инструмент-шаблон для измерения углов, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала Mr. Inventor.

Самодельный инструмент для измерения угловAmazing Invention idea a tool that every builder needs
Самодельный инструмент для измерения углов
