3 способа как обжать гильзы и клеммы на электрическом кабеле

Сегодня применяются разные способы соединений электрических проводов в доме или квартире.

Например, их можно зажать в клеммах WAGO или простых клеммных колодках, спаять или соединить СИЗами. Также можно сделать обычную скрутку.

3 способа как обжать гильзы и клеммы на электрическом кабеле

Еще одним из возможных и доступных способов соединения электрических проводов или кабелей является использование кабельных наконечником (клемм) и опрессовка гильзами.

Самодельный инструмент для обжима гильз на кабеле

Для опрессовки гильз обычно используются пресс-клещи, которые бывают механическими или ручными.

Однако можно изготовить и самодельный инструмент.

Для этого понадобятся старые плоскогубцы. Такое приспособление обойдется дешевле заводских аналогов, и вполне справляется со своей задачей.

Основные этапы работ

Если вы используете старые и очень ржавые плоскогубцы, то для начала неплохо бы их разработать. Облегчить задачу поможет WD-40. А потом между губками инструмента надо будет приварить обычную гайку.

3 способа как обжать гильзы и клеммы на электрическом кабеле Читайте также: Берите на заметку: 3 полезных самоделки для дома

3 способа как обжать гильзы и клеммы на электрическом кабеле

После сварки необходимо будет зачистить сварные швы, а потом с помощью болгарки разрезать гайку пополам. Для удобства плоскогубцы лучше зажать в тисках.

3 способа как обжать гильзы и клеммы на электрическом кабеле

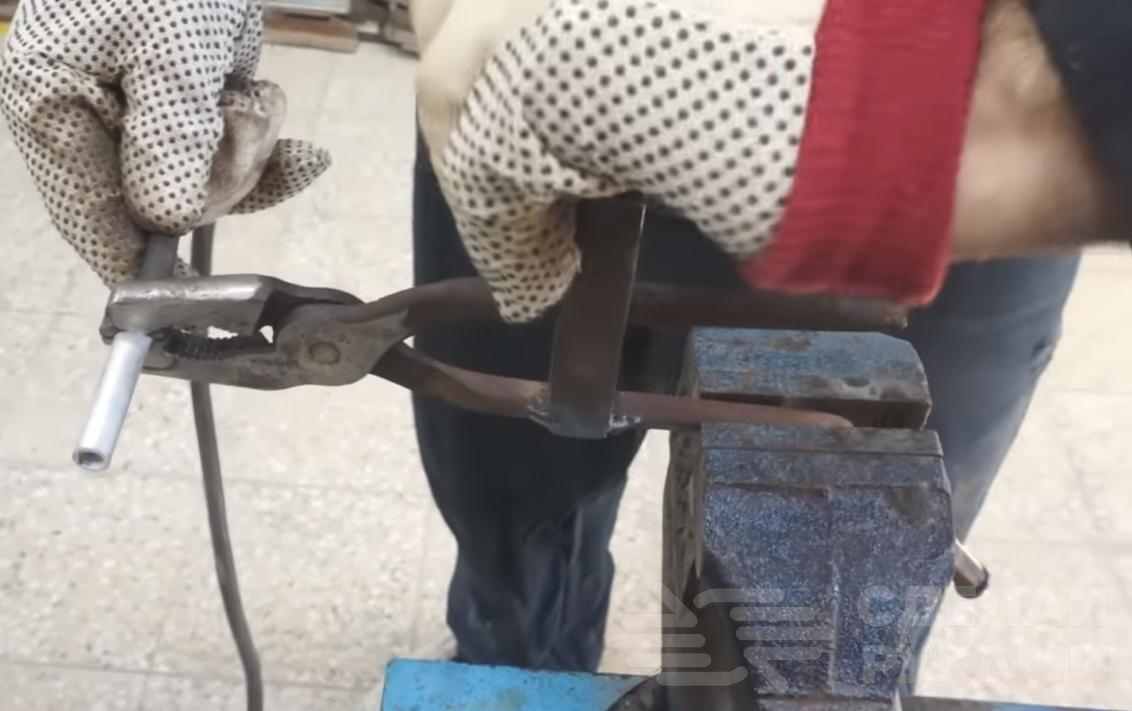

К одной из ручек плоскогубцев мастер приваривает два стальные полосы параллельно друг другу. Между полосами с другой стороны надо приварить удлиненную гайку, в которую вкручивается длинный болт.

3 способа как обжать гильзы и клеммы на электрическом кабеле

3 способа как обжать гильзы и клеммы на электрическом кабеле Читайте также: Как сделать складную лестницу: 7 вариантов на все случаи жизни

Для удобства к шляпке болта мастер приваривает вороток из куска металлического прутка.

Видео по теме

Подробно о том, как сделать инструмент для обжима гильз на электрическом проводе, смотрите в видеоролике на сайте.

3 способа как обжать гильзы и клеммы на электрическом кабелеAmazing ! New Brilliant DIY IDEAS !!! Never EXIST Before 2019

Обжимной инструмент для концевых гильз

В данном обзоре автор показывает процесс изготовления самодельного обжимного инструмента (точнее — просто приспособы) для работы с кабельными наконечниками — концевыми втулочными гильзами.

3 способа как обжать гильзы и клеммы на электрическом кабеле

По всей видимости, он просто решил сэкономить на покупке заводских обжимных пресс-клещей. Посмотрим, что из этого получится.

3 способа как обжать гильзы и клеммы на электрическом кабеле Читайте также: 10 способов как надежно соединить электрические провода без паяльника

Первым делом необходимо изготовить две детали из куска металлической пластины. Предварительно в ней надо просверлить два отверстия разного диаметра.

3 способа как обжать гильзы и клеммы на электрическом кабеле

К деталям привариваем шайбы, а потом соединяем их при помощи болта с гайкой. В результате мы получили простое шарнирное соединение.

3 способа как обжать гильзы и клеммы на электрическом кабеле

Основные этапы работ

На следующем этапе отрезаем кусок шпильки и привариваем к ней шайбу.

3 способа как обжать гильзы и клеммы на электрическом кабеле

К верхней части приспособления привариваем удлиненную гайку. А в нижней — сверлим отверстие. Устанавливаем нашу шпильку, фиксируем ее болтом.

3 способа как обжать гильзы и клеммы на электрическом кабеле

Берем еще одну удлиненную гайку. К ней нужно приварить болт. Потом накручиваем ее на шпильку. На болт надеваем термоусадочную трубку.

3 способа как обжать гильзы и клеммы на электрическом кабеле

Обжимной инструмент готов. И теперь можно испытать его в работе.

У автора вроде все получилось успешно, но проверить качество обжима концевой гильзы не представляется возможным.

3 способа как обжать гильзы и клеммы на электрическом кабеле

Да и сам наконечник он надел неправильно — не той стороной. Но может, так задумано было? А вы что думаете по поводу данной самоделки?

Видео по теме

Подробно о том, как сделать обжимной инструмент для концевых гильз своими руками, смотрите в видеоролике на нашем сайте.

3 способа как обжать гильзы и клеммы на электрическом кабелеAWESOME CRIMPING TOOL

Как обжать клемму без специального инструмента

Иногда приходится сталкиваться с такой ситуацией, когда нужно обжать клемму (наконечник) на кабеле, а специального инструмента, который предназначен для этого, под рукой нет.

И покупать такой инструмент ради одного-двух применений совсем не имеет смысла (стоит-то он недешево).

Впрочем, есть альтернативный вариант. И в данном обзоре автор поделится с нами своим способом.

Советуем также прочитать статью-обзор: как своими руками изготовить станок для нарезки зубьев на ножовке по дереву.

Для того, чтобы обжать клемму на сварочном кабеле сечением 15 кв. мм, потребуется закаленный болт с шляпкой под шестигранник (болт М8).

Обратите внимание, что для кабелей другого сечения надо будет подбирать болт с шляпкой под шестигранник другого размера.

Основные этапы работ

Все, что нужно сделать — это разрезать головку болта в двух плоскостях. В результате получаем два сухаря, которые похожи на сухари клапанов двигателя авто. Вот с их помощью и будет обжимать клемму.

3 способа как обжать гильзы и клеммы на электрическом кабеле

Порядок действий следующий: сначала зачищаем изоляцию на конце кабеля. Потом надеваем клемму и прикладываем к ней подготовленные сухари.

3 способа как обжать гильзы и клеммы на электрическом кабеле

После этого зажимаем сухари в слесарных тисках, выставив их в нужном положении, и сжимаем. Все готово!

3 способа как обжать гильзы и клеммы на электрическом кабеле

3 способа как обжать гильзы и клеммы на электрическом кабеле

Видео по теме

Подробно о том, как обжать клемму без специального инструмента, смотрите на видео ниже. Этой идеей с нами поделился автор YouTube канала «Все своими руками».

3 способа как обжать гильзы и клеммы на электрическом кабелеКак обжать, опрессовать клемму без пресса
3 способа как обжать гильзы и клеммы на электрическом кабеле
