Как сделать обратный молоток: 5 вариантов для разных задач

Появилась вмятина на кузове авто и нужно избавиться от нее как можно быстрее? Если проблемный участок небольших размеров, можно попробовать отрихтовать его самому в условиях гаража.

Для этого будем использовать специальное приспособление — обратный молоток.

Конечно, такие процедуры владелец авто проводит на свой страх и риск, потому что результат предсказать сложно. Но если все сделать правильно, то небольшую вмятину убрать все же получится.

В сегодняшней статье расскажем, как сделать обратный молоток своими руками.

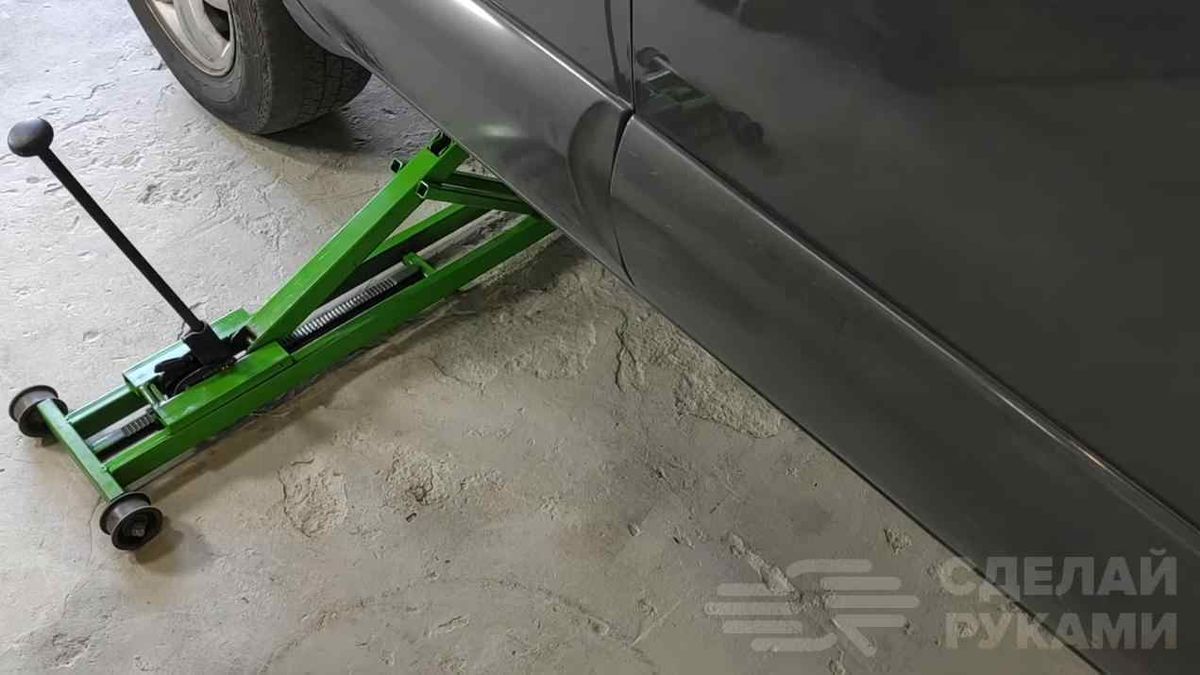

Как сделать обратный молоток: 5 вариантов для разных задач Читайте также: Как сделать страховочную стойку для автомобиля

Причем рассмотрим разные варианты конструкции самоделки. Ведь приспособление может использоваться не только для рихтовки кузова авто, но и при выполнении отделочных работ в помещении — например, при укладке ламината и керамической плитки.



Чертежи с указанием размеров деталей при необходимости можно найти в интернете, но можно и без них обойтись.

Простой обратный молоток своими руками

Небольшие кузовные работы без проблем можно выполнить и в условиях гаража. Потребуется только одно нехитрое приспособление.

Автор Alexander Polulyakh поделится интересной идеей, как из простых и доступных материалов сделать обратный молоток своими руками для ремонта кузова авто.

Материалы, которые потребуются нам для изготовления самоделки:

  • резьбовая шпилька;
  • стальной кругляк;
  • полдюймовая труба;
  • барашковая гайка;
  • металлическая шайба.
Как сделать обратный молоток: 5 вариантов для разных задач Читайте также: Как сделать ударный обратный молоток для выпрессовки подшипников

Мастер использует для изготовления самоделки резьбовую шпильку М10. Вместо нее можно взять стальной кругляк, с обеих сторон которого нужно будет нарезать резьбу М10.

Также потребуется кусок полудюймовой трубы — отрезаем заготовку длиной 10 см, по центру которой необходимо будет просверлить сквозное отверстие диаметром 10 мм.

Как сделать обратный молоток: 5 вариантов для разных задач

Полдюймовую трубку нужно соединить с отрезком шпильки. Сделать это можно двумя способами: например, с помощью гаек или сваркой.

Как сделать обратный молоток: 5 вариантов для разных задач
1 вариант — с помощью гаек

Второй способ хорош тем, что на ручке не будет никаких выступов, которые во время использования обратного молотка могут давить в ладонь.

Как сделать обратный молоток: 5 вариантов для разных задач
2 вариант — с помощью сварки

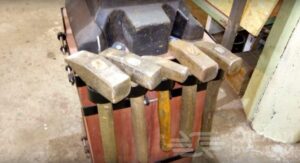

Как сделать обратный молоток: 5 вариантов для разных задач Читайте также: Практичный и удобный держатель для молотков

На следующем этапе отрезаем стальной кругляк длиной примерно 10-15 см. Сверлим в нем продольное отверстие, чтобы можно было надеть на резьбовую шпильку.

Как сделать обратный молоток: 5 вариантов для разных задач

Как вариант, можно просто подобрать толстостенную стальную трубу подходящего диаметра, и не придется ничего сверлить.

На следующем этапе необходимо будет сделать «присоску». Для этого потребуется приварить к металлической шайбе барашковую гайку.

Как сделать обратный молоток: 5 вариантов для разных задач

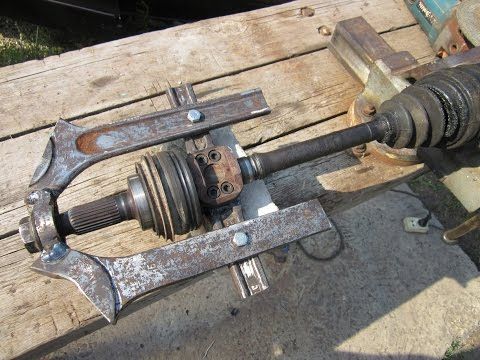

Как сделать обратный молоток: 5 вариантов для разных задач Читайте также: Самодельный съемник для наружной «гранаты» ШРУСа

Как сделать обратный молоток: 5 вариантов для разных задач

Таких «присосок» можно сделать несколько штук разного диаметра — на все случаи жизни, как говорится. Накручиваем «присоску» на конец резьбовой шпильки.

Чтобы надежно прикрепить «присоску» к вмятине на кузове авто, потребуется термоклей.

Если под рукой нет пистолета для термоклея — ничего страшного. Нам потребуется палочка термоклея и газовый баллончик с горелкой.

Разогреваем наружную часть «присоски», после чего наносим на поверхность термоклей, и быстро приклеиваем «присоску» к вмятине на кузове.

Как сделать обратный молоток: 5 вариантов для разных задач

Важно дождаться полного высыхания термоклея, после чего можно приступать к выпрямлению вмятины с помощью обратного молотка.

Пошаговый процесс изготовления самоделки можно посмотреть в авторском видеоролике. Идея примечательна тем, что данное приспособление сможет сделать каждый.

Обратный молоток для кузовного ремонта

Предлагаем рассмотреть еще один простой вариант самодельного приспособления, которое поможет удалить (выпрямить) вмятины на кузове автомобиля. За основу самоделки автор использует старую рулевую тягу от автомобиля.

Как сделать обратный молоток: 5 вариантов для разных задач

Сначала необходимо будет зачистить ее от ржавчины — для этого удобно сделать следующим образом: зажимаем конец рулевой тяги в патроне электродрели, после чего включаем дрель, и обрабатываем поверхность металла наждачной бумагой.

Далее нам потребуется стальной кругляк — отрезаем от него кусок длиной 12 см. В нем необходимо будет просверлить сквозное продольное отверстие, чтобы можно было надеть на рулевую рейку.

Также понадобится еще часть рулевого наконечника, которая подходит по резьбе к рулевой тяге, и металлическая пластина с насечками. Смотрите фото ниже.

Как сделать обратный молоток: 5 вариантов для разных задач

В данном случае форма пластины — прямоугольная. Но можно сделать ее круглой или квадратной.

Часть рулевого наконечника привариваем к металлической пластине — в результате у нас получилась сменная насадка. Болванку из стального кругляка надеваем на рулевую тягу, на конце которой привариваем шайбу из толстого металла.

Как сделать обратный молоток: 5 вариантов для разных задач

Чтобы прикрепить пластину к поверхности кузова, можно использовать какой-нибудь «приставучий» клеевой состав — например, от пароизоляционной пленки, которая используется при монтаже пластиковых окон.

По факту, данная приспособа практически ничем не отличается от первого варианта. За исключением разве что способа приклеивания к металлу.

В первом случае автор приклеивал «присоску» с помощью термоклея, и приходилось ждать некоторое время, пока клей схватится. Использование же клеевого состава от пароизоляционной пленки намного ускоряет выполнение кузовных работ.

Пошаговый процесс изготовления самоделки, а также ее применение и возможности можно посмотреть на видео ниже. Данной идеей поделился автор TEXaS TV.

Обратный молоток из старой гантели

Для изготовления третьего варианта обратного молотка нам понадобится старая пружинная гантель (сейчас таких не производят, а вот во времена СССР было полно — возможно, у кого-то и валяются на балконе или на даче).

Как сделать обратный молоток: 5 вариантов для разных задач

Первым делом разбираем гантель — состоит она из двух одинаковых половинок. Делаем разметку, и прорезаем в каждой половинке продольный паз.

Как сделать обратный молоток: 5 вариантов для разных задач

Потом зажимаем половинки гантели в слесарных тисках, и сверлим продольное отверстие. Или же можно выбрать в каждой половинке желобки с помощью болгарки, затем доработать круглым напильником по металлу.

Как сделать обратный молоток: 5 вариантов для разных задач

Как сделать обратный молоток: 5 вариантов для разных задач

Далее прикладываем обе половинки друг к другу, и привариваем к торцам гантели металлические шайбы. Потом зачищаем сварные швы болгаркой.

Как сделать обратный молоток: 5 вариантов для разных задач

На следующем этапе отрезаем круглый пруток диаметром 12 мм. Длина прутка может быть разной — в данном случае мастер использует кусок длиной 65 см. На концах прутка надо нарезать резьбу.

Как сделать обратный молоток: 5 вариантов для разных задач

Как сделать обратный молоток: 5 вариантов для разных задач

Ручку для обратного молотка можно взять от болгарки. Но в ней надо будет просверлить отверстие сверлом диаметром 12 мм.

К ручке с помощью болта с удлиненной гайки крепится стальная шайба (предварительно ее можно покрасить, но не обязательно).

Как сделать обратный молоток: 5 вариантов для разных задач

Дополнительно потребуется блок с крюком. В данном случае автор использует буксировочный крюк.

Как сделать обратный молоток: 5 вариантов для разных задач

Сделать такой блок очень просто. К удлиненной гайке или куску металла с отверстием нужного диаметра привариваем два «ушка» с отверстиями, и с помощью болта крепим крюк.

Приступаем к сборке. На один конец стального прутка необходимо накрутить ручку от болгарки.

На кругляк надеваем гантель, потом пружину и накручиваем блок с крюком. Вместо него можно использовать и другую насадку, в зависимости от выполняемой работы.

Как сделать обратный молоток: 5 вариантов для разных задач

Как сделать обратный молоток: 5 вариантов для разных задач

С помощью данного обратного молотка можно выбивать полуоси и подшипники, рихтовать пороги автомобиля, и выполнять другие операции, которые требуют усилия с обратным действием.

И под каждую задачу используется своя насадка (их также можно сделать своими руками).

Подробно о том, как сделать обратный молоток для работы в гараже и мастерской, вы можете посмотреть на видео ниже. Идеей самоделки поделился автор George Kosilov.

Если нет гантели — ничего страшного. Вместо гантели можно использовать какой-нибудь стальной кругляк.

Обратный молоток для укладки плитки и ламината

В завершении предлагаем рассмотреть еще два варианта самодельного приспособления. Только используются они уже не для ремонта автомобиля, а при выполнении отделочных работ.

Как сделать обратный молоток: 5 вариантов для разных задач

Стандартным приспособлением для забивания ламината пользоваться не очень удобно. К тому же, сама конструкция довольно хлипкая и не вызывает никакого доверия.

Поэтому будем делать более «продвинутое» приспособление — самодельный обратный молоток для ламината. Для многих мастеров такой инструмент станет настоящей находкой.

Для изготовления самоделки потребуется стальной круглый пруток, металлическая болванка, которая будет выполнять роль ударного элемента, и три куска от швеллера, вырезанные по разметке.

Как сделать обратный молоток: 5 вариантов для разных задач

На одной из заготовок делаем зацеп для ламината. В двух других сверлим отверстия под диаметр круглого прутка.

После этого необходимо будет подготовить и сварить все три детали вместе, и зачистить сварные швы болгаркой.

Как сделать обратный молоток: 5 вариантов для разных задач

К вертикальным стенкам дополнительно надо будет приварить гайки, чтобы болванка не прищемила случайно пальцы в процессе работы.

Как сделать обратный молоток: 5 вариантов для разных задач

Пошаговый процесс изготовления самодельного инструмента для забивания ламината можно посмотреть в авторском видеоролике. Идеей поделился автор Valera Nebo.

Теперь давайте рассмотрим еще один вариант самодельного обратного молотка, но уже для керамической плитки. Приспособление отлично себя зарекомендовало при работе с крупноформатной плиткой.

Как сделать обратный молоток: 5 вариантов для разных задач

Первым делом из листового металла или уголка необходимо будет отрезать четыре пластины. Свариваем их вместе, чтобы получился квадратный профиль. Это будет ударный элемент обратного молотка.

Как сделать обратный молоток: 5 вариантов для разных задач

В качестве направляющей, по которой будет перемещаться ударный элемент, выступает квадратная профильная труба.

К одному из торцов автор приваривает металлическую пластину — зацеп, а к другому — кусок уголка, в который будет ударяться подвижная часть обратного молотка. К ударному элементу привариваем «ушко», в которое вкручиваем ручку от болгарки.

Как сделать обратный молоток: 5 вариантов для разных задач

На последнем этапе останется только зачистить сварные швы и покрасить самоделку. И приспособление готово к работе.

Как сделать обратный молоток: 5 вариантов для разных задач

Подробно о том, как сделать обратный молоток своими руками для керамической плитки, можно увидеть в видеоролике ниже. Идея данной самоделки принадлежит автору G Smol.
