Самодельный солнечный концентратор из пивных банок

Солнечная энергия — абсолютно бесплатна и доступна каждому. Так почему бы не использовать ее для личных нужд?

В этой статье расскажем, как сделать своими руками простой солнечный концентратор из спутниковой антенны и алюминиевых пивных банок.

Принцип работы самодельного концентратора очень простой. Солнечные лучи попадают на отражающую поверхность, и за счет изменения угла наклона концентратора направляются в нужное место.

Максимальная температура находится в фокусной точке, которая направляется на приемник-абсорбер. В роли теплоприемника может выступать металлическая емкость с водой.

Самодельный солнечный концентратор из пивных банок Читайте также: Как сделать деревянную ложку своими руками

Самодельный солнечный концентратор из пивных банок

Возможно, вам также интересно будет прочитать статью: как сделать солнечный нагреватель для бассейна своими руками.



Приступаем к работе

В качестве основания для отражающей поверхности будем использовать спутниковую антенну.

Самодельный солнечный концентратор из пивных банок

Саму отражающую поверхность будем делать из алюминиевых пивных банок.

Самодельный солнечный концентратор из пивных банок Читайте также: Как сделать врезку в трубу водопровода под давлением (2 способа)

Подготавливаем нужное количество банок, отрезаем у них дно и верхнюю часть, после чего разрезаем с одной из сторон вдоль. Удаляем краску.

Самодельный солнечный концентратор из пивных банок

Нарезаем подготовленные банки на квадратики подходящего размера. Приклеиваем их к поверхности спутниковой тарелки.

Самодельный солнечный концентратор из пивных банок

Самодельный солнечный концентратор из пивных банок

Самодельный солнечный концентратор из пивных банок Читайте также: Кочерга для камина или мангала из стальной цепи

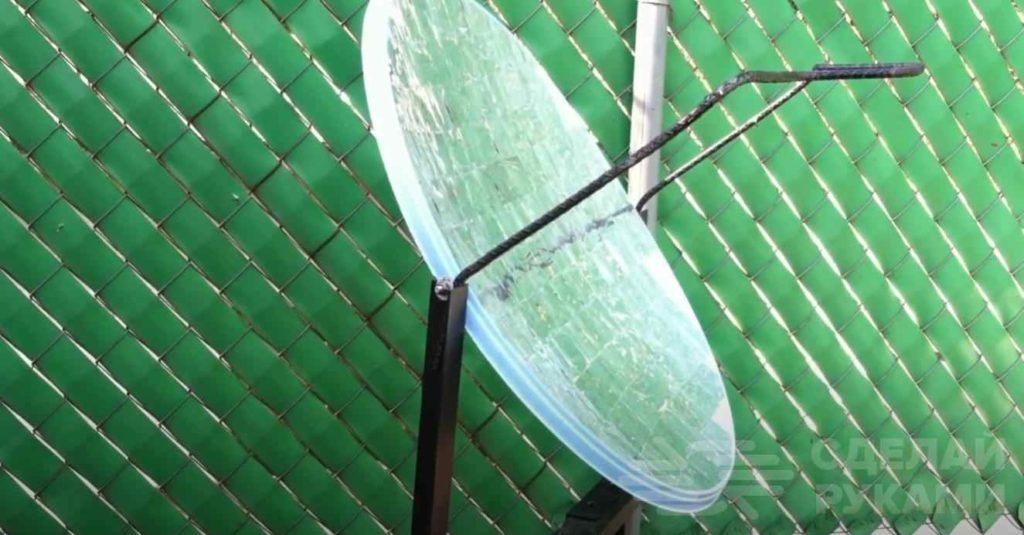

Из металлического уголка автор изготавливает раму, к которой крепится солнечный концентратор. Крепим его на шарниры, чтобы можно было менять угол наклона.

Самодельный солнечный концентратор из пивных банок

После этого к раме необходимо прикрепить рамку из арматуры с опорной площадкой, на которой будет устанавливаться емкость с водой.

Самодельный солнечный концентратор из пивных банок

Настраиваем оптимальный угол наклона концентратора, чтобы фокусная точка была направлена в то место, где находится опорная площадка.

Самодельный солнечный концентратор из пивных банок Читайте также: Плавильная печь своими руками: 6 интересных идей

Самодельный солнечный концентратор из пивных банок

Пошаговое изготовление солнечного концентратора из пивных банок можно увидеть в авторском видеоролике. Идеей поделился автор YouTube канала Reciclaje y sustentabilidad.

https://youtu.be/JyMT5EY4K5A

Самодельный солнечный концентратор из пивных банок
