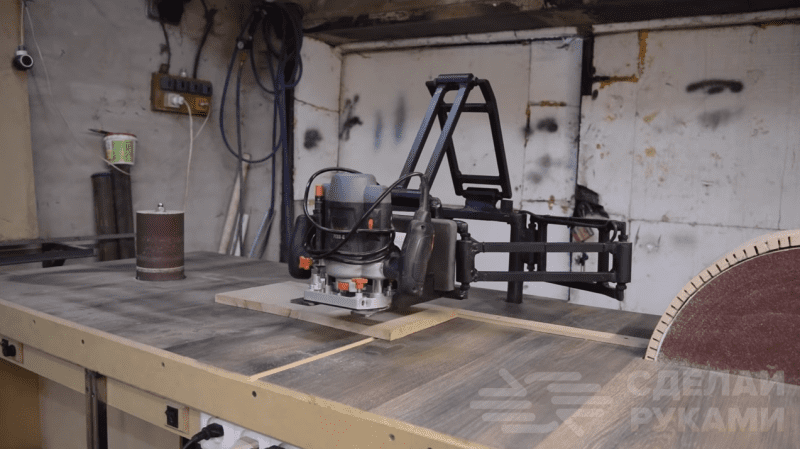

Самодельный станок из профиля и втулок от велосипеда

При помощи самодельного универсального станка из профиля и втулок от колес велосипеда можно компактно и максимально эффективно организовать рабочее пространство в домашней мастерской или гараже.

Основные зоны по механической обработке заготовок находятся под рукой, что очень удобно. Для изготовления самодельного станка потребуются профильные трубы, втулки от переднего колеса велосипеда, отрезки круглых труб и куски стального квадрата.

В первую очередь отрезаем по размеру профильные трубы 40х20 мм, после чего свариваем из них каркас прямоугольной формы. Далее из отрезков круглой трубы и двух кусков профиля надо будет сварить прямоугольную рамку.

Основные этапы работ

На направляющих крепятся по две каретки из обрезков круглой трубы, к которым привариваются болты с гайками. Вся эта конструкция крепится к боковой стороне металлокаркаса. Потом к ней необходимо приварить силовой редуктор с червячной передачей.

Этот механизм будет выполнять функцию автоматизации подъема станка. Предварительно к валу редуктора надо приварить длинную шпильку такого же диаметра, а потом прикрутить два отрезка профильной трубы.

В качестве электропривода используется двигатель от стиральной машины на 180-200 Вт, который соединяется с червячным редуктором напрямую.

На последнем этапе работ потребуются втулки от колеса велосипеда. Надеваем на них обоймы из отрезков труб, разрезанных вдоль, после чего завариваем шов.

Затем свариваем втулки с кусками стального квадрата — в итоге должны получиться поворотные «плечи» для станка, которые потом соединяются вместе.

Подробный процесс изготовления данной самодельной конструкции можно посмотреть в видео на нашем сайте.
