Самодельный станок из старого электролобзика

Мастер поделился идеей, как можно использовать старый лобзик. В данном случае будем изготавливать настольный станок, на котором можно пилить небольшие заготовки из металла и дерева.

Идея самоделки принадлежит автору YouTube канала George Kosilov.

В качестве рабочего столика используется круг из листового металла толщиной 5 мм. Диаметр подбираем с таким расчетом, чтобы край лобзика был заподлицо с основанием.

Самодельный станок из старого электролобзика

Сверлим в металле отверстия для крепления подошвы электролобзика, и еще одно отверстие — для пильного полотна.

Рекомендуем также прочитать статью-обзор: как своими руками сделать электростамеску из маленькой болгарки.

К нижней части рабочего автор приваривает три опорных ножки из профильной трубы. К основанию ножек дополнительно необходимо приварить «подпятники» из листового металла.

Самодельный станок из старого электролобзика

Основные этапы работ

На следующем этапе из профильной трубы автор изготавливает рычаг, к которому будет крепиться блок с прижимными роликами и вертикальный прижим для заготовок.

Самодельный станок из старого электролобзика

Самодельный станок из старого электролобзика

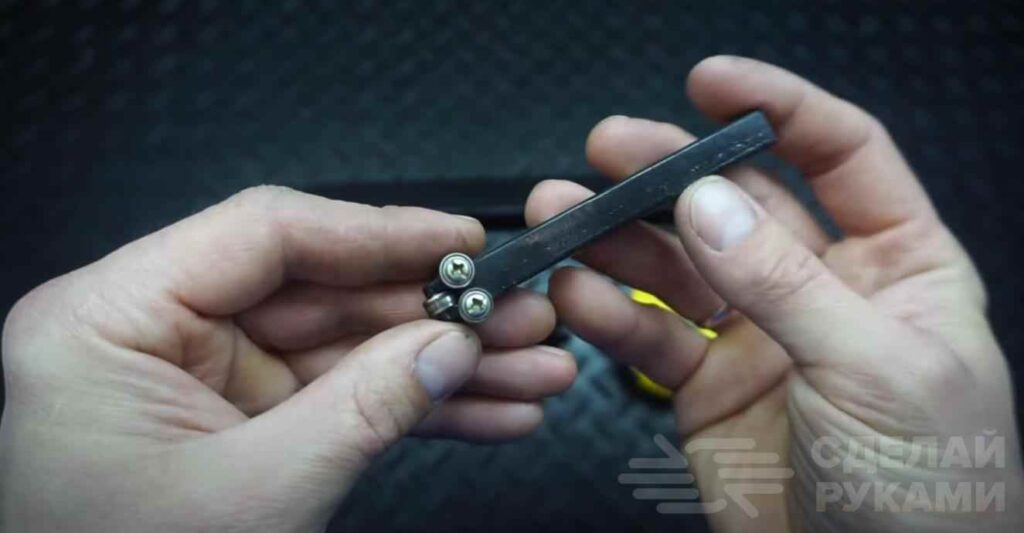

Блок с прижимными роликами

После покраски всех деталей можно приступать к сборке лобзикового станка.

Сначала крепим к основанию рычаг, потом устанавливаем электролобзик. Под рабочим столом крепим регулятор оборотов. Кнопку включения/выключения мастер встроил в одну из ножек.

Самодельный станок из старого электролобзика

Самодельный станок из старого электролобзика

Самодельный станок из старого электролобзика

Кстати, наличие прижима очень упрощает резку металла — заготовка не прыгает при контакте с пилкой.

Самодельный станок из старого электролобзика

Пошаговый процесс изготовления самодельного станка из лобзика можно посмотреть на видео ниже.
