10 способов как вырезать седловину в круглой трубе

Когда нужно состыковать две трубы друг с другом (перпендикулярно или под углом 45 градусов), предварительно необходимо вырезать седловину. Чтобы сделать это быстро, поделимся с вами проверенными способами.

Содержимое

Самодельный станок для вырезания седловин в трубе

Изготовить его можно из подручных материалов — из тех, которые обычно валяются под ногами в мастерской или гараже.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе Читайте также: Бюджетный погреб из железобетонных колец своими руками

Своим личным опытом изготовления приспособления для вырезания седловин в трубе поделился автор YouTube канала khám phá và sáng tạo. Идея классная, поэтому рекомендуем взять себе на заметку.

Основные этапы работ

В качестве основания самодельного станка выступает металлическая пластина, вырезанная из листового металла толщиной 4—6 мм.

Также потребуется стальной кругляк (вал) с резьбой на конце. Накручиваем на него сверлильный патрон.

Надеваем на вал корпусные подшипники и прикручиваем их на болты к основанию, в котором предварительно нужно просверлить крепежные отверстия и нарезать в них резьбу.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе Читайте также: Гибочный станок по металлу из большого подшипника и уголков

На следующем этапе высверливаем в основании еще два отверстия.

Крепим металлическую пластину, к которой нужно приварить уголок и отрезок толстой полосы.

В полосе высверливаем отверстия, нарезаем резьбу и вкручиваем болты. В результате получился прижим для заготовок.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе Читайте также: Как сделать фрезерный стол: 14 идей для домашней мастерской

Обратите внимание: при необходимости площадку с прижимом можно сделать поворотной.

Самодельное приспособление готово. В завершении останется только зачистить сварные швы и покрасить металл: дольше прослужит и красивее будет.

Работает станок очень просто. Сначала зажимаем кусок трубы, в которой надо вырезать седловину.

Потом вставляем в сверлильный патрон корончатое сверло. Хвостовик вала зажимаем в дрели и можно приступать к работе.

Видео

Подробно о том, как изготовить простенький станок для вырезания седловин в трубе, можно посмотреть в авторском видеоролике ниже.

10 способов как вырезать седловину в круглой трубеchế dụng cụ cắt ngoàm ống tròn đơn giản,hiệu quả

Инструмент для разметки круглых труб под вырезание седловины

10 способов как вырезать седловину в круглой трубе Читайте также: Как сделать ленточно-шлифовальный станок: 12 вариантов конструкции

Чтобы состыковать две заготовки из круглой трубы, в одной из них необходимо вырезать седловину.

Для этого обычно используется специальное приспособление для вырезания седловин.

10 способов как вырезать седловину в круглой трубе

Однако не у каждого домашнего мастера имеется возможность купить или сделать такое приспособление самостоятельно.

Поэтому в сегодняшней статье мы расскажем, как сделать инструмент для разметки труб, а точнее — для разметки седловин, которые потом можно вырезать при помощи болгарки с отрезным диском по металлу.

Идея самодельного приспособления принадлежит автору YouTube канала THD TV. Берите себе на заметку.

Основные этапы работ

Для начала из листового металла необходимо будет вырезать небольшую полоску.

10 способов как вырезать седловину в круглой трубе

После этого ее надо согнуть в двух местах.

Для этого мастер временно приварил заготовку к металлической полосе нужной толщины, и с помощью молотка придал ей необходимую форму.

10 способов как вырезать седловину в круглой трубе

К получившейся детали привариваем кусочек металла.

Обрабатываем деталь на шлифовальном станке или с помощью УШМ с лепестковым диском.

10 способов как вырезать седловину в круглой трубе

В приваренном кусочке металла необходимо просверлить два отверстия (перпендикулярно друг другу). В одном из отверстий нарезаем резьбу под барашковый болт.

10 способов как вырезать седловину в круглой трубе

Переднюю часть детали нужно обрезать болгаркой, чтобы получилась треугольная форма, как на фото ниже.

10 способов как вырезать седловину в круглой трубе

На заднюю часть приспособления автор надел кусок толстой резины. Зазор между резиной и указателем должен составлять 1 мм.

10 способов как вырезать седловину в круглой трубе

На последнем этапе останется только вырезать еще одну полоску металла, и просверлить в ней отверстия под установку разметочного маркера.

На другом конце пластины сверлим еще одно отверстие, продеваем через него кусок веревки.

10 способов как вырезать седловину в круглой трубе

Вставляем веревку в отверстие в основной детали, и фиксируем барашковым винтом. Самоделка готова.

10 способов как вырезать седловину в круглой трубе

Видео

Как изготовить данное приспособление и как им работать, можно посмотреть в авторском видеоролике. Спасибо за внимание.

10 способов как вырезать седловину в круглой трубеChế Tạo Dụng Cụ Vẽ Góc Ống Sắt Tròn Đường Kính từ ∅21 Đến ∅90 ( round pipe corner drawing tool )

Приспособление для вырубки седловин в круглых трубах

Самодельный инструмент предназначен для вырубки седловин на торцах круглых металлических труб.

Эта операция требуется, когда нужно обеспечить качественное прилегание заготовки (без зазоров) к трубе перед сваркой.

Приспособление работает в паре со слесарными тисками. Обладает небольшими размерами, прост в использовании и довольно надежен — ломаться там, по сути нечему.

В конструктивном плане инструмент состоит из двух основных частей:

  • матрица;
  • пуансон.

Своим личным опытом изготовления самодельного инструмента для вырубки седловин поделился с нами автор YouTube канала THD TV.

Основные этапы работ

Первым делом необходимо будет сделать пуансон, который будет вырубать седловины.

Для этого берем отрезок стального кругляка и придаем нужную форму на токарном станке.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

Матрицу также делаем из стального кругляка. Сначала высверливаем в нем продольное отверстие, в которое будет входить пуансон, потом — выфрезеровываем дополнительное отверстие для входа круглой трубы.

10 способов как вырезать седловину в круглой трубе

Обратите внимание: в данном случае инструмент предназначен для работы с трубами одного конкретного диаметра.

На следующем этапе обе детали надо будет закалить, чтобы они были более твердыми.

10 способов как вырезать седловину в круглой трубе

На пуансон надеваем пружину и шайбу, которую нужно приварить к хвостовой части.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

Как работает приспособление

Фиксируем инструмент в слесарных тисках. Затем вставляем в отверстие кусок трубы и закручиваем прижимную губку тисков. В результате пуансон вырубает в заготовке седловину.

10 способов как вырезать седловину в круглой трубе

Операция выполняется в два этапа: сначала обрезаем одну часть трубы, потом — вторую.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

Видео

Подробно о том, как изготовить самодельный инструмент для вырубки седловин в круглых трубах, рекомендуем посмотреть в авторском видеоролике ниже. Идея классная — берите на заметку!

10 способов как вырезать седловину в круглой трубеGia Công Bộ Khuôn Đột Cắt Ngàm góc 90° trên Ống Sắt Tròn

Как вырезать седловину в круглой трубе своими руками

В данном обзоре автор поделится с нами простым способом, как вырезать седловину в круглой трубе.

Сразу отвечаем на вопрос: зачем это нужно?

Это нужно для того, чтобы в дальнейшем можно было приварить заготовку к другому отрезку круглой трубы (такого же диаметра) под прямым углом.

Хотим также поделиться с вами простым способом изготовления круглых палочек из дерева.

Приступаем к работе

Берем исходный кусок круглой трубы, в котором надо вырезать седловину. Отступаем от края 1 см, и ставим отметку.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

Оборачиваем трубу куском бумаги или малярным скотчем, и проводим линию по всей окружности.

10 способов как вырезать седловину в круглой трубе

Из бумаги вырезаем кусок нужного размера. Оборачиваем его вокруг трубы, и соединяем края при помощи малярного скотча.

10 способов как вырезать седловину в круглой трубе

Далее снимаем бумажный цилиндр с трубы, и сгибаем его, придавая плоскую форму.

10 способов как вырезать седловину в круглой трубе

После этого один край бумажного шаблона прикладываем к отметке на трубе, которую мы делали в самом начале.

10 способов как вырезать седловину в круглой трубе

В том месте, где кончается второй край шаблона, делаем еще одну отметку.

Затем берем кусок картона, прикладываем его к двум отметкам на трубе, и рисуем маркером дугообразную линию (сначала с одной стороны, а потом — с другой).

10 способов как вырезать седловину в круглой трубе

Ну а дальше все просто: с помощью болгарки вырезаем седловину. Края обрабатываем напильником.

10 способов как вырезать седловину в круглой трубе

Трубу с седловиной прикладываем ко второй трубу, выставляем под углом 90 градусов, и обвариваем.

10 способов как вырезать седловину в круглой трубе

Видео

Подробно о том, как вырезать седловину в круглой трубе, смотрите на видео ниже. Идеей поделился автор YouTube канала HD karya.

10 способов как вырезать седловину в круглой трубеCoba…!Teknik trik mudah untuk pemula dari pemula,PASTI BISA..!!!

Шаблон для разметки труб из сварочных электродов

Начинающим сварщикам далеко не всегда удается качественно сварить круглые трубы между собой (особенно если нужно варить под углом 30 или 45 градусов).

Чтобы облегчить процесс разметки труб и при этом сделать разметку максимально точно и быстро, можно использовать простой шаблон из электродов.

10 способов как вырезать седловину в круглой трубе

Процесс изготовления шаблона

Сделать удобный шаблон для разметки труб из электродов очень просто. Для этого потребуется отрезок трубы, которую нужно приварить (или можно взять за основу «левую» трубу, но аналогичного диаметра).

Надеваем на нее два металлических хомута, после чего укладываем на «подушку» из электродов.

10 способов как вырезать седловину в круглой трубе

Под электродами предварительно нужно положить веревку — берем ее концы в руки, после чего поднимаем вверх.

Концы электродов фиксируем при помощи резинок. Затем вынимаем трубу, и получаем в итоге «желобок» из электродов.

Как сделать разметку по шаблону

10 способов как вырезать седловину в круглой трубе

Приставляем получившийся шаблон к трубе, к которой нужно приварить второй отрезок трубы, а затем необходимо выдвинуть электроды так, чтобы они равномерно касались всей поверхности заготовки.

После этого надеваем шаблон обратно на трубу, которая будет привариться и маркером делаем разметку.

10 способов как вырезать седловину в круглой трубе

При помощи болгарки делаем в трубе вырез нужной формы, а потом привариваем ее. За счет максимально плотного прилегания двух заготовок шов получается, если и не идеальным, то по крайней мере качественным и надежным.

Видео

Подробнее о том, как сделать такой самодельный шаблон из электродов, смотрите в данном видеоролике.

10 способов как вырезать седловину в круглой трубеUnique idea for pipe welding…

Мощный станок для вырезания седловин в трубах

Для изготовления данного станка потребуются куски толстого листового металла, швеллер, профильная труба, куски металлического уголка, втулки из толстостенной трубы, а также другие детали, включая болты с гайками и шайбы.

Первым делом из листового металла автор вырезает неподвижную площадку, к которой будут крепиться основные элементы станка. Привариваем к ней отрезок круглой трубы.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

Из металла такой же толщины автор вырезает квадратную пластину — основание станка. Сверлим в нем крепежные отверстия. Потом соединяем неподвижную площадку и основание вместе.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

Советуем также прочитать статью-обзор: как изготовить небольшой настольный станочек для снятия изоляции с кабелей и проводов.

Далее отрезаем кусок швеллера и сверлим в нем отверстия.

Привариваем швеллер к неподвижной площадке, установив его вертикально. Сварные швы надо зачистить болгаркой.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

Отрезаем два куска прямоугольной профтрубы и два уголка.

В профильных трубах вырезаем «посадочные места» под уголки. Вставляем уголки и обвариваем.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

После этого отрезаем две металлических пластины, и привариваем их к торцам профильных труб. Получившиеся детали привариваем к неподвижной площадке параллельно друг другу.

10 способов как вырезать седловину в круглой трубе

Основные этапы работ

На следующем этапе к задней стенке швеллера необходимо будет приварить три втулки из толстостенной круглой трубы.

10 способов как вырезать седловину в круглой трубе

Далее отрезаем кусок профильной трубы, и сверлим в нем три отверстия. В центральное отверстие ввариваем гайку. В крайние отверстия вставляем болты и обвариваем.

10 способов как вырезать седловину в круглой трубе

Устанавливаем получившуюся деталь на свое место. К концам болтов крепим две детали, вырезанные из швеллера.

10 способов как вырезать седловину в круглой трубе

Затем необходимо будет закрепить три куска мотоциклетной цепи (для фиксации трубы), как показано на фото ниже.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

Изготовление поворотной площадки

Из листового металла автор вырезает поворотную площадку. Сверлим в ней отверстие и ввариваем гайку.

Потом привариваем по краям площадки два куска уголка (в них предварительно нужно просверлить отверстия).

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

Следующим шагом будет вырезание куска швеллера для изготовления верхней платформы поворотной части. Также отрезаем четыре полосы металла. Крепим их к швеллеру.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

Далее соединяем верхнюю платформу с самой поворотной площадкой. По бокам устанавливаем пружины.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

К верхней платформе крепим корпусные подшипники. В них вставляем вал, на конце которого крепится патрон. Затем устанавливаем ходовой винт и дополнительный элемент для регулировки положения поворотной площадки.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

Видео

Подробно о том, как сделать своими руками мощный станок для вырезания седловин в трубах, можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала Rock & Fix.

Как сделать станок-труборез для вырезания седловины

Для сварки круглых труб часто приходится вырезать в заготовках седловины — чтобы стыковка была более качественной.

Для выполнения данной операции рекомендуем использовать станок-труборез. Ну а чтобы не тратить деньги на покупку заводских агрегатов, расскажем, как сделать его своими руками.

Самодельная конструкция состоит из:

  • основания;
  • трубных тисков — для фиксации заготовки;
  • поворотной площадки, на которой закреплены корпусные подшипники с валом.

Обратите внимание: в данном случае не нужен будет дополнительный переходник в виде сверлильного патрона.

Коронка по металлу крепится на конце вала, а хвостовик вала фиксируется в патроне электродрели. Однако при необходимости можно установить и сверлильный патрон (такая возможность по умолчанию присутствует).

Идея изготовления данной конструкции принадлежит автору YouTube канала Workshop From Scratch.

Основные этапы работ

Первым делом необходимо будет изготовить основание трубореза.

Для этого вырезаем из листового металла две пластины нужного размера и свариваем их вместе, как показано на фото ниже. Острые углы закругляем.

10 способов как вырезать седловину в круглой трубе

Далее приступаем к изготовлению трубных тисков. Они состоят из двух частей: неподвижного упора и подвижной прижимной губки.

Сначала привариваем к основанию неподвижный упор. Напротив надо приварить пластину с направляющей гайкой для ходового винта.

10 способов как вырезать седловину в круглой трубе

Далее изготавливаем и устанавливаем подвижную прижимную губку. Крепим к ней ходовой винт с воротком.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

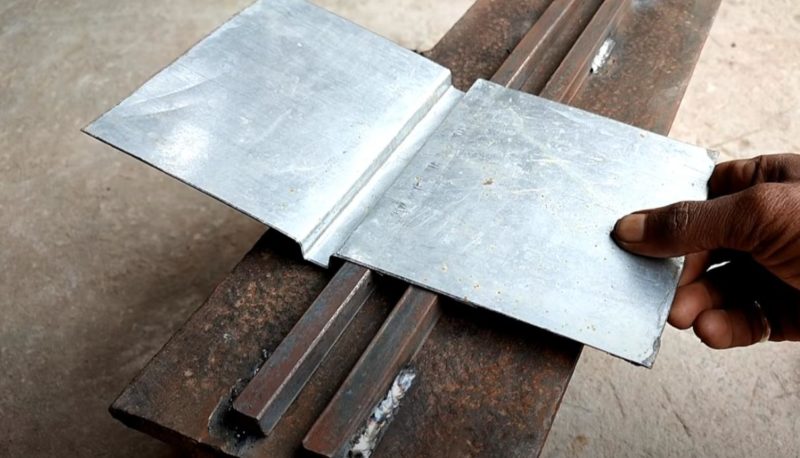

На следующем этапе из листового металла изготавливаем подвижную площадку. Крепим ее к основанию.

10 способов как вырезать седловину в круглой трубе

К площадке крепим два металлических бруска, к которым прикручиваем корпусные подшипники.

10 способов как вырезать седловину в круглой трубе

На токарном станке вытачиваем вал. Вставляем его в корпусные подшипники. Потом собираем станину и крепим к ней труборез.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

Видео

Если вам нужно больше информации о том, как сделать станок-труборез для вырезания седловины — рекомендуем посмотреть авторский видеоролик.

10 способов как вырезать седловину в круглой трубеHomemade Tube Notcher

Приспособление для обрезки седловин на торцах круглых труб

Для качественной сварки круглых металлических труб необходимо обеспечить хорошее прилегание заготовок.

Для этого на торце трубы нужно обрезать седловину. Сделать это максимально точно поможет самодельная приспособа.

10 способов как вырезать седловину в круглой трубе

Причем нужно отметить, что данная самоделка по качеству практически ничем не уступает заводским моделям, но обойдется намного дешевле.

Так что имеет смысл потратить некоторое время и сделать такое приспособление — в домашней мастерской пригодится.

Первым делом мастер нарезает все необходимые заготовки, которые будут использоваться в процессе работы.

В качестве основания используется стальная толстая пластина. На нее устанавливается поворотная платформа, которая позволит регулировать угол реза.

10 способов как вырезать седловину в круглой трубе

Основные этапы работ

На следующем этапе из обрезков пластины, куска уголка и шпильки мастер изготавливает зажим, который будет фиксировать заготовку. Все детали свариваются между собой и привариваются к основанию.

10 способов как вырезать седловину в круглой трубе

После этого останется только зачистить сварные швы и покрасить самоделку. Устанавливается коронка по металлу нужного диаметра, и можно испытать данное приспособление в работе.

10 способов как вырезать седловину в круглой трубе

В качестве привода используется электрическая сетевая дрель.

На конце прутка, к которому крепится коронка, необходимо выточить хвостовик. При работе обязательно используйте СОЖ.

10 способов как вырезать седловину в круглой трубе

Видео

Подробно о том, как сделать своими руками приспособу для обрезки седловин на торцах круглых труб, смотрите в данном видеоролике.

10 способов как вырезать седловину в круглой трубеMake A Pipe Notcher | Homemade Tube Notcher | Diamleon Diy Builds

Мини станок для обрезки седловин на торцах труб

В данном обзоре автор показывает, как сделать мини станок для обрезки седловин на торцах круглых и профильных труб.

10 способов как вырезать седловину в круглой трубе

Сама конструкция несложная, поэтому такой станок можно без проблем изготовить своими руками. Главное — найти необходимое количество материала.

Использование самодельного мини станка упрощает подготовку круглых труб для их дальнейшего соединения под требуемым углом (от 0 до 90 градусов).

10 способов как вырезать седловину в круглой трубе

Приспособление можно установить на рабочий стол, а также закрепить на других горизонтальных поверхностях в гараже и домашней мастерской.

Основные этапы работ

Первым делом из металла толщиной не менее 12-14 мм надо будет вырезать две одинаковые по форме детали, но разные по длине.

10 способов как вырезать седловину в круглой трубе

Обе детали соединяются между собой с помощью болта. К одной из заготовок автор крепит корпусные подшипники, в которые потом будет вставляться вал.

10 способов как вырезать седловину в круглой трубе

На токарном станке автор вытачивает вал. На одном конце вала хвостовик для патрона дрели, на другом — резьба, на которую накручивается коронка по металлу.

10 способов как вырезать седловину в круглой трубе

К второй заготовке (пластине) нужно будет приварить две упорные губки, к которым будет прижиматься труба. Далее автор делает сам прижим для трубы.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

Видео

Подробно о том, как своими руками сделать мини станок для обрезки седловин на торцах труб, смотрите на видео.

10 способов как вырезать седловину в круглой трубеHomemade tube notcher | Drill Hack #1 * subtitles *

Как сделать мини станочек для вырезания седловин с использованием корпусных подшипников

В данном обзоре автор поделится идеей, как сделать своими руками небольшой станочек, с помощью которого можно будет вырезать седловины в круглых и профильных трубах.

Первым делом необходимо будет извлечь шток из гильзы автомобильного амортизатора.

Без болгарки с отрезным диском тут не обойтись, и лучше делать эту операцию на улице. Также потребуются корпусные подшипники в количестве двух штук.

10 способов как вырезать седловину в круглой трубе

Читайте также: как сделать своими руками самодельные мини тисы для фиксации круглых труб.

Далее необходимо будет отрезать кусок швеллера длиной 70 мм. После этого размечаем и сверлим отверстия диаметром 8 мм.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

С помощью угольника размечаем с двух сторон каждого отверстия линии под 45 градусов, затем вырезаем кусочки металла треугольной формы.

10 способов как вырезать седловину в круглой трубе

Основные этапы работ

На следующем этапе приступаем к изготовлению прижимных губок. Для этого вырезаем заготовку из металлической полосы 30 мм (толщина — 8 мм), длина которой должна быть равна длине швеллера — 70 мм.

10 способов как вырезать седловину в круглой трубе

В швеллере и полосе металла сверлим по два соосных отверстия диаметром 12 мм.

Затем автор отрезает еще одну полосу длиной 70 мм.

В ней также нужно просверлить отверстия диаметром 12 мм по краям, и еще одно по центру — диаметром 16 мм под болт М16.

10 способов как вырезать седловину в круглой трубе

Сверлим по центру болта отверстие, затем вырезаем два круглых металлических прутка диаметром 12 мм (длина заготовок — 110 мм), после чего можно приступать к сборке прижима.

10 способов как вырезать седловину в круглой трубе

10 способов как вырезать седловину в круглой трубе

Вырезаем пластину из листа металла толщиной 6 мм. Привариваем кусок профильной трубы, а к ней — самодельный прижим.

Также из двух отрезков профиля автор делает опоры для корпусных подшипников. В профильных трубах нужно просверлить отверстия и вварить в них шпильки.

10 способов как вырезать седловину в круглой трубе

Из листового металла толщиной 6 мм автор вырезает еще одну пластину (подвижную площадку, которую можно выставлять под разными углами), и приваривает к ней опоры для корпусных подшипников.

10 способов как вырезать седловину в круглой трубе

Затем останется только установить шток амортизатора. Хвостовик штока вставляем в дрель, и можно работать.

Видео

Подробно о том, как сделать мини станочек для вырезания седловин, можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала «Самоделкин Иван».

10 способов как вырезать седловину в круглой трубеШИКАРНАЯ ИДЕЯ ИЗ СТАРОЙ СТОЙКИ!
10 способов как вырезать седловину в круглой трубе
Андрей Васильев
Задать вопрос
Добавить комментарий

Ваш адрес email не будет опубликован.

Как красиво оформить стену под телевизор
Съемные прижимные губки для струбцины
