10 идей как сделать циркуль для работы в мастерской

Циркуль полезен не только на уроках геометрии, но и в домашней мастерской или гараже. Причем разновидностей инструментального циркуля бывает очень много. В сегодняшней статье расскажем, как изготовить циркуль своими руками.

Содержимое

Самодельный циркуль из подшипников для плазмореза

При вырезании при помощи плазмореза круглых дисков из листового металла далеко не всегда удается добиться того, чтобы края заготовок были ровными. Как правило, чем больше диаметр диска, который надо вырезать плазморезом, тем сильнее устает рука, и, соответственно, больше вероятность отрезать криво.

10 идей как сделать циркуль для работы в мастерской

10 идей как сделать циркуль для работы в мастерской Читайте также: Декоративный элемент из профильной трубы своими руками

Чтобы решить данную проблему, можно использовать самодельный разборной «циркуль» из подшипников и неодимового магнита.

При помощи этого приспособления круги из листового металла будут получаться более ровными и аккуратными. Сама самоделка очень простая — изготовить такой циркуль можно своими руками из подручных материалов.

Основные этапы работ

10 идей как сделать циркуль для работы в мастерской

Чтобы сделать циркуль для плазмореза, помимо подшипников и плашкодержателя, потребуется также отрезок стального прутка диаметром 8–10 мм, неодимовый магнит и 2 удлиненные гайки с болтом.

10 идей как сделать циркуль для работы в мастерской

10 идей как сделать циркуль для работы в мастерской Читайте также: Держатель для ножовочного полотна по металлу

Внутрь плашкодержателя вставляется подшипник и неодимовый магнит, детали фиксируются при помощи прижимных винтов.

В удлиненной гайке посередине сверлим отверстие, привариваем к ней простую гайку, а затем соединяем со второй длинной гайкой.

10 идей как сделать циркуль для работы в мастерской

Затем необходимо соединить получившуюся деталь с плашкодержателем. Далее из подшипника и подручных материалов изготавливаем «посадочное гнездо» под сопло плазмореза.

В завершении останется лишь собрать все элементы конструкции воедино, после чего можно будет приступать к работе.

10 идей как сделать циркуль для работы в мастерской Читайте также: Детский экскаватор из ступицы, колесного диска и профтрубы

10 идей как сделать циркуль для работы в мастерской

Видео

Пошаговый процесс изготовления и сборки самодельного циркуля для плазмореза смотрите в видеоролике на сайте.

10 идей как сделать циркуль для работы в мастерскойЦиркуль из обычных подшипников!!!Для плазмореза!

Деревянный циркуль-резак для работы с бумагой

Мастер поделился идеей, как из обрезков пиломатериалов сделать своими руками полезный инструмент — циркуль-резак для работы с бумагой.

При помощи этого самодельного приспособления можно вырезать из бумаги круги разного диаметра.

10 идей как сделать циркуль для работы в мастерской

10 идей как сделать циркуль для работы в мастерской Читайте также: Как сделать латунный корпус для рулетки своими руками

Впрочем, вырезать круги можно не только из обычной бумаги или картона, а еще, например, из наждачки или линолеума.

Рекомендуем прочитать статью: быстрый способ покраски декоративных кирпичиков из гипса.

Основные этапы работ

Первым делом необходимо будет отпилить деревянную рейку подходящей длины. Вырезаем в ней продольный паз.

После этого нужно будет подготовить подходящего размера деревянный брусок. Выбираем в нем паз, и потом соединяем с рейкой.

10 идей как сделать циркуль для работы в мастерской

Далее изготавливаем деревянную колодку, внутри которой будет перемещаться рейка. Сверху колодки крепится ручка, а снизу — иголка (можно сделать из самореза).

10 идей как сделать циркуль для работы в мастерской

Изготовленные деревянные элементы можно покрыть лаком или минеральным маслом. Потом приступаем к сборке.

Соединяем рейку с колодкой с помощью болта, и затем фиксируем самодельной барашковой гайкой из дерева.

10 идей как сделать циркуль для работы в мастерской

К деревянному бруску, который находится на торце подвижной рейки, крепится нож, который и будет резать бумагу.

Видео

Подробно о том, как сделать циркуль-резак для работы с бумагой и другими материалами, можно посмотреть на видео ниже. Данной идеей поделился автор YouTube канала Ohyo56.

10 идей как сделать циркуль для работы в мастерскойCut the paper into a circle and jig

Самодельный циркуль для разметки круглых труб

Чтобы удобно было размечать круглые трубы для вырезки седловин, автор YouTube канала Mr SunY предлагает использовать самодельный «циркуль», который можно изготовить из обрезков металла.

Теоретически для разметки можно использовать и обычный циркуль, но мастера-самодельщики легких путей не ищут, поэтому постоянно придумывают что-то свое.

Для изготовления самодельного приспособления потребуется металлическая полоса или, как вариант — листовой металл.

Основные этапы работ

Первым делом отрезаем от металлической полосы два кусочка одинаковой длины. Одну из заготовок надо обрезать, как показано на фото ниже.

10 идей как сделать циркуль для работы в мастерской

Далее нам потребуется кусочек толстого металла (можно взять квадратный пруток). Свариваем все три заготовки вместе. Зачищаем сварные швы болгаркой.

10 идей как сделать циркуль для работы в мастерской

В верхней и нижней части самоделки высверливаем отверстия, и нарезаем в них резьбу при помощи метчика.

10 идей как сделать циркуль для работы в мастерской

В нижнее отверстие будет вкручиваться болт, который будет фиксировать «циркуль» непосредственно к заготовке. В верхнее отверстие будет вкручиваться винт для фиксации нитки.

10 идей как сделать циркуль для работы в мастерской

На следующем этапе нам потребуется металлическая пластина. Размечаем ее, и высверливаем отверстия.

10 идей как сделать циркуль для работы в мастерской

С помощью капроновой нитки крепим пластину с отверстиями к верхней части самодельного устройства.

10 идей как сделать циркуль для работы в мастерской

Как пользоваться приспособлением?

Фиксируем самодельный разметочный «циркуль» к трубе (или другой заготовке — например, листовому металлу).

Вставляем в отверстие в пластине кончик маркера, и дальше делаем разметку. Главное, чтобы нитка была натянутой. Как видите, все очень просто и предельно понятно.

10 идей как сделать циркуль для работы в мастерской

10 идей как сделать циркуль для работы в мастерской

Понимаем, что многие мастера скептически отнесутся к данной самоделке, но все же интересно узнать на этот счет ваше мнение. Поделитесь в комментариях.

Видео

Подробно о том, как изготовить своими руками «циркуль» для разметки круглых труб, можно посмотреть в авторском видеоролике ниже. Спасибо за внимание.

10 идей как сделать циркуль для работы в мастерскойEASY TO MAKE VERY USEFUL TOOL

Разметочный циркуль из фанеры и алюминиевого профиля

С разметкой заготовок приходится сталкиваться каждому мастеру: от новичка до профессионала. И когда дело доходит до разметки окружностей, то циркуль в данном деле незаменим.

В этом обзоре автор показывает, как сделать своими руками простой, но удобный в использовании разметочный циркуль. Потребуется кусок фанеры и профиль из алюминия.

При желании фанеру можно без проблем заменить куском дерева (желательно твердых пород). В данной статье рассмотрим пример изготовления разметочного циркуля именно из фанеры.

Рекомендуем также прочитать: как изготовить разметочный инструмент для столярных работ своими руками. Эта самоделка пригодится в любой домашней мастерской.

Основные этапы работ

Первым делом от куска фанеры необходимо будет отпилить брусок подходящей длины. Потом в заготовке надо сделать продольный паз. В него устанавливается алюминиевый профиль.

10 идей как сделать циркуль для работы в мастерской

Далее на торце заготовки мастер делает полукруглый паз, а на другой стороне — сверлит отверстие под карандаш.

10 идей как сделать циркуль для работы в мастерской

На следующем этапе необходимо изготовить фиксирующий болт, который будет фиксировать карандаш. Кстати, большое отверстие позволяет установить также ручку или маркер.

10 идей как сделать циркуль для работы в мастерской

В алюминиевом профиле автор сверлит отверстие и нарезает в нем резьбу. В это отверстие вкручиваем винтик. Конец метиза нужно заточить на наждачном станке или с помощью УШМ.

10 идей как сделать циркуль для работы в мастерской

Видео

После этого останется только собрать инструмент, и можно испытать его в работе. Подробно о том, как изготовить простой разметочный циркуль своими руками, смотрите в авторском видеоролике.

10 идей как сделать циркуль для работы в мастерскойHOW TO MAKE A ROUTING COMPASS | MAKING A 2 IN 1 JIG

Роликовый циркуль для разметки круглых заготовок

С помощью этого простого приспособления можно быстро начертить окружность любого диаметра на круглой заготовке.

Ролики в точности повторяют контур размечаемой детали, а штанга с маркером выполняет остальную часть работы.

Приспособление облегчит разметку металлических, пластиковых и деревянных заготовок. Считаем, что такой инструмент должен быть в домашней мастерской. Тем более что сделать его своими руками очень просто.

Необходимые материалы:

  • стальной круглый пруток;
  • удлиненная муфта;
  • болты с гайками;
  • металлическая полоса.

Идея изготовления роликового циркуля принадлежит автору YouTube канала Be Creative — берите на заметку!

Основные этапы работ

Первым делом отрезаем кусок от металлической полосы (можно использовать как алюминиевую, так и стальную полосу). Закругляем острые углы болгаркой. Высверливаем в заготовке три отверстия: по краям и по центру.

10 идей как сделать циркуль для работы в мастерской

Далее подготавливаем подшипники. Устанавливаем их по краям металлической полосы. Фиксируем при помощи болтов с гайками. Между подшипниками и полосой обязательно устанавливаем металлические шайбы.

10 идей как сделать циркуль для работы в мастерской

На следующем этапе подготавливаем удлиненную муфту. Посередине высверливаем сквозное отверстие. Нарезаем в нем резьбу метчиком.

10 идей как сделать циркуль для работы в мастерской

С помощью болта крепим удлиненную муфту к центральной части металлической полосы, как показано на фото ниже.

10 идей как сделать циркуль для работы в мастерской

10 идей как сделать циркуль для работы в мастерской

После этого останется только изготовить штангу.

Отрезаем кусок стального круглого прутка и привариваем к нему шестигранную гайку. Вставляем штангу в удлиненную муфту и фиксируем винтом.

10 идей как сделать циркуль для работы в мастерской

Самодельное приспособление готово. В результате у нас получилась вполне годная вещь: простая в изготовлении и очень удобная в использовании.

Видео

Подробнее о том, как изготовить своими руками роликовый циркуль, можно посмотреть ниже — в авторском видеоролике.

10 идей как сделать циркуль для работы в мастерскойDIY USEFUL TOOL FOR MARKING | DIY TOOL IDEA

Как сделать столярный циркуль из обрезков металла

Конечно, сегодня в магазине можно купить циркуль самых разных размеров, начиная от обычного школьного и заканчивая строительным.

Но при наличии свободного времени столярный циркуль для домашней мастерской можно сделать своими руками — из обрезков металла.

10 идей как сделать циркуль для работы в мастерской

Для изготовления самодельного «вечного» циркуля потребуется два отрезка профильной трубы длиной 20–30 см, кусок сверла (по дереву или металлу), гайки с болтом, а также стальная дужка с прорезью, которую можно сделать самостоятельно из листового металла.

Основные этапы работ

Первым делом к отрезкам профиля нужно приварить гайки, которые будут соединяться при помощи болта.

Края профильных труб (ножек циркуля) обрезаем под углом 45 градусов, а место сварки зачищаем при помощи угловой шлифмашинки с лепестковым кругом.

10 идей как сделать циркуль для работы в мастерской

Затем зажимаем отрезок сверла в патроне дрели и стачиваем хвостовую часть под конус с помощью болгарки.

Полученную заготовку вставляем в профильную трубу и обвариваем. В другой ножке циркуля сверлим отверстие и привариваем гайку для фиксирующего болта.

10 идей как сделать циркуль для работы в мастерской

На следующем этапе работ соединяем между собой две половинки столярного циркуля с помощью болта или шпильки с гайкой, после чего все лишнее обрезаем УШМ или обычной ручной ножовкой.

10 идей как сделать циркуль для работы в мастерской

В качестве дужки циркуля можно использовать натяжитель ремня генератора от грузовика или трактора.

Для установки дужки в профильных трубах сверлим отверстия и привариваем болты. Затем останется только покрасить основные детали и собрать столярный циркуль.

Циркуль для черчения на металлических заготовках

При помощи простого самодельного циркуля по металлу, который можно изготовить из доступных материалов, очень удобно чертить окружности разного диаметра и радиусы на металлических заготовках.

Такой инструмент пригодится в любой домашней мастерской, особенно, если вам часто приходится сталкиваться с металлообработкой.

Первым делом необходимо будет нарисовать и вырезать четыре шаблона основных элементов будущего циркуля.

Длинная ножка должна быть длиной 200 мм, коротка — 170 мм. Также надо будет сделать две «насадки» длиной по 70 мм.

Переносим бумажные шаблоны на металлическую заготовку толщиной 2 мм. Чтобы зафиксировать их на поверхности, воспользуемся клеем. Также можно просто «прихватить» шаблоны при помощи обычного скотча.

10 идей как сделать циркуль для работы в мастерской

Основные этапы работ

Вырезаем из стальной пластины четыре заготовки.

Это можно сделать, используя болгарку, или на ленточной пиле с полотном по металлу. Электролобзиком в данном случае пользоваться будет не очень удобно.

После того, как вырезали все заготовки, обрабатываем детали на ленточно-шлифовальном станке, чтобы убрать заусенцы и придать им необходимую форму.

10 идей как сделать циркуль для работы в мастерской

На последнем этапе стыкуем две «ножки», далее крепим два «коротыша» и обвариваем. Наводим красоту на шлифовке.

Потом останется только просверлить отверстие для соединительного болта, и два отверстия в торцах «ножек» для установки твердосплавных кончиков.

10 идей как сделать циркуль для работы в мастерской

Магнитный циркуль для угловой шлифмашинки

Вырезать ровное круглое отверстие в листовом металле с помощью болгарки с отрезным диском, удерживая ее в руках, весьма проблематично. У новичка такой «трюк» точно не получится.

10 идей как сделать циркуль для работы в мастерской

В данном обзоре автор предлагает использовать самодельный магнитный «циркуль» для угловой шлифмашинки.

Для изготовления данного приспособления используются в основном подручные материалы.

Первым делом отделяем магнит от корпуса динамика. Затем разбираем его: получаем две пластины и сам магнит.

10 идей как сделать циркуль для работы в мастерской

Для изготовления самоделки потребуется пластина, которая с сердечником. Зажимаем ее в тисках и срезаем болгаркой сердечник почти заподлицо.

10 идей как сделать циркуль для работы в мастерской

Основные этапы работ

На следующем этапе необходимо будет приклеить магнит к пластине. Для этого автор использует цианакрилатный клей.

10 идей как сделать циркуль для работы в мастерской

После этого нужно отрезать два куска уголка шириной по 40 мм и сварить их вместе. Затем к получившейся детали надо приварить удлиненную гайку. В боковых стенках необходимо просверлить по одному отверстию.

10 идей как сделать циркуль для работы в мастерской

К пластине, приклеенной к магниту, нужно приварить гайку. В нее вкручиваем болт, к шляпке которого надо приварить перпендикулярно удлиненную гайку.

10 идей как сделать циркуль для работы в мастерской

И на последнем этапе останется только изготовить еще одну деталь. К куску шпильки (в торец) привариваем удлиненную гайку.

10 идей как сделать циркуль для работы в мастерской

Видео

Потом все детали надо покрасить, и можно приступать уже к сборке. Подробнее о том, как сделать магнитный «циркуль» для угловой шлифовальной машинки, можно посмотреть в видеоролике на сайте.

10 идей как сделать циркуль для работы в мастерскойBright Device of the Angle Grinder!

Самодельный циркуль по металлу из профтрубы и болтов

При помощи простого самодельного циркуля, изготовленного из обрезков профтрубы и обычных болтов, удобно размечать круглые заготовки из металла маленького и большого диаметра. Такая самоделка будет полезна в любой домашней мастерской.

10 идей как сделать циркуль для работы в мастерской

Конструкция данного приспособления очень простая, а материалы для его изготовления не надо покупать, поскольку они всегда найдутся под рукой.

Поэтому если не хотите тратить деньги, чтобы купить заводской циркуль, его можно сделать своими руками.

В первую очередь необходимо отрезать от профильной трубы 10х10 мм кусок длиной примерно 30-40 см (при необходимости можно использовать отрезок подлиннее). Также потребуется один кусок профиля 15х15 мм длиной 10 см.

10 идей как сделать циркуль для работы в мастерской

Основные этапы работ

К отрезку профиля 10х10 мм с торца нужно приварить гайку.

Сварной шов зачищаем при помощи угловой шлифовальной машинки. Затем к шпильке привариваем еще одну гайку. На лепестковом круге стачиваем на конус концы болтов разной длины.

10 идей как сделать циркуль для работы в мастерской

К отрезку профильной трубы 15х15 мм привариваем заостренный болт, который покороче.

На другой стороне профиля сверлим сквозное отверстие и привариваем гайку. В нее вкручиваем фиксирующий болт. Места сварки зачищаем болгаркой.

10 идей как сделать циркуль для работы в мастерской

В завершении приступаем к окончательной сборке данного приспособления.

Видео

Подробнее о том, как своими руками сделать простой циркуль по металлу из профтрубы и болтов, смотрите в видеоролике на сайте.

10 идей как сделать циркуль для работы в мастерскойNew Drawing Compass Tool

Разметочный циркуль из магнита от старого динамика

Магнит от старого динамика не такой мощный, как неодимовый магнит. Однако ему тоже можно найти достойное применение.

Чаще всего из таких магнитов изготавливают сварочные массы или магнитные угольники для сварки. В сегодняшней статье мы расскажем еще об одном полезном приспособлении для домашней мастерской.

Речь пойдет о разметочном циркуле для разметки окружностей на металлических заготовках (в основном — на листовом металле).

Идеей самодельного приспособления поделился с нами автор YouTube канала AX Creates. Берите себе на заметку!

Необходимые материалы:

  • магнит от старого динамика;
  • кусок трубы;
  • металлическая полоса;
  • подшипник;
  • резьбовая шпилька + шайбы с гайками соответствующего диаметра.

Процесс изготовления разметочного циркуля

Первым делом от куска круглой трубы отрезаем кольцо.

10 идей как сделать циркуль для работы в мастерской

Привариваем к нему отрезок стальной полосы с просверленным отверстием, после чего зачищаем сварные швы.

10 идей как сделать циркуль для работы в мастерской

10 идей как сделать циркуль для работы в мастерской

Внутрь кольца запрессовываем подшипник. В него вставляем кусок резьбовой шпильки, предварительно заточив один край под конус. Фиксируем шпильку с двух сторон гайками.

По центру магнита крепится болт, на который надевается металлическая полоса с кольцом и подшипником. Фиксируем ее гайкой. Дополнительно необходимо будет изготовить штангу с закрепленной на ней втулкой для установки маркера.

10 идей как сделать циркуль для работы в мастерской

Собираем все элементы конструкции воедино. Что у нас получилось в итоге, вы можете посмотреть ниже.

10 идей как сделать циркуль для работы в мастерской

10 идей как сделать циркуль для работы в мастерской

Магнит от динамика выступает в качестве основания, которое быстро фиксируется на любой поверхности из металла.

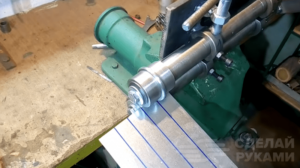

Устанавливаем маркер, фиксируем его внутри направляющей втулки. Теперь можно приступать к разметке окружностей на листовом металле.

10 идей как сделать циркуль для работы в мастерской

10 идей как сделать циркуль для работы в мастерской

Приспособление получилось действительно очень удобным в использовании. Так что можно смело делать себе такой же инструмент.

Видео

Пошаговый процесс изготовления разметочного циркуля с магнитным основанием можно посмотреть на видео ниже.

10 идей как сделать циркуль для работы в мастерскойAN INCREDIBLE DIY TOOL IDEA FROM OLD SPEAKER MAGNET!! Do Not Throw Away Old Speaker!!
10 идей как сделать циркуль для работы в мастерской
Андрей Васильев
Задать вопрос
1 Комментарий
Оставьте комментарий
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Делаем копию ножа Talon Knife из игры CS GO
Самодельная шлифовальная насадка для бормашинки
