Самодельный влагоотделитель для компрессорной установки

Самодельный влагоотделитель из фильтра для воды

Когда компрессор начинает качать воздух (например, при работе с пескоструйным аппаратом), от сжатия воздух сильно нагревается, и поэтому при попадании в шланг, который намного холоднее, образуется конденсат.

Самодельный влагоотделитель для компрессорной установки

Таким образом, в пескоструй из шланга попадает влага, в результате чего песок внутри становится мокрым и «слипается», не попадая в смеситель. Чтобы этого избежать, можно изготовить простой влагоотделитель для компрессорной установки из обычного фильтра для воды.

Основные этапы работ

Самодельный влагоотделитель для компрессорной установки Читайте также: Вращающаяся подставка из фанеры для домашней мастерской

Самодельный влагоотделитель для компрессорной установки

Для этой самоделки потребуется усиленный пластмассовый корпус от фильтра для воды, который способен выдерживать давление до 10 Бар. Обратите внимание, что фильтрующий элемент для изготовления влагоотделителя не потребуется, поэтому для удешевления конструкции в магазине можно просто купить сам корпус.

Самодельный влагоотделитель для компрессорной установки

Для изготовления самодельного устройства потребуется также отрезок полипропиленовой трубы, который вставляется внутрь колбы (длину можно отмерить по фильтрующему элементу). С одной стороны трубки необходимо просверлить небольшие отверстия.

Самодельный влагоотделитель для компрессорной установки

Самодельный влагоотделитель для компрессорной установки Читайте также: Складной регулируемый столик из фанеры для мастерской

При помощи газовой горелки нагреваем край полипропиленовой трубки, после чего вклеиваем ее в дно колбы фильтра. Свободное пространство между трубкой и стенками пластмассовой колбы необходимо заполнить силикагелем (можно также использовать самый обычный наполнитель для кошачьего туалета).

Самодельный влагоотделитель для компрессорной установки

Обратите внимание, что вход в колбу будет осуществляться через внутреннюю трубку, а выход — через внешнюю полость. Свободное пространство внутри крышки нужно заполнить поролоном. Подробный процесс изготовления самодельного влагоотделителя для компрессорной установки смотрите в видеоролике на сайте.

Самодельный влагоотделитель для компрессорной установкиВЛАГООТДЕЛИТЕЛЬ СВОИМИ РУКАМИ

Как сделать влагоотделитель для компрессора из газового баллона

В этом обзоре автор показывает, как сделать простой влагоотделитель (и маслоотделитель в том числе!) из пропанового баллона.

Самодельный влагоотделитель для компрессорной установки

Самодельный влагоотделитель для компрессорной установки Читайте также: Приспособа для резки труб большого диаметра и снятия фасок

Сама конструкция довольно простая — повторить ее не составит никаких проблем.

Перед тем как резать баллон болгаркой или сверлить, обязательно заполните его водой. Предварительно надо стравить весь газ и слить конденсат.



Самодельный влагоотделитель для компрессорной установки



Первым делом на расстоянии примерно 30-35 см от низа баллона нужно сделать болгаркой прорезь.



Самодельный влагоотделитель для компрессорной установки

Потом вставляем в эту прорезь подготовленный штуцер и обвариваем его.

В данном случае воздух с влагой, попадая в баллон, будет ударяться об стенку и стекать вниз.

Самодельный влагоотделитель для компрессорной установки

Основные этапы работ

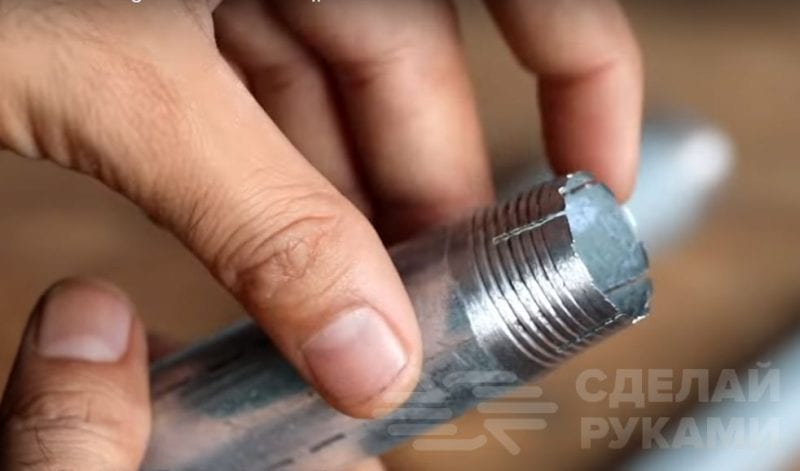

На следующем этапе по центру дна баллона автор вваривает кусок стальной трубы с резьбой, и потом накручивает на нее кран. Таким образом можно легко сливать конденсат.

Самодельный влагоотделитель для компрессорной установки

Еще один штуцер автор устанавливает уже в верхней части баллона — накручивает его прямо на вентиль.

Самодельный влагоотделитель для компрессорной установки

После этого останется только сварить ножки из профильной трубы или арматуры, и приварить их к баллону. Грунтуем и красим. Самоделка готова.

Самодельный влагоотделитель для компрессорной установки

Подробно о том, как своими руками сделать влагоотделитель для компрессора из газового баллона, вы можете посмотреть на видео.

Самодельный влагоотделитель для компрессорной установкиПростой влагоотделитель для компрессора



Самодельный влагоотделитель для компрессорной установки
