Стойка для болгарки: бюджетный вариант для мастерской

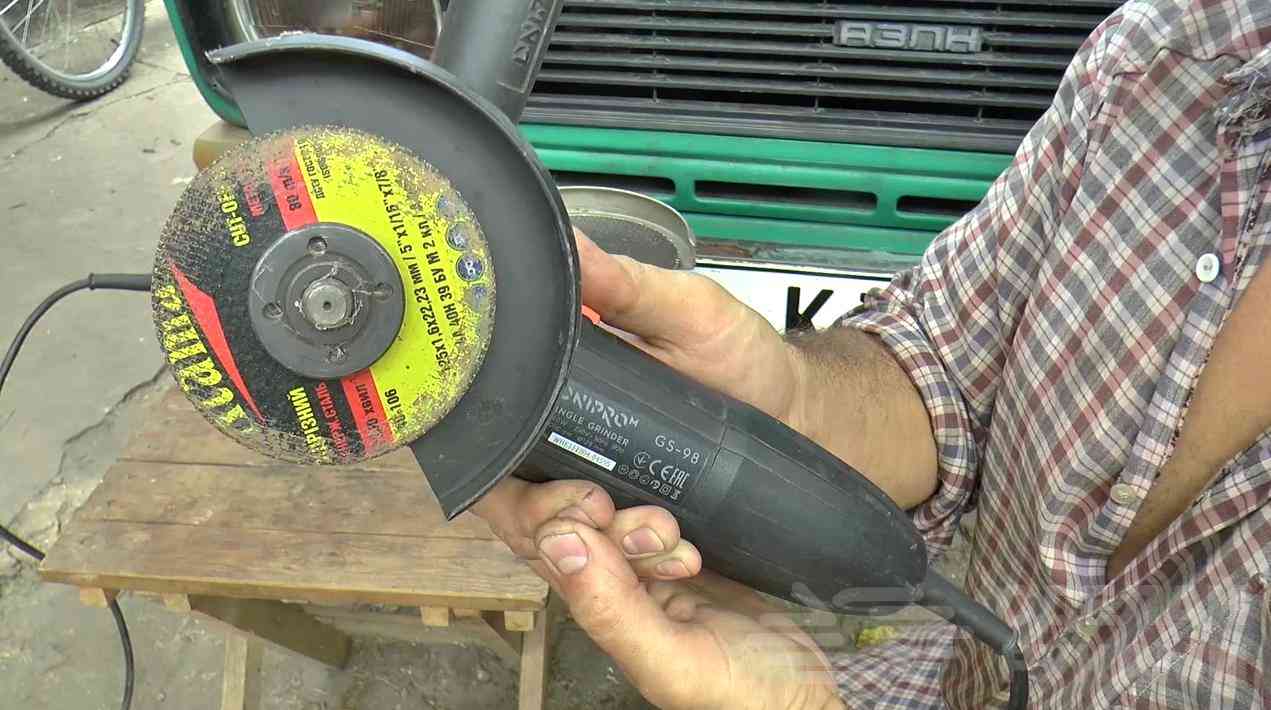

Когда нужно отрезать заготовку из металла или дерева под углом 45 или 90 градусов, то для этого лучше использовать стойку для болгарки.

Стойка для болгарки: бюджетный вариант для мастерской

Данное приспособление можно без проблем изготовить своими руками, используя подручные материалы: фанеру и профильные трубы.



Первым делом потребуется отрезать четыре куска профиля 20*20 мм с толщиной стенки 2 мм.

Стойка для болгарки: бюджетный вариант для мастерской Читайте также: Функциональный сварочный стол с поворотной платформой

Стойка для болгарки: бюджетный вариант для мастерской

Делаем разметку и сверлим в каждой заготовке отверстия: на одной стороне отступаем от края 1 см, на другой — 3 см.

Стойка для болгарки: бюджетный вариант для мастерской

Стойка для болгарки: бюджетный вариант для мастерской

После этого из кусков металлической полосы, нарезанных по размеру, нужно сделать крепление для болгарки.

Стойка для болгарки: бюджетный вариант для мастерской Читайте также: Идея для мастерской: как из обычной ручной ножовки сделать электроножовку

Стойка для болгарки: бюджетный вариант для мастерской

Основные этапы работ

На следующем этапе потребуются куски профильной трубы с ранее просверленными отверстиями, подшипники, болты с гайками и шайбами, а также кусок шпильки.

Стойка для болгарки: бюджетный вариант для мастерской

Из всех этих деталей автор собирает систему направляющих. В получившееся приспособление вставляется профильная труба. Затем выполняется регулировка — надо подкрутить гайки, чтобы избавиться от люфта.

Стойка для болгарки: бюджетный вариант для мастерской

Стойка для болгарки: бюджетный вариант для мастерской Читайте также: Инструмент для разметки круглых труб под вырезание седловины

Стойка для болгарки: бюджетный вариант для мастерской

Далее потребуется еще два куска профильной трубы и два отрезка строительного уголка. Свариваем детали вместе. В уголках сверлим крепежные отверстия.

Стойка для болгарки: бюджетный вариант для мастерской

В профильных трубах нужно будет просверлить по одному отверстию, в которые вставляем удлиненные гайки.

Из фанеры делаем основание. Прикручиваем к основанию детали из уголка и профиля, и фиксируем приспособление, изготовленное из отрезков профильной трубы 20*20 мм.

Стойка для болгарки: бюджетный вариант для мастерской Читайте также: Как из подшипников сделать ролики для подъёмных ворот

Стойка для болгарки: бюджетный вариант для мастерской

Устанавливаем на болгарку крепление и крепим к нему профильную трубу, которая затем вставляется в систему направляющих.

Стойка для болгарки: бюджетный вариант для мастерской

На последнем этапе прикручиваем к основанию упорную планку для заготовок, сделанную из уголка. Саму планку можно выставить под углом 90 и 45 градусов.

Стойка для болгарки: бюджетный вариант для мастерской

Стойка для болгарки: бюджетный вариант для мастерской

Подробно о том, как сделать бюджетную стойку для УШМ, смотрите на видео.

Стойка для болгарки: бюджетный вариант для мастерскойКЛАССНАЯ ИДЕЯ для БОЛГАРКИ! Как же я раньше не догадался!!!
Стойка для болгарки: бюджетный вариант для мастерской
