Стойка для дрели своими руками: 12 вариантов конструкции

Рассказываем, как в домашних условиях самостоятельно изготовить бюджетную сверлильную стойку для дрели. Предлагаем разные варианты на любой вкус.

Это приспособление пригодится домашним мастерам, которые не могут позволить себе приобрести сверлильный станок.

В то же время в некоторых случаях стойка выигрывает за счет своей компактности и мобильности.

Если сделать стойку небольших размеров, которая не требует установки на рабочем столе, то ее можно будет без проблем транспортировать на машине (брать с собой на выездные работы).

Стойка для дрели своими руками: 12 вариантов конструкции Читайте также: 4 способа сделать пресс для изготовления топливных брикетов

В отличие от того же сверлильного станка, она позволит сверлить отверстия как в вертикальной, так и горизонтальной плоскости (например, если нужно просверлить отверстие в стене).

Чтобы сделать стойку для дрели своими руками, будем использовать недорогие и доступные материалы. Причем стойку можно использовать не только для дрели, но и для шуруповерта.

Назначение самодельной стойки такое же, как и у сверлильного станка — вертикальное сверление отверстий под углом 90 градусов относительно заготовки.

При помощи электродрели или шуруповерта не всегда получается просверлить идеально ровные отверстия. Самодельная стойка (даже самой простейшей конструкции) позволяет легко решить эту проблему.

Конечно, стойку для электродрели можно купить в строительном магазине или заказать через интернет. Но если ваша цель —  сэкономить деньги, выгоднее будет изготовить ее своими руками.

Стойка для дрели своими руками: 12 вариантов конструкции Читайте также: Идея для мастерской: самодельная вибрационная пила на основе УШМ

Содержание

Как сделать простую сверлильную стойку для электродрели

Стойка для дрели своими руками: 12 вариантов конструкции

Первый вариант самодельной конструкции, несмотря на свою простоту, сочетает в себе сразу несколько плюсов: низкая себестоимость и функциональность.

Данная стойка больше напоминает настольный мини сверлильный станок.

Затраты на реализацию этой задумки минимальные. В любом случае такая самоделка обойдется дешевле покупки самой примитивной заводской модели.

Стойка для дрели своими руками: 12 вариантов конструкции Читайте также: Удобный слесарный зажим для домашней мастерской

Идея изготовления стойки под дрель своими руками принадлежит автору YouTube канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.

Стойка для дрели своими руками: 12 вариантов конструкции

Размер станины сверлильной стойки — 300х300 мм (однако можно сделать основание больше, если в этом есть такая необходимость).

Высота вертикальной стойки — 500 мм (опять же, можно изменить в большую или меньшую сторону, если надо).

Подвижная Т-образная часть, к которой крепится электродрель, состоит из двух деталей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).

Дополнительно используются крепежные элементы в виде болтов и гаек разного размера: М10 — для соединения деталей, М8 — для крепления дверной пружины (возвратного механизма).

Приступаем к изготовлению стойки для дрели своими руками

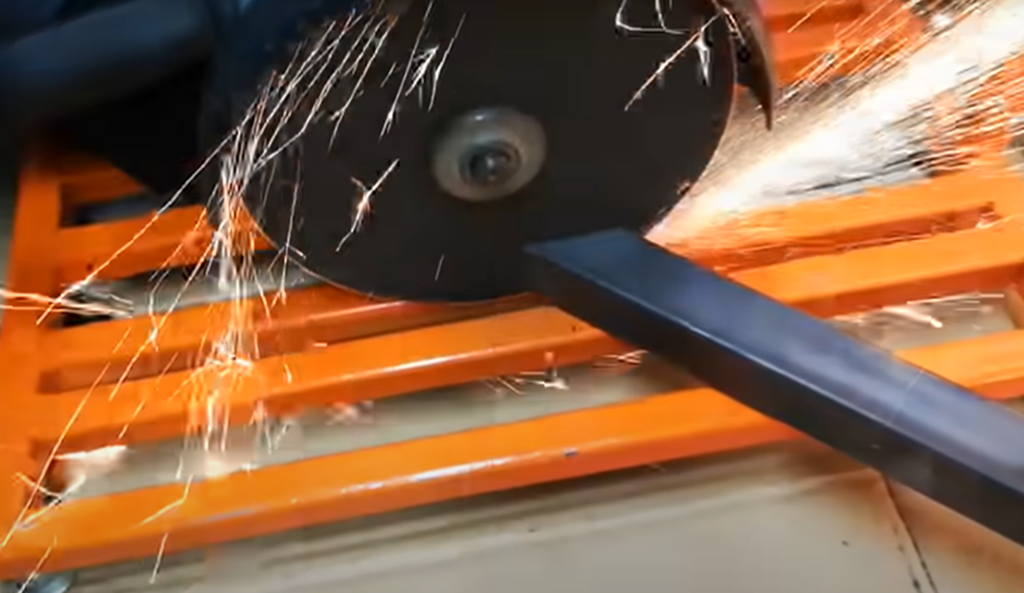

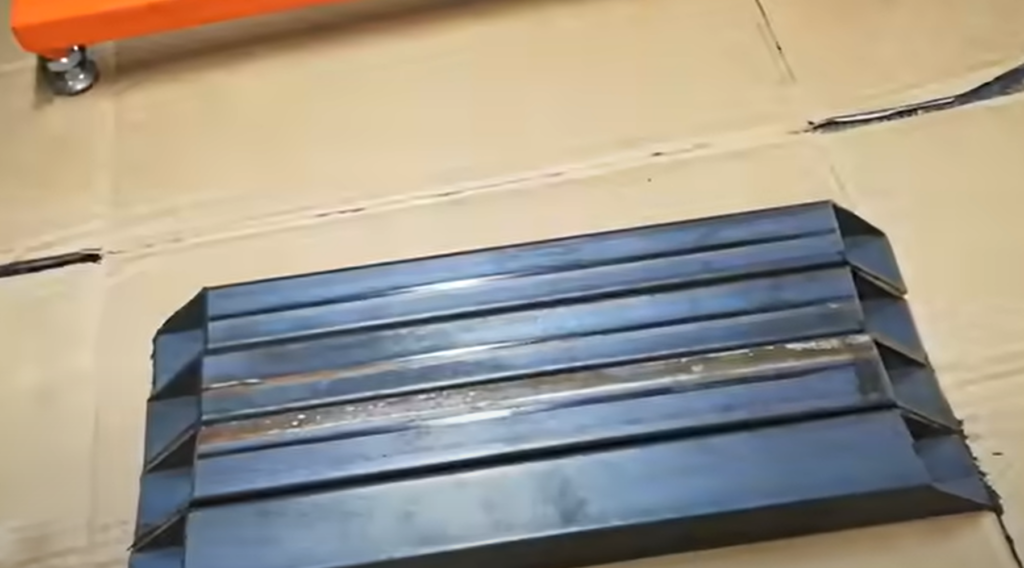

Первым делом необходимо будет изготовить станину (основание). Отрезаем четыре куска профтрубы с краями под углом 45 градусов, и свариваем их вместе.

Стойка для дрели своими руками: 12 вариантов конструкции

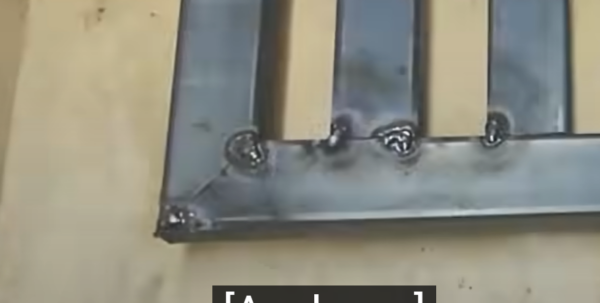

После этого отрезаем еще четыре заготовки, и привариваем их внутри получившейся рамки.

Стойка для дрели своими руками: 12 вариантов конструкции

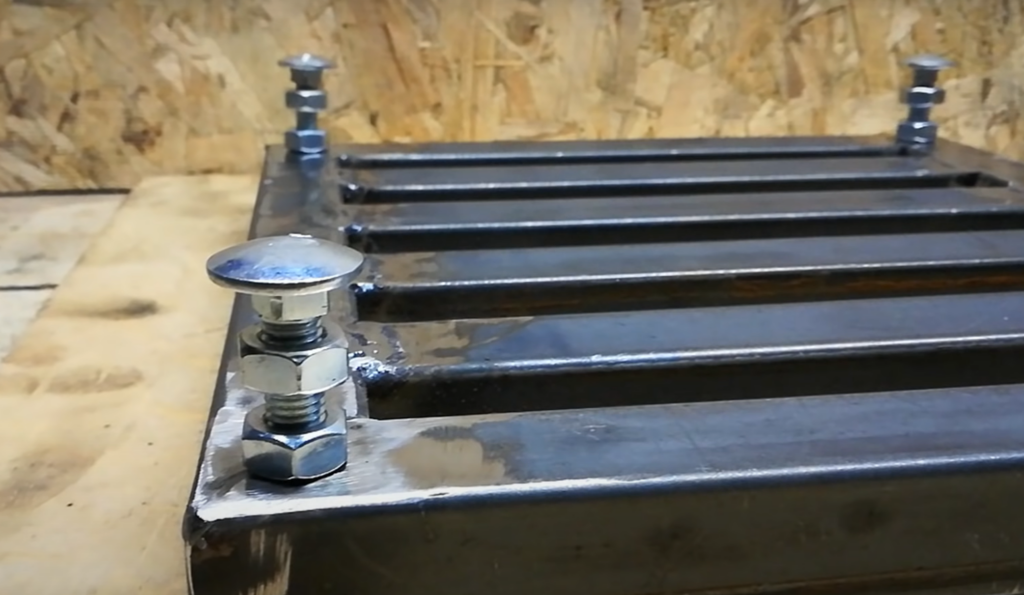

Далее необходимо будет сделать регулируемые ножки. Для этого сверлим в станине четыре отверстия по краям, и привариваем гайки. В них вкручиваем болты (они и будут выполнять роль ножек).

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

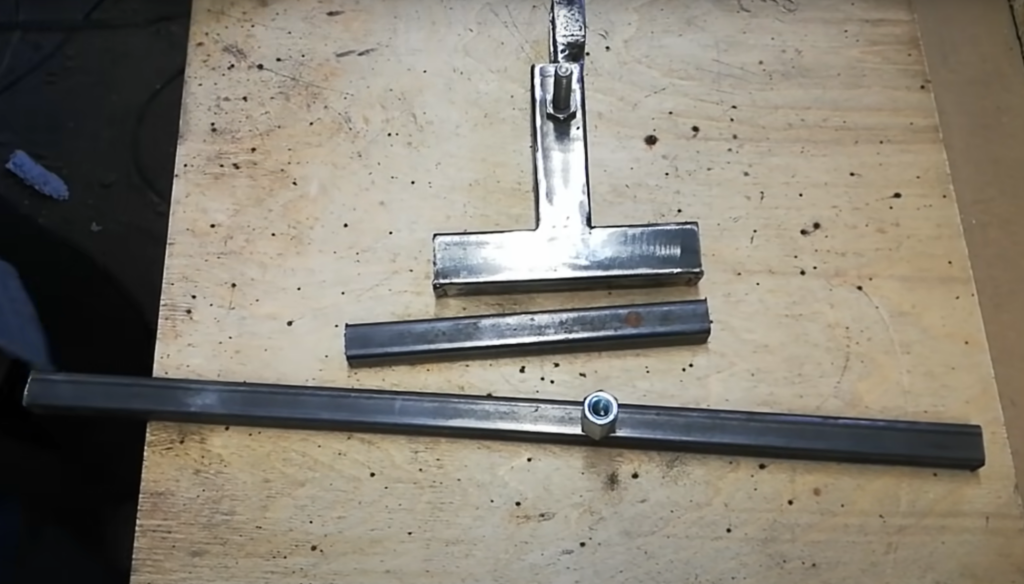

На следующем этапе изготавливаем подвижную Т-образную часть.

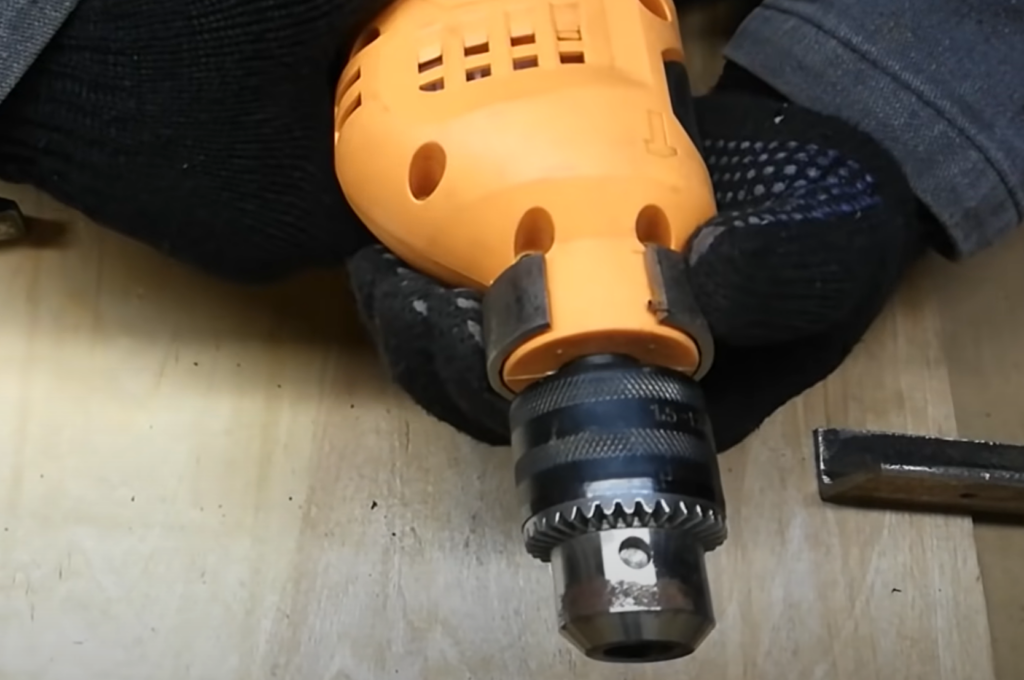

Торцевое отверстие в коротком отрезке (держателе для дрели) надо будет заглушить. Из листового металла отрезаем кусок квадратной пластины подходящего размера, вставляем в профильную трубу, и обвариваем.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

После этого необходимо изготовить хомут для крепления дрели. Его можно сделать из куска металлической круглой трубы. Разрезаем, подгоняем его по размеру, и затем привариваем две гайки.

Стойка для дрели своими руками: 12 вариантов конструкции

Отрезаем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к станине. Надеваем на нее подвижную часть. К держателю привариваем хомут.

Стойка для дрели своими руками: 12 вариантов конструкции

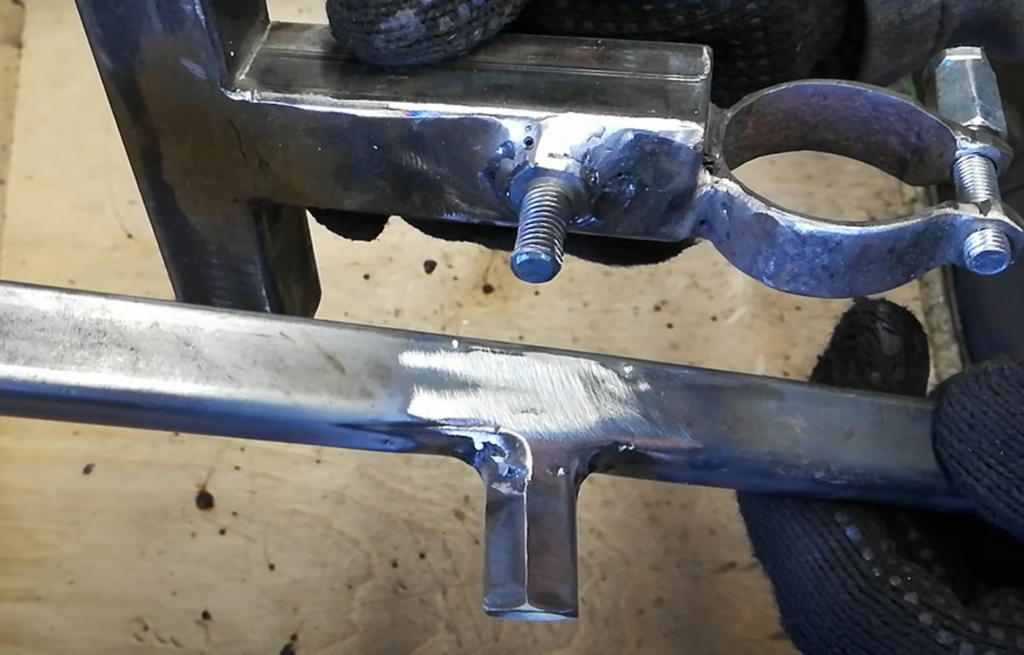

Теперь нужно будет изготовить приводной рычаг, который будет опускать подвижную часть вместе с дрелью.

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. Привариваем к рычагу удлиненную гайку, а к подвижной части надо будет приварить болт.

Стойка для дрели своими руками: 12 вариантов конструкции

Далее необходимо изготовить еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем удлиненную гайку, с другой — болт. К длинному рычагу привариваем вторую удлиненную гайку.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

Изготавливаем еще одну деталь. К шляпке болта привариваем удлиненную гайку, как показано на фото ниже.

Стойка для дрели своими руками: 12 вариантов конструкции

В станине стойки сверлим отверстие, вставляем и фиксируем деталь. Крепим к ней короткий рычаг. А к нему уже крепим приводной рычаг.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

На последнем этапе останется только установить дверную пружину, которая после сверления заготовки будет возвращать в исходное положение механизм для перемещения дрели.  Фиксируется пружина при помощи двух удлиненных гаек и болтов.

Стойка для дрели своими руками: 12 вариантов конструкции

Нижняя гайка приваривается к подвижной части, верхняя — крепится с помощью болтового соединения.

Для этого в стойке надо просверлить отверстие, в которое вставляется болт (изнутри профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.

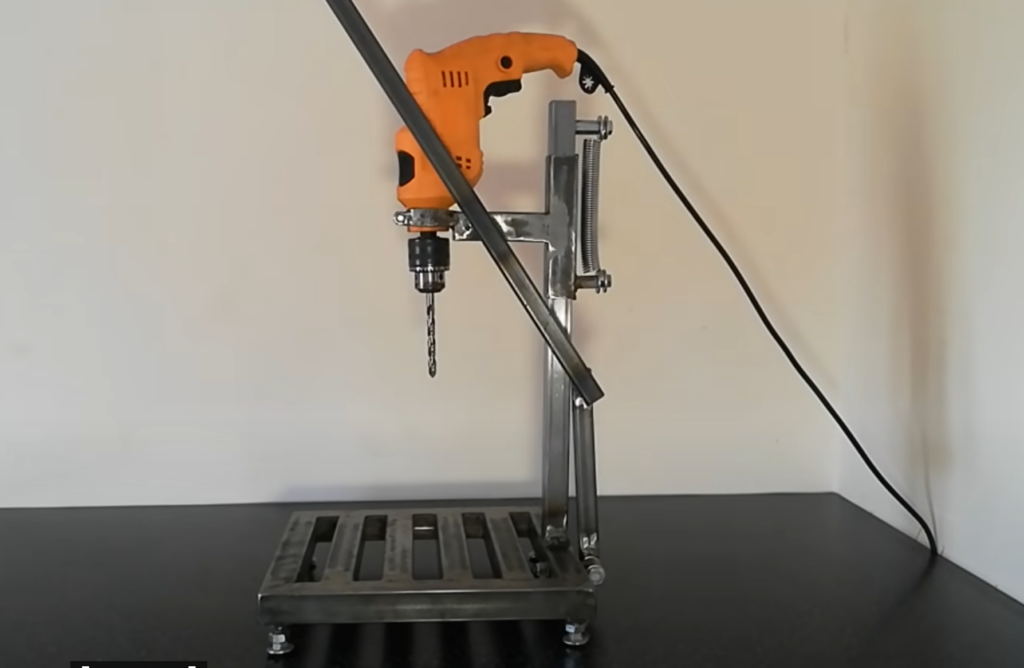

При помощи этого простого приспособления вы сможете просверлить вертикальные отверстия в заготовках из дерева, фанеры или металла, и не переживать, что что-то получится криво.

Видео по теме

Пошаговый процесс изготовления основных деталей конструкции и сборки сверлильной стойки рекомендуем посмотреть в авторском видеоролике.

Стойка для дрели своими руками: 12 вариантов конструкцииСтойка для дрели. Homemade Drill press

Самодельные стойки для дрели

Обычно для гаражных поделок используют доступные материалы, которые ждут своего часа, аккуратно прибранные, оставшиеся от других работ. На изображениях вы можете наблюдать некоторые идеи, которые вам помогут использовать различные решения. По сути, для создания стойки нужна сама дрель, станина и подающий механизм, для которого и понадобится ваша изобретательность.

Вертикальная стойка для шуруповерта своими руками

Теперь давайте рассмотрим второй вариант самодельной стойки. В целом, конструкция очень простая, но самое главное — рабочая. Идея принадлежит автору YouTube канала Gökmen ALTUNTAŞ.

Стойка для дрели своими руками: 12 вариантов конструкции

В данном случае она довольно компактная, поскольку рассчитана на использование в паре с шуруповертом.

Однако можно приспособить ее и для электродрели, немного увеличив в размерах. И получится тогда самодельная стойка для дрели.

Стойка для дрели своими руками: 12 вариантов конструкции

Преимущество данной конструкции заключается в том, что для ее изготовления потребуется небольшое количество материалов. Многие детали даже покупать не придется — можно найти их в гараже.

Стойка для дрели своими руками: 12 вариантов конструкции

Подставку сверлильной стойки изготовим из фанеры толщиной 20 мм. Можно также взять кусок доски.

Основные этапы работ

Первым делом отпиливаем от фанеры заготовку нужного размера. Затем размечаем и сверлим в ней два отверстия. Используя эпоксидный клей, вклеиваем направляющие.

Стойка для дрели своими руками: 12 вариантов конструкции

Острые углы основания закругляем на шлифовальном станке. Изготавливаем из дерева или фанеры подвижную площадку.

Стойка для дрели своими руками: 12 вариантов конструкции

В подвижной части сверлим отверстия диаметром 19 мм под подшипники. Наружную часть подшипников смазываем эпоксидным клеем и вставляем подшипники в отверстия.

Стойка для дрели своими руками: 12 вариантов конструкции

В сверлильный патрон вкручиваем переходник, на который надеваем круглую трубку. Ее нужно не просто надеть, а жестко зафиксировать при помощи эпоксидного клея.

Стойка для дрели своими руками: 12 вариантов конструкции

В подвижной части сверлим посадочные места диаметром 29 мм под круглые подшипники.

Надеваем на трубку первый подшипник и запрессовываем его снизу площадки. Потом надеваем на трубу второй подшипник, и также запрессовываем его в посадочное место. Для надежности используем эпоксидный клей.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

На направляющие надеваем пружины и шайбы. Потом устанавливаем подвижную площадку со сверлильным патроном.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

На верхнюю часть направляющих необходимо будет напрессовать деревянные «заглушки» — для ограничения хода.

Стойка для дрели своими руками: 12 вариантов конструкции

Хвостовик сверлильного патрона зажимаем в патроне шуруповерта, после чего при помощи коронки подходящего диаметра сверлим в основании отверстие.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

На этом процесс изготовления самоделки можно считать завершенным. Потом останется только все покрасить или покрыть минеральным маслом. Из всех стоек данный вариант — самый простой и бюджетный.

Стойка для дрели своими руками: 12 вариантов конструкции

Видео по теме

Подробно о том, как сделать это приспособление, можно посмотреть в авторском видеоролике.

Стойка для дрели своими руками: 12 вариантов конструкцииAwesome Homemade Drill Guide // El Yapımı Matkap Kılavuzu v2.0

Направляющая для дрели своими руками

Предлагаем вашему вниманию третий бюджетный вариант самодельного устройства. Конструкция тоже довольно проста в изготовлении, но изготовлена из металла. Эта идея принадлежит автору YouTube канала Be Creative.

Стойка для дрели своими руками: 12 вариантов конструкции

Материалы, которые потребуются для изготовления и сборки сверлильной стойки:

  • профильная труба;
  • металлические втулки;
  • хомут для дрели;
  • стальные пластины;
  • направляющие;
  • возвратные пружины.

Пошаговый процесс изготовления и сборки

В первую очередь необходимо изготовить подвижную часть стойки, к которой будет крепиться электродрель. В прошлом варианте она была деревянной, в этом — из профтрубы.

Отрезаем кусок квадратного профиля, и вырезаем на концах седловины. Потом к нему привариваем две втулки.

Стойка для дрели своими руками: 12 вариантов конструкции

Посередине нужно приварить хомут для крепления электродрели. Изготовить его можно из куска круглой трубы, двух гаек и болта.

Стойка для дрели своими руками: 12 вариантов конструкции

Далее отрезаем три куска стальной полосы, и свариваем из них основание стойки (опорную площадку).

Стойка для дрели своими руками: 12 вариантов конструкции

Привариваем к основанию направляющие из гладкой арматуры. Надеваем на них пружины.

Стойка для дрели своими руками: 12 вариантов конструкции

Фиксируем дрель с помощью хомута, и потом надеваем подвижную часть на направляющие.

Самодельная стойка для дрели готова.

Да, она выглядит очень примитивно и хлипко, но зато изготовить ее можно очень быстро из обрезков металла.

Видео по теме

Подробный процесс изготовления и сборки этой конструкции можно посмотреть на видео ниже.

Стойка для дрели своими руками: 12 вариантов конструкцииWow??? Genius Idea

Сверлильная стойка из автомобильных амортизаторов

Если нет сверлильного станка, то можно воспользоваться сверлильной стойкой для дрели. Рассказываем, как сделать его своими руками.

Из основных материалов нам потребуются:

  • автомобильные амортизаторы;
  • доски;
  • резьбовая шпилька;
  • круглые металлические прутки;
  • шайбы с гайками;
  • барашковые винты.

Своим личным опытом изготовления и сборки самодельной сверлильной стойки поделился с нами автор YouTube канала GRINwood.

Основные этапы работ

Первым делом необходимо будет зачистить амортизаторы от заводской краски. В нижней части корпуса высверливаем отверстия и сливаем масло.

Стойка для дрели своими руками: 12 вариантов конструкции

Затыкаем отверстия кусочками поролона, резьбу на штоках обматываем малярным скотчем, после чего красим поверхность корпуса.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

На следующем этапе подготавливаем деревянные заготовки, из которых будем изготавливать основание и подвижную площадку.

Стойка для дрели своими руками: 12 вариантов конструкции

В подвижной площадке высверливаем три отверстия (для двух амортизаторов и дрели), прорезаем пазы и обрезаем все лишнее. По краям получившихся хомутов высверливаем крепежные отверстия и вкручиваем в них резьбовые шпильки.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

В основании высверливаем два отверстия (посадочных места) под амортизаторы.

Стойка для дрели своими руками: 12 вариантов конструкции

Часть основания нужно отпилить — данная деталь будет использоваться в качестве регулируемого упора.

В основании делаем направляющие пазы, в которые вставляем металлические прутки. Крепим к ним упор.

Стойка для дрели своими руками: 12 вариантов конструкции

Приступаем к сборке сверлильной стойки

Устанавливаем амортизаторы в посадочные места и снизу фиксируем гайками.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

Потом надеваем на них подвижную площадку и фиксируем ее. Устанавливаем электродрель.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

В основании необходимо будет высверлить отверстие для сверла.

Стойка для дрели своими руками: 12 вариантов конструкции

В результате у нас получилась очень простая в изготовлении, но удобная в использовании сверлильная стойка для дрели. Наличие регулируемого упора также может пригодиться в определенных ситуациях.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

Видео по теме

Подробно о том, как изготовить сверлильную стойку из автомобильных амортизаторов, можно посмотреть в авторском видеоролике ниже.

Стойка для дрели своими руками: 12 вариантов конструкцииAwesome Tool Idea from Old Shock Absorbers

Сверлильная стойка для шуруповерта

Чтобы сэкономить время на разметке, когда нужно просверлить много отверстий (и чтобы отверстия получились ровно под 90 градусов), рекомендуем использовать сверлильную стойку.

Эту штуковину можно купить в магазине, но мы не будем разбрасываться деньгами, а лучше соберем ее своими руками.

Обратите внимание: самодельную сверлильную стойку можно использовать как в  вертикальном положении, так и горизонтальном, в зависимости от ситуации.

Необходимые материалы:

  • фанера;
  • мебельная направляющая;
  • сверлильный патрон;
  • переходник;
  • алюминиевые направляющие.

По умолчанию стойка предназначена для работы в паре с шуруповертом, однако можно использовать также ручную электродрель.

Основные этапы работ

В первую очередь необходимо будет изготовить стойку.

Отпиливаем три одинаковых полосы фанеры толщиной 18 мм и склеиваем их между собой, чтобы получился брусок.

Стойка для дрели своими руками: 12 вариантов конструкции

Далее изготавливаем подвижную площадку, на которой будет закреплен сверлильный патрон. Вырезаем ее из фанеры, потом высверливаем отверстие и вставляем подшипник.

К стойке прикручиваем мебельную направляющую для выдвижных ящиков. К ответной части направляющей необходимо прикрепить подвижную площадку. Потом соединяем обе части мебельной направляющей.

Стойка для дрели своими руками: 12 вариантов конструкции

На следующем этапе приступаем к изготовлению основания сверлильной стойки.

Вырезаем лист фанеры нужного размера и затем с нижней стороны выфрезеровываем два паза, в которые устанавливаем алюминиевые направляющие из профиля.

Изготавливаем упорную планку и закрепляем ее на алюминиевых направляющих. В основании профили фиксируются с помощью барашковых болтов.

Стойка для дрели своими руками: 12 вариантов конструкции

В завершении останется только установить внутрь подшипника переходник и накрутить на него сверлильный патрон.

Стойка для дрели своими руками: 12 вариантов конструкции

В основании высверливаем отверстие под сверло. Диаметр отверстия — на ваше усмотрение.

Стойка для дрели своими руками: 12 вариантов конструкции

При желании подвижную площадку, на которой закреплен сверлильный патрон, можно соединить со стойкой посредством пружины.

Видео по теме

Пошаговый процесс изготовления сверлильной стойки можно посмотреть ниже — в авторском видеоролике. Идея принадлежит автору YouTube канала plywoodworking.

Стойка для дрели своими руками: 12 вариантов конструкцииPerfect Jig for make Straight Hole from Scrap wood

Сверлильная стойка для дрели из металлолома

Рассказываем, как сделать настольную сверлильную стойку для электродрели.

Эта самоделка пригодится в любой мастерской. И особенно если вам часто приходится сверлить отверстия в дереве, фанере или металле.

Необходимые материалы:

  • профильная труба;
  • металлический уголок;
  • подшипники;
  • полоса металла;
  • болты с гайками;
  • листовой металл;
  • стальная круглая труба.

Возможно, вам интересно будет прочитать статью: как сделать мощные тиски для различных слесарных работ.

Изготовление основания

Чтобы сделать основание сверлильного станка, будем использовать полосу металла и листовой металл.

Отрезаем кусок полосы подходящей длины, и сгибаем заготовку, чтобы получилась прямоугольная рамка. Края полосы свариваем. Далее отрезаем кусок листового металла, и привариваем его к каркасу.

Стойка для дрели своими руками: 12 вариантов конструкции

Из толстого металла вырезаем круг, сверлим в нем отверстия. Затем нужно будет просверлить отверстия в основании. Крепим круг при помощи болтов с гайкам. Гайки привариваем снизу основания.

Стойка для дрели своими руками: 12 вариантов конструкции

Изготовление стойки и каретки

В качестве стойки используется квадратная профтруба. Каретку, которая будет перемещаться по стойке, изготавливаем также из профильной трубы, но она должна быть большего размера, чем стойка.

Отрезаем кусок профиля подходящей длины, и высверливаем в нем отверстия (круглые «окошки»). Потом привариваем к профилю гайки, и с помощью болтов крепим подшипники.

Стойка для дрели своими руками: 12 вариантов конструкции

Сборка приспособления

Стойку привариваем к основанию. Надеваем на нее каретку. К ней надо будет приварить крепление для электродрели. Хомут для дрели изготавливаем из куска круглой трубы.

Стойка для дрели своими руками: 12 вариантов конструкции

На последнем этапе из металлических пластин, уголков и двух пружин изготавливаем рычаг. Крепим его к верхней части стойки, и соединяем с кареткой. К рычагу привариваем рукоятку из круглой трубы.

Стойка для дрели своими руками: 12 вариантов конструкции

Далее изготавливаем рабочий столик, и привариваем его к ползуну, который устанавливается на стойку. Таким образом, столик можно регулировать по высоте, что очень удобно. Зачищаем сварные швы, и красим все металлические элементы конструкции.

Стойка для дрели своими руками: 12 вариантов конструкции

Видео по теме

Подробно о том, как сделать настольную сверлильную стойку для дрели, показано в видеоролике ниже. Этой идеей поделился автор YouTube канала khám phá và sáng tạo.

Стойка для дрели своими руками: 12 вариантов конструкцииHướng dẫn chế máy khoan bàn mini tuyệt đẹp tại nhà

Универсальная стойка для дрели на основе магнитного подъемника

В данном обзоре автор поделится с нами идеей, как сделать своими руками универсальную стойку для электродрели на основе магнитного подъемника.

Такую стойку можно использовать как в качестве мини сверлильного станка (для сверления вертикальных отверстий), так и для сверления отверстий в горизонтальной плоскости.

Стойка для дрели своими руками: 12 вариантов конструкции

Советуем также прочитать статью-обзор: как самостоятельно сделать сверлильную стойку с тисками.

Первым делом потребуется прямоугольная пластина из толстого металла. Сверлим в ней отверстия, после чего крепим к верхней части корпуса магнитного подъемника.

Стойка для дрели своими руками: 12 вариантов конструкции

Основные этапы работ

На следующем этапе крепим к ранее вырезанной металлической пластине две направляющих (их можно сделать из круглого стального прутка). По ним будут перемещаться подшипники.

Стойка для дрели своими руками: 12 вариантов конструкции

Далее автор отрезает кусок прямоугольной профильной трубы. Сверлим в заготовке отверстия и вставляем внутрь подшипники. Потом устанавливаем ползун на направляющие.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

Сбоку профильной трубы устанавливаем вал для штурвала, чтобы опускать и поднимать ползун.

Стойка для дрели своими руками: 12 вариантов конструкции

К верхней части направляющих крепим упорную ограничительную пластину металла. Натягиваем стальной тросик.

Стойка для дрели своими руками: 12 вариантов конструкции

На последнем этапе останется только сделать штурвал и крепление для электродрели. Затем приступаем к покраске и сборке.

Стойка для дрели своими руками: 12 вариантов конструкции

Подробно о том, как своими руками сделать универсальную стойку для дрели на основе магнитного подъемника, можно посмотреть на видео ниже.

Видео по теме

Данная идея принадлежит автору YouTube канала TheDacchio. Как вам такая самоделка? Напишите свое мнение в комментариях под видео.

Стойка для дрели своими руками: 12 вариантов конструкцииTrapano magnetico fai da te (homemade magnetic drill)

Сверлильный мини станок из обрезков металла и электродрели

Ну вот как в мастерской обойтись без сверлильной стойки?

Когда надо просверлить отверстия в деталях максимально ровно и точно, она очень выручает.

Стойка для дрели своими руками: 12 вариантов конструкции

Сверлильную стойку можно купить в любом строительном магазине. Но если хотите сэкономить — можно сделать ее своими руками.

Подготовка

Первым делом нам потребуется стойка, на которой будет крепиться дрель. В идеале — это должна быть профильная труба с толстыми стенками.

Если под рукой ничего подходящего нет, тогда берем два строительных уголка нужной длины, и свариваем вместе.

Стойка для дрели своими руками: 12 вариантов конструкции

Основные этапы работ

На следующем этапе надо будет сделать каретку, которая будет перемещаться вниз-вверх по стойке.

Для этого отрезаем четыре одинаковых по длине отрезка уголка, делаем разметку и сверлим отверстия.

Стойка для дрели своими руками: 12 вариантов конструкции

Далее отрезаем четыре шпильки, накручиваем на них по три гайки, привариваем и потом обтачиваем их. Потом надеваем на гайки подшипники и фиксируем двумя гайками по краям.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

Получившиеся ролики прикручиваем к уголкам, отрезанным ранее. В итоге получились две половинки каретки.

Стойка для дрели своими руками: 12 вариантов конструкции

Из отрезков уголка свариваем прямоугольное основание, привариваем к нему стойку, а на стойку надеваем каретку.

Стойка для дрели своими руками: 12 вариантов конструкции

К каретке привариваем крепление для электродрели, а также надо будет сделать рычаг, чтобы опускать и поднимать дрель в процессе работы.

Стойка для дрели своими руками: 12 вариантов конструкции

На последнем этапе останется только сделать опорный стол, который можно регулировать по высоте.

Стойка для дрели своими руками: 12 вариантов конструкции

Видео по теме

Подробно о том, как своими руками сделать сверлильный мини станок, смотрите на видео.

Стойка для дрели своими руками: 12 вариантов конструкцииComo hacer un buen soporte para taladro

Сверлильная стойка из запчастей от велосипеда

Ненужные запчасти от старого велосипеда можно использовать для изготовления настольной сверлильной стойки.

Сама стойка предназначена для работы с электродрелью или шуруповертом. Она довольно компактная и не займет много места на рабочем столе.

Самый главный плюс самодельной конструкции — это ее дешевизна. Благодаря тому, что мы будем использовать металлолом, себестоимость сверлильной стойки минимальна.

Необходимые материалы:

  • передняя вилка от велосипеда;
  • стальная круглая труба;
  • листовой металл;
  • шатун со звездочкой;
  • металлическая полоса.

Стойка для дрели своими руками: 12 вариантов конструкции

Конструкция сверлильной стойки стандартная: состоит из основания, стойки, подвижной части с креплением для дрели и опорной площадки для заготовок.

Основные этапы работ

Первым делом нужно изготовить основание. Из листового металла вырезаем диск подходящего диаметра. Привариваем к нему стойку из круглой трубы.

Стойка для дрели своими руками: 12 вариантов конструкции

Дальше из круглой трубы большего диаметра, чем стойка, изготавливаем втулку (подвижную часть) и привариваем к ней шатун со звездочкой, которая будет выступать в качестве опорной площадки.

В подвижной части высверливаем отверстие и привариваем шестигранную гайку, в которую вкручиваем фиксатор (барашковый болт).

Стойка для дрели своими руками: 12 вариантов конструкции

На следующем этапе изготавливаем крепление для электрической дрели или шуруповерта. В нем также высверливаем отверстие и привариваем гайку для фиксатора. Надеваем на стойку, устанавливаем дрель.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

После этого необходимо будет сделать ручку-рычаг. Для этого используем переднюю вилку от велосипеда.

Стойка для дрели своими руками: 12 вариантов конструкции

Тяги изготавливаем из металлической полосы. Устанавливаем возвратную пружину и потом красим нашу самоделку.

Стойка для дрели своими руками: 12 вариантов конструкции

Видео

Пошаговый процесс изготовления бюджетной сверлильной стойки для мастерской рекомендуем посмотреть в авторском видеоролике ниже. Этой интересной идеей поделился автор YouTube канала Kwando Technic.

Стойка для дрели своими руками: 12 вариантов конструкцииDIY Tool | Make Amazing Tool From Damaged Bike Part That You Didn’t See Before

Стойка для перфоратора для сверления отверстий в потолке

Сверление отверстие перфоратором в потолке из бетона — работенка не из легких. В особенности, когда требуется просверлить много отверстий. От чрезмерного напряжения руки просто устают. Однако эту проблему можно решить, изготовив стойку для перфоратора.

Стойка для дрели своими руками: 12 вариантов конструкции

Сама стойка очень простая — сделать ее можно в течение часа. При этом ее легко переставить с одного места в другое, что очень удобно. Помимо потолка, также вы сможете быстро просверлить отверстия в дверных проемах.

Первым делом необходимо будет отрезать два куска металлической полосы. Потом по краям заготовок надо будет просверлить крепежные отверстия. Длина полос на выше усмотрение.

Стойка для дрели своими руками: 12 вариантов конструкции

Основные этапы работ

На следующем этапе мастер отрезает кусок профильной трубы 20*20 мм, поле чего сверлит в нем отверстия на нужном расстоянии друг от друга. Полосы соединяются с профилем с помощью болтов с гайками.

Стойка для дрели своими руками: 12 вариантов конструкции

Далее необходимо свободные концы металлических полос прикрутить к доске. Для этого тоже можно использовать болты и гайки.

Стойка для дрели своими руками: 12 вариантов конструкции

Потом останется только закрепить перфоратор со сверлом на профильной трубе с помощью нейлоновых стяжек. И можно приступать к работе.

Стойка для дрели своими руками: 12 вариантов конструкции

Видео

Подробный процесс изготовления стойки для перфоратора для сверления отверстий в потолке мы рекомендуем посмотреть в видеоролике на сайте.

Стойка для дрели своими руками: 12 вариантов конструкцииIDEA TO MAKE YOUR LIFE EASIER

Как сделать стойку для работы с бормашинкой

В сегодняшней статье расскажем, как самостоятельно изготовить мини стойку, которая предназначена для работы с бормашинкой.

Конструкция компактная и очень простая в изготовлении. При этом стойка существенно упрощает работу с гравером.

Необходимые материалы:

  • деревянный брусок;
  • фанера;
  • стальные прутки;
  • барашковые винты;
  • подшипники;
  • две пружины.

Своим личным опытом изготовления самодельной мини стойки для бормашинки поделился с нами автор YouTube канала Gökmen ALTUNTAŞ.

Основные этапы работ

Первым делом распускаем деревянный брусок на ламели. Дополнительно отпиливаем кусочки фанеры и склеиваем две сэндвич-заготовки: основание и подвижную площадку стойки.

Стойка для дрели своими руками: 12 вариантов конструкции

В площадке высверливаем по центру отверстие для установки бормашинки, а по краям — для направляющих. На верхней части делаем два посадочных места под подшипники.

Стойка для дрели своими руками: 12 вариантов конструкции

В основании тоже необходимо будет высверлить отверстия под направляющие, затем еще одно отверстие высверливаем по центру.

Стойка для дрели своими руками: 12 вариантов конструкции

На следующем этапе вырезаем в основании паз. Закругляем края на обеих заготовках и обрабатываем их на шлифовальном станке.

В центральное отверстие в подвижной площадке нужно будет вклеить на эпоксидный клей пластиковую втулку с внутренней резьбой, которая будет накручиваться на бормашинку.

Стойка для дрели своими руками: 12 вариантов конструкции

От стального круглого прутка отрезаем две заготовки одинаковой длины, которые будут использоваться в качестве направляющих. Вклеиваем их на эпоксидный клей в отверстия по краям основания.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

Дальше надеваем на направляющие подвижную площадку. В «посадочные места» вклеиваем подшипники.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

Сборка приспособления

На направляющие надеваем возвратные пружины.

Стойка для дрели своими руками: 12 вариантов конструкции

Сверху устанавливаем подвижную площадку. В торцы направляющих вкручиваем винты, предварительно надев на них металлические шайбы.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

По бокам подвижной площадки высверливаем отверстия и вкручиваем в них барашковые винты, которые нужны для фиксации площадки на заданной высоте.

Стойка для дрели своими руками: 12 вариантов конструкции

В завершении останется только установить регулируемый ограничитель глубины (по аналогии с ограничителями глубины, которые используются на электродрели). Самоделка готова. Устанавливаем бормашинку и можно приступать к работе.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

Видео

Подробно о том, как сделать стойку для работы с бормашинкой, можно посмотреть ниже — в авторском видеоролике.

Стойка для дрели своими руками: 12 вариантов конструкцииDIY Plunge Router Attachment for Dremel and etc Rotary Tools // Dremel Freze Aparatı

Бюджетная конструкция: сверлильная стойка для шуруповерта

За неимением сверлильного станка высверлить точные и аккуратные отверстия в деревянных и металлических заготовках можно с помощью сверлильной опорной стойки для шуруповерта. Также можно использовать электрическую дрель.

Очень простая конструкция, которая облегчает работу в мастерской при изготовлении различных самоделок или мебели, где требуется высокая точность.

Сверлильные стойки продаются практически в каждом строительном гипермаркете. Однако сегодня мы пойдем другим путем — изготовим сверлильную стойку своими руками и сэкономим немного денег, которые можно потратить на расходники.

Необходимые материалы:

  • фанера;
  • круглые металлические стержни;
  • шуруповерт;
  • крепеж.

Своим личным опытом изготовления и сборки самодельной сверлильной стойки для шуруповерта поделился с нами автор YouTube канала Hoang Nam — Wood Working.

Изготовление подвижной платформы для шуруповерта

Берем лист фанеры и чертим на нем элементы, из которых будет состоять подвижная платформа. Вырезаем эти детали с помощью электролобзика.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

На следующем этапе склеиваем все три заготовки.

Стойка для дрели своими руками: 12 вариантов конструкции

После склейки обрабатываем деталь на шлифовальном станке. Высверливаем в ней отверстия для направляющих.

Стойка для дрели своими руками: 12 вариантов конструкции

В центральной части необходимо будет высверлить отверстия под сверлильный патрон шуруповерта или дрели.

Стойка для дрели своими руками: 12 вариантов конструкции

Основные этапы работ

Из фанеры вырезаем основание сверлильной стойки. В его «хвостовой части» выфрезеровываем паз, в который потом вставляем ползун — к нему будет крепиться упор.

Стойка для дрели своими руками: 12 вариантов конструкции

Далее высверливаем в основании два отверстия и вклеиваем в них направляющие стойки из стальных стержней.

Стойка для дрели своими руками: 12 вариантов конструкции

Подвижную платформу крепим к шуруповерту (предварительно его надо будет разобрать). Устанавливаем потом на направляющие.

Стойка для дрели своими руками: 12 вариантов конструкции

Стойка для дрели своими руками: 12 вариантов конструкции

В завершении останется только установить ползун с упором, фиксируем его с помощью барашковой гайки. На одну из стоек надеваем пружину, на другую — ограничитель глубины сверления.

Стойка для дрели своими руками: 12 вариантов конструкции

Видео

Если вам понравилась данная идея, рекомендую посмотреть процесс сборки сверлильной стойки для шуруповерта в авторском видеоролике ниже.

Стойка для дрели своими руками: 12 вариантов конструкцииChế Khoan Vuông Góc Từ Khoan Pin Cũ — Processing perpendicular drill from old battery drilling

Плюсы и минусы самодельных стоек

Самый главный и жирный плюс — экономия денег. В большинстве случаев изготовить сверлильную стойку (направляющую) для шуруповерта или дрели можно из подручных материалов.

Даже если каких-то комплектующих в гараже нет, их можно за копейки приобрести на металлоприемке (например, если надумаете делать направляющие для подвижной части из амортизаторов).

Для изготовления штатива (вертикальной стойки) обычно используется профильная труба — она у многих есть в наличии, да и купить ее не проблема.

Стойка для дрели своими руками: 12 вариантов конструкции

Еще одно преимущество самодельной стойки в том, что конструкцию можно подогнать под себя — сделать нужного размера (например, если вы будете перевозить ее в машине).

При этом не нужно лазить по всему интернету, чтобы найти подходящие чертежи — стойку вы может сделать и без них.

Из минусов можно отметить только то, что самодельная сверлильная стойка не предназначена для выполнения высокоточных операция. И, конечно же, она во многом уступает сверлильному станку.

Как выбрать материал

Это зависит от того, какую цель вы преследуете.

Если вам нужна стойка для разовых работ, смело используйте все, что найдете под рукой — обрезки металла, деревяшки, фанеру и т.д.

Если же вы хотите сделать настольный вариант сверлильного станка, то к выбору материалов нужно подойти ответственно.

Придется потратиться на покупку профтрубы и других комплектующих: в частности, потребуется приобрести хорошие направляющие и подшипники. Удачной работы!

Стойка для дрели своими руками: 12 вариантов конструкции
Андрей Васильев
Задать вопрос
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

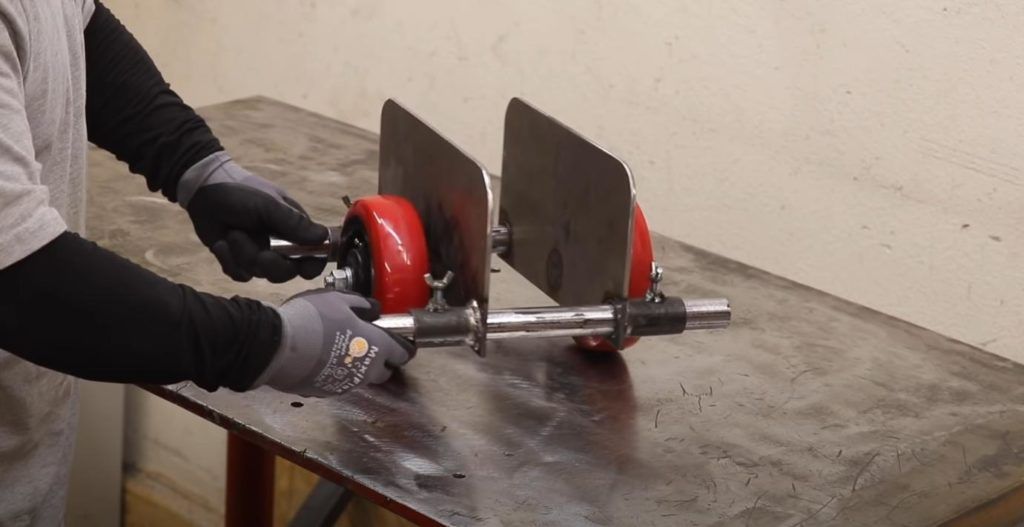

Самодельные приспособления для ручной транспортировки листовых материалов
Приспособления для мастерской: угловой клиновой зажим
