Удобные столярные ваймы для мастерской своими руками

Если при склейке деревянного щита использовать для стягивания досок обычные F-образные струбцины, то щит попросту может выгнуть «пузом». И вся проделанная работа может пойти насмарку.

Чтобы этого не произошло — необходимо использовать столярные ваймы.

Многие начинающие мастера, возможно, даже и не знают о существовании подобных приспособлений, но все же их часто используют в домашних мастерских.

По сути, это такие же струбцины, но предназначены они специально для склейки деревянных щитов (в том числе мебельных).

Удобные столярные ваймы для мастерской своими руками Читайте также: Как сделать насадку-штроборез с подачей воды (для болгарки)

Удобные столярные ваймы для мастерской своими руками

В отличие от обычной F-образной струбцины, столярные ваймы стягивают и надежно фиксируют склеиваемый деревянный щит одновременно в двух плоскостях, обеспечивая таким образом более качественную и надежную склейку.



В сегодняшней статье мы рассмотрим, как изготовить самодельные ваймы своими руками. Мы специально отобрали для вас несколько разных вариантов конструкции, чтобы было из чего выбрать. Надеемся, что вам подойдет хотя бы один из предложенных вариантов.

Чтобы столярная струбцина получилась надежной и прочной, для ее изготовления нужно использовать соответствующий материал — например, металлический уголок.

Правда, есть одна небольшая проблема. Если использовать уголок, прочность струбцины увеличится, но вместе с этим увеличится и ее вес. Не каждый мастер готов таскать тяжелые ваймы.

Удобные столярные ваймы для мастерской своими руками Читайте также: Как сделать приспособление для склейки щитов из досок

Но если большой вес вас нисколько не смущает, то это отличный вариант — такая вайма прослужит вам верой и правдой не один год.

Чертежи и схемы самодельных зажимов из металла вы можете без проблем найти в свободном доступе в интернете: например, на тематических сайтах или форумах самодельщиков.

Удобные столярные ваймы для мастерской своими руками

Если вам нужен облегченный вариант, но при этом достаточно прочный, то рекомендуем использовать квадратную профтрубу (прямоугольная, в принципе, тоже подойдет). Пожалуй, на этом варианте мы и остановимся.

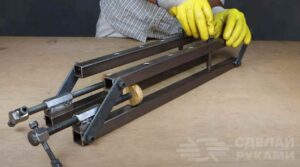

Изготовление ваймы из профильной трубы

Удобные столярные ваймы для мастерской своими руками Читайте также: Комплект вайм для склейки заготовок из дерева

Если вы решили сделать столярные струбцины своими руками, мы предлагаем вашему вниманию недорогой и простой в изготовлении вариант. Можно использовать самодельные приспособления при сборке домашней мебели.

Обратите внимание: для склейки щитов из досок или брусков потребуется минимум две столярные ваймы.

Мы подробно расскажем, как сделать своими руками одну струбцину-вайму, а вы уже сможете сделать столько вайм, сколько вам нужно.

Необходимые инструменты и материалы

Для изготовления самодельной столярной ваймы нам понадобятся:

  • болгарка;
  • дрель или сверлильный станок;
  • токарный станок;
  • метчик для нарезания резьбы.

За основу будем использовать квадратную профильную трубу 25х25 мм (либо, как вариант, можно использовать прямоугольный профиль размером 25х40 мм).

Удобные столярные ваймы для мастерской своими руками Читайте также: Ручная ленточная пила по металлу своими руками

Удобные столярные ваймы для мастерской своими руками

Длина профильной трубы может быть разной, в зависимости от размеров склеиваемого щита. В нашем же случае будем использовать две профтрубы длиной по 1 м.

Помимо этого, нам потребуется металлическая полоса шириной 20 мм и стальной круглый пруток диаметром 20 мм.

Для удобства запишем все необходимые материалы в виде списка:

  • профтруба;
  • полоса металла;
  • кругляк;
  • резьбовая шпилька;
  • болты с гайками.

Пошаговая инструкция

Приступаем к изготовлению столярной ваймы своими руками. Первым делом находим центр на профильных трубах — чертим линию по всей длине. После этого через каждые 10 см сверлим отверстия (d = 10 мм).

Удобные столярные ваймы для мастерской своими руками

Из металлической полосы необходимо будет изготовить распорные детали. Отрезаем заготовки длиной по 12 см. По краям деталей сверлим крепежные отверстия.

Удобные столярные ваймы для мастерской своими руками

Из стального круглого прутка необходимо будет сделать направляющую гайку с резьбой.

Первым делом на токарном станке надо сделать ровную площадку — для этого фрезеруем часть круглого прутка. Длина кругляка должна быть равной ширине профтрубы — 25 мм.

Удобные столярные ваймы для мастерской своими руками

В двух бочонках сверлим отверстия сверлом диаметром 14 мм, и нарезаем резьбу М16. Дополнительно сверлим продольное отверстие (через всю заготовку) под резьбу М10.

Приступаем к сборке. С помощью болтов соединяем друг с другом распорные элементы и крепим их к профильным трубам.

Между пластинами устанавливаем самодельный бочонок с резьбой, в который будет вкручиваться прижим (как его сделать — расскажем чуть позже).

Удобные столярные ваймы для мастерской своими руками

Удобные столярные ваймы для мастерской своими руками

На следующем этапе отрезаем кусок резьбовой шпильки диаметром 16 мм (длина заготовки — 17 см). В торце с одной из сторон необходимо просверлить отверстие и нарезать резьбу М8.

На краю резьбовой шпильки с помощью болта надо будет закрепить упорную шайбу, выточенную на токарном станке. Получившийся прижим вкручиваем в направляющую гайку-бочонок.

Удобные столярные ваймы для мастерской своими руками

После этого необходимо будет отрезать еще одну партию распорных элементов (4 штуки). Сверлим в них крепежные отверстия, и прикручиваем с помощью болтов к профильным трубам.

Удобные столярные ваймы для мастерской своими руками

Из кусочков квадратного профиля нужно будет сварить Н-образный упор, в который будут упираться доски при склейке деревянного щита.

Удобные столярные ваймы для мастерской своими руками

Пошаговый процесс изготовления самодельной столярной ваймы показан в видеоролике ниже. Данной идеей поделился автор «Самоделкин Иван».

Еще раз хотим напомнить: чтобы качественно склеить деревянный щит, нужно использовать как минимум 2-3 ваймы-струбцины.

Процесс склеивания деревянных щитов

Выставляем задний упор на нужное расстояние (в зависимости от размеров склеиваемого деревянного щита).

Между задним упором и зажимом вставляем подготовленные доски или деревянные бруски, после чего крутим ходовой винт, и стягиваем заготовки.

Удобные столярные ваймы для мастерской своими руками

Таким образом, с помощью ваймы столярной можно контролировать сразу две плоскости.

Вращением прижима мы стягиваем доски между собой, а профильные трубы фиксируют плоскость мебельного щита, позволяя избежать образования «пуза» в процессе склейки.

Если нужно склеить деревянный щит небольшого размера, и вы используете одну струбцину-вайму, то желательно сверху и снизу подкладывать металлические пластины, чтобы выровнять плоскость.

Удобные столярные ваймы для мастерской своими руками

Если нужно склеить небольшой щит из дерева (шириной не более 90-100 см), то можно обойтись и без струбцин с ваймами.

Нам потребуются две металлических скобы, которые можно вырезать из листового металла. Края у каждой скобы должны быть срезаны под углом.

Удобные столярные ваймы для мастерской своими руками

Удобные столярные ваймы для мастерской своими руками

Пользоваться этими скобами очень просто. Например, вам нужно склеить две доски. Подготавливаем доски, наносим клей ПВА на обработанную кромку, и стыкуем их.

Удобные столярные ваймы для мастерской своими руками

Далее в торцы досок забиваем металлические скобы, стягивая их. После склейки скобы извлекаются. Берите этот способ себе на заметку.

Вайма из профильной трубы с эксцентриком

За основу самодельной струбцины используется прямоугольный профиль 40х20 мм. Длина профильной трубы — около 1 метра.

Сразу нужно отметить, что данный зажим немного отличается от классической ваймы, поскольку он не имеет верхнего прижима. Но для склеивания щитов из дерева такая струбцина все же сгодится.

И пользоваться самодельным зажимом очень удобно — за счет эксцентрикового механизма.

Итак, для изготовления одной струбцины-ваймы потребуется одна профильная труба длиной около метра (длина направляющей — на ваше усмотрение).

Далее из металлического уголка необходимо будет сделать два ползуна, которые будут перемещаться по направляющей.

Удобные столярные ваймы для мастерской своими руками

К одному ползуну будет крепиться упор для заготовок, ко второму — эксцентриковый прижим. На следующем этапе приступаем к изготовлению самого эксцентрика.

Для этого изготавливаем из уголка профиль нужного размера. Надеваем его на ползун, к которому потом крепим эксцентриковый прижим.

Удобные столярные ваймы для мастерской своими руками

После этого останется только вырезать и приварить к ползунам прижимные губки.

К направляющей нужно приварить две пластины по краям. В пластинах надо просверлить отверстия для крепления к рабочему столу.

Удобные столярные ваймы для мастерской своими руками

В упорной части необходимо просверлить отверстие для фиксации ползуна в нужном месте на направляющей.

Зачищаем все места сварки лепестковым кругом, после чего останется только покрасить и собрать самодельную столярную струбцину.

Удобные столярные ваймы для мастерской своими руками

Подробный процесс изготовления эксцентриковой ваймы можно посмотреть на видео ниже. Идея изготовления этой самоделки принадлежит автору Kwando Technic.

Столярная вайма для склейки щитов

Хотим поделиться с вами еще одной интересной идеей — будем делать столярную вайму-струбцину, которую можно использовать как для склейки небольших щитов, так и для фиксации габаритных заготовок из дерева с целью дальнейшей их обработки.

Удобные столярные ваймы для мастерской своими руками

Конкретно данный вариант самодельного зажима рассчитан на работу в связке с тисками. Но можно сделать крепление к столу.

За основу используется С-образный профиль. Но опять же, можно взять и профильную трубу прямоугольного сечения.

Первым делом отрезаем кусок С-образного профиля требуемой длины. Делаем разметку, и сверлим в боковых стенках отверстия с шагом 10 см.

Удобные столярные ваймы для мастерской своими руками

Далее из отрезков металлического уголка необходимо будет сделать два крепления, чтобы можно было зафиксировать направляющий профиль в слесарных тисах.

К верхней части привариваем прижимную губку из куска уголка. В результате у нас получился подвижный прижим.

Удобные столярные ваймы для мастерской своими руками

На краю С-образного профиля привариваем еще одну прижимную губку. Это у нас будет неподвижный упор.

Удобные столярные ваймы для мастерской своими руками

После этого изготавливаем еще одно крепление, красим все детали конструкции, и можно приступать к сборке.

Удобные столярные ваймы для мастерской своими руками

Первым делом устанавливаем крепления в тиски, и крепим к ним С-образный профиль. Между прижимными губками устанавливаем заготовку, которую необходимо обработать, или доски, который надо склеить, и потом крутим винт тисков.

Удобные столярные ваймы для мастерской своими руками

Пошаговый процесс изготовления столярной струбцины, а также принцип ее работы показан в авторском видеоролике. Идеей поделился автор Odair Lucas Lucas.

В сегодняшней статье мы рассмотрели с вами несколько вариантов струбцин и вайм, которые предназначены для склеивания деревянных щитов. Выбирайте тот вариант, который подходит именно вам.
