4 идеи как сделать инструмент для накатки

На металлических рукоятках слесарного инструмента, ручках калибров, а также других деталях (преимущественно цилиндрической формы) часто имеется рифленая поверхность. Это сделано специально — чтобы инструмент удобно лежал в руках.

4 идеи как сделать инструмент для накатки

Накатать такие насечки на деталях и заготовках не составит труда и в домашних условиях. Для этого можно использовать самодельный ручной инструмент, который предназначен для накатки рифлений.

Удобный ручной инструмент для накатки рифлений

4 идеи как сделать инструмент для накатки Читайте также: Автономная ванна для пайки электрических проводов

Для изготовления данного приспособления потребуется кусок круглой трубы, стальная пластина, квадратный пруток, полоса металла, а также накатные ролики (три штуки). Для соединения деталей автор использует сварку.

Основные этапы работ

Первым делом необходимо отрезать два куска пластины прямоугольной формы и просверлить в них по два отверстия под болты.

Потом нужно будет в каждой из заготовок с помощью болгарки (УШМ) или бормашинки сделать треугольный вырез.

По краям двух пластин автор приваривает еще два куска металла (в данном случае можно использовать также отрезки квадратного прутка).

4 идеи как сделать инструмент для накатки

4 идеи как сделать инструмент для накатки Читайте также: Эффективная ловушка против муравьев на дачном участке

Между двумя стальными пластинами автор устанавливает два накатных ролика с насечками, и фиксирует их с помощью болтов с гайками.

Сборка инструмента

На следующем этапе необходимо будет отрезать кусок круглой трубы и заготовку из стального кругляка, которая входила бы в эту трубу. Также потребуется небольшой отрезок шпильки, из которой мастер изготавливает еще одну деталь.

4 идеи как сделать инструмент для накатки

Далее из небольших кусков металла делается посадочное место под третий накатный ролик, который надо приварить к стальному прутку. На другой стороне кругляка с помощью болгарки делается прорезь под шпильку.

4 идеи как сделать инструмент для накатки

4 идеи как сделать инструмент для накатки Читайте также: Идея для дачи: как из старой болгарки сделать триммер

Потом изготавливаются остальные детали. Все заготовки свариваются вместе. На последнем этапе изготавливается деревянная рукоятка. Ее можно покрыть лаком или минеральным маслом.

4 идеи как сделать инструмент для накатки

Видео

Подробно о том, как сделать ручной инструмент для накатки рифлений на деталях, вы можете посмотреть в данном видео.

4 идеи как сделать инструмент для накаткиHABU \ Building A Hand Knurling Tool

Приспособление для накатки из подшипников и накатных роликов

В данном обзоре автор делится идеей, как в условиях гаража или домашней мастерской можно сделать болт с накаткой.

4 идеи как сделать инструмент для накатки

4 идеи как сделать инструмент для накатки Читайте также: Из чего и как изготовить механизм подачи для сверлильного станка

Для этого потребуется изготовить нехитрое приспособление и подготовить сам болт.

Начнем, пожалуй, с изготовления приспособления. Нужно будет отрезать четыре заготовки из металлической пластины толщиной не менее 10 мм.

В заготовках надо будет просверлить крепежные отверстия, а в одной из пластин сделать пазы.

4 идеи как сделать инструмент для накатки

Потом собираем основную часть приспособления. Одна из пластин крепится неподвижно, вторая — подвижная, может перемещаться вперед-назад.

4 идеи как сделать инструмент для накатки

4 идеи как сделать инструмент для накатки

Основные этапы работ

На следующем этапе потребуется один подшипник и пара накатных роликов.

4 идеи как сделать инструмент для накатки

Сверлим в пластинах отверстия и устанавливаем ролики с подшипником. Между ними вставляем болт, на котором нужно сделать накатку, и поджимаем тисками.

4 идеи как сделать инструмент для накатки

Чтобы сделать болт с накаткой, его шляпку нужно сделать круглой, без граней. Зажимаем болт в патроне дрели или шуруповерта и стачиваем грани на шлифовальном станке.

4 идеи как сделать инструмент для накатки

Прежде чем вставить болт между роликами и подшипником, на него нужно накрутить две гайки. Потом вставляем в дрель торцевую головку и крутим болт.

4 идеи как сделать инструмент для накатки

Дополнительно автор приварил по бокам приспособления две полосы металла, чтобы они опирались на губки тисков.

4 идеи как сделать инструмент для накатки

Видео

Подробнее о то, как сделать болт с накаткой, рекомендуем посмотреть в видеоролике на сайте.

4 идеи как сделать инструмент для накаткиHomemade Knurling Jig

Как сделать простое приспособление-кондуктор для накатки

В данном обзоре автор поделится с нами идеей, как своими руками сделать простое приспособление для накатки.

Для изготовления самоделки потребуются: ролики для накатки (их можно купить на Алиэкспресс), профильная труба 20х20 мм, профтруба 25х25 мм, лист металла толщиной 6 мм, резьбовая шпилька М16, а также метизы.

Первым делом из листа металла вырезаем заготовку размером 150*11о мм. Потом разрезаем ее пополам при помощи болгарки.

Рекомендуем также прочитать статью-обзор: как в условиях домашней мастерской изготовить шпиндельную шлифовальную насадку на шуруповерт.

В одной пластине сверлим два отверстия и устанавливаем ролики для накатки. Во второй пластине сверлим отверстие для установки подшипника. Установить его надо таким образом, чтобы он выступал примерно на 3-4 мм.

4 идеи как сделать инструмент для накатки

Основные этапы работ

На следующем этапе от профильной трубы 20х20 мм надо будет отрезать две одинаковых заготовки длиной по 120 мм. Из профиля 25х25 мм вырезаем две заготовки длиной по 80 мм.

Дополнительно необходимо отрезать от профильной трубы 25х25 мм две заготовки длиной по 30 мм.

4 идеи как сделать инструмент для накатки

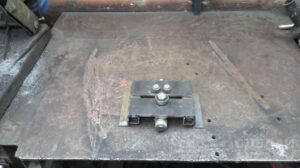

На отрезки профиля 20х20 мм, которые выступают в роли направляющих, надеваем куски профтрубы 25х25 мм длиной 30 мм и привариваем. К ним надо приварить одну из пластин (с роликами).

Вторую площадку с подшипником мастер приваривает к отрезкам профиля 25х25 мм длиной 80 мм. В отличие от первой, эта площадка будет подвижной.

4 идеи как сделать инструмент для накатки

К обеим площадкам привариваем гайки, в которые потом будет вставляться резьбовая шпилька М16.

4 идеи как сделать инструмент для накатки

После этого останется только установить ручку и приваривать по бокам два крепления (для фиксации к столу) из отрезков уголка 25*25 мм. Зачищаем сварные швы, и самоделка готова.

Видео

Подробно о том, как сделать простое приспособление для накатки, можно посмотреть на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала «Самоделкин Иван».

4 идеи как сделать инструмент для накаткиСильное Решение! Китайцы Уже Копируют!

Самодельный инструмент для накатки из зажимных клещей

В данном обзоре автор показывает, как изготовить своими руками довольно простой и удобный в использовании самодельный инструмент для накатки. Инструмент изготовлен на базе зажимных клещей.

4 идеи как сделать инструмент для накатки

Потребуется также три ролика и крепления для них, которые можно сделать из кусков металл. Потом их нужно приварить к зажимным клещам.

Сначала отрезаем болгаркой прижимные губки, после чего привариваем крепления и устанавливаем ролики, фиксируя их при помощи шпилек с гайками.

4 идеи как сделать инструмент для накатки

В верхней части устанавливаются два ролика с насечкой. В нижней части — один ролик без насечки. Вот, собственно, и вся работа.

4 идеи как сделать инструмент для накатки

Как пользоваться инструментом

Для удобства автор использует инструмент для накатки в паре с шуруповертом, что позволяет упростить и ускорить процесс обработки заготовок.

Например, вам нужно сделать накатку на металлическом прутке. Делается это элементарно.

4 идеи как сделать инструмент для накатки

Зажимаем его в патроне шуруповерта, устанавливаем клещи в нужном месте, после чего включаем «шурик».

Таким же образом можно обрабатывать и более мелкие детали или заготовки из металла.

4 идеи как сделать инструмент для накатки

4 идеи как сделать инструмент для накатки
Андрей Васильев
Задать вопрос
1 Комментарий
Оставьте комментарий
Добавить комментарий

Ваш адрес email не будет опубликован.

Держатель с реверсом для метчиков из старой ручной дрели

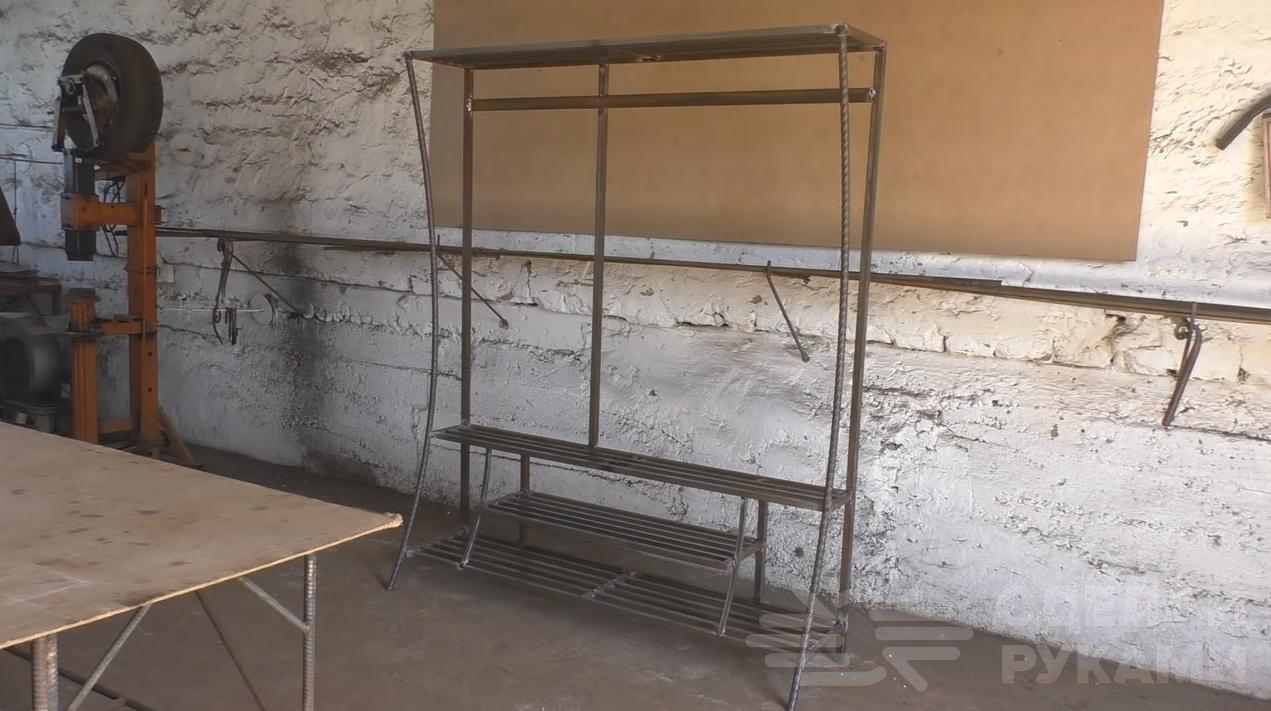

Идея для дома: металлический каркас прихожки с полками
