Очень часто в процессе строительства или ремонта в доме и на даче многим приходится работать в одиночку. Чтобы, не напрягаясь, переместить тяжелые и габаритный грузы, без тележки никак не обойтись.
В данном обзоре автор расскажем, как изготовить своими руками универсальную тележку для перевозки различных грузов.
Такая самодельная конструкция мало чем уступает заводским моделям, а обойдется дешевле.
Читайте также:
Как сделать эффективный отпугиватель птиц из пластиковой бутылки
Содержимое
- 1 Тележка из профильной трубы
- 2 Тележка для перевозки газового баллона
- 3 Простая тележка из швеллера
- 4 Двухколесная ручная тележка
- 5 Универсальная грузовая тележка
- 6 Самодельная тележка для перевозки бревен
- 7 Инструментальная тележка для мастерской
- 8 Моторизованная электротележка для транспортировки прицепов и мобильной техники
- 9 Универсальная тележка для перевозки листовых материалов
- 10 Как сделать инструментальную тележку своими руками
- 11 Строительная тележка с механизмом опрокидывания корыта
- 12 Как сделать садово-строительную тачку
- 13 Садовая тележка с электроприводом
Тележка из профильной трубы
И хотя автор делал тележку для конкретной цели — для перевозки пластиковых окон, ее без проблем можно приспособить для других «грузоперевозок» в домашних условиях. Главное, что себестоимость этой идеи вполне приемлемая.
Основные этапы работ
Для изготовления тележки потребуются профильные трубы разного размера. Первым делом автор нарезает заготовки необходимой длины на ленточной пиле.
Читайте также:
Как сделать барабанную терку своими руками
Потом в двух коротких заготовках нужно просверлить отверстия, и приварить к ним удлиненные гайки, в которые вкручиваются барашковые болты.
Получившиеся детали надеваются на отрезки профиля с меньшим сечением. Потом необходимо будет сварить прямоугольную рамку. Для сварки профиля, лучше, конечно, использовать полуавтомат, но можно и электродами обойтись, если опыт сварки есть.
Далее нужно из отрезков профиля сварить две детали Г-образной формы, и приварить их потом к прямоугольной рамке.
Читайте также:
Как сделать приёмную ёмкость для бетономешалки
На следующем этапе к подвижным «кареткам» на стойках рамы привариваются боковые упоры из профиля. Потом к нижней части тележки приваривается кусок листового металла (площадка для груза), и устанавливаются колеса.
Подробный процесс изготовления универсальной тележки из профильной трубы для перевозки грузов смотрите в видеоролике на сайте.
Тележка для перевозки газового баллона
Если вы приобрели полуавтоматический сварочный аппарат, то вам нужно будет позаботиться о приобретении тележки для перевозки баллона.
Впрочем, не обязательно ее покупать.
Читайте также:
Как сделать домашний велотренажер из велосипеда
Намного дешевле — сделать своими руками. В качестве основного материала можно использовать профильную трубу.
Самодельная тележка для транспортировки газового баллона удобна тем, что имеет компактные размеры, и ее вместе с баллоном без проблем можно поместить в салон автомобиля (при наличии задней двери).
Особенности конструкции
Для изготовления тележки потребуется всего 6 метров квадратной профильной трубы 20х20 мм и четыре колеса в сборе с кронштейнами.
Какие именно детали нужно изготовить и сколько всего их потребуется, можно посмотреть на чертеже.
Обратите внимание, что деталь №9 на чертеже должна быть зарезана под углами 22,5 град., а не 45!
После того, как подготовлены все необходимые детали, можно приступать к изготовлению тележки. Потом надо будет приварить колеса.
На последнем этапе зачищаем швы и красим металл, чтобы тележка прослужила дольше.
Подробный процесс изготовления простой самодельной тележки для перевозки газового баллона можно посмотреть в видеоролике на нашем сайте.

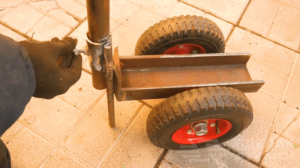

Простая тележка из швеллера
В домашней мастерской, на дачном участке или в частном доме пригодится простая тележка для перевозки грузов.
Например, на самодельной мини-тележке можно в одиночку перевозить листы гипсокартона, фанеры или OSB, а также различные габаритные изделия, которые неудобно нести вручную.
Изготовить простую тележку для перевозки грузов можно из куска швеллера и обрезка стальной водопроводной трубы.
Эти материалы можно недорого приобрести в любом пункте приема лома металла. Также для данной самоделки потребуется два колеса.
Первым делом отрезаем водопроводную трубу и кусок швеллера необходимых размеров.
Чтобы разметить швеллер, используем угольник и чертилку по металлу. Затем при помощи проволочной щетки и лепесткового диска необходимо зачистить швеллер и трубу.
Основные этапы работ
Отрезаем кусок шпильки диаметром 16 мм и длиной 230 мм, после чего снимаем фаску с обеих ее сторон при помощи лепесткового круга.
Далее накручиваем на шпильку две гайки М16, после чего привариваем к подошве швеллера (посередине).
На шпильку надеваем два колеса и фиксируем их гайками М16. К торцу швеллера надо приварить небольшой кусок рельса, который в данном случае будет выполнять функцию упора. В трубе нужно сделать прорезь, а потом привариваем ее к рельсу.
На последнем этапе работ останется только приварить подставку из куска трубы и арматуры, и все это дело покрасить.
Пошаговый процесс изготовления простой тележки для перевозки грузов из куска швеллера смотрите в видеоролике на сайте.
Двухколесная ручная тележка
Для перевозки тяжёлых предметов можно изготовить самодельную тележку. Для поделки понадобиться сварочный аппарат немного железа и пара колёс.
Основа тележки металлическая пластина толщиной не менее пяти миллиметров, к ней перпендикулярно приваривается более узкая полоска, на которой расположена колёсная ось и ручка.
Колёса можно использовать от роликовых коньков, они достаточно прочные, а благодаря подшипникам удобные для эксплуатации. Рукоять, которая так же является рычагом при загрузке лучше сделать с регулировкой длинны.
Универсальная грузовая тележка
Такая тележка пригодится как в частном доме, так и в домашней мастерской.
Особенность конструкции заключается в том, что ее можно использовать в трех разных режимах: под наклоном и горизонтально.
Благодаря этому на ней можно перевозить не только стандартные картонные коробки или мешки с сыпучими материалами, но и стационарное оборудование — например, сверлильный станок.
Для изготовления грузовой тележки автор использует профильную трубу. Отрезаем заготовки необходимого размера, после чего приступаем к сборке конструкции.
Основные этапы работ
Первым делом мастер сваривает из профильной трубы прямоугольную раму.
К одной из сторон рамы автор приваривает крепления для колесной оси. К ним приваривается кусок кругляка (колесная ось).
На следующем этапе изготавливается вспомогательная опорная стойка, к нижней части которой крепятся два колеса.
Опорную стойку крепим к раме тележки. Она легко складывается, когда в ней нет необходимости.
В завершении останется только сделать грузовую платформу. Рядом с ней крепится еще одна — складная (она используется, когда нужно перевезти габаритные грузы).
Привариваем к раме две опорные ножки и две ручки (дополнительные). Потом зачищаем детали, красим, и приступаем к сборке.
Пошаговый процесс изготовления грузовой тележки вы можете посмотреть на видео ниже. Идея принадлежит автору YouTube канала Kwando Technic.
Самодельная тележка для перевозки бревен
Если бревна сложены в одном месте, а пилорама находится в другом, то таскать их вручную — не самая лучшая затея, можно и надорваться (особенно, если бревна большого размера).
Поэтому для облегчения транспортировки бревен к месту назначения имеет смысл воспользоваться тележкой.
Ее можно сделать своими руками из подручных материалов. Конструкция простая, но в то же время — достаточно удобная.
Советуем обратить также внимание на статью: как своими руками изготовить тележку для безопасной перевозки газового баллона.
Материалом для изготовления тележки для бревен служит профильная труба. Отрезаем заготовки требуемого размера.
Основные этапы работ
На следующем этапе свариваем основание тележки, исходя из размеров транспортируемых бревен. К основанию нужно будет приварить ручку. Далее между основанием и ручкой привариваем усиление из отрезков профильной трубы.
По бокам основания тележки автор крепит самодельные ступицы, на которые будут надеваться колеса от легкового автомобиля.
После этого останется только приварить к каркасу тележки металлическую пластину для крепления цепей. В пластине делаем прорези.
К ручке нужно будет приварить уголок с прорезями для цепи, чтобы фиксировать бревно спереди.
Видео
Подробный процесс изготовления самодельной тележки для перевозки бревен показан на видео ниже. Данный материал подготовлен на основе видеоролика с YouTube канала «ВАЛЕРА Diy».
Инструментальная тележка для мастерской
В мастерской или гараже накопились ненужные обрезки труб, куски металла и уголка? Не спешите выбрасывать или сдавать их на металлолом. Есть возможность самому из подручных материалов сделать мобильную инструментальную тележку.
Для этого понадобится не только ваше желание, но и умение (в частности, навыки сварки точно лишними не будут). В данном случае автор решил изготовить конструкцию тележки на семь секций.
Для этого мастер использует металл толщиной 1 мм.
Первым делом вырезает пять одинаковых кусков. Загибает бортики по 60 мм. Прихватывают стыки. Затем он делает две полки с бортиком – 140 мм. Семь элементов для будущей инструментальной тележки готовы.
Основные этапы работ
На следующем этапе понадобится 14 заготовок профильной трубы – 30*30 мм. На саморезы к ним нужно прикрутить мебельные направляющие. Из трубы – 20*20 мм мастер готовит верхнюю раму и крепит лист толщиной 2 мм.
По бокам предусмотрены ручки. К ней привариваются четыре направляющих уголка. Затем мастер укладывает полки, оставляя зазоры. С трёх сторон зашивает изделие листами.
К стойкам с обратной стороны крепятся по периметру четыре уголка. Потом к ним привариваются площадки колёс. Инструментальная тележка готова. Остается только покрасить.
На изготовление самодельной тележки ушло 20 часов работы мастера и 10 тыс. рублей. Готовая продаётся – за 16000.
Если часть деталей лежала бесполезным хламом – экономия очевидна. Плюс – удовольствие от появления полезной вещи, собранной своими руками.
Видео
Моторизованная электротележка для транспортировки прицепов и мобильной техники
Перемещение прицепов или различных габаритных мобильных устройств вручную может быть очень утомительным.
Но с этой задачей отлично справится самодельная моторизованная тележка, которая предназначена для транспортировки прицепов и передвижной техники или механизмов.
Рассказываю, как сделать такого помощника своими руками. Возможно, кому-то данная конструкция будет весьма кстати.
Необходимые материалы:
- мотор-редукторы;
- колеса от мини квадроцикла;
- аккумуляторы;
- звездочки от мотоцикла;
- корпусные подшипники;
- привод стеклоочистителя авто;
- стальной кругляк;
- профильная труба;
- листовой металл;
- стальная круглая труба.
Электротележка получилась довольно прочной и маневренной. Заряда аккумуляторов должно хватить примерно на полчаса работы.
Идея изготовления моторизованной электротележки принадлежит автору Made in Poland. Рекомендую взять на заметку!
Основные этапы работ
Первым делом подготавливаем мотор-редукторы от старой инвалидной коляски и два колеса от мини квадроцикла.
Из стального кругляка вытачиваем на токарном станке вал.
Затем нужно будет сделать фланец для крепления колеса. Для этого вырезаем из листового металла диск подходящего диаметра и привариваем по центру отрезок круглой трубы. В диске высверливаем крепежные отверстия.
На вал надеваем корпусный подшипник, после чего устанавливаем изготовленный ранее фланец и фиксируем его с помощью болта (предварительно в торце вала необходимо будет просверлить отверстие и нарезать в нем резьбу).
Изготавливаем еще один фланец, к которому крепится звездочка от мотоцикла. Надеваем его на вал — он должен находиться после корпусного подшипника.
Дополнительно высверливаем отверстие в валу и втулке фланца, нарезаем резьбу и вкручиваем болт.
Аналогичную сборку делаем на противоположной стороне.
После этого с двух сторон вала устанавливаем колеса от мини квадроцикла. Колёсная ось электротележки готова.
Из профильной трубы свариваем раму.
К передней её части привариваем металлическую пластину трапециевидной формы с отверстиями и прикручиваем к ней поворотное колесо.
После этого крепим колёсную ось (при помощи корпусных подшипников) к раме. Зачищаем сварные швы.
Привариваем к раме опорную площадку, на которую устанавливаем аккумуляторы. Также надо будет установить моторы-редукторы.
В завершении останется только изготовить подъемный механизм. Для этого автор использовал мотор стеклоочистителя и конструкцию из профтрубы, резьбовой шпильки и специального переходника (как его сделать — смотрите на видео).
В верхней части профильной трубы, которая будет выдвигаться вверх, надо будет приварить сцепное устройство (фаркоп-шар).
Из профтрубы изготавливаем ручку, в верхней части которой вырезаем отверстия для кнопок управления. Привариваем её к раме. Потом подключаем электронику.
Ну и последний штрих — из листового металла изготавливаем кожух, который прикручиваем к раме. Красим конструкцию.
Видео
Подробно о том, как изготовить моторизованную электротележку, вы можете посмотреть в авторском видеоролике ниже.
Универсальная тележка для перевозки листовых материалов
Лист гипсокартона или фанеры — не очень тяжелый. Однако в одиночку его нести очень неудобно. Уж больно габариты большие, руками не обхватишь. Впрочем, в этом нет никакой надобности.
Нужно всего лишь сделать универсальную тележку и не напрягаться почем зря. Реально выручает.
Что для этого потребуется:
- листовой металл;
- круглая труба (стальная);
- колеса;
- гайки;
- барашковые болты.
Универсальность самодельной тележки заключается в том, что ширину между боковыми стенками можно регулировать, в зависимости от толщины или ширины материала.
Таким образом, с помощью самодельного приспособления можно перевозить не только фанеру или ГКЛ, но и другие материалы: доски, деревянные брусы, профильные трубы и т. д.
Процесс изготовления универсальной тележки
Из листового металла толщиной 3—4 мм вырезаем две прямоугольных пластины и высверливаем в них по два отверстия. Острые углы можно закруглить.
Отрезаем четыре куска круглой трубы, высверливаем в них отверстия и привариваем шестигранные гайки, в которые потом будут вкручиваться барашковые болты.
Отрезки стальной трубы вставляем в просверленные отверстия в металлических пластинах и обвариваем их по кругу.
Дополнительно привариваем к пластинам длинные болты, которые выступают в качестве колесных осей.
На следующем этапе нам потребуются колеса в количестве двух штук. Надеваем их на болты и фиксируем гайками.
В завершении останется только отрезать два куска трубы, которые вставляем в приваренные к пластинам втулки.
Устанавливаем боковые стенки на нужном расстоянии друг от друга и фиксируем барашковыми болтами.
Видео
Подробно о том, как изготовить универсальную тележку для перевозки листовых материалов, показано в авторском видеоролике ниже.
Как сделать инструментальную тележку своими руками
В данном обзоре автор YouTube канала peChoO поделится идеей, как изготовить самодельную тележку для инструментов.
Для изготовления инструментальной тележки потребуются:
- профильная труба;
- листовой металл;
- поворотные колесики;
- крепеж (болты с гайками).
Первым делом из листового металла необходимо изготовить ящик. Для этого размечаем лист металла, делаем неглубокие пропилы болгаркой, потом сгибаем края и обвариваем.
По такому же принципу из листового металла изготавливаем еще два ящика. Также отрезаем пару отрезков профильной трубы, и разрезаем их вдоль, чтобы получилось четыре уголка.
Возможно, вас заинтересует еще одна идея: подъемный столик из профтрубы и домкрата.
Основные этапы работ
На следующем этапе в уголках и ящиках сверлим отверстия. После этого собираем все детали воедино при помощи болтов с гайками.
Из толстого листового металла вырезаем четыре квадратных пластины. Сверлим в них крепежные отверстия.
Эти пластины необходимо будет приварить к нижнему ящику. К ним потом крепятся поворотные колесики.
Дополнительно из листового металла автор изготавливает полки, которые крепятся к тележке с помощью сварки.
Изготавливаем и привариваем ручку. Затем зачищаем сварные швы болгаркой и красим металл.
Читайте также: как сделать «третью руку» сварщика с магнитным основанием.
Видео
Подробно о том, как сделать инструментальную тележку своими руками, можно посмотреть на видео ниже. Идея принадлежит автору peChoO.
Строительная тележка с механизмом опрокидывания корыта
Для транспортировки щебня, песка и прочих сыпучих материалов без строительной тележки не обойтись. Даже если вам нужно преодолеть небольшое расстояние, лучше сделать это «на колесах», чем таскать в ведрах.
В данном обзоре расскажем, как сделать строительную тележку с механизмом опрокидывания корыта.
Для изготовления тележки нам потребуются следующие материалы:
- профильная труба;
- уголок;
- круглая труба;
- листовой металл;
- колеса;
- гидравлический домкрат.
Возможно, вас также заинтересует идея, как своими руками сделать мини-кран для мастерской или гаража.
Приступаем к работе
Первым делом отрезаем заготовки из строительного уголка. Из них автор сваривает несущую раму.
Под рамой будут находиться колеса (передние колеса — поворотные).
Для установки задней колесной оси нужно приварить крепления, изготовленные из профильной трубы.
Делаем корыто
Размечаем лист металла, отрезаем лишнее, и делаем прорези болгаркой по размеченным линиям.
Сгибаем металлический лист в корыто. Затем обвариваем места стыков. Сварные швы надо зачистить лепестковым кругом.
Механизм опрокидывания
Далее надо будет сделать опрокидывающуюся платформу. Свариваем ее из профильной трубы. Крепим к раме с помощью шарнира.
Приводом механизма опрокидывания послужит гидравлический домкрат бутылочного типа. Крепим его к раме тележки, шток упираем в опрокидывающуюся платформу.
Устанавливаем две возвратные пружины, чтобы после опрокидывания можно было быстро вернуть корыто в исходное положение.
Также мастер решил установить ножную педаль. Соединяем ее с бутылочным домкратом.
Завершающий этап
На последнем этапе останется только приварить корыто тележки к платформе.
Также из круглых труб автор изготавливает и крепит к раме ручку.
Устанавливаем колеса. Потом надо будет покрасить тележку, чтобы придать ей красивый внешний вид.
Видео
Данная статья подготовлена на основе авторского видеоролика с YouTube канала Kwando Technic. Спасибо за внимание.
Как сделать садово-строительную тачку
Чем бы вы не занимались — работой на дачном участке или строительством баньки, без тачки не обойтись. На ней и сыпучие стройматериалы можно подвезти, и мусор с участка вывезти.
Да тот же картофель с грядок в подвал транспортировать — тоже тачка нужна.
Садово-строительную тележку можно приобрести практически в любом строймагазине. Но можно ее и своими руками сделать. Потребуется немного металла и пластиковая бочка.
Чем самодельная тачка лучше заводской?
Тележка, изготовленная своими руками — дешевле почти в 2 раза, чем заводская.
Помимо этого, вы можете сделать тачку нестандартного размера — «под себя», и использовать для этого любые подручные материалы.
Возможно, вам также интересно будет прочитать статью: как своими руками сделать настенный держатель для поливочного садового шланга.
Основные элементы конструкции тачки
В конструктивном плане самодельная тележка практически ничем не отличается от заводской.
Основа конструкции — это несущая рама, к нижней части которой крепятся опорные ножки и одно колесо (их может быть и два).
К раме приваривается металлический каркас, на который будет опираться кузов тележки. В данном случае роль кузова выполняет пластиковая бочка.
Необходимые материалы:
- металлическая полоса;
- профильная труба;
- стальная круглая труба;
- круглый пруток из стали;
- колесная ось.
Пошаговый процесс изготовления самодельной тележки
Первым делом необходимо будет изготовить кузов строительной тачки. Для этого мы используем пластиковую бочку. Делаем разметку, и вырезаем часть стенки.
Из металлической полосы сваривается каркас, который будет опираться на раму и поддерживать кузов.
Отрезаем заготовки нужного размера, сверлим в них крепежные отверстия, после чего сгибаем дугой по форме бочки. Свариваем все заготовки вместе, зачищаем сварные швы.
Теперь отрезаем заготовки из профтрубы, и свариваем из них раму.
Отрезаем два куска стальной круглой трубы, и привариваем их к раме, вставив в профильную трубу — это будут ручки.
На следующем этапе привариваем к раме крепления для колеса, к которым приваривается колесная ось. Рядом надо будет приварить опорные ножки, изготовленные из круглого прутка.
После этого привариваем металлический каркас к верхней части рамы. Зачищаем сварные швы, и красим раму самодельной тележки.
При помощи болтов с гайками крепим пластиковую бочку к металлическому каркасу. В передней части кузова срезаем часть горловины бочки.
Видео
Подробно о том, как сделать садово-строительную тачку своими руками, можно посмотреть на видео. Эта идея принадлежит автору YouTube канала Kwando Technic.
Садовая тележка с электроприводом
В данном обзоре автор делится идеей, как сделать простой электропривод на садовую тележку. Для этого он использует моторедуктор стеклоочистителя авто.
Благодаря тележке с электроприводом, не нужно особенно напрягаться, чтобы перевезти с одного места в другое какой-нибудь тяжелый груз.
Первым делом снимаем с тачки колесо (в данном случае тележка одноколесная) и привариваем к нему звездочку.
Далее другую звездочку, меньшего размера, устанавливаем на вал моторедуктора стеклоочистителя автомобиля.
Основные этапы работ
На следующем этапе отрезаем небольшой кусок строительного уголка и сверлим в нем крепежные отверстия. Затем крепим его к корпусу моторедуктора.
После этого устанавливаем снятое ранее колесо обратно на тележку, предварительно надев на звездочку цепь. Размечаем и сверлим отверстия в корыте под крепление моторедуктора.
В качестве источника питания для электродвигателя автор использует аккумуляторную батарею от шуруповерта. Подключаем АКБ к моторедуктору, и помещаем его в сумку, которую крепим на одной из ручек тележки.
Видео
Подробно о том, как своими руками сделать электропривод на садовую тележку из моторедуктора стеклоочистителя, вы можете посмотреть в видеоролике на нашем сайте.
