7 интересных идей как сделать плиткорез своими руками

При работе с керамической плитой практически всегда приходится делать подрезку. Можно воспользоваться болгаркой. Правда, при использовании УШМ есть один минус — на глазурованной поверхности плитки могут оставаться сколы. Поэтому если есть такая возможность, то лучше использовать плиткорез.

В этой статье мы расскажем, как сделать плиткорез для керамической плитки своими руками — из доступных материалов.

Содержание

Универсальный самодельный плиткорез из профиля

В данном обзоре автор предлагает идею по изготовлению универсального самодельного плиткореза.

7 интересных идей как сделать плиткорез своими руками Читайте также: Доработка болгарки для более точной резки металла

Для этого потребуется алюминиевый профиль 50*20 мм нужной длины, кусок текстолита и отрезок металлической профильной трубы 40*20 мм.

7 интересных идей как сделать плиткорез своими руками

Также надо будет подготовить кусок пористой резины и роликовый резец для резки плитки. Его можно снять, например, со старого обычного плиткореза. Еще потребуются маленькие подшипники.

Первым делом автор вырезает заготовку нужной формы из профиля 40*20 мм. Потом он делает каретку из куска текстолита.

По краям каретки крепятся маленькие подшипники, благодаря чему она сможет перемещаться вдоль самой направляющей из алюминиевого профиля.

7 интересных идей как сделать плиткорез своими руками Читайте также: Как организовать обогрев гаража своими руками

7 интересных идей как сделать плиткорез своими руками

К самой каретке крепится уже заготовка из профильной трубы, к которой прикручен роликовый резец для резки плитки.

Основные этапы работ

На следующем этапе автор вырезает из дерева накладку, которую нужно закрепить на двусторонний скотч к заготовке из профиля. При желании можно покрыть эту «накладку» лаком.

7 интересных идей как сделать плиткорез своими руками

Каретка получается быстросъемной — легко надевается на направляющую и так же легко снимается, что очень удобно. На нижнюю часть профиля наносятся две полоски из силикона.

7 интересных идей как сделать плиткорез своими руками Читайте также: Как сделать кордщетку для бормашинки

7 интересных идей как сделать плиткорез своими руками

Далее потребуются еще крючки с присосками, которые используются для ванной комнаты или кухни (двух штук будет достаточно, но надо покупать более-менее качественные, а не первые попавшиеся). Они крепятся к направляющей из профиля (сбоку).

7 интересных идей как сделать плиткорез своими руками

Видео

Подробно о том, как сделать универсальный самодельный плиткорез из профиля, рекомендуем посмотреть в видеоролике на сайте.

7 интересных идей как сделать плиткорез своими рукамиБезразмерный плиткорез своими руками. Tile cutter hand made.

Плиткорез из металлического уголка

Для изготовления самодельного приспособления потребуются:

  • металлический (строительный) уголок;
  • стальная втулка;
  • квадратный пруток;
  • режущий ролик;
  • шестигранная гайка.
7 интересных идей как сделать плиткорез своими руками Читайте также: 5 способов сделать сверло для сверления больших отверстий

Рекомендуем также прочитать статью-обзор: как сделать циркулярную пилу с электродвигателем в качестве привода

Что представляет собой самоделка: основные элементы конструкции

В конструктивном плане самодельный плиткорез действительно очень прост.

Конструкция состоит из стальной рамы Т-образной формы и ползуна, к которому крепится направляющая втулка для квадратного прутка с режущим роликом на конце.

Для работы с заготовками потребуется сварочный инверторный аппарат и болгарка. Если нет возможности воспользоваться дуговой сваркой, можно придумать и болтовое крепление деталей.

Изготовление рамы плиткореза

От металлического уголка отрезаем две заготовки длиной 70 см и 40 см. Размеры могут быть и другими — на ваше усмотрение.

Две заготовки свариваем вместе перпендикулярно друг другу, чтобы получилось основание Т-образной формы. Сварные швы зачищаем болгаркой.

Сборка подвижного элемента

На следующем этапе необходимо будет сделать ползун, который будет перемещаться вперед-назад вдоль всей длины основания.

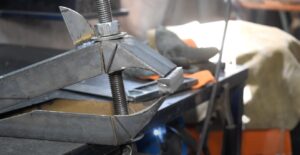

Для изготовления подвижного основания нам потребуется два отрезка металлического уголка. Выставляем их, как показано на фото ниже, и свариваем вместе.

7 интересных идей как сделать плиткорез своими руками

7 интересных идей как сделать плиткорез своими руками

Изготовление направляющей и крепления для стержня с роликом

Сначала отрезаем кусок квадратного прутка, обтачиваем конец, и вырезаем два «ушка», между которыми будет крепиться режущий ролик.

Далее нам потребуется втулка, в которую будет вставляться квадратный пруток. В ней необходимо вырезать паз для гайки.

7 интересных идей как сделать плиткорез своими руками

Вырезаем паз, устанавливаем гайку, и обвариваем ее. В гайку будет вкручиваться болт, который будет фиксировать стержень с режущим роликом.

7 интересных идей как сделать плиткорез своими руками

На последнем этапе останется только приварить направляющую втулку к подвижному элементу из уголков. Ну вот и все — самоделка готова.

7 интересных идей как сделать плиткорез своими руками

Дополнительно на нижнюю часть основания, которое будет прижимать плитку, необходимо приклеить полосу резины.

Видео

Подробно о том, как сделать плиткорез для керамической плитки своими руками, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала Moncos te enseña.

7 интересных идей как сделать плиткорез своими рукамиexcelente herramienta para construcción corta cerámica

Как сделать широкоформатный плиткорез из болгарки

Заводские плиткорезы, предназначенные для работы с плиткой широкого формата, стоят дорого, и покупать их для разовых работ не имеет смысла. Поэтому можно воспользоваться альтернативным вариантом — сделать широкоформатный плиткорез из болгарки.

7 интересных идей как сделать плиткорез своими руками

Итак, приступим к процессу изготовления самоделки.

В первую очередь необходимо отрезать от металлической трубы кольцо, разрезать его в одном месте и приварить удлиненную гайку. Потом ее тоже надо будет разрезать на две части.

В результате получится хомут на болгарку. К этому хомуту надо будет приварить пластину, в которой предварительно мастер сверлит отверстие по центру. Также потребуется изготовить еще 4 детали с отверстиями.

7 интересных идей как сделать плиткорез своими руками

Основные этапы работ

Вырезанные из металлической пластины заготовки необходимо соединить друг с другом. В итоге должно получиться подвижное крепление для болгарки.

7 интересных идей как сделать плиткорез своими руками

На следующем этапе крепление вместе с маленькой угловой шлифовальной машинкой надо будет установить на площадку (желательно изготовить ее из легкого, но прочного материала). Еще нужно продумать систему пылеудаления.

7 интересных идей как сделать плиткорез своими руками

Потом останется только сделать направляющую, по которой болгарка будет перемещаться вдоль плитки.

Для этого мастер прикручивает к правилу алюминиевый уголок, после чего крепит пластину с роликом. Собранная конструкция устанавливается на рабочий стол.

7 интересных идей как сделать плиткорез своими руками

Видео

Подробно о том, как сделать широкоформатный плиткорез из болгарки своими руками, смотрите в видеоролике на сайте.

7 интересных идей как сделать плиткорез своими рукамиПлиткорез из болгарки. Крупный формат. Tile cutter from angle grinder.

Плиткорез с электроприводом и направляющими из трубы

Для изготовления самодельного плиткореза для домашней мастерской, кроме маленькой болгарки с алмазным диском, потребуется подготовить также некоторые другие детали.

7 интересных идей как сделать плиткорез своими руками

В частности, нужно будет отрезать восемь втулок (4 втулки длиной 35 мм и 4 втулки длиной 25 мм) из металлической трубы с внутренним диаметром 20 мм.

Еще потребуется отрезать два куска уголка 60*60 мм длиной по 12 см и два куска уголка 40*40 мм длиной по 18 см. Также автор использует еще две стальные трубки с внешним диаметром 20 мм и длиной 50 см.

7 интересных идей как сделать плиткорез своими руками

Основные этапы работ

В трубках длиной 25 мм размечаем места, где надо будет просверлить отверстия диаметром 6,8 мм. А потом нарезаем в отверстиях резьбу метчиком М8.

7 интересных идей как сделать плиткорез своими руками

Далее берем уголок 60*60 мм и делаем в нем три отверстия диаметром 4 миллиметра. Полученные детали нужно будет сварить между собой.

Также потребуются два уголка 20*30 мм, в которых надо просверлить отверстия диаметром 9 миллиметров, после чего они привариваются уже к имеющимся деталям.

7 интересных идей как сделать плиткорез своими руками

Для дальнейшего изготовления плиткореза нужно собрать все детали вместе. В уголке 40*40 мм с одной из сторон нужно просверлить отверстия диаметром 11 мм, а с другой стороны отверстия диаметром 7 мм.

7 интересных идей как сделать плиткорез своими руками

Еще понадобится металлическая пластина длиной 500 мм и толщиной 8 мм. В ней нужно просверлить пять отверстий сверлом диаметром 9,8 мм. После этого нарезаем резьбу М12.

Также автор использует шпильку М6 и четыре гайки. Все детали нужно зачистить болгаркой, покрасить, и можно приступать к окончательной сборке.

7 интересных идей как сделать плиткорез своими руками

Потом останется только прикрутить болгарку (УШМ) и приспособление готово к использованию. Можно протестировать его в работе.

Видео

Подробно о том, как из болгарки сделать плиткорез для домашней мастерской или гаража смотрите в видеоролике на нашем сайте.

7 интересных идей как сделать плиткорез своими рукамиНе ожидал что так получится !!! Почему я не сделал это раньше !!!

Универсальный плиткорез с подвижной кареткой для дисковой пилы

При работе с керамической плиткой или керамогранитом без использования плиткореза никак не обойтись.

В сегодняшней статье расскажем, как сделать своими руками электрический плиткорез.

Основные части конструкции будут изготовлены из плитки. Если у вас осталось много обрезков, то данная самоделка — идеальный вариант для вас.

Также понадобятся следующие материалы:

  • профильная труба;
  • подшипники;
  • болты с гайками.

Хотим обратить ваше внимание, что конструкция позволяет использовать плиткорез в ручном режиме — просто нужно будет заменить дисковую пилу на стеклорез.

Основные этапы работ

Сначала необходимо будет изготовить станину. Берем подходящий по размеру кусок керамогранита и приклеиваем по краям бортики, в которых предварительно нужно будет вырезать пазы — посадочные места для направляющих.

7 интересных идей как сделать плиткорез своими руками

Далее приступаем к изготовлению каретки. Первым делом нужно изготовить боковые стенки с пазами, в которые вклеиваем подшипники.

7 интересных идей как сделать плиткорез своими руками

Затем отрезаем основание нужного размера и крепим к нему боковые стенки. Устанавливаем на станину направляющие из профтрубы. Сверху ставим каретку и устанавливаем опорные подшипники, как на фото ниже.

7 интересных идей как сделать плиткорез своими руками

7 интересных идей как сделать плиткорез своими руками

В завершении останется только прорезать в основании каретки паз для пильного диска. К боковым стенкам приклеиваем два кусочка плитки с пазами — для установки дополнительных подшипников.

7 интересных идей как сделать плиткорез своими руками

Устанавливаем ручную дисковую пилу, укладываем на основание станины плитку и можно приступать к резке. Как видите, конструкция получилась довольно неплохая.

7 интересных идей как сделать плиткорез своими руками

Видео

Подробно о том, как сделать электрический плиткорез своими руками, можно посмотреть ниже — в авторском видеоролике. Идеей поделился автор YouTube канала PROFESSOR PARDAL BRASIL.

7 интересных идей как сделать плиткорез своими рукамиComo fazer um riscador e cortadeira de porcelanato multifunções ,feito de material reciclado

Самодельный плиткорез из уголка и профтрубы

При работе с керамической плиткой практически всегда приходится ее подрезать или разрезать на куски нужного размера.

Некоторые мастера использует болгарку с алмазным диском, однако лучше всего с этой задачей справляется плиткорез:

  • никакой пыли;
  • никакого шума;
  • чистый рез.

Своим личным опытом изготовления самодельного плиткореза для резки керамической плитки поделился с нами автор YouTube канала PROFESSOR PARDAL BRASIL.

Конструкция довольно простая: состоит из направляющей и подвижной каретки, к которой крепится кусок квадратного прутка с режущим роликом.

Изготовление каретки

Отрезаем четыре заготовки (2 короткие и 2 длинные) от металлического уголка, и свариваем их вместе, используя в качестве шаблона кусок профтрубы.

7 интересных идей как сделать плиткорез своими руками

7 интересных идей как сделать плиткорез своими руками

Саму профильную трубу необходимо будет приварить к верхней части сваренной рамки.

Сбоку мастер приварил еще один кусок уголка, в полках которого нужно просверлить отверстия: одно для квадратного прутка с режущим роликом, второе — для фиксатора, в качестве которого выступает болт. Ко второму отверстию дополнительно привариваем гайку.

7 интересных идей как сделать плиткорез своими руками

7 интересных идей как сделать плиткорез своими руками

Зачищаем сварные швы (например, это можно сделать быстро и аккуратно, используя болгарку с лепестковым кругом), после чего можно будет покрасить каретку аэрозольной краской.

7 интересных идей как сделать плиткорез своими руками

Изготовление направляющей

Направляющая изготавливается из прямоугольной профильной трубы, по размерам которой делалась подвижная каретка.

Сборка приспособления

На следующем этапе подготавливаем подшипники, а также метизы. При помощи болтов и гаек крепим подшипники к нижней части каретки, как показано на фото ниже.

7 интересных идей как сделать плиткорез своими руками

7 интересных идей как сделать плиткорез своими руками

Принцип работы плиткореза

Направляющую устанавливаем на предварительно размеченную керамическую плитку (при необходимости фиксируем ее струбцинами).

Устанавливаем каретку. Выставляем держатель с режущим роликом на нужную высоту.

7 интересных идей как сделать плиткорез своими руками

Проводим каретку вдоль направляющей с небольшим нажимом. После этого останется только отломать отрезанный кусочек плитки.

7 интересных идей как сделать плиткорез своими руками

Видео

7 интересных идей как сделать плиткорез своими рукамиriscador de porcelanato como fazer /tile cutter

Оснастка на УШМ для резки гранита, керамогранита и мрамора

Хотим рассказать об одной интересной самоделке, которой поделился автор YouTube канала Carpintero Del Desierto.

Как вы уже поняли из названия статьи, будем собирать самодельную оснастку для болгарки (УШМ), с помощью которой удобно резать крупноформатные листовые материалы (гранит, керамогранит и мрамор).

7 интересных идей как сделать плиткорез своими руками

Также такая «насадка» пригодится, если надо раскроить листы фанеры или ДСП.

Необходимые материалы для изготовления самоделки:

  • металлический уголок;
  • профильная труба;
  • металлическая полоса;
  • мебельная петля;
  • опорные ролики (пластиковые колесики).

Возможно, вас также заинтересует еще одна самоделка для домашней мастерской: инструмент для сгибания тонкого листового металла.

Пошаговый процесс изготовления самодельной оснастки для УШМ

Первым делом автор отрезал от металлического уголка две одинаковых заготовки, и изготовил из них крепежные элементы, которые при помощи винтов прикручиваются по бокам корпуса редуктора УШМ.

7 интересных идей как сделать плиткорез своими руками

К боковым креплениям приваривается отрезок металлической полосы.

Сначала нужно зафиксировать его на прихватки «по месту», а потом открутить крепежные элементы, и обварить полностью.

7 интересных идей как сделать плиткорез своими руками

7 интересных идей как сделать плиткорез своими руками

После этого к одному из боковых креплений необходимо приварить мебельную петлю. Место сварки надо зачистить лепестковым кругом.

7 интересных идей как сделать плиткорез своими руками

Далее отрезаем два куска профильной трубы одинаковой длины, и привариваем их ко второму боковому креплению.

7 интересных идей как сделать плиткорез своими руками

На следующем этапе необходимо будет изготовить еще одну деталь оснастки. Для этого отрезаем 2 куска металлического уголка и два отрезка профтрубы. Свариваем все заготовки вместе, как показано на фото ниже.

7 интересных идей как сделать плиткорез своими руками

Получившуюся деталь привариваем к подвижной части мебельной петли.

7 интересных идей как сделать плиткорез своими руками

Отрезаем отрезок прямоугольной профильной трубы, и привариваем его к одному из профилей, приваренных к боковому креплению.

7 интересных идей как сделать плиткорез своими руками

7 интересных идей как сделать плиткорез своими руками

В завершении останется только собрать оснастку, закрепив ее на болгарке. Из полосы металла изготавливается планка с продольным пазом — для регулировки угла наклона УШМ.

7 интересных идей как сделать плиткорез своими руками

Она крепится к основной конструкции. Таким образом можно будет увеличивать и уменьшать вылет пильного диска, в зависимости от требуемой глубины пропила.

Также необходимо будет приварить монтажные пластины, к которым потом будут крепиться опорные ролики (пластмассовые колесики).

7 интересных идей как сделать плиткорез своими руками

Видео

Подробный процесс изготовления самодельной оснастки для УШМ можно посмотреть в авторском видеоролике. Спасибо за внимание.

7 интересных идей как сделать плиткорез своими рукамиADAPTADOR casero para CORTAR cuarzo, GRANITO y mármol con ESMERIL

Как резать плитку болгаркой, чтобы не было сколов

В данном обзоре мастер поделится личным опытом, как быстро и аккуратно отрезать плитку болгаркой, чтобы край был ровным, без сколов.

Почему бы не воспользоваться плиткорезом?

Да, действительно, в большинстве случаев плиткорез намного лучше справляется со своей задачей, чем болгарка.

Вот только при помощи плиткореза не получится вырезать в плитке кусок прямоугольной формы. Тогда как болгарка с алмазным диском с этой задачей легко справится. Главное — знать, как правильно отрезать плитку.

Советуем также прочитать: как сделать садовый секатор из пильного диска

Немного теории

Чтобы отрезать плитку ровно и максимально без сколов потребуется болгарка и диск с алмазным напылением. Также будем использовать плиткорез.

Что касается диска для болгарки, то автор использует самый простой и бюджетный диск.

Можно, конечно, купить специальные диски на УШМ, которые режут плитку без сколов.

Однако, во-первых, стоят они дорого и не каждому по карману. Во-вторых, даже такой диск не всегда может сделать идеальный рез (например, в тех случаях, когда попалась перекаленная плитка).

Автор же поделится с нами универсальным способом, который можно использовать для резки любой плитки: бюджетной или дорогой, нормальной или же перекаленной.

Основные этапы работ

Первым делом размечаем на плитке область, которую необходимо вырезать. В данном случае — это небольшой кусок прямоугольной формы.

7 интересных идей как сделать плиткорез своими руками

Затем делаем два поверхностных реза при помощи плиткореза.

7 интересных идей как сделать плиткорез своими руками

После этого короткий участок прорезаем болгаркой. Но резать надо не по самой линии, а рядом.

7 интересных идей как сделать плиткорез своими руками

7 интересных идей как сделать плиткорез своими руками

В завершении останется только отколоть кусок плитки на плиткорезе. Как видите, никаких сколов нет.

7 интересных идей как сделать плиткорез своими руками

Видео

Подробный обзор данного способа можно посмотреть на видео ниже. Идеей поделился автор YouTube канала «Сами себе строим дом».

7 интересных идей как сделать плиткорез своими рукамиСекрет как отрезать плитку болгаркой, НО без сколов!
7 интересных идей как сделать плиткорез своими руками
Андрей Васильев
Задать вопрос
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Как сделать оригинальную кожаную ручку для ножа
Детектор скрытой проводки своими руками: 2 интересных идеи
