Универсальный угольник из профиля для сварочных работ

В процессе изготовления различных самоделок, приспособлений и конструкций из металла часто возникает необходимость сварить две заготовки под углом 90 или 45 градусов. Легче всего сделать это при помощи подручных средств, особенно если нужно выполнить большие объемы сварочных работ.

Чтобы быстро выставить сопрягаемые детали максимально точно под заданным углом, можно смастерить своими руками простой универсальный угольник для сварки — причем для этого отлично подойдут обрезки профильных труб прямоугольного сечения с размерами сторон 40х20 мм.

Дополнительно потребуются обычные куски металла, а также болты с гайками для соединения стальных пластин. Изготовить такое полезное приспособление для домашней мастерской очень просто — из инструмента потребуется болгарка, сверлильный станок или электродрель, а также сварочный аппарат инверторного типа или полуавтомат.

Основные этапы работ

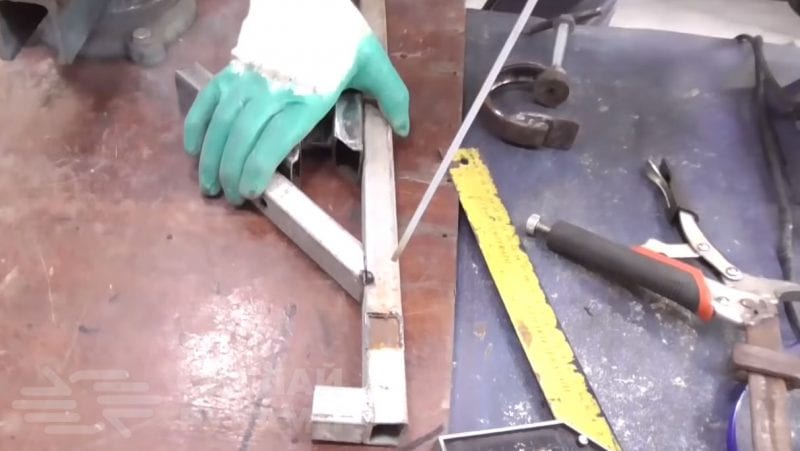

При помощи болгарки с отрезным диском отрезаем два куска профиля 40х20 мм, причем одна сторона должна быть под углом 45 градусов. Используя обычный строительный угольник, выставляем две заготовки под прямым углом и свариваем.

На следующем этапе вырезаем из подходящего по толщине куска металла две пластины и два «уха», в которых надо просверлить отверстия для крепежа (болтов с гайками). К внутренней стороне самодельного угольника привариваем сначала «уши», а потом две стальные пластины.

К одной из пластин приваривается две гайки — для жесткой фиксации сварочного уголка под углом 90 или 45 градусов при помощи болта. Места сварки обязательно зачищаем болгаркой, установив на нее шлифовальный или зачистной круг.
