9 рабочих хитростей, как идеально заточить сверло

При желании в интернете можно найти огромное количество чертежей для изготовления самодельных устройств, при помощи которых можно затачивать сверла.

Однако чаще всего все эти «зарисовки» технически очень сложные — простому обывателю в них не разобраться.

Можно, конечно, попробовать заточить сверла вручную на заточном станке, держа инструмент под углом 60 градусов. Однако и в этом случае очень трудно добиться идеальной заточки, чтобы не было смещения центра.

Впрочем, есть альтернативный вариант — использовать самодельное приспособление для заточки сверл. Сделать такое устройство под силу каждому мастеру.

Заточное приспособление из дверной петли

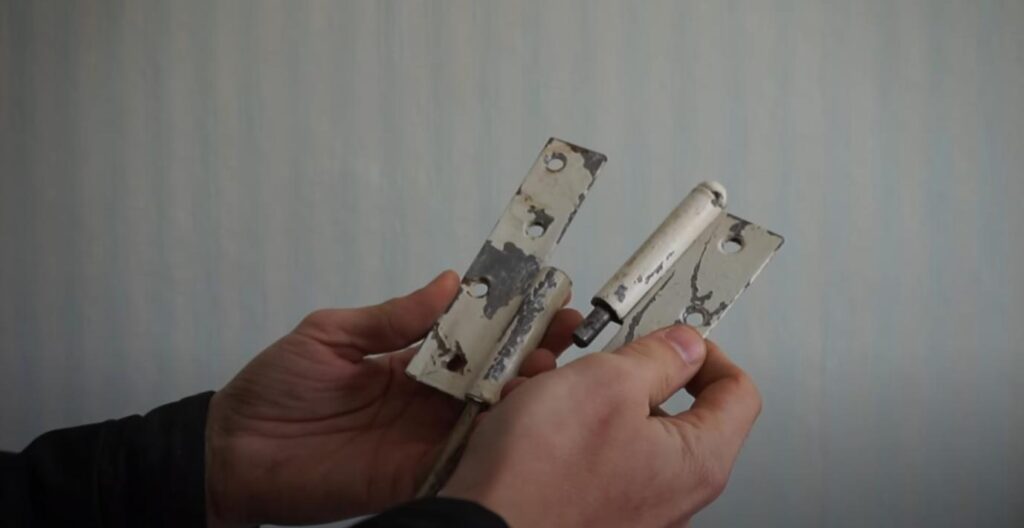

Никогда ничего не выбрасывайте на свалку. Потому что даже старая дверная петля может пригодиться вам в домашней мастерской.

9 рабочих хитростей, как идеально заточить сверло

Например, из нее можно изготовить очень простое, но полезное приспособление, которое поможет вам заточить сверло на электроточиле.

Механизм работы самодельного заточного приспособления основан на поворотном движении дверной петли.

Обратите внимание: в данном случае на понадобится дверная петля с толщиной металла минимум 3 мм.

Нижняя часть петли будет фиксироваться на подручнике, а верхняя будет перемещать сверло. Для того, чтобы надежно зафиксировать нижнюю часть петли на подручнике, потребуется приварить металлический уголок 25х25 мм, после чего просверлить в нем отверстие и нарезать резьбу под болт М6.

9 рабочих хитростей, как идеально заточить сверло

На следующем этапе работ нужно выставить правильный угол заточки сверла, использую для этого отрезок стального уголка, который необходимо приварить к петле, и обычную школьную линейку с транспортиром.

Для проверки правильности выставленного угла используйте сверло с заводской заточкой — оно должно соприкасаться всей плоскостью кромки пера.

Далее потребуется приварить к конструкции шпильку М8 с заранее подготовленной прижимной гайкой из металла толщиной 4 мм. Самодельное устройство готово!

Используя данное самодельное приспособление, вы без труда сможете затачивать сверла по дереву и металлу разной длины и размеров.

9 рабочих хитростей, как идеально заточить сверло

Очень полезная и удобная в применении вещь. Пошаговый процесс изготовления заточного устройства показан на видео ниже.

9 рабочих хитростей, как идеально заточить сверлоУстройство для заточки сверл своими руками из дверной петли

Заточка сверла с помощью угловой шлифмашинки

При заточке сверл вручную на наждаке нет гарантии, что заточка получится качественной.

Поэтому лучше всего использовать самодельные приспособления и подручные средства, которые найдутся практически в каждой мастерской — например, угловую шлифовальную машину.

9 рабочих хитростей, как идеально заточить сверло

Основные этапы работ

В первую очередь необходимо сделать основание для монтажа болгарки, которое также будет выступать в качестве рабочего стола. Для этого можно использовать подходящий по размерам лист фанеры толщиной 20 мм.

После этого крепим УШМ к основанию при помощи специальных вертикальных кронштейнов с винтами, благодаря которым болгарка может устанавливаться под нужным углом относительно основания.

9 рабочих хитростей, как идеально заточить сверло

Используя транспортир с длинной линейкой, выставляем требуемый угол наклона корпуса инструмента (в данном случае 125 градусов).

9 рабочих хитростей, как идеально заточить сверло

В прямоугольной дощечке из фанеры при помощи ручного фрезера выбираем две «канавки» под сверла под углом 118 и 130 градусов.

С обратной стороны дощечки нужно выбрать продольный паз под направляющую рейку, которая крепится к основанию. Таким образом, шаблон из фанеры для заточки сверл получился подвижным.

Само основание крепим к верстаку при помощи струбцин или на саморезы.

Устанавливаем сверло по металлу в «гнездо» и выполняем его заточку. Делается это очень быстро и точно.

9 рабочих хитростей, как идеально заточить сверло

Подробный процесс изготовления и сборки приспособления для заточки сверл в домашних условиях смотрите в видеоролике на сайте.

9 рабочих хитростей, как идеально заточить сверлоAngle grinder hack 7 (Sharpening drill bit)

Универсальное приспособление для заточки сверл

9 рабочих хитростей, как идеально заточить сверло

При помощи данного самодельного устройства можно быстро и самое главное — максимально точно затачивать сверла по металлу разного диаметра. Вручную добиться такого результата не получится.

В частности, в процессе заточки сверл руками часто бывает перекал металла, а также нарушается симметрия сторон.

Из основных материалов для работы потребуются:

  • стальной лист толщиной 4 мм;
  • отрезки труб;
  • уголок 25х25 мм и 32х32 мм;
  • обрезки квадратного прутка;
  • болт или шпилька с гайками.

9 рабочих хитростей, как идеально заточить сверло

Лист металла в данном случае выступает в качестве основания конструкции, которая используется для заточки сверл.

Последовательность выполнения работ

От уголка со сторонами 32х32 мм отрезаем кусок длиной 12 см и стачиваем при помощи УШМ внутреннюю часть между стенками для более плотного прилегания с уголком меньшего размера.

9 рабочих хитростей, как идеально заточить сверло

От трехчетвертной трубы отрезаем кусок необходимой длины, после чего делаем вырез в верхней части под уголок с уклоном примерно на 7–12 градусов. Затем эти две заготовки свариваются вместе.

9 рабочих хитростей, как идеально заточить сверло

Разрезаем кусок дюймовой трубы вдоль и отрезаем полоску шириной около 5–7 мм.

По краям втулки надо приварить кусок пластины и две гайки, в которые потом будет вкручиваться болт М10. Таким образом, получился зажимной хомут.

Процесс сборки приспособления

От стальной пластины отрезаем кусок с размерами 75х65 мм (можно сделать основание чуть больше), на который крепим ранее сваренную конструкцию из уголка и отрезков труб.

Далее из уголка 25х25 мм надо сделать направляющую, к которой будет прижиматься сверло.

Потом останется только изготовить ограничитель длины, чтобы можно было более выполнять более качественную заточку сверл.

9 рабочих хитростей, как идеально заточить сверло

Подробный процесс сборки этого приспособления можно посмотреть в видеоролике.

9 рабочих хитростей, как идеально заточить сверлоЭТО ЛУЧШЕЕ УСТРОЙСТВО ДЛЯ ЗАТОЧКИ СВЕРЛ

Деревянная подставка для заточки сверл

При работе со сверлами по металлу, используя электродрель или сверлильный станок, существует определенная закономерность: чем больше сверлите отверстий, тем чаще приходится затачивать сверла.

9 рабочих хитростей, как идеально заточить сверло

Многие предпочитают точить режущую кромку вручную, но это не очень удобно, да и выдержать правильный угол заточки – проблематично, и далеко не всегда получается.

Поэтому для удобной заточки сверл по металлу можно сделать простую деревянную подставку.

9 рабочих хитростей, как идеально заточить сверло

Для ее изготовления лучше использовать твердые породы древесины. Но, в принципе, если ничего подходящего под рукой нет, подойдет все, что найдется в мастерской.

Процесс изготовления деревянной подставки

Приспособление состоит из двух основных деталей: деревянного бруска с «канавками» для сверл и квадратной дощечки (можно использовать фанеру), к которой будет крепиться брусок.

9 рабочих хитростей, как идеально заточить сверло

А вообще эта площадка будет служить для фиксации приспособления к столу с помощью струбцины.

9 рабочих хитростей, как идеально заточить сверло

Первым делом необходимо начертить на бруске линию под нужным углом (в данном случае – это угол 116 градусов). По этой линии нужно будет сделать пропил ножовкой по металлу.

9 рабочих хитростей, как идеально заточить сверло

После этого получившийся пропил необходимо дополнительно прорезать напильником.

Мастер использует самый обычный напильник по металлу квадратной формы. Причем, чем крупнее будет насечка, тем лучше.

9 рабочих хитростей, как идеально заточить сверло

На последнем этапе останется только доработать «канавку» наждачкой, а потом прикрутить сам брусок к основанию.

Подробнее о том, как сделать деревянную подставку для удобной заточки сверл по металлу, смотрите на видео ниже.

9 рабочих хитростей, как идеально заточить сверлоЗАТОЧКА СВЕРЛА С ПРОСТЕЙШИМ ПРИСПОСОБЛЕНИЕМ.

Как заточить сверло с помощью болгарки

Сейчас мы рассмотрим один из рабочих способов, как быстро заточить сверло по металлу с помощью болгарки.

9 рабочих хитростей, как идеально заточить сверло

Проще всего зафиксировать болгарку с лепестковым диском и заточить сверло, удерживая его в руках.

Однако это не совсем правильно. Чтобы выдержать необходимый угол заточки, нужно будет изготовить небольшое приспособление.

Основные этапы работ

Первым делом необходимо будет сделать опорную площадку, по которой будет перемещаться вперед-назад блок с фиксатором для сверла.

Выпиливаем из отрезка фанеры две заготовки нужного размера, склеиваем их вместе и дополнительно фиксируем на два самореза.

9 рабочих хитростей, как идеально заточить сверло

9 рабочих хитростей, как идеально заточить сверло

На следующем этапе надо будет изготовить основание со стойкой. Отпиливаем две заготовки от доски, и скрепляем их вместе.

9 рабочих хитростей, как идеально заточить сверло

К стойке с помощью болта крепится опорная площадка.

9 рабочих хитростей, как идеально заточить сверло

Выставляем ее под нужным углом, после чего сверлим отверстия в самой площадке и стойке, чтобы можно было вставить гвоздь (или кусок стальной проволоки).

В данном случае автор предусмотрел возможность выставлять опорную площадку в двух положениях: под углом 11 и 30 градусов.

9 рабочих хитростей, как идеально заточить сверло

9 рабочих хитростей, как идеально заточить сверло

Из куска деревянного бруска изготавливаем блок с фиксатором.

9 рабочих хитростей, как идеально заточить сверло

Болгарку закрепляем на стойке. Затем устанавливаем рядом самодельное приспособление, и можно приступать к заточке сверла.

9 рабочих хитростей, как идеально заточить сверло

Процесс изготовления и использования самоделки можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала Mazay DIY.

9 рабочих хитростей, как идеально заточить сверлоDrill Bit Sharpening Jig | How to Easily Sharpen Drill Bits — 2 Ways

Самодельная насадка для заточки свёрл

Идея точить или править свёрла с помощью гравера уже появлялась на нашем сайте.

Чтобы не создавать насадку из стали и усовершенствовать приспособление, можно воспользоваться 3D принтером.

9 рабочих хитростей, как идеально заточить сверло

В отличие от железной, в пластиковой насадке реализованы несколько направляющих для заточки свёрл разного диаметра.

Деталь оказалась сложной даже для 3D принтера, поэтому её пришлось самостоятельно доработать.

9 рабочих хитростей, как идеально заточить сверло

9 рабочих хитростей, как идеально заточить сверло

Расчёт приспособления выполняется на бесплатных программах, на освоение которых понадобится некоторое время, но видя результат можно с уверенностью заявить: оно того стоило. Подробности на видео ниже.

9 рабочих хитростей, как идеально заточить сверлоПЕЧАТАЕМ НА 3D ПРИНТЕРЕ ТО, ЧТО НЕЛЬЗЯ КУПИТЬ

Шаблон для проверки заточки сверл

9 рабочих хитростей, как идеально заточить сверло

Режущая кромка сверл, которые используются для сверления отверстий по металлу, чаще всего подвержена износу в процессе эксплуатации.

Однако каждый раз покупать новый наконечник – нецелесообразно.

Намного проще и дешевле «освежить» заточку сверла на наждачном станке или при помощи болгарки.

Одни мастера используют для этого специальные приспособления, сделанные своими руками, другие — восстанавливают режущую кромку сверла на глаз.

Однако в обоих случаях необходимо проверить правильность углов заточки.

Для этого потребуется шаблон. «Комплектующие» для его изготовления найдутся в любой мастерской или гараже.

9 рабочих хитростей, как идеально заточить сверло

Материалы и основные этапы работ

Чтобы изготовить самодельный шаблон для проверки правильности углов заточки понадобятся две гайки одинакового размера.

Их нужно прихватить сваркой с двух сторон, чтобы получилась «восьмерка». При помощи шлифовального диска для болгарки тщательно зачищаем места сварочных швов.

9 рабочих хитростей, как идеально заточить сверло

Теперь у вас есть под рукой простой шаблон, при помощи которого можно проверять углы заточки сверл по металлу.

Данное приспособление пригодится тем мастерам, которые привыкли затачивать сверла от руки. Но и тем, кто использует различные приспособления, оно тоже не помешает.

9 рабочих хитростей, как идеально заточить сверло

Используя шаблон, вы можете в любой момент проверить правильность заточки — особенно это важно, когда необходимо просверлить точные отверстия в разных металлических заготовках. Как пользоваться этим шаблоном, смотрите в видеоролике ниже.

9 рабочих хитростей, как идеально заточить сверлоNEW! Make yourself this simplest device

Один из самых простых способов заточки сверла

Заточка сверла требует опыта и прямых рук. Но в некоторых ситуациях можно профессионально заточить сверла, даже не имея опыта. Правда, без прямых рук, увы, не обойтись.

Чтобы качественно заточить сверло, нам потребуется изготовить простое самодельное приспособление из подручных материалов.

Для этого нам потребуются:

  • кусок доски;
  • 2 пластиковых бутылки.

Своим личным опытом изготовления приспособления (кондуктора) для легкой заточки сверла поделился с нами автор YouTube канала «ФЕКРА».

Если у вас возникают сложности с заточкой сверла, то обязательно возьмите эту идею себе на вооружение — пригодится!

Изготовления кондуктора

Первым делом из куска доски нам потребуется отпилить заготовку треугольной формы. Одна из сторон заготовки должна иметь угол, равный углу заточки сверла.

9 рабочих хитростей, как идеально заточить сверло

На следующем этапе нам потребуются две пластиковых бутылки. Отрезаем от них горлышки с крышками.

9 рабочих хитростей, как идеально заточить сверло

Обратите внимание: нижнюю часть горлышек надо отрезать так, чтобы они были заподлицо с крышками. После этого склеиваем горлышки вместе с помощью термоклея.

9 рабочих хитростей, как идеально заточить сверло

Далее нам понадобится газовая горелка. Нагреваем рабочую часть сверла и этой нагретой частью нужно проплавить отверстие в крышке. Затем аккуратно прокручиваем крышку по спиральным канавкам сверла.

9 рабочих хитростей, как идеально заточить сверло

9 рабочих хитростей, как идеально заточить сверло

Во второй крышке нужно сделать обычное отверстие круглой формы.

Устанавливаем сверло, которое необходимо будет заточить. Проверяем, все ли нормально: при вращении сверла оно должно проворачиваться в соответствии со своими спиральными канавками. Наглядно можно увидеть это на видео.

9 рабочих хитростей, как идеально заточить сверло

В завершении останется только приклеить крышки к деревянной треугольной заготовке, которую нужно закрепить на деревянном бруске.

9 рабочих хитростей, как идеально заточить сверло

Заточку сверла выполняем на заточном станке путем поворота сверла вправо-влево.

С такой приспособой заточка выполняется очень быстро и качественно. Попробуйте.

9 рабочих хитростей, как идеально заточить сверло

Видео по теме

Подробно о том, как сделать данное приспособление и как с его помощью заточить сверло, можно увидеть в авторском видеоролике ниже. Спасибо за внимание.

Самодельное приспособление для заточки сверла по металлу маленького диаметра (до 3 мм)

В данном обзоре расскажем, как изготовить своими руками самодельное приспособление для заточки сверла по металлу маленького диаметра (от 0,5 до 3 мм).

Конструкция самоделки довольно простая. Основная часть приспособления — металлический корпус, в котором фиксируется сверло.

По краям корпуса находятся два ролика. В процессе заточки между роликами и самим сверлом образуется угол в 120 градусов.

Заточка режущих кромок сверла производится на ровной опорной поверхности, на которой закреплена наждачная бумага.

Возможно, вам также интересно будет прочитать статью: как изготовить поворотную направляющую для ручной ножовки

Процесс изготовления самоделки

Сначала необходимо сделать корпус самодельного приспособления. Состоит из двух частей: нижней и верхней. Материал для изготовления корпуса — листовой металл толщиной 3-4 мм.

9 рабочих хитростей, как идеально заточить сверло

Обе части металлического корпуса должны иметь угол 120 градусов с одной из сторон. По центру делается проточка для позиционирования сверла, которая является биссектрисой этого угла.

9 рабочих хитростей, как идеально заточить сверло

9 рабочих хитростей, как идеально заточить сверло

В нижней части корпуса имеются 5 отверстий с резьбой М3 и два отверстия с резьбой М6. В верхней части просверлено такое же количество отверстий, но без резьбы и с зенковкой. Также дополнительно прорезан паз.

9 рабочих хитростей, как идеально заточить сверло

Из листового металла толщиной 3 мм необходимо вырезать две дистанционные прокладки.

9 рабочих хитростей, как идеально заточить сверло

Далее можно приступать к сборке. Между нижней и верхней частями корпуса устанавливаются дистанционные прокладки. Части корпуса скрепляются на винты. По краям корпуса крепятся ролики из стальных шайб.

Фиксация сверла в корпусе осуществляется с помощью шпонки из четырехмиллиметрового куска металла, которая вставляется в паз, прорезанный в верхней части корпуса.

9 рабочих хитростей, как идеально заточить сверло

Шпонка дополнительно фиксируется прижимным винтом, который прижимает ее плоскостью своей пластиковой головки.

9 рабочих хитростей, как идеально заточить сверло

Пошаговый процесс изготовления приспособления для заточки сверла, а также принцип его работы можно увидеть в авторском видеоролике. Обзор подготовлен на основе видео с YouTube канала «Всё Могём».

9 рабочих хитростей, как идеально заточить сверлоКак заточить маленькие свёрла от 0.5 до 3 миллиметров?
9 рабочих хитростей, как идеально заточить сверло
Андрей Васильев
Задать вопрос
12 Комментарии
Оставьте комментарий
  1. Начало хорошее, но, увы, углы заточки сверл даже по металлам, не говоря про дерево и остальные материалы — разные.
    Например, с вашим углом по нержавейке пару раз сверло точить придется..
    Дорабатывать надо

  2. По дереву сверло вообще не так затачивается. Не надо ничего дорабатывать,просто выбросить это ..чудо.. изобретение и не смешить.

  3. Ха ха….где его учили сверла точить…..это я вам как заточник со стажем говорю

    • Мне тоже смешно стало! 🙂 Сам всегда в ручную (РУКАМИ КАРЛ!) точил свёрла, а это филькина грамота!

  4. Ну что дебилы, мальца обосрали?! Теперь будете пать спокойно, с чувством выполненного долга?

Добавить комментарий

Ваш адрес email не будет опубликован.

Практичный и удобный держатель для молотков
Как сделать ручной пресс-нож для работы с кожей
