Воздушный трубчатый теплообменник для дымовой трубы

Чтобы уменьшить температуру прямой дымовой трубы (при обогреве помещения или теплицы в зимний период), можно установить на нее воздушный трубчатый теплообменник.

Воздушный трубчатый теплообменник для дымовой трубы

Используется он в качестве конвектора. Сделать теплообменник можно своими руками из мебельных труб диаметром 25 мм.

Первым делом концы труб надо будет отрезать под углом 45 градусов. На расстоянии 10 см от краев автор сверлит в трубах отверстия. Для всех этих манипуляций удобно использовать самодельный держатель для круглых труб.

Воздушный трубчатый теплообменник для дымовой трубы Читайте также: Самодельный съемник для наружной «гранаты» ШРУСа

Воздушный трубчатый теплообменник для дымовой трубы

Основные этапы работ

На следующем этапе автор приступает к изготовлению несущей ленты, к которой при помощи заклепок будут крепиться трубы. За основу используется металлическая лента толщиной 0,5 мм.

Воздушный трубчатый теплообменник для дымовой трубы

На концах полос потом будут крепиться кронштейны. В самой полосе из ленты необходимо будет просверлить отверстия под заклепки с шагом 32 мм. Данную операцию автор выполняет на сверлильном станке.

Воздушный трубчатый теплообменник для дымовой трубы

Воздушный трубчатый теплообменник для дымовой трубы Читайте также: 8 идей как сделать штроборез своими руками

Далее к полосам металлической ленты длиной 600 мм (в вашем случае длина может быть другой, в зависимости от диаметра дымовой трубы) нужно с помощью заклепок прикрепить трубы.

Воздушный трубчатый теплообменник для дымовой трубы

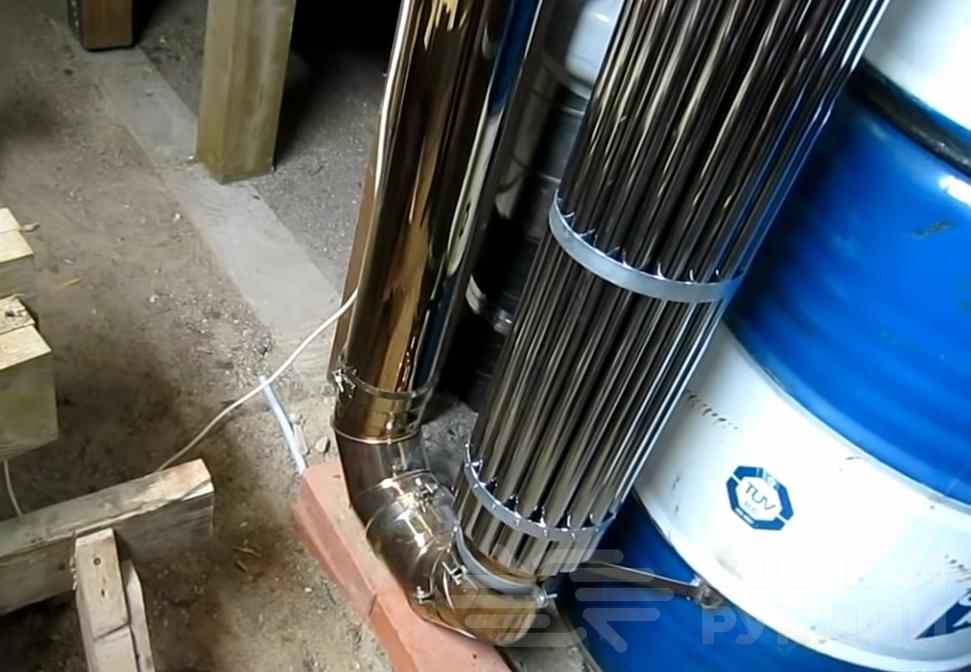

Готовый теплообменник оборачиваются вокруг дымовой трубы, а концы полос, на которых находятся кронштейны, необходимо стянуть болтами.

Воздушный трубчатый теплообменник для дымовой трубы

Подробно о том, как сделать своими руками простой воздушный теплообменник трубчатого типа для дымовой трубы, смотрите в видеоролике на сайте.
