6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Когда надо ровно отрезать круглую или профильную трубу под углом 45 или 90 градусов, то с первого раза может и не получиться. Особенно если нет опыта выполнения подобных работ. В сегодняшней статье поделимся полезными советами и хитростями от профессиональных мастеров.

Как отрезать трубу под 45 градусов, используя лекало

Чтобы ровно отрезать круглую металлическую трубу под 45 градусов (например, для дальнейшего ее соединения под прямым углом), можно использовать простое лекало, изготовленное из листа бумаги.

С помощью самодельного лекала можно быстро разметить трубу, а затем отрезать ее болгаркой.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов Читайте также: Как быстро разобрать деревянные поддоны

Приступаем к изготовлению лекала. В первую очередь отрезаем лист бумаги (можно использовать для этого обычный белый лист формата А4) по диаметру трубы.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

После этого линейкой или рулеткой замеряем наружный диаметр круглой трубы — в данном случае он составляет 60 мм.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Советуем вам также прочитать статью: как быстро округлить деревянный брусок без токарного станка.

Основные этапы работ

6 способов как отрезать трубу ровно под углом 45 и 90 градусов Читайте также: 5 способов как согнуть круглую стальную трубу

На следующем этапе складываем лист бумаги пополам. С торца откладываем две отметки на расстоянии 6 см от края. Через эти две точки чертим линию.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

С боковых сторон листа откладываем четыре отметки на расстоянии 3 см от края. Потом чертим две линии (они должны быть перпендикулярны первой линии). В результате у нас получилось три прямоугольника.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

6 способов как отрезать трубу ровно под углом 45 и 90 градусов Читайте также: Как сделать труборез для мастерской: 8 интересных идей

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Прикладываем торец круглой трубы к крайним прямоугольникам, как показано на фото ниже, и обводим карандашом.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

С помощью линейки соединяем две полуокружности линией. Берем ножницы и отрезаем крайнюю часть листа.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов Читайте также: 13 способов как согнуть профильную трубу

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

В результате у нас получился шаблон для разметки круглой трубы под 45 градусов.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

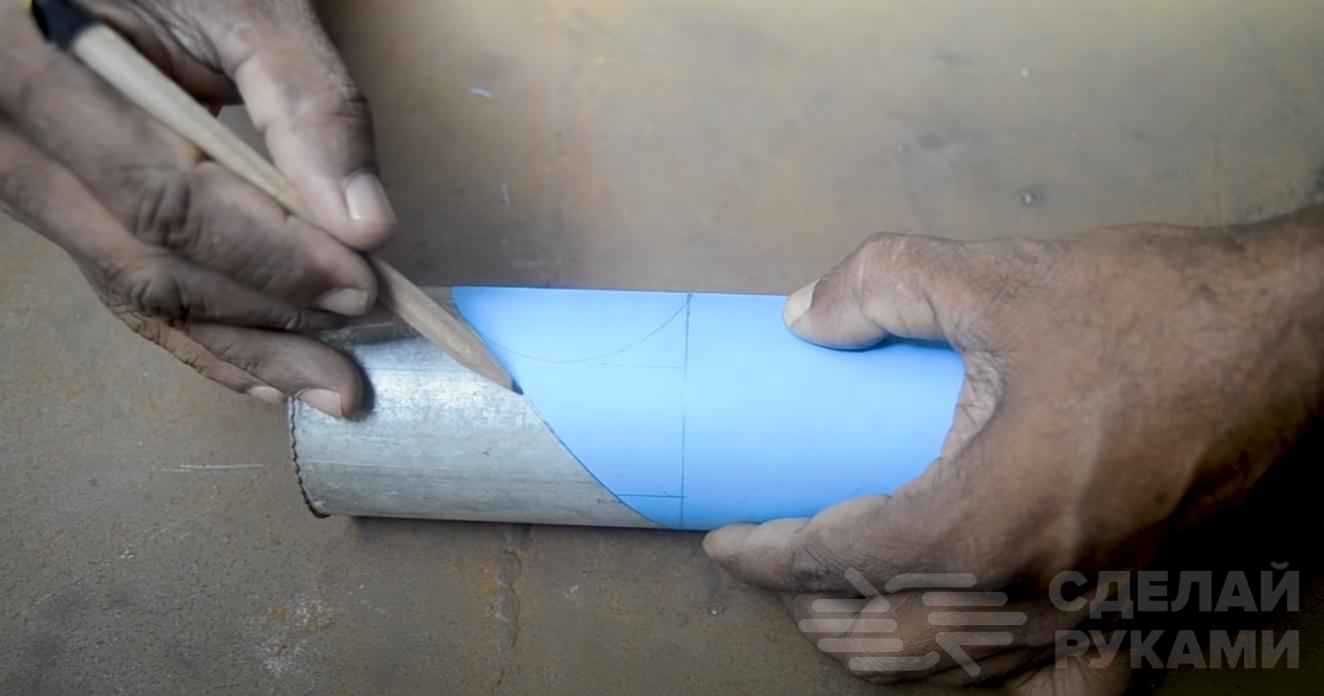

Разворачиваем лист бумаги на всю ширину. Прикладываем к трубе, и обводим карандашом. Затем вырезаем болгаркой по разметке.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

После реза получаем две заготовки, которые можно соединить вместе под прямым углом, и обварить.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Видео: как ровно отрезать трубу под 45 градусов

Подробнее о том, как изготовить бумажное лекало, можно посмотреть в видеоролике ниже. Своим опытом поделился автор YouTube канала Mr Technic.

6 способов как отрезать трубу ровно под углом 45 и 90 градусовBRILLIANT Idea For PIPE 90 degree Joint WITHOUT CUTOFF MACHINE…

Три способа соединения круглых труб под углом 45 и 90 градусов

Вам нужно соединить две круглых трубы одинакового диаметра? Рассказываем, как это сделать тремя разными способами.

Соединение под прямым углом с помощью седловины

Используя простой бумажный шаблон, который можно сделать своими руками буквально за несколько минут, вам не составит никаких проблем вырезать седловину в круглой трубе.

Приступаем к работе

Первым делом берем лист бумаги (например, формата А4), оборачиваем его вокруг трубы и отрезаем по наружному диаметру (края листа должны сходиться встык).

После этого складываем лист бумаги пополам. Берем металлическую линейку, и измеряем диаметр трубы (в данном случае он составляет 60 мм).

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

На листе бумаги делаем разметку, и чертим линию, которая будет делить его на две одинаковых части.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

По бокам от начерченной линии откладываем две точки на расстоянии 3 см от края листа. Проводим перпендикулярную линию.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Основные этапы работ

На следующем этапе откладываем еще две точки от первой линии (на расстоянии 3 см от нее). После этого устанавливаем на шаблон трубу и обводим ее карандашом.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

От получившейся полуокружности откладываем две линии в сторону углов листа бумаги. Вырезаем полуокружность, и самодельный шаблон для трубы готов.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Раскрываем лист бумаги на всю ширину, и по центру укладываем круглую трубу. Соединяем края шаблона, и приступаем к разметке.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Потом останется только вырезать в круглой трубе седловину при помощи болгарки.

Видео

Пошаговый процесс работ можно посмотреть в авторском видеоролике ниже. Идеей поделился автор YouTube канала Mr Technic.

6 способов как отрезать трубу ровно под углом 45 и 90 градусовNEW IDEA FOR PIPE «T» JOINT EASY WAY

Как соединить круглые трубы для сварки под углом 45 градусов

Чтобы приварить одну круглую трубу к другой под углом 45 градусов, необходимо каждый раз подрезать ее для более плотного прилегания.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

В данном обзоре автор показывает, как сделать простой шаблон, который позволит тратить меньше времени на подгонку круглых труб.

Первым делом необходимо сделать образец, с которого можно будет сделать шаблон.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Для этого автор отрезает трубу нужного диаметра под углом 45 градусов.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Рекомендуем также прочитать: как сделать мини станок для обрезки седловин на торцах труб.

После этого подгоняем заготовку, чтобы она максимально плотно прилегала к трубе.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Основные этапы работ

На следующем этапе отрезаем лист бумаги и оборачиваем его вокруг заготовки.

Плотно прижимаем и приглаживаем пальцами, чтобы «отпечаталось» место реза. Края листа заворачиваем внутрь трубы.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Затем снимаем лист бумаги с трубы, разворачиваем его и обводим получившийся контур карандашом. Вырезаем ножницами.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

В результате получился многоразовый шаблон, по которому можно делать разметку на других заготовках.

Читайте также: как подогнать квадратные трубы для угловой сварки.

Таким же способом можно изготовить бумажный шаблон, чтобы резать круглые трубы для сварки под углом 90 градусов.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Видео

Подробнее о том, как сделать такие простые шаблоны и как ими пользоваться, смотрите в видеоролике ниже.

6 способов как отрезать трубу ровно под углом 45 и 90 градусовCortes para Union de Tubos Boca de Pez a 45 y 90 Grados

Тройное соединение круглых труб с помощью УШМ и сварки

В этом обзоре мастер поделится интересным способом соединения и резки круглых стальных труб.

Обычно, чтобы соединить круглые трубы, как показано на фото ниже, используется станок для вырезания седловин

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Однако не у каждого мастера такой станок есть в наличии, а изготавливать его ради разовых работ нецелесообразно.

Впрочем, сложное соединение круглых труб можно сделать, используя только болгарку и сварочный аппарат.

Читайте также: как сделать шестигранную звезду из профильной трубы.

Основные этапы работ

Первым делом потребуется найти кусок листового металла или лист ламинированной фанеры, на котором можно будет сделать разметку.

В данном случае мастер будет соединять между собой круглые трубы диаметром 50 мм.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Берем квадратную профильную трубу подходящего размера (50х50 мм), и делаем разметку на подготовленной поверхности.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Прикладываем к поверхности отрезок круглой трубы, и маркером делаем разметку. Аналогично поступаем и со вторым отрезком трубы.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

С помощью болгарки отрезаем размеченные края труб, удаляем заусенцы, после чего стыкуем обе заготовки, и обвариваем.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Потом необходимо будет приварить третий кусок круглой трубы. Сварные швы зачищаем лепестковым или зачистным кругом.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Видео

Подробно о том, как размечать и резать трубы болгаркой, вы можете посмотреть на видео ниже. Своим опытом поделился автор YouTube канала MD KHAN.

6 способов как отрезать трубу ровно под углом 45 и 90 градусовEasy Way To Cut Steel Pipe Without Cut Off Machine ! secret profile pipe cutting technique

Как отрезать круглую трубу под углом 45 градусов с помощью шаблона

Если вам нужно ровно отрезать круглую трубу под углом 45 градусов для дальнейшей стыковки под прямым углом, то проще всего сделать разметку с помощью шаблона. А резать этот шаблон мы будем, используя самодельное приспособление.

Для изготовления направляющей для резки шаблона нам потребуются:

  • листовой металл;
  • профильная труба.

Как вариант, данное приспособление можно изготовить также из дерева или фанеры. Подойдет даже пластик. От типа выбранного материала суть не меняется.

Основные этапы работ

Первым делом из листового металла вырезаем две боковые стенки приспособления с углом под 45 град. Они должны быть одинаковыми.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

После этого отрезаем металлическую пластину требуемого размера (основание) и привариваем боковые стенки, установив их параллельно друг другу.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

К нижней части основания необходимо будет приварить две опорных ножки из профильной трубы (или можно использовать кусок швеллера). В общем, подойдет, что угодно.

Принцип работы приспособления

Для начала отрезаем кусок бумаги. Оборачиваем его вокруг трубы и фиксируем края суперклеем (либо малярной лентой).

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Укладываем трубу с шаблоном внутрь самоделки. Ножом разрезаем шаблон на две части под углом 45 градусов. Лезвие ножа нужно вести по верхней части направляющих.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

После этого сдвигаем оставшуюся часть шаблона по трубе на нужное расстояние и обводим маркером контуры. Затем останется только отрезать трубу болгаркой.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Если надо состыковать две трубы, то отрезанную часть шаблона надеваем на второй кусок трубы, и делаем все то же самое — размечаем и отрезаем. Стыковка получается идеальной.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Видео

Подробно о том, как сделать такое приспособление, а также как разметить и отрезать трубу, показано в авторском видеоролике ниже.

6 способов как отрезать трубу ровно под углом 45 и 90 градусовCách tạo góc vuông 90 độ cho ống tròn từ A _ Z nhanh nhất ! Secret Pipe cutting tricks

Как отрезать трубу 45 градусов болгаркой

Когда надо разметить круглую трубу под 45 градусов, то обычным угольником тут ничего не сделаешь. Но можно воспользоваться другим проверенным способом.

В сегодняшней статье расскажем, как легко и быстро отрезать металлическую круглую трубу под углом 45 градусов (или любым другим углом).

Причем не надо будет делать даже предварительную разметку, что существенно сэкономит вам время. Идею мы подсмотрели у автора YouTube канала Fab2Ku.

Для резки трубы нам потребуется изготовить очень простой кондуктор с фиксатором. Основой для кондуктора послужит прямоугольная профтруба.

Преимущества самодельного приспособления для резки круглой трубы:

  • легко сделать своими руками;
  • требуется минимум материалов на изготовление;
  • имеет компактные размеры.

Возможно, вам также интересно будет прочитать статью: как изготовить насадку-пистолет для аэрозольного баллончика с краской.

Что представляет собой самоделка: основные элементы конструкции

Кондуктор представляет собой корпус, изготовленный из прямоугольной профильной трубы. Размеры профиля будут зависеть от диаметра круглой трубы, которую нужно отрезать.

Чтобы заготовка в процессе резки была неподвижной, дополнительно используются прижим, изготовленный из болта. В качестве направляющей для болта используется гайка.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Самодельный кондуктор пригодится в тех случаях, когда надо быстро, не тратя время на разметку, обрезать под углом 45 градусов круглую трубу.

В дальнейшем обрезанные заготовки из металлической круглой трубы будут стыковаться между собой под углом 90 градусов (прямой угол) и свариваться.

Изготовление самодельного кондуктора

От прямоугольной профильной трубы отрезаем заготовку подходящей длины (примерно 20-30 см). Один край заготовки нужно обрезать под углом 45 градусов.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

После этого отступаем от обрезанного края 5-7 см, и сверлим отверстие.

Привариваем гайку, и болгаркой надо будет зачистить сварные швы. В гайку вкручиваем болт, который будет фиксировать заготовку (круглую трубу) внутри кондуктора.

Для удобства шляпку болта можно обрезать, и приварить вороток из круглого стального прутка. Самодельное приспособление готово.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Как отрезать трубу с помощью кондуктора

Готовую самоделку зажимаем в слесарных тисках. Вставляем в кондуктор кусок круглой трубы, и фиксируем ее болтом. После этого с помощью болгарки обрезаем под углом.

6 способов как отрезать трубу ровно под углом 45 и 90 градусов

Видео

Подробнее о том, как изготовить самодельный кондуктор и отрезать с его помощью круглую трубу под 45 градусов, смотрите на видео ниже. Спасибо за внимание.

6 способов как отрезать трубу ровно под углом 45 и 90 градусовA Great ideas For Round Tube Angle Cutting // A Smart Tool For Pipe
