35 идей как сделать слесарные тиски для домашней мастерской

Слесарные тиски — важный инструмент в любой мастерской. Они позволяют быстро и качественно выполнять ручную обработку заготовок.

Ассортимент тисков очень большой, отличаются они не только размерами и ценой, но и функциональностью. И довольно сложно сделать правильный выбор.

Поэтому в большинстве случаев оптимальным решением будет собрать слесарные тисы своими руками. Почему это выгодно?

  1. Возможность изготовить самодельные тиски конкретного размера, исходя из наличия свободного места на рабочем столе.
  2. Для изготовления тисов можно использовать разные б/у материалы и обрезки металлолома, которые имеются под рукой — это дает возможность сэкономить.
  3. Возможность сделать универсальные тиски для работы с разными материалами, в том числе и с круглыми трубами.
  4. Если нет опыта сборки подобных устройств, все необходимые чертежи и видео с пошаговым руководством можно без проблем найти в интернете.

В этой статье рассмотрим несколько вариантов, как сделать тиски своими руками. Будем использовать для этого доступные б/у материалы, которые можно найти в мастерской и гараже, или недорого приобрести на чермете.

35 идей как сделать слесарные тиски для домашней мастерской Читайте также: Как сделать анкер своими руками

Очень часто домашние умельцы изготавливают слесарные тиски из профильной трубы, однако они больше подходят для работы с небольшими заготовками. А чтобы изготовить действительно мощные и надежные тисы — материал требуется соответствующий. Такой же мощный и надежный.

Содержание

Самодельные тиски: из чего и как сделать

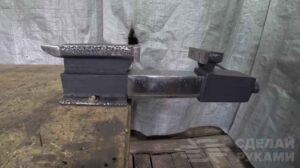

Слесарные тисы бывают быстрозажимными, наклонными, поворотными. Но мы с вами рассмотрим классический вариант — настольные.

Они отличаются простотой и удобством в использовании. Отлично подойдут для работы на даче или в домашних условиях (в мастерской или гараже).

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской Читайте также: Как сделать гвоздодёр своими руками: 3 идеи для мастерской

Размеры средние. но можно их сделать больше или меньше — это уже на ваше усмотрение.

В принципе, из них можно также сделать и поворотные тиски, если в этом есть необходимость. Самый простой вариант — установить их не на стол, а на стойку с поворотной платформой.

Как сделать универсальные слесарные тиски

Теперь давайте подробно рассмотрим, как сделать тиски для работы в мастерской. За основу возьмем идею, предложенную автором YouTube канала Workshop From Scratch.

Что понадобится

Для того чтобы собрать своими руками тиски, нам потребуются следующие материалы:

  • швеллер;
  • листовой металл;
  • ходовой винт;
  • болт и гайки;
  • подшипники;
  • квадратный пруток;
  • краска по металлу.

Что же касается инструмента, то потребуется стандартный набор, который должен быть в любой домашней мастерской:

  • сварочный аппарат;
  • электродрель;
  • болгарка;
  • коронка по металлу;
  • штангенциркуль;
  • напильник по металлу;
  • шуруповерт.

Приступаем к работе

35 идей как сделать слесарные тиски для домашней мастерской Читайте также: 25 крутых самоделок с использованием шуруповерта

Слесарные тиски сделать своими руками совсем несложно. Для начала необходимо будет определить габариты конструкции.

Тут все будет зависеть от того, сколько места на рабочем столе вы готовы под них выделить, и какие операции планируете выполнять.

35 идей как сделать слесарные тиски для домашней мастерской

Схему ручных тисков можно найти в интернете. Однако в нашем случае особой надобности в ней нет. Для удобства вы можете нарисовать самый простой чертеж на листе бумаги, и ориентироваться на него.

Чтобы процесс изготовления слесарных тисков своими руками был более наглядным, мы рекомендуем выполнять сборку всех основных узлов конструкции по фотографиям, которые можно посмотреть ниже.

Этапы сборки конструкции

35 идей как сделать слесарные тиски для домашней мастерской Читайте также: Как из старой газонокосилки сделать инструмент для резки бетона

Рассказываем, как сделать тиски своими руками. Первым делом от куска швеллера с помощью болгарки или газового резака отрезаем заготовку нужной длины — это будет станина слесарных тисов.

При помощи штангенциркуля или линейки с чертилкой размечаем заготовку и сверлим коронкой по металлу два отверстия.

После этого болгаркой вырезаем в станине продольный паз — для перемещения подвижной площадки. Внутренние края паза необходимо обработать напильником, чтобы удалить все заусенцы.

35 идей как сделать слесарные тиски для домашней мастерской

Из листа металла вырезаем небольшую заготовку и обрабатываем ее на гриндере, чтобы можно было вставить ее в паз и она свободно в нем перемещалась.

35 идей как сделать слесарные тиски для домашней мастерской

Далее из толстого листового металла необходимо будет вырезать две пластины разного размера — побольше и поменьше.

В этих пластинах, а также в самом ползуне, который мы вырезали раньше, нужно просверлить по два крепежных отверстия и нарезаем в них резьбу.

Вставляем ползун в паз, снизу устанавливаем пластину меньшего размера, сверху — которая побольше. Стягиваем все болтами. В результате у нас получилась подвижная площадка.

35 идей как сделать слесарные тиски для домашней мастерской

К этой площадке необходимо будет приварить металлическую пластину — получится подвижная прижимная губка. Неподвижную губку также изготавливаем из металлической пластины, и привариваем к торцу станины.

35 идей как сделать слесарные тиски для домашней мастерской

К другому торцу швеллера надо будет приварить пластину с направляющим отверстием для ходового винта.

35 идей как сделать слесарные тиски для домашней мастерской

Вставляем ходовой винт в направляющее отверстие, предварительно накрутив на него гайки. С двух сторон торцевой пластины-заглушки привариваем корпусные подшипники.

35 идей как сделать слесарные тиски для домашней мастерской

Две гайки привариваем к нижней части подвижной площадки. Остальные гайки используются для фиксации.

35 идей как сделать слесарные тиски для домашней мастерской

Изготавливаем маховик

Обычно в качестве ручки слесарных тисков используется вороток из шпильки. Однако в данном случае автор решил сделать маховик. Как показывает практика и отзывы многих мастеров, он намного удобнее в работе.

Из квадратного прутка изготавливаем кольцо нужного диаметра — для этого потребуется трубогиб.

35 идей как сделать слесарные тиски для домашней мастерской

Внутри привариваем металлическую прямоугольную пластину с отверстием по центру. Между пластиной и кольцом привариваем болт.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

На болт надеваем втулку из металлической трубы, к торцу которой привариваем стальную шайбу. Маховик надеваем на ходовой винт, и обвариваем.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Устройство и принцип работы

Сама конструкция тисов самая обычная:

  • станина;
  • подвижная и неподвижная губки;
  • ходовой винт.

На последнем этапе, после того, как изготовили все основные элементы конструкции, вырезаем из листового металла две пластины и сверлим в них по два отверстия.

Привариваем пластины по бокам станины. Служат они для крепления станины к рабочему столу или иной горизонтальной поверхности.

35 идей как сделать слесарные тиски для домашней мастерской

Зачищаем сварные швы болгаркой с лепестковым кругом и красим металл. Все работы завершены — самодельные тиски готовы. Максимальное расстояние между прижимными губками составляет 16 см.

Крепить тисы к столу можно при помощи болтов или просто зафиксировав струбцинами. Это уже на ваше усмотрение.

35 идей как сделать слесарные тиски для домашней мастерской

Кстати, можно немного модернизировать конструкцию, чтобы сделать станочные тиски своими руками. Для этого в боковых пластинах, приваренных к станине, надо прорезать болгаркой пазы.

Если же вам нужны быстрозажимные тиски, то конструкция будет уже совсем другой — в данном случае обычно используется эксцентриковый механизм. Подробный процесс их изготовления и сборки можно посмотреть в этой статье.

Видео

Подробнее о том, как изготовить тиски для домашней мастерской из простых подручных материалов, можно посмотреть в авторском видеоролике.

35 идей как сделать слесарные тиски для домашней мастерскойMaking Vise for cutting metal /circular saw a cutting metal

Как сделать тиски для сверлильного станка

В данном обзоре автор показывает самодельные тисы для установки на сверлильный станок.

35 идей как сделать слесарные тиски для домашней мастерской

Чтобы сделать такие тисы, мастер использовал заготовки из листового металла толщиной 4 мм и профильной трубы 20*40 мм.

Из профильной трубы автор сделал две прижимные губки (подвижную и неподвижную), направляющие и ползунок каретки.

Из листового металла необходимо будет сделать накладки на губки, заднюю опорную пластины и прижимные планки (верхнюю и нижнюю).

35 идей как сделать слесарные тиски для домашней мастерской

В качестве ходового винта автор использовал кусок шпильки диаметром 16 мм и длиной 210 мм.

Гайка винта — это половина удлиненной гайки М16. А замок ходового винта сделан из стальной пластины толщиной 1 мм.

Элементы крепления гайки автор изготовил по месту, чтобы обеспечить соосность отверстия ходового винта подвижной губки и гайки, и таким образом избежать перекоса ходового винта.

Особенности конструкции тисков

С торцов прижимных губок вставлены и заварены стальные пластины — заглушки.

В подвижной губке на расстоянии 15 мм от верхнего края в одной стенке автор просверлил отверстие диаметром 11, 5 мм под ходовой винт.

Внутри губки вварена стальная пластина толщиной 5 мм. Она является упором для ходового винта.

К двум направляющим (из профиля) с торца мастер приварил заднюю опорную пластину. При сварке были выставлены все углы. Расстояние между направляющими равно ширине ползунка.

35 идей как сделать слесарные тиски для домашней мастерской

На следующем этапе к опорной пластине и направляющим была приварена неподвижная прижимная губка.

35 идей как сделать слесарные тиски для домашней мастерской

После этого к неподвижной губки было поджата подвижная губка, и к ней был приварен ползунок. К ползунку приварена верхняя прижимная планка.

В нижней стенке ползунка просверлено 4 отверстия диаметром 6 мм. Изнутри, напротив отверстий, приварены гайки М6.

35 идей как сделать слесарные тиски для домашней мастерской

При сборке к ползунку будет крепиться нижняя прижимная планка. Смотрите фото ниже.

35 идей как сделать слесарные тиски для домашней мастерской

На ходовой винт, с противоположной стороны от цапфы, автор приварил втулку длиной 20 мм, изготовленную из водопроводной трубы ½ дюйма. Отверстие под рукоятку просверлено диаметром 6,5 мм.

35 идей как сделать слесарные тиски для домашней мастерской

Из уголка 20х20 мм были изготовлены опоры тисков — пазы в них прорезаны под болты М8.

35 идей как сделать слесарные тиски для домашней мастерской

Видео

Подробнее о том, как сделать тиски для сверлильного станка, можно посмотреть на видео.

35 идей как сделать слесарные тиски для домашней мастерскойТисы для сверлильного станка

Подставка для слесарных тисков + рабочий столик

В сегодняшней статье мы расскажем, как изготовить своими руками опорную стойку-подставку для слесарных тисков.

Дополнительно предусмотрен небольшой рабочий столик, на котором можно разместить обрабатываемые заготовки или используемые в работе инструменты.

Подставка для тисов пригодится в любой домашней мастерской или в гараже.

Она занимает мало места, поэтому ее можно без проблем расположить даже в небольших помещениях.

Что представляет собой самоделка: основные элементы конструкции

Самодельная опорная подставка состоит из нескольких основных элементов — основания, вертикальной стойки с монтажной площадкой для слесарных тисов и рабочего столика.

Возможно, вам также интересно будет узнать, как изготовить своими руками распиловочный станок по дереву из электролобзика.

Какие материалы потребуются

  • стальная круглая труба диаметром 150 мм;
  • листовой металл;
  • круглый стальной диск толщиной 12-14 мм.

Пошаговый процесс изготовления подставки для тисов

Первым делом необходимо будет изготовить основание конструкции. Из листового металла вырезаем заготовку прямоугольной формы.

По углам сверлим крепежные отверстия. Сами углы желательно закруглить лепестковым кругом или на гриндере

35 идей как сделать слесарные тиски для домашней мастерской

Далее отрезаем кусок круглой трубы подходящей длины. Привариваем его по центру основания, предварительно сделав разметку.

35 идей как сделать слесарные тиски для домашней мастерской

Из листового металла вырезаем четыре косынки треугольной формы. Привариваем их к основанию и стойке из круглой трубы — они выступают в качестве ребер жесткости.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Круглый диск из металла толщиной 12-14 мм будет служить опорной площадкой для тисов. К нему привариваем рабочий столик, вырезанный из листового металла.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

После этого необходимо будет приварить опорную площадку к верхней части стойки подставки. По контуру стола привариваем полосы металла.

35 идей как сделать слесарные тиски для домашней мастерской

На последнем этапе останется лишь зачистить сварные швы, и покрасить самоделку.

35 идей как сделать слесарные тиски для домашней мастерской

Крепится подставка к бетонному полу с помощью болтов. Затем к монтажной опорной площадке прикручиваем слесарные тисы. Все готово — можно пользоваться.

Преимущества и недостатки самодельной конструкции

Первый и важный плюс — подставку можно изготовить своими руками, используя подручные материалы, в том числе и обрезки металла.

Второй плюс заключается в том, что опорная стойка-подставка не занимает много места в мастерской, ее можно расположить в любом удобном месте.

Ну и еще один весомый плюс — наличие стола.

Это реально очень полезная «опция». На рабочем столике можно разместить заготовки или инструмент, чтобы не держать их в руках.

Видео

Подробнее о том, как сделать подставку для слесарных тисков, можно посмотреть на видео ниже. Данной идеей поделился автор YouTube канала Metal Extreme.

35 идей как сделать слесарные тиски для домашней мастерскойSoporte Mesa Para Tornillo De Banco /TABLE SUPPORT FOR BENCH SCREW

Как сделать мощные тисы из круглой трубы

Нужны мощные тисы для мастерской, и при этом не хотите переплачивать? Автор YouTube канала KEVGEN MASTER показывает, как сделать слесарные тиски из круглой трубы.

Изготовление самодельных тисов обойдется дешевле, чем покупка заводских.

Для изготовления тисков автор использует круглую трубу диаметром 75 мм и 90 мм. Помимо этого, потребуются и другие материалы:

  • листовой металл;
  • уголок;
  • арматура.

Кусок трубы большего диаметра необходимо разрезать вдоль, после чего подогнать под диаметр второй трубы — чтобы не было люфта, заварить шов.

35 идей как сделать слесарные тиски для домашней мастерской

Рекомендуем прочитать статью: как изготовить бюджетный отрезной станок из УШМ.

После этого короткий кусок трубы привариваем к металлической пластине, а по бокам нужно будет приварить два уголка. Сверху также привариваем два уголка.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Основные этапы работ

На следующем этапе внутри направляющей трубы автор приваривает гайку для ходового винта. В длинной трубе с помощью болгарки надо вырезать паз.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

После этого длинную трубу диаметром 75 мм вставляем в направляющую.

35 идей как сделать слесарные тиски для домашней мастерской

К торцу длинной трубы мастер приварил металлическую шайбу, затем зачистил сварной шов лепестковым кругом.

35 идей как сделать слесарные тиски для домашней мастерской

Вороток для ходового винта автор решил сделать из куска арматуры. Смотрится очень интересно.

35 идей как сделать слесарные тиски для домашней мастерской

На последнем этапе останется только изготовить и потом приваривать на свои места прижимные губки. В основании необходимо будет просверлить отверстия для крепежных болтов.

35 идей как сделать слесарные тиски для домашней мастерской

Разбираем все, красим, после чего снова собираем. Тисы крепим к рабочему столу (верстаку) при помощи болтов с гайками.

35 идей как сделать слесарные тиски для домашней мастерской

Видео

Пошаговый процесс изготовления и сборки с указанием всех размеров вы можете посмотреть на авторском видео ниже.

35 идей как сделать слесарные тиски для домашней мастерскойТиски из Круглой Трубы своими руками. Как сделать Тиски из круглой трубы. Уникальные Тиски.

Как сделать мощные тисы своими руками без использования сварки

Если вы решились изготовить мощные слесарные тисы самостоятельно то, скорее всего, вы будете использовать сварочный аппарат.

Однако в данном обзоре мы расскажем и покажем, как собрать мощные тисы без выполнения сварочных работ, только лишь на болтовом соединении.

Основные материалы, которые понадобятся для изготовления слесарных тисов своими руками:

  • пара стальных строительных уголков;
  • листовой металл толщиной 1 – 1,5 см;
  • червячный механизм от ручного домкрата;
  • отрезок круглой арматуры;
  • болты с потайной головкой и пара гаек.

Из инструмента нам потребуются: отрезной инструмент (болгарка), сверлильный станок, метчик для нарезания резьбы и другой слесарный инструмент, который можно найти практически в каждой мастерской.

Если вас интересуют другие варианты самодельных тисов, то рекомендуем прочитать обзор: настольные быстрозажимные тиски из профильной трубы.

Основные этапы работ

Первым делом изготовим направляющую. Для этого сложим два уголка и отрежем одинаковую длину. В обоих уголках сверлим сквозные отверстия и нарезаем в них резьбу.

С внутренней стороны уголков необходимо сделать фаску для скрытия потайной головки. Впоследствии необходимо будет сделать так на каждом отверстии.

35 идей как сделать слесарные тиски для домашней мастерской

Теперь изготовим переднюю стенку. Вырезаем необходимый кусочек стали и закрепляем на болтовом соединении с одной из сторон призмы. Сверлим по центру отверстие для ходового винта.

35 идей как сделать слесарные тиски для домашней мастерской

На следующем этапе вырезаем плиту основания. Примеряем сверху призму и обозначаем её края. По центру необходимо установить гайку ходового винта.

35 идей как сделать слесарные тиски для домашней мастерской

Вырезаем необходимый размер пластины и нарезаем резьбу для ходового винта. Сверлим в нижней части плиты основания два отверстия для крепления гайки ходового винта. Крепим всё на болтовое соединение.

Затем сделаем неподвижную губку. Вырезаем боковые стенки и прикручиваем их к плите основания. Также вырезаем подвижную губку и крепим её на болтовое соединение к бокам призмы.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Прижимные пластины вырезаем из толстого куска квадратной арматуры и делаем насечки. Сверлим пару отверстий и прицепляем их к губкам. Устанавливаем ходовой винт и фиксируем его пружиной изнутри призмы.

35 идей как сделать слесарные тиски для домашней мастерской

Устанавливаем ручку для вращения и закрепляем тисы на верстаке.

Видео

Более подробное изготовление данных тисов, можно посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Mistry MakeTool.

35 идей как сделать слесарные тиски для домашней мастерскойHow To Make A Bench Vise || DIY Metal Bench Vise Without Welding

Слесарные тисы для работы с металлом

Вряд ли у кого-то возникает вопрос: зачем нужны слесарные тисы? Это и так понятно — для удержания (жесткой фиксации) заготовки или детали в процессе ее обработки.

Часто возникает вопрос другого плана: какие тиски выбрать, чтобы они прослужили долго и были качественными?

Конечно, чем дороже слесарные тиски, тем больше вероятности, что они изготовлены на совесть.

Однако не каждый может позволить себе купить фирменные тиски. Мы предлагаем вашему вниманию альтернативный вариант — изготовить тисы своими руками.

Понадобятся материалы, которые у многих найдутся в мастерской/гараже:

  • профильная труба;
  • стальной диск;
  • полосы металла;
  • резьбовая шпилька;
  • кусок кругляка.

35 идей как сделать слесарные тиски для домашней мастерской

Советуем вам также прочитать, как изготовить ручной зажим (струбцину) для работы с заготовками из дерева и металла.

Основные этапы работ

Первым делом изготавливаем элементы основания тисков. Отрезаем две полосы металла, сверлим по разметке отверстия и вырезаем пазы.

35 идей как сделать слесарные тиски для домашней мастерской

Привариваем полосы к опорной плите тисков.

Расстояние между боковыми частями должно быть достаточным, чтобы между ними проходила профильная труба.

После этого к боковым частям необходимо приварить неподвижную прижимную губку.

35 идей как сделать слесарные тиски для домашней мастерской

Далее отрезаем кусок профильной трубы. По бокам надо вырезать два продольных паза.

К торцам профильной трубы привариваем металлические пластины с отверстием под ходовой винт.

После этого отрезаем кусок стального кругляка, и тоже сверлим в нем отверстие под диаметр резьбовой шпильки. Нарезаем резьбу метчиком.

Отрезаем шпильку подходящей длины.

На конец шпильки надеваем отрезок толстостенной трубы, и обвариваем. Потом надо будет просверлить в нем отверстие под болт, который будет выполнять роль воротка.

Ходовой винт вставляем в профильную трубу, и вкручиваем в кусок кругляка, который находится внутри.

35 идей как сделать слесарные тиски для домашней мастерской

Привариваем к профтрубе две стойки для крепления металлической прижимной пластины (это будет подвижная губка слесарных тисов).

35 идей как сделать слесарные тиски для домашней мастерской

На последнем этапе останется только изготовить прижимные пластины, которые привариваем к губкам. Вставляем вороток.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Проверяем работоспособность. Если все устраивает, разбираем тисы, чтобы зачистить сварные швы. Затем приступаем к окончательной сборке всей конструкции.

35 идей как сделать слесарные тиски для домашней мастерской

Видео

Пошаговый процесс изготовления слесарных тисов можно увидеть в видеоролике ниже. Идеей поделился автор  YouTube канала khám phá và sáng tạo.

35 идей как сделать слесарные тиски для домашней мастерскойHướng dẫn làm ê tô kẹp nhanh đơn giản với độ mở siêu khủng

Функциональные слесарные тиски для разных задач

При работе с металлом сложно обойтись без слесарных тисков. Точнее, обойтись можно, но тогда обработка заготовок отнимет много сил и времени. И поэтому в домашней мастерской тиски — вещь незаменимая.

Тисы можно купить в строительном магазине (выбор очень велик) или же сделать своими руками. Если вы увлекаетесь самоделками, почему бы не попробовать?

Самостоятельно изготовить надежные и удобные в использовании слесарные тиски совсем несложно.

35 идей как сделать слесарные тиски для домашней мастерской

Правда, каждый мастер хочет, чтобы его тиски были не просто удобными, но и максимально функциональными. Впрочем, и это не проблема.

Например, в данном обзоре автор показывает, как сделать именно такие тиски для домашней мастерской.

Их можно использовать как классические тиски, а с помощью самодельной оснастки — существенно расширить функционал. Например, автор использует их в качестве приспособы для гибки металла. Очень удобно.

Основные этапы работ

Первым делом необходимо будет нарезать заготовки из металла толщиной 8-10 мм. После этого автор приступает к изготовлению неподвижной части слесарных тисков.

35 идей как сделать слесарные тиски для домашней мастерской

На следующем этапе нужно кусок квадратной профильной трубы и сделать в ней продольную прорезь. Внутри этой профтрубы будет находиться ходовой винт, а паз нужен для свободного перемещения подвижной губки.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Затем автор приступает к изготовлению последней части тисков — опорной плите, которая будет крепиться к верстаку.

Все детали необходимо покрасить, после чего можно приступать к сборке. Сначала крепим опорную плиту с приваренной к ней неподвижной частью тисков.

35 идей как сделать слесарные тиски для домашней мастерской

Затем устанавливаем подвижную губку, а также отрезок профтрубы, в которую вставляется ходовой винт. Ну и в конце крепим уже ручку для управления ходовым винтом.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Видео

Подробно о том, как изготовить своими руками мощные и функциональные слесарные тиски для различных задач, смотрите на видео.

35 идей как сделать слесарные тиски для домашней мастерскойMaking new kind of Multi purpose vise.

Как сделать гидравлические тиски своими руками

В данном случае в качестве привода используется бутылочный домкрат для авто.

Необходимые материалы:

  • швеллер;
  • листовой металл;
  • стальной кругляк;
  • домкрат;
  • металлический круглый пруток;
  • полоса металла;
  • пружины.

Возможно, вам также интересно будет прочитать статью-обзор на тему: как сделать настольный станок для нарезания резьбы в отверстиях.

Пошаговый процесс изготовления гидравлических тисков

Начинаем с того, что отрезаем кусок швеллера подходящего размера. С одной стороны надо обрезать края под углом.

35 идей как сделать слесарные тиски для домашней мастерской

Размечаем заготовку, после чего на сверлильном станке высверливаем три отверстия (два из них — будут использоваться для направляющих, по которым будет перемещаться подвижная губка тисков).

35 идей как сделать слесарные тиски для домашней мастерской

Отрезаем еще один кусок швеллера.

35 идей как сделать слесарные тиски для домашней мастерской

Привариваем к нему предыдущую заготовку, которая выступает в роли неподвижной губки.

35 идей как сделать слесарные тиски для домашней мастерской

Далее нам потребуются два стальных кругляка одинаковой длины, которые выступают в роли направляющих для подвижной губки. Надеваем на них две гайки, предварительно высверлив у них резьбу.

35 идей как сделать слесарные тиски для домашней мастерской

Вставляем направляющие в отверстия неподвижной губки, и затем обвариваем с торца.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

К гайкам приваривается кусок металлической пластины. Дополнительно усиливаем его укосинами из кусков металла.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Привариваем к основанию тисков заднюю стенку (ее можно вырезать из листового металла).

35 идей как сделать слесарные тиски для домашней мастерской

Далее потребуется гидравлический бутылочный домкрат для автомобиля. Грузоподъемности 1-2 тонны будет вполне достаточно.

35 идей как сделать слесарные тиски для домашней мастерской

Немного дорабатываем конструкцию домкрата.

35 идей как сделать слесарные тиски для домашней мастерской

В задней стенке тисков необходимо просверлить четыре крепежных отверстия. После чего с помощью болтов крепим к ней опорную подошву домкрата.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

В центральное отверстие неподвижной губки вставляем металлический пруток. Концы прутка надо обточить, и просверлить отверстия.

35 идей как сделать слесарные тиски для домашней мастерской

Соединяем пруток с домкратом, как показано на фото ниже.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

К задней и верхней части неподвижной губки привариваем куски металла — усиливаем ее.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

На следующем этапе изготавливаем прижимные пластины. На рабочей части обеих пластин нужно с помощью болгарки нарезать насечки.

35 идей как сделать слесарные тиски для домашней мастерской

Привариваем прижимные пластины к губкам тисков.

35 идей как сделать слесарные тиски для домашней мастерской

К задней стенке тисков привариваем шарнирное соединение, чтобы можно было установить ручку домкрата.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

На последнем этапе устанавливаем возвратную пружину.

35 идей как сделать слесарные тиски для домашней мастерской

Хотя одной пружины будет маловато. Поэтому устанавливаем еще одну.

35 идей как сделать слесарные тиски для домашней мастерской

В завершении останется только зачистить самодельные тиски болгаркой и покрасить краской из баллончика.

Видео

Подробнее о том, как изготовить гидравлические тиски, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала CoolThings.

35 идей как сделать слесарные тиски для домашней мастерскойCOMO HACER UNA PRENSA HIDRÁULICA | IDEA BRILLANTE

Пневматические тиски своими руками для домашней мастерской

Пневматические слесарные тиски обеспечивают быстрый и самое главное — надежный зажим заготовок или деталей для последующей их обработки, не прилагая физической силы.

Причем такие тисы не обязательно покупать — их можно сделать своими руками из доступных и недорогих материалов.

Читайте также: как сделать своими руками удобные и функциональные слесарные тиски для разных задач. Отличная идея для гаража и мастерской.

В качестве основания пневматических тисков можно использовать кусок швеллера или два строительных уголка, сваренных вместе. В принципе, можно использовать любой материал, какой вы посчитаете нужным.

Основные этапы работ

В центральной части основания (в данном случае — швеллера) необходимо сделать прорезь. После этого мастер изготавливает подвижную и неподвижную прижимные губки.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Рекомендуем также прочитать интересную обзорную статью на тему: как изготовить настольные быстрозажимные тиски из профильной трубы.

На следующем этапе необходимо будет закрепить на основании пневмоцилиндр — он будет толкать подвижную губку слесарных тисков.

35 идей как сделать слесарные тиски для домашней мастерской

После этого останется только установить и подключить блок пневмораспределителя. На нем имеется ручка, при повороте которой обеспечивается доступ сжатого воздуха из пневмосети в пневмоцилиндр.

35 идей как сделать слесарные тиски для домашней мастерской

Затем нужно будет зачистить и покрасить все детали.

Видео

Подробнее о том, как изготовить самодельные пневматические тиски своими руками для домашней мастерской, можно посмотреть на видео.

Гидравлические тиски своими руками на основе домкрата

В данном обзоре автор поделится идеей, как сделать мощные гидравлические тиски для мастерской. За основу используется автомобильный домкрат бутылочного типа.

В качестве основания тисов мастер решил использовать швеллер. Отрезаем заготовку нужного размера. Потом делаем разметку, и с помощью болгарки вырезаем паз.

35 идей как сделать слесарные тиски для домашней мастерской

Рекомендуем также прочитать, как изготовить удобные трубные тиски для мастерской своими руками.

Далее отрезаем кусок толстого металла. Сверлим в нем крепежные отверстия и привариваем к торцу основания. Это у нас будет упор для гидравлического домкрата.

35 идей как сделать слесарные тиски для домашней мастерской

К станине привариваем кусок уголка, на который будет опираться домкрат. А потом привариваем неподвижную губку, изготовленную из куска швеллера.

35 идей как сделать слесарные тиски для домашней мастерской

Основные этапы работ

На следующем этапе между неподвижной губкой тисков и опорным уголком мастер привариваем две направляющие, предварительно надев на них втулки.

35 идей как сделать слесарные тиски для домашней мастерской

К втулкам необходимо приварить кусок металлической полосы, а к ней потом привариваем подвижную прижимную губку. Изготовлена она тоже из отрезка швеллера.

35 идей как сделать слесарные тиски для домашней мастерской

Далее крепим к подвижной площадке две возвратные пружины. После этого устанавливаем автомобильный домкрат.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

На последнем этапе останется только установить рычаг, с помощью которого будет приводиться в движение шток домкрата.

Изготавливаем накладки на прижимные губки, и привариваем их. По бокам основания привариваем два уголка с отверстиями для крепления к рабочему столу.

35 идей как сделать слесарные тиски для домашней мастерской

Видео

Как сделать гидравлические тиски своими руками на основе домкрата, можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала Kwando Technic.

35 идей как сделать слесарные тиски для домашней мастерскойDIY Tool | Make A Hydraulic Vise | Step by Step in Workshop

Мощные гидравлические тиски без ручки (с ножной педалью)

В данном обзоре автор поделится с нами идеей, как сделать своими руками мощные гидравлические тиски.

Фишка в том, что у них нет ручки, как в классическом исполнении — вместо нее используется ножная педаль, расположенная под столом.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Первым делом автор вырезает опорную плиту из толстого металла. Делаем разметку и сверлим отверстия. Углы срезаем. После этого привариваем упор для гидравлического домкрата.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Также для домашней мастерской можно сделать механические тиски, но не обычные, к которым мы привыкли, а с двумя парами прижимных губок.

Из кусков металла свариваем корпус. Устанавливаем его на опорную плиту, по бокам привариваем направляющие пластины.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Сверху привариваем еще одну пластину — между пластинами и корпусом необходимо выдержать зазор в пару миллиметров. Сверлим отверстия, чтобы можно было собрать все детали на болты.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Основные этапы работ

На опорную плиту укладываем гидравлический домкрат, крепим к корпусу возвратные пружины, и устанавливаем его на свое место.

35 идей как сделать слесарные тиски для домашней мастерской

Обратите внимание, что автор предварительно полностью переделал домкрат, чтобы можно было использовать его в горизонтальном положении — он слил из него масло, и немного изменил внутреннее устройство.

35 идей как сделать слесарные тиски для домашней мастерской

Масло автор перелил в резервуар, к которому крепится ножная педаль. Подробнее о переделке домкрата можно посмотреть в данном видеоролике.

Далее изготавливаем прижимные губки и привариваем их к тискам. Затем зачищаем сварные швы, и красим собранную конструкцию.

35 идей как сделать слесарные тиски для домашней мастерской

К домкрату подключаем шланг для подачи масла из резервуара. Устанавливаем тисы на столе и крепим болтами.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Видео

Как сделать гидравлические тиски с ножной педалью (на основе домкрата), смотрите в видеоролике на нашем сайте. Данная идея принадлежит автору YouTube канала Made in Poland.

35 идей как сделать слесарные тиски для домашней мастерскойBig Vise using Bottle Jack [PLANS]

Мощные гидравлические тиски из домкрата

Когда нужна большая сила сжатия заготовок, целесообразнее использовать гидравлические слесарные тиски. Покупать их дорого, поэтому автор предлагает сделать тисы своими руками.

Конструкция довольно простая: две прижимных губки (подвижная и неподвижная), станина и дополнительная площадка для гидравлического домкрата.

Для изготовления основных деталей слесарных тисков автор использует листовой металл толщиной 10 мм. Подбираем подходящий по размеру кусок, и вырезаем из него заготовки.

Рекомендуем прочитать: как своими руками сделать настольный станок для намотки стальной проволоки.

Каждая прижимная губка тисков состоит из пары металлических пластин. Придаем им необходимую форму, и сверлим крепежные отверстия.

35 идей как сделать слесарные тиски для домашней мастерской

Основные этапы работ

На следующем этапе необходимо просверлить отверстия в основании тисков — для их крепления к рабочему столу.

35 идей как сделать слесарные тиски для домашней мастерской

К основанию автор приваривает две пластины, после чего приваривает к ним неподвижную губку. Потом с помощью болта соединяем ее с подвижной губкой.

35 идей как сделать слесарные тиски для домашней мастерской

К нижней части подвижной губки крепится опорная площадка для гидравлического домкрата.

35 идей как сделать слесарные тиски для домашней мастерской

Далее автор изготавливает две пластины с насечками, которые приваривает к прижимным губкам слесарных тисков.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

На последнем этапе останется только просверлить в прижимных губках по одному отверстию, чтобы можно было установить газлифт.

35 идей как сделать слесарные тиски для домашней мастерской

Видео

Пошаговый процесс изготовления слесарных гидравлических тисков показан в видеоролике ниже.

35 идей как сделать слесарные тиски для домашней мастерскойHOW TO MAKE A HYDRAULIC VISE ║ DIY HEAVY DUTY STEEL VISE

Мини тиски с простым быстрозажимным механизмом

Для их изготовления будем использовать фанеру и деревянные бруски. Первым делом необходимо сделать направляющие для ползуна.

Для этого отпиливаем пару брусков подходящего размера, после чего выбираем в них пазы по всей длине с одной из сторон. Также надо будет изготовить сам ползун, тоже с пазами, но уже с двух сторон.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Рекомендуем к прочтению: как сделать универсальные слесарные тиски с поворотными прижимными губками.

Из фанеры вырезаем основание. Крепим к нему направляющие — приклеиваем на клей ПВА, после чего фиксируем саморезами.

35 идей как сделать слесарные тиски для домашней мастерской

Основные этапы работ

На следующем этапе приступаем к изготовлению прижимных губок. Сначала крепим неподвижную губку. Устанавливаем ее на конце направляющих.

35 идей как сделать слесарные тиски для домашней мастерской

Затем вторую прижимную губку, которая подвижная, крепим к ползуну. Обязательно проверяем ход губки — если все нормально, то можно приступать к изготовлению последнего элемента.

35 идей как сделать слесарные тиски для домашней мастерской

Последним элементом является быстрозажимной механизм. Вырезаем все необходимые детали и приступаем к сборке. Затем устанавливаем механизм на основание.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Универсальные быстрозажимные тиски для слесарных работ

Хорошие тиски для слесарных работ можно изготовить своими руками из обрезков металла, которые часто валяются без дела в гараже и мастерской.

Причем в данном обзоре автор показывает, как сделать универсальные тиски, которые можно использовать как стационарно — на рабочем столе, так и на сверлильном станке.

Первым делом необходимо из кусков металла нарезать все заготовки, которые понадобятся для изготовления тисков.

После этого делаем разметку, согласно созданного чертежа, и сверлим в заготовках крепежные отверстия.

Из подготовленных мелких деталей собираем быстрозажимной механизм тисков. В данном случае нам потребуется сварка.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Рекомендуем также прочитать статью-обзор: как сделать своими руками простую быстрозажимную струбцину-тисы из обрезков металла.

Основные этапы работ

На следующем этапе из профильных труб и листового металла мастер сваривает основание. В верхней пластине нужно сделать прорезь подходящей длины.

35 идей как сделать слесарные тиски для домашней мастерской

После этого устанавливаем быстрозажимной механизм на основание — он должен свободно перемещаться по всей длине паза.

35 идей как сделать слесарные тиски для домашней мастерской

К нижней части подвижной площадки привариваем удлиненную гайку, которая служит направляющей для винта (резьбовой шпильки).

35 идей как сделать слесарные тиски для домашней мастерской

Затем останется только сделать подвижную и неподвижную прижимные губки, а также приварить куски квадрата к профильным трубам.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Зачищаем сварные швы, и самоделка готова. Максимальная ширина захвата этих тисков составляет 120 миллиметров.

35 идей как сделать слесарные тиски для домашней мастерской

Кусочки квадрата служат как фиксаторы — не дают тискам сдвигаться ни вправо, ни влево на рабочем столе сверлильного станка во время сверления заготовок.

Зажим обрабатываемой детали не требует каких-то лишних телодвижений и усилий, поскольку производится не за счет затягивания резьбы (с помощью резьбы настраивается только приблизительно требуемое расстояние), а простым нажатием на рычаг.

35 идей как сделать слесарные тиски для домашней мастерской

Видео

Подробно о том, как сделать универсальные быстрозажимные тиски для слесарных работ, можно увидеть на видео ниже. Обзор подготовлен на основе видеоролика с YouTube канала Workshop Diy.

35 идей как сделать слесарные тиски для домашней мастерскойНастоящая мужская самоделка! Из ржавых кусков железа!

Делаем быстрозажимные тиски для сверлильного станка

В данном обзоре автор показывает, как своими руками можно изготовить быстрозажимные тиски для сверлильного станка. В отличие от классических тисов, самодельные тиски позволяют намного быстрее зафиксировать заготовку.

35 идей как сделать слесарные тиски для домашней мастерской

Для изготовления быстрозажимных тисков для сверлильного станка потребуются разные куски металла, вырезанные из толстой пластины и «скелетный» пистолет для выдавливания силикона.

Первым делом из пластины или полосы металла необходимо вырезать две заготовки прямоугольной формы. К ним надо приварить два отрезка стального квадратного прутка такой же длины, как и вырезанные заготовки.

35 идей как сделать слесарные тиски для домашней мастерской

Основные этапы работ

На следующем этапе нужно вырезать пластину прямоугольной формы, и приварить ее к квадратным пруткам. Сварные швы и сам металл необходимо будет зачистить лепестковым кругом для УШМ.

35 идей как сделать слесарные тиски для домашней мастерской

В самих полосах при помощи той же болгарки нужно сделать прорези. Предварительно по краям, сделав разметку, мастер сверлит отверстия. В верхней пластине также нужно сделать прорезь (прямоугольное «окно»).

Далее к краю пластины приваривается брусок металла. В нем автор сверлит два отверстия для крепления прижимной губки. Данная губка будет неподвижной. Потом изготавливается еще и подвижная прижимная губка.

35 идей как сделать слесарные тиски для домашней мастерской

На последнем этапе отрезаем от пистолета для силикона все лишнее, сверлим отверстия и прикручиваем его к металлическому бруску, приваренному к верхней пластине основания тисов.

35 идей как сделать слесарные тиски для домашней мастерской

Видео

Подробно о том, как сделать быстрозажимные тиски для сверлильного станка, рекомендуем посмотреть в видеоролике на сайте.

35 идей как сделать слесарные тиски для домашней мастерскойMaking a drill vise DIY

Слесарные тиски из старых амортизаторов

Слесарные тиски присутствуют практически в каждой домашней мастерской и гараже. Вот только разновидностей их очень много. Кому-то нравятся классические тиски, другим мастерам — по душе нестандартные варианты.

Рассмотрим, как сделать слесарные тиски из старых амортизаторов.

От обычных тисков самодельная конструкция отличается более увеличенными губками.

Причем прижимные планки находятся не только сверху, но и снизу. Это очень удобно при фиксации вертикально ориентированных заготовок.

Своим личным опытом изготовления самодельных тисков поделился автор YouTube канала KEVGEN MASTER. Если идея вам понравилась — напишите об этом в комментариях.

Основные этапы работ

Подбираем круглую трубу подходящего диаметра. Отрезаем заготовку нужной длины и разрезаем ее вдоль пополам.

К каждой половинке трубы привариваем квадратный пруток.

Затем привариваем желобки к основанию, в качестве которого автор использует металлическую пластину.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

В желобки укладываем амортизаторы, предварительно слив с них масло. Сверху они будут накрываться половинками труб.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

К нижним желобкам и верхним прижимным элементам привариваем гайки. После этого стягиваем детали с помощью болтов, как это показано на фото ниже.

35 идей как сделать слесарные тиски для домашней мастерской

Из толстого листового металла изготавливаем неподвижную и подвижную губки требуемого размера.

Неподвижную губку привариваем к основанию, подвижную — крепим к штокам амортизаторов, фиксируем гайками.

35 идей как сделать слесарные тиски для домашней мастерской

На следующем этапе устанавливаем ходовой винт и крепим на торце ручку-вороток (сделать ее можно самостоятельно из металлолома, который валяется под ногами в мастерской).

35 идей как сделать слесарные тиски для домашней мастерской

В завершении останется только покрасить все элементы конструкции и просверлить в губках отверстия для крепления прижимных пластин.

35 идей как сделать слесарные тиски для домашней мастерской

Видео

Пошаговый процесс изготовления слесарных тисков из амортизаторов можно посмотреть в авторском видеоролике.

35 идей как сделать слесарные тиски для домашней мастерскойТиски из Амортизаторов своими руками!! Как сделать Тиски из Амортизаторов! Тиски с Широким Зажимом!

Небольшие тиски из швеллера своими руками

Расскажем, как изготовить своими руками небольшие слесарные тиски для работы в домашней мастерской. За основу самоделки будем использовать швеллер шириной 120 мм.

Идея изготовления самодельных тисков принадлежит автору YouTube канала «МАСТЕР РУСЛИК».

Рекомендуем также прочитать статью-обзор: как сделать ручную машинку для сверления отверстий под мебельные шканты.

Основные этапы работ

Первым делом необходимо изготовить основание слесарных тисов. Для этого от швеллера болгаркой отрезаем кусок длиной 80 мм.

В результате у нас должна получиться заготовка размером 120х80 мм.

Широкую часть швеллера надо усилить — автор приварил к заготовке кусок толстого металла.

Далее надо изготовить крепление с зажимом. К основанию привариваем Г-образное крепление, сверлим в нем отверстие, и устанавливаем зажим.

35 идей как сделать слесарные тиски для домашней мастерской

Дополнительно усиливаем место соединения основания с креплением с помощью косынки, вырезанной из листового металла.

35 идей как сделать слесарные тиски для домашней мастерской

На следующем этапе изготавливаем прижимные губки. На лицевой стороне делаем насечки или просто по две канавки. Размечаем, и сверлим отверстия с потаем под винты.

35 идей как сделать слесарные тиски для домашней мастерской

Подвижную часть слесарных тисков изготавливаем из толстого металла.

Сначала отрезаем болгаркой заготовку требуемого размера, сверлим в ней два крепежных отверстия, и прикручиваем прижимную губку.

35 идей как сделать слесарные тиски для домашней мастерской

Сборка самодельных тисков

Неподвижную прижимную губку прикручиваем к одной из полок швеллера.

В противоположной полке сверлим отверстие, и привариваем с наружной стороны гайку. Вкручиваем резьбовую шпильку (ходовой винт).

35 идей как сделать слесарные тиски для домашней мастерской

Чтобы шпилька не болталась, советуем приварить еще одну гайку с внутренней стороны полки швеллера.

В торце шпильки сверлим отверстие и нарезаем резьбу.  Далее в подвижной части также сверлим отверстие. С помощью болта соединяем обе детали вместе.

35 идей как сделать слесарные тиски для домашней мастерской

В завершении останется только изготовить вороток, и закрепить его на конце ходового винта. Собираем тиски целиком, и красим.

35 идей как сделать слесарные тиски для домашней мастерской

Видео

Пошаговый процесс изготовления тисков показан в авторском видеоролике. Спасибо за внимание.

35 идей как сделать слесарные тиски для домашней мастерскойТиски своими руками. Небольшие тиски из швеллера своими руками.

Мини тиски из профильной трубы

Рассказываем, как сделать простые мини тиски для слесарных работ. Пригодятся в гараже и мастерской.

Основной материал для изготовления тисов — профильная труба. Также понадобится листовой металл разной толщины.

Первым делом отрезаем два куска прямоугольного профиля, и разрезаем их вдоль на две одинаковых части.

Берем по одной половинке от каждой из заготовок. Вставляем их одну в другую.

35 идей как сделать слесарные тиски для домашней мастерской

После этого привариваем к неподвижной части два ограничителя из кусочков металла. Смотрите фото ниже.

35 идей как сделать слесарные тиски для домашней мастерской

Основные этапы работ

На следующем этапе отрезаем две металлических пластины, и привариваем их к противоположным торцам профильных труб.

35 идей как сделать слесарные тиски для домашней мастерской

Далее необходимо будет сделать прижимные губки.

Отрезаем две толстых пластины металла, и привариваем их к подвижной и неподвижной частям слесарных тисков. Предварительно на губках надо сделать насечки.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

В торцевых пластинах сверлим соосные отверстия, чтобы можно было установить ходовой винт (на конце винта крепим вороток).

35 идей как сделать слесарные тиски для домашней мастерской

По бокам неподвижной части тисков автор приваривает две металлических пластины, и сверлит в них отверстия для крепления к рабочему столу. В завершении останется только зачистить сварные швы и покрасить самоделку.

Видео

Подробно о том, как сделать мини тиски из профильной трубы, можно посмотреть на видео ниже. Данной идеей поделился автор Mr SunY.

35 идей как сделать слесарные тиски для домашней мастерскойMAKE YOUR OWN INVENTION

Мощные слесарные тиски из уголка и круглых труб

Слесарные тиски должны быть в каждой домашней мастерской.

Поделимся с вами идеей, как изготовить тиски своими руками. С их помощью вы сможете не только фиксировать детали, но и выполнять другие технологические операции: ровнять куски металла, запрессовывать подшипники в обойму и т.д.

Конструкция слесарных тисков очень простая:

  • основание (неподвижная часть);
  • подвижная часть;
  • прижимные губки;
  • ходовой винт с воротком.

Для изготовления тисков будем использовать листовой металл, строительный уголок и круглые трубы. Из инструментов потребуется электродрель, болгарка и сварочный аппарат.

Своим личным опытом изготовления слесарных тисков поделился с нами автор YouTube канала KEVGEN MASTER.

Основные этапы работ

Начинаем «строительство» настольных тисков с изготовления неподвижной части. Отрезаем основание из листового металла и привариваем по краям два уголка.

Между уголками устанавливаем направляющую из круглой трубы. К уголкам привариваем полосы металла.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Между полосами спереди привариваем направляющую гайку для ходового винта. Сверху привариваем вторую направляющую из круглой трубы.

35 идей как сделать слесарные тиски для домашней мастерской

Затем к полосам и второй направляющей привариваем еще два уголка, а сверху — полосу металла. В результате у нас получится красивая и аккуратная конструкция. Зачищаем сварные швы болгаркой.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Изготовление подвижной части

Отрезаем два куска круглой трубы и вставляем их в направляющие. В гайку вкручиваем ходовой винт.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Устанавливаем пластину металла с отверстием, как показано на фото ниже, и привариваем ее к торцам труб. К противоположным торцам круглых труб привариваем кусок уголка.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Изготовление прижимных губок

Отрезаем два куска металлического уголка одинаковой длины. Болгаркой придаем заготовкам необходимую форму.

Высверливаем крепежные отверстия. После этого отрезаем две пластины из толстого металла, и сверлим в ней соосные отверстия.

35 идей как сделать слесарные тиски для домашней мастерской

В отверстиях с помощью метчика нарезаем резьбу под крепеж.

При сборке тисков пластины нужно будет прикрутить к уголкам с помощью болтов. Выступающие части болтов можно обрезать болгаркой.

Сборка тисков

В завершении останется только отшлифовать до блеска все детали и покрасить их аэрозольной краской. Не забудьте прикрепить к ходовому винту вороток. Приступаем к сборке.

35 идей как сделать слесарные тиски для домашней мастерской

Видео

Пошаговый процесс изготовления и сборки самодельных слесарных тисков вы можете посмотреть в авторском видеоролике ниже.

35 идей как сделать слесарные тиски для домашней мастерскойТиски из Круглых Труб. Как сделать Тиски из Круглых Труб своими руками. Оригинальные Тиски из Труб.

Настольные тиски из обрезков металлического уголка

Используя простые тиски, изготовленные из обрезков металлического уголка, а также некоторых других подручных материалов, можно крепко зажимать различные заготовки из дерева и металла. Например, деревянные бруски или профильные трубы.

35 идей как сделать слесарные тиски для домашней мастерской

Чтобы сделать своими руками простые «домашние» тиски, потребуются обрезки уголка, пластины, шпилька и маленький штурвал (вместо него можно использовать круглый вентиль, подходящий по диаметру).

Первым делом отрезаем от уголка четыре заготовки разной длины (две длинных и два коротких), и фиксируем их струбцинами, предварительно выставив их в нужном положении.

Далее необходимо будет приварить один короткий уголок к двум длинным. Оставшийся коротыш будет подвижным.

35 идей как сделать слесарные тиски для домашней мастерской

Основные этапы работ

После того, как приварили неподвижную прижимную губку, на другой стороне основания тисков необходимо приварить толстую пластину.

Потом к ней будут приварены три обычных гайки или одна длинная — они будут выступать в качестве направляющей для шпильки. К подвижной губке нужно приварить гайку и кусок пластины.35 идей как сделать слесарные тиски для домашней мастерской

После завершения сварочных работ отбиваем шлак и зачищаем швы угловой шлифмашинкой с лепестковым кругом.

Далее на конец шпильки крепим штурвал, при помощи которого и будет происходить управление подвижной губкой (перемещение ее вперед-назад).

35 идей как сделать слесарные тиски для домашней мастерской

Видео

Подробно о том, как своими руками изготовить «домашние» тиски из обрезков металлического уголка, смотрите в видеоролике на нашем сайте. Понравилась вам эта самоделка? Напишите об этом в комментариях.

35 идей как сделать слесарные тиски для домашней мастерскойPrensa o mordaza para taladro

Меняем обычные тисы на электромагнитные

Что собой представляют электромагнитные тиски?

По сути, это обычный электромагнит, однако он выполняет функцию тисков — фиксирует металлическую заготовку. Жестко и надежно.

Поделимся с вами интересной идеей, которой поделился автор YouTube канала Darry tools, и расскажем, как сделать электромагнитные тиски своими руками.

Необходимые материалы:

  1. трансформатор от СВЧ-печи — 2 шт;
  2. блок питания;
  3. листовой металл;
  4. уголок;
  5. круглая труба;
  6. эпоксидная смола.

Изготовление электромагнитных тисков

Сначала разбираем два трансформатора от микроволновки. От них нам потребуются две первичных обмотки и сердечники.

35 идей как сделать слесарные тиски для домашней мастерской

Кстати, сами сердечники нужно обрезать болгаркой до нужной высоты.

35 идей как сделать слесарные тиски для домашней мастерской

Далее собираем основание тисков. Отрезаем кусок листового металла, и приклеиваем к нему рамку из металлического уголка.

35 идей как сделать слесарные тиски для домашней мастерской

На основание устанавливаем подогнанные по размеру сердечники от трансформаторов, между ними — располагаем кусок круглой трубы.

35 идей как сделать слесарные тиски для домашней мастерской

Чтобы зафиксировать сердечники и трубу, заливаем небольшое количество эпоксидной смолы.

35 идей как сделать слесарные тиски для домашней мастерской

Затем на сердечники надеваем первичные обмотки, и заливаем все эпоксидкой на высоту полки стального уголка.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Перед окончательной заливкой эпоксидной смолы нужно подключить первичные обмотки параллельно. Провод выводим через отверстие в полке уголка.

В завершении останется только обрезать круглую трубу заподлицо с поверхностью электромагнита, и все зашлифовать.

35 идей как сделать слесарные тиски для домашней мастерской

Подключаем первичные обмотки к блоку питания (в данном случае используется БП на 12V и 10A). Для удобства подключаем к проводу питания кнопку включения/выключения.

35 идей как сделать слесарные тиски для домашней мастерской

Электромагнитные тисы крепятся на углу рабочего стола с помощью болтов или саморезов. Для этого в уголках нужно предварительно просверлить крепежные отверстия.

35 идей как сделать слесарные тиски для домашней мастерской

Видео

35 идей как сделать слесарные тиски для домашней мастерскойComo Hacer un Super ELECTRO IMAN

40 идей тисов

Иногда для того, чтобы создать свой инструмент можно подсмотреть уже готовые. Представляем вашему вниманию галерею с различными вариантами самодельных тисов. Разные решения и технические моменты должны вас вдохновить на создание своих оригинальных тисочков.

Мощные электромагнитные тиски для сверлильного станка

Включаются простым нажатием кнопки, держат сильнее любых тисков, идеально подходят для работы с габаритными заготовками: листовым металлом, швеллером, двутавровой балкой и т. д.

Все, что вы прочитали выше — это о самодельных электромагнитных тисках для сверлильного станка.

В данном обзоре рассмотрим идею автора Make it Extreme Shorts, которые делится классными и полезными самоделками на своем YouTube канале.

Основные этапы работ

В первую очередь, из листового металла и уголков необходимо сделать площадку для электромагнитов. Крепим площадку к рабочему столу сверлильного станка с помощью болтов.

35 идей как сделать слесарные тиски для домашней мастерской

Далее нужно будет сделать сами электромагниты. Для этого нам потребуются трансформаторы от микроволновой печи.

Аккуратно отделяем подошвы трансформаторов от сердечников.

После этого снимаем обе обмотки: вторичную удаляем, а первичную надеваем обратно на металлический Ш-образный сердечник.

35 идей как сделать слесарные тиски для домашней мастерской

Из листового металла изготавливаем две подвижных платформы, которые будут перемещаться по площадке. Устанавливаем на них по два сердечника с первичной обмоткой.

35 идей как сделать слесарные тиски для домашней мастерской

Подключаем трансформаторы, после чего по контуру платформ привариваем бортики из металлической полосы. Заливаем эпоксидной смолой.

35 идей как сделать слесарные тиски для домашней мастерской

В завершении останется только изготовить пульт управления с кнопками вкл/выкл и вынести его вперед площадки. Для фиксации подвижных платформ используются болты.

Видео

Подробно о том, как сделать своими руками мощные электромагнитные тиски для сверлильного станка, рекомендуем посмотреть в авторском видеоролике ниже.

35 идей как сделать слесарные тиски для домашней мастерскойElectromagnetic Drill Press Vise

Мощные слесарные тиски из металла с электромагнитом

В данном обзоре автор поделится с нами идеей, как изготовить мощные слесарные тиски для мастерской. Их особенность заключается в наличии электромагнитов.

Благодаря этому самодельные тиски можно надежно крепить к металлическому верстаку или рабочему столу сверлильного станка без использования крепежа.

Рекомендуем также прочитать, как изготовить гидравлические тиски своими руками на основе бутылочного домкрата для авто.

Первым делом автор отрезает металлическую прямоугольной формы (основание тисков). Сверлим в пластине два отверстия на определенном расстоянии друг от друга.

35 идей как сделать слесарные тиски для домашней мастерской

Потом с помощью болгарки прорезаем между ними паз. Обрабатываем края напильником по металлу.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Из куска металла такой же толщины необходимо будет изготовить ползун, который будет перемещаться внутри паза.

35 идей как сделать слесарные тиски для домашней мастерской

К нижней части основания автор приваривает две полосы металла. Торцы также нужно заварить. Зачищаем сварные швы.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Основные этапы работ

На следующем этапе из толстого металла автор вырезает две прижимных губки для тисков. Сверлим в них необходимые отверстия.

35 идей как сделать слесарные тиски для домашней мастерской

Неподвижную губку крепим к основанию тисков. Подвижную — необходимо будет прикрепить к ползуну. Снизу фиксируем металлической пластиной.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Далее по бокам подвижной губки привариваем ограничители. Изготавливаем накладки с насечками и крепим их к прижимным губкам.

35 идей как сделать слесарные тиски для домашней мастерской

Потом привариваем направляющую втулку для ходового винта. Изготавливаем съемный вороток для ходового винта.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

На последнем этапе снизу станины привариваем площадки из швеллера. К ним крепим два электромагнита. Выполняем необходимые электромонтажные работы, сбоку станины выводим тумблер.

35 идей как сделать слесарные тиски для домашней мастерской

35 идей как сделать слесарные тиски для домашней мастерской

Видео

Подробно о том, как сделать мощные слесарные тиски из металла с электромагнитом, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала Workshop From Scratch.

35 идей как сделать слесарные тиски для домашней мастерскойMaking Electromagnetic Vise

Электромагнитный стол для слесарных и сварочных работ

В данном обзоре хотим поделиться с вами интересной идеей, как сделать своими руками электромагнитный стол для сварочных и слесарных работ.

Этой задумкой (и ее реализацией) поделился автор YouTube канала Gianni Pirola Fai Da Te.

Преимущество электромагнитного стола заключается в том, что нет необходимости использовать тиски, струбцины и прочие приспособления для фиксации металлических заготовок.

На самодельном электромагнитном столе можно как сваривать заготовки, так и выполнять их обработку: резать болгаркой, шлифовать и т.д.

Необходимые материалы:

  • трансформатор от СВЧ-печи (микроволновки);
  • блок питания.

35 идей как сделать слесарные тиски для домашней мастерской

Рекомендуем также прочитать статью-обзор: как своими руками собрать аппарат для точечной сварки.

Пошаговый процесс изготовления электромагнитного стола

Первым делом нам потребуется сделать электромагнит. И для этого мы будем использовать трансформатор от микроволновой печи.

Разрезаем болгаркой сердечник, и достаем обмотки.

35 идей как сделать слесарные тиски для домашней мастерской

Обратите внимание: для изготовления самодельного электромагнита нам понадобитl
