Как сделать фланец на точило без токарного станка: 3 способа

В статье поделимся простыми и доступными всем способами, как сделать своими руками простой фланец на электроточило. Причем без токарного станка.

Способ 1

Для изготовления самодельного фланца потребуется твердый пластик толщиной примерно 3-5 мм.

Первым делом из пластика нужно вырезать квадратные заготовки 50х50 мм. Углы надо будет обрезать.

Как сделать фланец на точило без токарного станка: 3 способа Читайте также: Как сделать корпус для подшипника без токарного станка

Как сделать фланец на точило без токарного станка: 3 способа

Как сделать фланец на точило без токарного станка: 3 способа

Далее в пластинах нужно просверлить отверстие под вал двигателя (в данном случае — диаметр 12 мм). А в одной пластине надо просверлить отверстие, в зависимости от того, какая резьба в валу.

Как сделать фланец на точило без токарного станка: 3 способа

Например, если резьба в валу двигателя — М6, то в самой пластине нужно будет просверлить отверстие диаметром 6 мм.

Основные этапы работ

Как сделать фланец на точило без токарного станка: 3 способа Читайте также: Как сделать удобный подручник для наждачного станка

На следующем этапе устанавливаем электродвигатель на столе, и надеваем на вал пластины.

Как сделать фланец на точило без токарного станка: 3 способа

После этого надеваем последнюю пластину (с отверстием меньшего диаметра) и фиксируем ее с помощью прижимного болта.

Как сделать фланец на точило без токарного станка: 3 способа

Затем с помощью стамески надо будет сделать все пластины круглыми. То есть обтачиваем их.

Как сделать фланец на точило без токарного станка: 3 способа Читайте также: Как изготовить профилегиб из хлама своими руками

Как сделать фланец на точило без токарного станка: 3 способа

Далее последнюю пластину снимаем. Фиксируем оставшиеся пластины болтом с шайбой, и обтачиваем до внутреннего диаметра посадочного отверстия наждачного круга. Первый круглый диск не трогаем.

Как сделать фланец на точило без токарного станка: 3 способа

Видео по теме

Подробно о том, как сделать фланец на точило без токарного станка, смотрите в видеоролике на сайте.

Как сделать фланец на точило без токарного станка: 3 способаКак сделать фланец на точило без токарного станка. Универсальное точило своими руками.

Способ 2

В данном обзоре автор поделится собственным опытом, как сделать фланец на заточной станок (электроточило), если нет токарного станка.

Как сделать фланец на точило без токарного станка: 3 способа Читайте также: 2 способа как проточить тормозной диск автомобиля

Для изготовления самодельного фланца можно использовать разные материалы. Мастер взял за основу кусок пластика. В данном случае фланец изготавливается для диска из вулканита.

Первым делом из куска пластика вырезаем круг требуемого диаметра и еще одну заготовку, которая будет вставляться в центральное отверстие диска из вулканита.

Как сделать фланец на точило без токарного станка: 3 способа

Рекомендуем прочитать: как изготовить быстрозажимные тиски для сверлильного станка.

В обеих заготовках необходимо найти центр, а потом с помощью электродрели или шуруповерта просверлить отверстия.

Как сделать фланец на точило без токарного станка: 3 способа

Склеиваем две заготовки между собой (автор использует для этого дихлорэтан). Временно скрепляем при помощи болта, гайки и шайбы.

Основные этапы работ

На следующем этапе надеваем заготовку на вал точила, после чего обрабатываем с помощью стамески, придаем ей округлую форму.

Как сделать фланец на точило без токарного станка: 3 способа

Также округляем до нужного диаметра посадочное место для диска из вулканита. После этого обрабатываем все наждачной бумагой.

Как сделать фланец на точило без токарного станка: 3 способа

Благодаря самодельному фланцу вулканитовый диск не будет прогибаться при обработке ножей.

Читайте также: как вырезать круг из фанеры или ДСП с помощью шуруповерта.

Видео по теме

Подробно о том, как сделать фланец на точило, если нет токарного станка, можно посмотреть на видео ниже. Эта идея принадлежит автору GOOD_WOOD.

Как сделать фланец на точило без токарного станка: 3 способаКак сделать фланец на точило без токарного станка Фланец без токарного станка

Способ 3

Для изготовления фланцев часто используют металл или дерево. Но в первом случае возникает вопрос, как обрабатывать деталь — нужен токарный станок. Во втором — под вопросом находится долговечность изделия.

Расскажем, как своими руками выточить фланец из хоккейной шайбы, которая может быть изготовлена из пластика или вулканизированной резины. Причем в данном случае не нужен токарный станок.

Как сделать фланец на точило без токарного станка: 3 способа

Своим личным опытом изготовления фланца для электроточила поделился с нами автор YouTube канала GOOD_WOOD.

Основные этапы работ

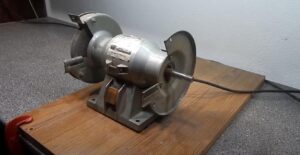

Обработку хоккейной шайбы будем выполнять на точильном станке. Для этого его необходимо надежно закрепить. Сначала с помощью струбцин крепим к столу кусок фанеры или ДСП. А к нему прикручиваем на саморезы электроточило.

Как сделать фланец на точило без токарного станка: 3 способа

Из металлического уголка автор изготовил импровизированный подручник и прикрепил его к станку. Но можно использовать и штатный подручник.

Как сделать фланец на точило без токарного станка: 3 способа

Чтобы шайбу можно было надеть на вал двигателя, в ней необходимо просверлить отверстие.

Измеряем диаметр вала (в данном случае — 13 мм), после чего размечаем центр на шайбе и высверливаем отверстие — сначала сверлом меньшего диаметра, затем — сверлом диаметром 13 мм.

На вал электродвигателя устанавливаем металлическую шайбу, а затем надеваем хоккейную шайбу. Фиксируем гайкой.

Как сделать фланец на точило без токарного станка: 3 способа

Как сделать фланец на точило без токарного станка: 3 способа

Пододвигаем подручник максимально близко к шайбе, после чего «вооружаемся» стамеской и приступаем к обточке.

Как сделать фланец на точило без токарного станка: 3 способа

Сначала выводим идеальную окружность шайбы, чтобы минимизировать биение во время работы, а потом уже подгоняем под размеры наждачного круга. В самом конце обрабатываем резиновый фланец наждачной бумагой.

Как сделать фланец на точило без токарного станка: 3 способа

Использование самодельного резинового фланца обусловлено не только простотой его изготовления и доступностью материала, но еще и тем, что он будет поглощать вибрации и шумы, которые образуются в процессе работы точильного станка.

Видео по теме

Подробно о том, как выточить фланец для электроточила без токарного станка, можно посмотреть ниже — в авторском видеоролике.

Как сделать фланец на точило без токарного станка: 3 способаКак выточить фланец для точильного станка без токарного станка своими руками в домашних условиях.
