Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать мощный рычажный прижим

Обычно для этих целей используются струбцины. Однако не всегда ими удобно пользоваться, а иногда — вовсе невозможно (например, когда нужно зафиксировать ту или иную заготовку не с краю, а на середине стола).

Самодельный рычажный прижим — универсальное приспособление, которое незаменимо для домашней мастерской.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

С помощью самоделки можно фиксировать на рабочем столе, как небольшие заготовки из листового металла или профтрубы, так и габаритные предметы (швеллер, двутавр, корпуса двигателей и т. д.).

Необходимые материалы:

  • листовой металл;
  • болты с гайками;
  • металлическая круглая труба;
  • шток стойки амортизатора.

Своим личным опытом изготовления и сборки мощного рычажного прижима поделился с нами автор YouTube канала Rescatando Chatarra.

Основные этапы работ

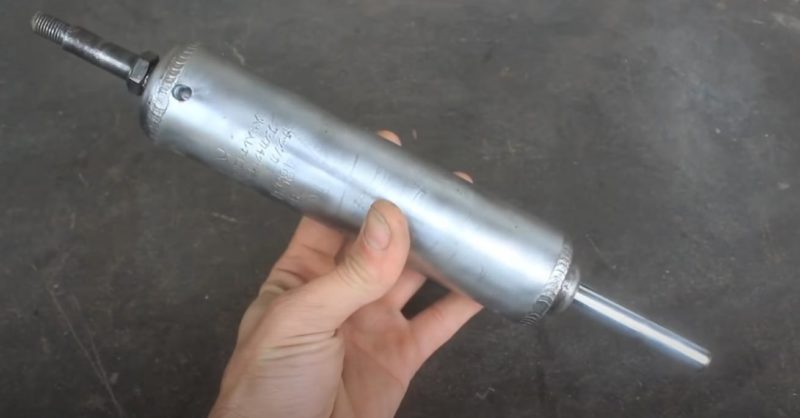

Первым делом нам потребуется извлечь шток из автомобильной стойки. Далее подготавливаем две гайки — внутреннее отверстие должно быть меньшего диаметра, чем шток.

Потом рассверливаем в гайках резьбу до требуемого диаметра и надеваем на шток.

По торцам штока устанавливаем два бруска металла с просверленными по центру отверстиями, и привариваем.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Из листового металла толщиной 10 мм нужно вырезать две одинаковых заготовки, как показано на фото ниже.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Еще одну партию деталей для сборки приспособления изготавливаем из листового металла толщиной 3 мм.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Затем приступаем к сборке прижима. Соединяем все детали с помощью болтов и гаек.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Получившийся рычажный механизм привариваем к одной из двух металлических пластин, которые мы вырезали из листового металла толщиной 10 мм.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

На следующем этапе крепим вторую металлическую пластину, соединяя ее с первой пластиной и рычажным механизмом.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Отрезаем кусок круглой стальной трубы диаметром 20 мм и привариваем его к рычажному механизму. В результате у нас получится ручка.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Направляющую из штока амортизатора надо приварить к вертикальной стойке рядом с рабочим местом.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Затем берем вторую часть конструкции и привариваем к гайкам одну из металлических пластин (ту, которая находится выше).

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Самодельное приспособление готово! Прижим действительно получился очень мощным и универсальным в использовании.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Видео по теме

Подробно о том, как сделать мощный рычажный прижим для фиксации заготовок на рабочем столе, рекомендуем посмотреть в авторском видеоролике ниже.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантовPRENSA/MORSA SUJETATODO para mesa de trabajo

Самодельный шарнирно-рычажный прижим для столярных работ

При выполнении столярных работ очень часто приходится фиксировать заготовки, чтобы удобно было с ними работать: пилить, шлифовать, размечать и т.д.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Для этих целей можно использовать как стандартные F-образные или G-образные струбцины, так и различные столярные прижимы, в том числе и изготовленные собственноручно.

В сегодняшней статье хотим поделиться с вами идеей автора YouTube канала GreenSaw, и рассказать, как сделать своими руками деревянный шарнирно-рычажный прижим для столярных работ.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Для изготовления самодельного приспособления нам потребуется фанера толщиной 18-20 мм. Но, как вариант, подойдет также и доска толщиной до 20 мм.

Пошаговый процесс сборки деревянного столярного прижима

Первым делом выпиливаем из листа фанеры заготовку квадратной формы, которая будет использоваться в роли основания.

После этого необходимо изготовить две стойки. Отпиливаем две прямоугольных заготовки из фанеры, и скрепляем их между собой с помощью двустороннего скотча.

На ленточной пиле вырезаем нужную форму, после чего обрабатываем заготовки на шлифовальном станке. Разъединяем их, и удаляем скотч.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Получившиеся стойки крепим к основанию. Между стойками устанавливаем квадратный брусок из фанеры. Заготовки крепим на клей ПВА и саморезы.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

На следующем этапе нужно изготовить прижим и ручку.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Также из фанеры высверливаем две круглых детали, которые будут использоваться в качестве прижимных «пятаков».

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Далее крепим между стойками столярного приспособления прижим и ручку.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

В торцевую часть прижима закручиваем саморез. Еще один саморез вкручиваем в брусок, закрепленный на основании. Натягиваем пружину.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

В прижиме сверлим отверстие, и вкручиваем мебельную гайку.

В нее необходимо вкрутить болт или кусок шпильки, на конце которого устанавливаем прижимные пятаки.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Видео по теме

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантовNEW design DIY Toggle Clamp — How to make Wooden Toggle Clamp

Как сделать вертикальный прижим для фиксации заготовок

Иногда для фиксации заготовки проще использовать не струбцину, а вертикальный настольный прижим. В сегодняшней статье расскажем, как изготовить его своими руками.

Необходимые материалы:

  • круглая труба;
  • профтруба;
  • полоса металла;
  • шаровая от подвески авто;
  • резьбовая шпилька;
  • листовой металл.

Для установки вертикального прижима в рабочем столе необходимо будет просверлить отверстия.

Если же вы не хотите «дырявить» столешницу, то в этом случае можно использовать другую рабочую поверхность. Например, старую скамейку.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Идею изготовления самодельного прижима мы подсмотрели на YouTube канале ideas corner. Берите себе на заметку.

Основные этапы работ

Сначала отрезаем два куска водопроводной трубы. С одной из сторон обрезаем их под углом 45 градусов. Свариваем заготовки вместе под прямым углом.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

К короткому отрезку круглой трубы привариваем две металлических полосы, предварительно просверлив в них отверстия.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

На следующем этапе нам потребуется профильная труба. Отрезаем заготовку требуемой длины. На конце высверливаем отверстие, и привариваем кусок металла — в нем нужно просверлить отверстие и нарезать резьбу.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Отрезаем кусок резьбовой шпильки, и привариваем к нему шаровую от подвески автомобиля. После этого шаровую нужно будет приварить к раме.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Из листового металла с рифленой поверхностью изготавливаем прижимную губку. Затем крепим ее к свободному концу профильной трубы.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Соединяем все детали вместе. К концу резьбовой шпильки привариваем вороток из круглого прутка.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

В завершении останется только зачистить сварные швы и покрасить самоделку.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Когда нужно зафиксировать заготовку, устанавливаем прижим в отверстие в столе или иной поверхности. После этого его можно убрать на полку, чтобы не занимал место.

Видео по теме

Подробно о том, как самостоятельно сделать вертикальный прижим, можно посмотреть в авторском видеоролике ниже.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантовSUCH ANYBODY HAS NEVER SEEN !! Ingenious and Simple!

Вертикальный прижим для быстрой фиксации заготовок

Когда нужно зафиксировать заготовку на краю стола, то с этой задачей легко справляются стандартные F-образные струбцины.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Однако струбцины они не смогут обеспечить фиксацию заготовок в центральной части стола. Для этого можно использовать настольный вертикальный прижим.

Первым делом отпиливаем по размеру кусок деревянного бруска. Делаем разметку, и сверлим по два посадочных места под шайбы с двух сторон. Потом сверлим уже сквозные отверстия.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Далее мастер вырезает из деревянного бруска заготовку требуемой формы, которая является главной деталью вертикального прижима. Обрабатываем ее напильником, и потом наждачной бумагой.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Основные этапы работ

На следующем этапе в одном из отверстий необходимо будет с помощью стамески выбрать посадочное место под шестигранную гайку. А в шайбах сверлим по два крепежных отверстия.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Потом прикручиваем их к главной детали. Вкручиваем шпильку. Во второе отверстие будет вставляться круглый пруток.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

На конце шпильки необходимо сделать прижимной пятак. На другой конец насаживаем деревянную ручку. Устанавливаем самоделку в нужном месте, и можно пользоваться.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Подробно о том, как сделать вертикальный прижим для быстрой фиксации заготовок на рабочем столе, смотрите в авторском видеоролике. Идея принадлежит автору YouTube каналу FACIL LH.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантовIDEA BRILLANTE! ¡NO TIRES RESTOS DE MADERA! INVENTO CASERO

Универсальный настольный прижим из старого домкрата

Взяв за основу старый реечный домкрат (рычажного типа), мастер решил сделать из него универсальный настольный зажим. Его можно использовать для фиксации как деревянных, так и металлических заготовок.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Для изготовления самоделки потребуется не весь домкрат, а только его часть — рейка с подъемным механизмом и лапой. Ручка также пригодится, поэтому ее выбрасывать не стоит.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Саму лапу (или подхват) необходимо будет отрезать, оставляем только ползун, который перемещается по рейке.

Поскольку опорный башмак мы не используем, то необходимо изготовить новое основание. Для этого мастер вырезает пластину металла подходящего размера. В ней надо просверлить отверстия для крепления к столу.

Основные этапы работ

На следующем этапе из небольшого куска профтрубы и металлической пластины автор изготавливает прижимную губку. При помощи болгарки делаем насечки на губке.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Далее отрезаем длинный кусок квадратной профильной трубы. К одному концу привариваем ползун от домкрата, к другому — прижимную губку. Саму рейку от домкрата нужно приварить к основанию.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

После этого останется лишь зачистить сварные швы и покрасить все детали. Затем приступаем к сборке конструкции. Устанавливаем ее на верстак.

Подробнее о том, как изготовить универсальный настольный прижим из старого реечного домкрата, можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала Alex DIY.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантовСУПЕР ЗАЖИМ с домкрата для громоздких деталей!!! Сделай и себе такую самоделку!

Как сделать вертикальный прижим для столярных работ

В данной статье расскажем, как своими руками изготовить простой вертикальный прижим, предназначенный для столярных работ — фиксации деревянных заготовок. Причем этот самодельный прижим работает в паре со струбциной.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Идею изготовления данного приспособления мы подсмотрели на YouTube канале AX Creates. Спасибо автору, что делится своими интересными и полезными самоделками.

Необходимые материалы:

  • металлическая пластина;
  • 4 удлиненных гайки;
  • 2 болта;
  • 4 металлических шайбы (большие);
  • 2 маленьких шайбы;
  • пара резьбовых шпилек.

Пошаговый процесс изготовления вертикального прижима

Первым делом из металлической пластины вырезается заготовка требуемой формы. По центру заготовки с одной из ее сторон мастер сделал пропил болгаркой. Получившийся паз нужен для того, чтобы цепляться за направляющую шину.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Далее необходимо будет отрезать два кусочка металла, и приварить их внутри вырезанного паза, чтобы они располагались напротив друг друга.

По краям металлической пластины привариваются две удлиненных гайки. Сварные швы необходимо будет зачистить болгаркой.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Дальше нам потребуются две металлических шайбы. Перед использованием их надо немного доработать.

Устанавливаем шайбу на кусок круглой трубы, и с помощью пуансона делаем углубление. Соответственно, с обратной стороны шайбы появится выпуклость. Аналогично поступаем и со второй металлической шайбой.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Берем резьбовую шпильку, и привариваем к ней маленькую шайбу.

Устанавливаем шпильку на большую шайбу, и надеваем на нее доработанную шайбу с выпуклостью. Затем обе шайбы свариваем между собой.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Далее берем вторую доработанную шайбу, и изготавливаем еще одну такую деталь.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Основные детали самодельного прижима готовы, поэтому можно приступать к сборке всей конструкции. Для этого нам понадобятся две удлиненных гайки и два болта.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Сборка самодельного вертикального прижима

Резьбовые шпильки с прижимными пластинами вкручиваем в удлиненные гайки, которые приварены по бокам рамы.

На них накручиваем подготовленные удлиненные гайки, и вкручиваем в них болты. При желании самоделку можно покрасить.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Варианты использования самодельного вертикального прижима можно посмотреть на фотографиях ниже — можно зажимать как одну, так и несколько заготовок.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Подробно о том, как сделать своими руками вертикальный прижим для столярных работ, показано в авторском видеоролике. Спасибо за внимание.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантовNEW DIY USEFUL TOOL IDEA || HOMEMADE TOOLS || DIY TOOLS

Самодельные прижимы для столярного верстака

При помощи самодельных прижимов можно фиксировать деревянные заготовки различных размеров на столярном верстаке.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Причем прижимы могут работать как в паре (к примеру, когда нужно зафиксировать длинные заготовки), так и по отдельности.

Для изготовления самодельных прижимов потребуется фанера и бумажные шаблоны, которые можно распечатать на принтере.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Вырезаем шаблон, приклеиваем его к заготовкам из фанеры, после чего вырезаем необходимые детали на ленточной пиле.

Основные этапы работ

После того как вырезали все заготовки, в двух из них делаем пазы, а в двух других — полукруглые выемки. Потом детали нужно отшлифовать.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

На следующем этапе работ автор склеивает по две заготовки, чтобы получились две одинаковые детали. Далее надо будет установить рычажок.

Для того чтобы самодельные прижимы могли работать, на столярном верстаке необходимо просверлить отверстия для дополнительных упоров.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как видите, конструкция довольна простая, и сделать такие прижимы под силу каждому. Очень удобно их применять в домашней мастерской и гараже при поточных работах, когда необходимо все операции выполнять быстро.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Подробнее о том, как своими руками сделать самодельные прижимы для столярного верстака, рекомендуем посмотреть в видеоролике на нашем сайте.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантовBench Dogs Clamps / Прижим для Верстака

Самодельный прижим для заготовок для рабочего стола

В данном обзоре автор поделится с нами идеей, как изготовить самодельный прижим для фиксации заготовок. Особенность прижима заключается в том, что его можно встроить в столешницу стола.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Для изготовления самоделки нам потребуется винт и две гайки в виде бочонков (с отверстием по центру). Все эти комплектующие можно снять со старого автомобильного домкрата.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Далее отрезаем кусок квадратной профильной трубы 40х40 мм подходящей длины. Концы гаек нужно обрезать, чтобы они могли поместиться внутри профиля.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Основные этапы работ

На следующем этапе в куске профильной трубы вырезаем часть стенки. Из деревянного бруска автор делает ползун, который устанавливается внутрь профиля. В ползуне надо будет просверлить два перпендикулярных друг другу отверстия.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

В одно из отверстий запрессовываем гайку-бочонок. В нее вкручиваем винт от домкрата со второй гайкой.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Сверлим в профильной трубе еще одно отверстие. Вставляем кусок шпильки, и потом обвариваем.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Установка самодельного прижима

На краю столешницы автор с помощью ручного фрезера выбирает паз под размер профильной трубы. Устанавливаем нашу приспособу.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

В деревянном ползуне сверлим отверстие. Запрессовываем в него кусок стальной круглой трубки. Сверху надеваем стальную шайбу и прикручиваем ее на саморезы.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Сверху столешницы крепится лист фанеры (он там изначально был). Предварительно в нем необходимо вырезать паз. Далее делаем два деревянных упора.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Один упор устанавливаем в трубку в ползуне, второй вставляется в одно из отверстий, просверленных в столешнице.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Затем останется только изготовить деревянную ручку и надеть ее на конец винта. Приспособа готова — можно пользоваться.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов

Подробный процесс изготовления самодельного прижима можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала HandCraft.

Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантовUnique Idea From Broken Lifting Jack!



Как сделать прижим для фиксации заготовок на рабочем столе 8 вариантов
Андрей Васильев
Задать вопрос
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

5 идей как сделать устройство для подъема и перемещения грузов
Как сделать велобайк из металлолома и автомобильных колёс
