3 полезных самоделки для сверления отверстий и нарезания резьбы

Выбрасывать автомобильные запчасти в металлолом нерационально, потому что их можно использовать для изготовления различных полезных самоделок для гаража и мастерской. На нашем сайте вы найдете сотни интересных идей.

В сегодняшней статье расскажем, как сделать разные приспособления, которые облегчат процесс сверления и нарезания резьбы в отверстиях.

Стойка из амортизатора

Кроме амортизатора, нам потребуются следующие материалы:

  • лист фанеры или ДСП;
  • крепежные хомуты;
  • сверлильный патрон;
  • листовой металл;
  • профильная труба.
3 полезных самоделки для сверления отверстий и нарезания резьбы Читайте также: Электропривод на велосипед из двигателя от дворников авто

Своим личным опытом по изготовлению сверлильной стойки поделился с нами автор YouTube канала ideas corner.

С помощью самодельного приспособления можно не только просверлить отверстия под 90 градусов, но и нарезать в них резьбу.

Основные этапы работ

Первым делом необходимо подготовить амортизатор. Отрезаем от него все лишнее, после чего сливаем в какую-нибудь емкость масло. Болгаркой зачищаем заводскую краску.

Далее отрезаем кусок металлической пластины. Сверлим в ней четыре крепежных отверстия.

Затем еще одно отверстие высверливаем по центру. Вставляем в него шток амортизатора, и обвариваем. Зачищаем сварной шов.

3 полезных самоделки для сверления отверстий и нарезания резьбы Читайте также: Инструмент для разметки деревянных заготовок: полезная вещь в мастерской

3 полезных самоделки для сверления отверстий и нарезания резьбы

На следующем этапе отрезаем кусок профильной трубы, и привариваем по торцам крепежные стальные хомуты для труб.

3 полезных самоделки для сверления отверстий и нарезания резьбы

Надеваем деталь на корпус амортизатора, и затягиваем хомут. На противоположной стороне профтрубы крепим сверлильный патрон.

3 полезных самоделки для сверления отверстий и нарезания резьбы

3 полезных самоделки для сверления отверстий и нарезания резьбы Читайте также: Как из двух газовых баллонов сделать отопительную печь для гаража

3 полезных самоделки для сверления отверстий и нарезания резьбы

В качестве основания можно использовать лист фанеры или ДСП. Также можно сварить металлическую площадку. Крепим к основанию самодельную стойку.

3 полезных самоделки для сверления отверстий и нарезания резьбы

Хвостовик сверлильного патрона зажимаем в патроне шуруповерта или дрели. В самом патроне зажимаем сверло или метчик (если нужно нарезать резьбу в отверстии).

Видео по теме

Пошаговый процесс изготовления сверлильной стойки из амортизатора можно посмотреть в видеоролике ниже. Спасибо за внимание.

3 полезных самоделки для сверления отверстий и нарезания резьбыEXCELLENT home made FROM AN OLD SHOCK ABSORBER!!! do it yourself! useful tool !!!

Мини станок для сверления и нарезания резьбы

3 полезных самоделки для сверления отверстий и нарезания резьбы Читайте также: 7 способов изготовления цилиндрических заготовок из дерева

При сверлении отверстий и нарезании резьбы крайне важно удерживать инструмент перпендикулярно поверхности заготовки.

И для этого можно использовать настольный мини станок, собранный на основе шуруповерта.

Автор идеи позиционирует самоделку как станок конкретно для нарезания резьбы. Однако его можно и в качестве сверлильного станка использовать. При необходимости шуруповерт можно без проблем заменить на электродрель.

На самом деле конструкция действительно универсальная: например, можно просверлить отверстие в заготовке, и сразу, не «отходя от кассы», нарезать в нем резьбу, заменив сверло на метчик. Очень удобно!

Какие материалы потребуются:

  • листовой металл;
  • профтруба;
  • стальной уголок;
  • резьбовая шпилька;
  • гайки;
  • труба;
  • подшипники.

Идею изготовления и сборки самодельного мини станка для мастерской мы подсмотрели у автора YouTube канала TheDacchio.

Пошаговый процесс изготовления станка

На самом первом этапе потребуется сделать основание со стойкой. Основание можно вырезать из листового металла (автор использует уже готовую деталь), а для стойки будем использовать кусок круглой трубы.

Вырезаем основание. Отрезаем кусок трубы подходящей длины. Свариваем заготовки вместе перпендикулярно друг другу. Стойку надо выставить строго по центру основания.

3 полезных самоделки для сверления отверстий и нарезания резьбы

На следующем этапе из уголка, профильной трубы, резьбовой шпильки и гаек изготавливается шарнирный узел.

3 полезных самоделки для сверления отверстий и нарезания резьбы

3 полезных самоделки для сверления отверстий и нарезания резьбы

По принципу работы похоже на «третью руку» с поворотным механизмом. Мы уже писали об этом приспособлении в одной из статей.

На конце «третьей руки» крепится кусок профтрубы с корпусными подшипниками, в которые вставляется вал с зажимом под гаечный ключ для метчика. Но удобнее, наверное, использовать сверлильный патрон.

3 полезных самоделки для сверления отверстий и нарезания резьбы

В завершении останется только зачистить сварные швы и покрасить самодельную конструкцию.

3 полезных самоделки для сверления отверстий и нарезания резьбы

Приводной вал зажимаем в патроне шуруповерта, устанавливаем метчик требуемого размера, и можно приступать к работе.

3 полезных самоделки для сверления отверстий и нарезания резьбы

Видео по теме

Если вам понравилась данная самоделка, и вы планируете ее повторить, обязательно посмотрите весь процесс сборки настольного станка в авторском видеоролике ниже.

3 полезных самоделки для сверления отверстий и нарезания резьбыCostruzione maschiatrice (DIY tapping machine)

Настольный станок для нарезания резьбы в отверстиях

Когда нужно нарезать резьбу в просверленном отверстии, обычно для этого используется метчикодержатель и метчик подходящего размера. Однако он хорош только для каких-то разовых работ.

Если же нужно выполнить одну и ту же операцию с большим количеством заготовок, то лучше использовать настольный станок.

Руки, кстати, тоже меньше будут уставать, и, соответственно, качество самой резьбы будет на высоте.

В сегодняшней статье мы расскажем, как сделать своими руками настольный станок для нарезания резьбы в отверстиях. Идеей поделился автор YouTube канала AX Creates.

Возможно, вам интересно будет прочитать статью: как изготовить своими руками компактный распиловочный стол для более удобной работы с ручным электрическим лобзиком.

Основные элементы конструкции

В конструктивном плане это очень простое приспособление. Самодельный настольный станок состоит из двух основных элементов:

  • основания с опорными ножками;
  • Г-образной вертикальной стойки.

Еще один элемент конструкции — это вал со сверлильным патроном на конце (патрон нужен для фиксации метчика).

В движение вал приводится с помощью воротка, который крепится в верхней его части (то есть при помощи рук).

Пошаговый процесс изготовления станка

Первым делом нужно будет изготовить основание.

Для этого мастер использует толстый листовой металл, от которого отрезается прямоугольная пластина требуемого размера.

В основании необходимо высверлить два отверстия, чтобы можно было установить слесарные тиски — в них будет зажиматься обрабатываемая заготовка.

3 полезных самоделки для сверления отверстий и нарезания резьбы

К нижней части основания нужно будет приварить опорные ножки. В данном случае используются небольшие отрезки металлического уголка.

На следующем этапе необходимо изготовить Г-образную стойку. Отрезаем три кусочка толстого металла, затем свариваем их вместе, как показано на фото ниже. Привариваем стойку к основанию.

3 полезных самоделки для сверления отверстий и нарезания резьбы

3 полезных самоделки для сверления отверстий и нарезания резьбы

Далее отрезаем кусок круглой стальной трубы. С двух сторон заготовки вставляем подшипники, и обвариваем их. Получившуюся деталь привариваем к верхней части стойки.

3 полезных самоделки для сверления отверстий и нарезания резьбы

3 полезных самоделки для сверления отверстий и нарезания резьбы

Теперь берем вал, и привариваем к одному из его концов торцевую головку. Устанавливаем вал в направляющую из трубы и подшипников.

3 полезных самоделки для сверления отверстий и нарезания резьбы

3 полезных самоделки для сверления отверстий и нарезания резьбы

К нижней части вала крепится сверлильный патрон, а к верхней — вороток.

3 полезных самоделки для сверления отверстий и нарезания резьбы

На последнем этапе останется только покрасить самоделку.

Устанавливаем станочек на столе, крепим слесарные тиски, и можно приступать к работе.

3 полезных самоделки для сверления отверстий и нарезания резьбы

Видео по теме

Подробнее о том, как изготовить настольный станок для нарезания резьбы в отверстиях, можно увидеть ниже — в авторском видеоролике.

3 полезных самоделки для сверления отверстий и нарезания резьбыNEW DIY TOOL IDEA || EASY TO MAKE HOMEMADE TOOL IDEA!!!
3 полезных самоделки для сверления отверстий и нарезания резьбы
Андрей Васильев
Задать вопрос
Добавить комментарий

Ваш адрес email не будет опубликован.

Инструмент для разметки деревянных заготовок: полезная вещь в мастерской

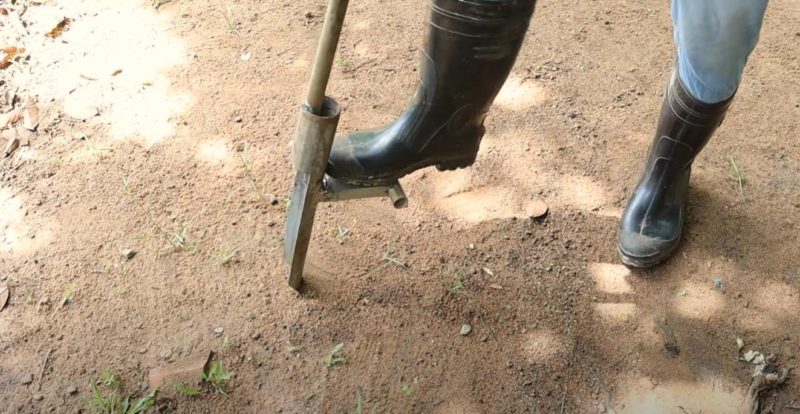

Приспособление для корчевания кустарников и молодых деревьев на участке
