Кондуктор улитка для холодной ковки своими руками

«Фонарики», «корзинки», завитки — все это названия кованых декоративных элементов, изготовленных из металла.

Используются они для оформления различных уличных металлоконструкций, которые находятся снаружи дома: заборов, оконных и дверных решеток, балясин, садовых калиток и т.д.

Выглядят такие «вставки» довольно оригинально, они придают готовому изделию изысканный и аккуратный вид.

Для создания декора из металла в условиях гаража и мастерской применяются разные приспособления — как заводское оборудование, так и более бюджетные варианты — самодельные станки холодной ковки.

Гибочные устройства бывают разных вариантов исполнения, и предназначены для выполнения конкретных работ.

Например, с помощью трубогибов из круглых и профильных труб изготавливают обручи и дуги (последние могут понадобиться для изготовления теплиц на даче).

Торсионные станки предназначены, чтобы делать крученые элементы (торсионы). Чтобы сделать завитки из металла, используются «улитки».

В сегодняшней статье мы подробно рассмотрим именно последний вариант — подробно расскажем, как сделать станок для холодной ковки своими руками. Вы узнаете:

  • из каких материалов можно изготовить основные детали, и инструменты потребуются;
  • из каких частей состоит конструкция;
  • как сделать центральную часть кондуктора и завиток (нарисовать профильный чертеж);
  • как правильно работать на самодельном станке;
  • как собрать устройство и подготовить его для работы.

Информация будет полезна, в первую очередь, новичкам, поэтому мы постараемся детально рассмотреть все этапы сборки.

Станок улитка для холодной ковки своими руками

Используя кондуктор, вы сможете самостоятельно изготавливать гнутые элементы нужного размера, которые отлично подойдут для оформления готовых уличных металлоконструкций.

Для создания спиралевидных завитков можно использовать разные материалы, но чаще всего используются металлические квадратные или круглые прутки.

Главная особенность самодельного станка «улитки» заключается в том, что декоративные элементы изготавливаются «на холодную» — без предварительной температурной обработки. Это снижает трудоемкость работ.

Прежде чем перейти к главному вопросу — пошаговой инструкции, как сделать улитку для холодной ковки, важно понять, какой именно станок вам необходим. Они бывают разных конфигураций.

Станок «улитка» может быть «заточен» под конкретный размер завитков — на нем можно сгибать декоративные элементы определенной длины.

Также домашние умельцы используют универсальные сборные конструкции — они предназначены для изготовления как небольших, так и крупноразмерных завитков.

В условиях мастерской обычно используются станки с ручным приводом. Однако если необходимо сделать большое количество заготовок, имеет смысл подумать над использованием электропривода.

Размеры будущего станка

Прежде чем приступить к изготовлению самодельного кондуктора для изготовления декоративных завитков, необходимо сначала определиться с размерами основных деталей.

В частности, нас интересуют габариты центральной части и завитка. Исходя из фактических размеров шаблона, определяют размеры других элементов конструкции — например, станины, на которой будет крепиться гибочный кондуктор.

Для создания станка улитка для холодной ковки своими руками чертежи и размеры при необходимости можно подобрать на тематических сайтах (или поищите подходящие варианты на форумах по данной тематике).

Причем существует много разных вариантов самодельной конструкции. Давайте рассмотрим один из них.

Для изготовления чертежа нам потребуются:

  • стальной квадратный пруток 10х10 мм;
  • лист бумаги формата А4;
  • угольник;
  • карандаш и циркуль.

Первым делом укладываем квадратный пруток посередине листа бумаги, и чертим две параллельных линии.

Затем прикладываем пруток в перпендикулярной плоскости под углом 90 градусов (используем для этого угольник), и чертим еще две линии.

В результате по центру шаблона улитки у нас должен получиться квадрат размеров 10х10 мм, от которого в разные стороны отходят четыре линии.

Берем циркуль, устанавливаем его в угол квадрата, и чертим полуокружность.

Потом смещаем циркуль в другой угол (идем по порядку), и также чертим полуокружность, продолжая предыдущую линию.

И делаем так до тех пор, пока не получится завиток требуемого размера — основная часть чертежа улитки.

После этого с помощью циркуля чертим окружность (в данном случае диаметр окружности составляет 43 мм).

Чертеж готов. Теперь необходимо подобрать стальную болванку подходящего диаметра и отрезаем от нее кусок длиной около 30 см. Из этой заготовки вырезается начало завитка (центр).

Нарисовать чертеж самостоятельно или скачать его из интернета и распечатать на принтере — это уже на ваше усмотрение.

Есть еще и другой способ, как сделать центральную часть — о нем мы подробно расскажем ниже.

Изготовление центральной части кондуктора

Оборудование и инструменты, которые потребуются для работы:

  • сверлильный станок или дрель;
  • болгарка.

Из листового металла толщиной 18-20 мм вырезаем один большой круг (это будет опорная пластина) и четыре маленьких круга — для изготовления центра кондуктора.

Сделанный центр крепится к станине при помощи крепежных болтов (автор использует болты под шестигранник) — для этого в заготовках сверлим соосные отверстия.

Далее расчерчиваем профиль, который нужно будет вырезать с помощью болгарки. Обрабатываем заготовку лепестковым кругом.

На следующем этапе подробно разберем, как сделать улитку. Можно использовать в качестве исходного материала квадрат или полосу. Если нет полосы, ее можно вырезать из листового металла подходящей толщины.

Изготовление заготовки кондуктора

Приступаем к следующему этапу работ — занимаемся изготовлением устройства для ковки металла, по которому будет гнуться заготовка. За основу возьмем квадратный пруток.

На гибочном станке сгибаем два одинаковых по длине завитка. Скрепляем их вместе с помощью малярного скотча, размечаем с помощью кернера места будущих отверстий.

Сверлим отверстия и нарезаем резьбу под крепежные болты. Готовый контур улитки будет крепиться болтами к металлической опорной пластине (станине).

Когда основные детали готовы, можно приступать к заключительной части работ — сборке станка холодной ковки своими руками.

Для этого потребуется еще изготовить станину, и продумать, из каких материалов сделать основание и как оно будет крепиться к рабочему верстаку или другой опорной поверхности (например, горизонтальной площадке, расположенной на стойке).

Окончательная сборка станка

Изготавливаем станину станка. Для этого нам потребуются два отрезка металлического уголка и пластина металла, которая будет устанавливаться вертикально.

Верхние края пластины необходимо будет закруглить. В подготовленных деталях сверлим отверстия, после чего соединяем их вместе с помощью болтов.

В металлической пластине сверлим отверстие под вал, в роли которого используется стальной кругляк.

Дополнительно необходимо просверлить крепежные отверстия — для крепления корпусных подшипников. Далее с двух сторон пластины прикручиваем на болты подшипники, устанавливаем вал.

Как видите, в том, чтобы сделать улитку для холодной ковки своими руками, нет никаких сложностей.

Причем рассмотренный выше вариант кондуктора является разборным, что очень удобно — это существенно упрощает хранение приспособления, когда оно не используется.

К опорной пластине крепим центральную часть, потом прикручиваем на болты завитки из квадратного прутка.

К тыльной стороне опорной пластины крепим вал. Потом устанавливаем собранный кондуктор улитку для холодной ковки на вертикальную пластину (станину) станка.

Дополнительно сверлим в пластине отверстие и устанавливаем вал с опорными подшипниками.

На конце основного вала сверлим отверстие, в которое вставляем ручку, изготовленную из стального круглого прутка. Пошаговый процесс работ можно посмотреть на видео ниже.

Как работать на станке улитка для холодной ковки

Рассмотрим на примере кондуктора с ручным приводом. Первым делом отрезаем заготовку из квадрата или стальной полосы. Необходимо заранее просчитать длину (особенно если вы будете делать завитки с двух сторон заготовки).

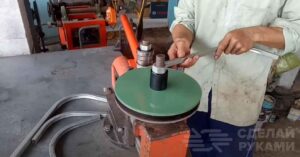

Конец заготовки вставляем в центр кондуктора. Потом с помощью ручки крутим «улитку», и сгибаем заготовку в завиток нужного размера.

Сделать станок улитка своими руками под силу каждому мастеру. В том числе и начинающему.

Если вы планируете всерьез заняться изготовлением оконных и дверных решеток, заборов и других ограждений, то такой кондуктор должен быть в наличии.

С помощью этого приспособления вы сможете самостоятельно изготовить красивые декоративные элементы методом холодной ковки, не покупая их втридорога в магазине.
