Ракетная печь своими руками: 10 лучших идей

Рассказываем, как изготовить самодельную турбо печь, используя для этого простые и доступные материалы, которые у многих людей есть под рукой (например, из трубы подходящего диаметра).

В любом случае достать все необходимые «комплектующие» для сборки печки — не проблема.

Предлагаем разные варианты конструкции — на выбор. Отличаются они по видам используемых материалов и сложности изготовления.

Чтобы сделать ракетную печь своими руками чертежи особо и не нужны. Но в случае необходимости их можно без проблем найти в интернете.

Ракетная печь своими руками: 10 лучших идей Читайте также: 2 идеи как сделать печь для сжигания мусора

Как выглядит самая простая конструкция самодельной турбо печки, можно посмотреть на схеме ниже.

Ракетная печь своими руками: 10 лучших идей

Изготовлена реактивная печь из металлической трубы диаметром 110 мм. Ножки можно сделать из строительного уголка.

Все ракетные печи (и самодельные в том числе) можно разделить на две основные группы:

  • стационарные — идеально подойдут для дачи и частного дома, а также для гаража;
  • переносные — это компактные печи, которые предназначены для походов и отдыха на природе (их еще называют походными).

Помимо этого, ракетные печи отличаются и по виду используемого топлива. Широко распространены печки на дровах. Но встречаются также «ракетницы», которые могут работать на топливных гранулах.

Ракетная печь своими руками: 10 лучших идей Читайте также: 13 идей откидных столов, которые можно сделать своими руками

Преимущества использования ракетной печи вы можете посмотреть на картинке ниже.

Ракетная печь своими руками: 10 лучших идей

Пожалуй, одним из самых главных аргументов в пользу выбора печи-ракеты является ее экономичность и универсальность. Помимо того, что сама печка требует минимального количества топлива для продуктивной работы, само топливо может быть даже самого низкого качества.

Например, можно использовать не только сухие дрова, но и хворост, сырые ветки и даже траву.

Содержимое

Как сделать ракетную печь из кирпича

Ракетная печь своими руками: 10 лучших идей Читайте также: Борьба с кротами и птицами: как сделать отпугиватель из пластиковой бутылки

Так называемые ракетные (или реактивные) печи, используемые для приготовления пищи, обычно изготавливают из круглой или профильной трубы.

Однако для реализации данного проекта потребуется не только труднодоступный для многих людей металл, но и сварочный аппарат, а также хотя бы минимальный опыт сварки металла. Не каждый обладает такими «богатствами».

Что же тогда делать, отказываться от этой идеи?

Не торопитесь! Вовсе не обязательно ставить крест на своих планах, потому что всегда найдется альтернативный вариант.

По крайней мере, мы его уже нашли на просторах интернета и хотим поделиться с вами.

Альтернативный вариант ракетным печам из металла

Ракетная печь своими руками: 10 лучших идей Читайте также: Дровяная печь из газового баллона: эконом-вариант

Если нет возможности достать круглые и профильные трубы или вы «не дружите» со сваркой, можно построить ракетную печь из кирпича.

Для этого подойдет как обычный красный кирпич, так и огнеупорный. Согласитесь, что кирпич достать намного проще, чем металл?

В сегодняшней статье расскажем, как сделать ракетную кирпичную печь с минимальными вложениями ресурсов, сил и времени.

Ракетная печь своими руками: 10 лучших идей

Своим личным опытом строительства кирпичной печи поделился с нами автор YouTube канала Creative Cement.

Обратите внимание: в отличие от металлической «версии» ракетной печи, кирпичная — предназначена только для стационарного использования.

Основные этапы работ

Строительство печи необходимо выполнять на ровном основании — в идеале это должна быть забетонированная площадка.

Выкладываем «на сухую» первый ряд кирпичей, формируя основание ракетной печи. Сверху наносим слой цементно-песчаного раствора и стягиваем правилом.

Ракетная печь своими руками: 10 лучших идей

Ракетная печь своими руками: 10 лучших идей

После этого укладываем второй ряд кирпичей. Спереди печи оставляем зазор — технологическое отверстие для удаления золы.

Ракетная печь своими руками: 10 лучших идей

Нарезаем необходимое количество заготовок из стального круглого прутка и укладываем на «подушку» из раствора. Таким образом, у нас получится колосник.

Ракетная печь своими руками: 10 лучших идей

Ракетная печь своими руками: 10 лучших идей

Далее укладываем третий ряд кирпича и уже на этом уровне начинаем формировать загрузочную камеру, установив кирпичи вертикально под небольшим углом.

Ракетная печь своими руками: 10 лучших идей

Ракетная печь своими руками: 10 лучших идей

Ракетная печь своими руками: 10 лучших идей

Ракетная печь своими руками: 10 лучших идей

Из листового металла вырезаем дверцу для загрузочной камеры. Соединяем ее с металлической полосой с помощью петель и устанавливаем в раствор. Поднимаем на пару кирпичей уровень вертикальной камеры сгорания. Ракетная печь готова!

Ракетная печь своими руками: 10 лучших идей

Загружаем подготовленные дрова в загрузочную камеру и с помощью газового баллончика с горелкой разводим огонь.

После того, как ракетная печь вышла на свой рабочий режим, в верхней части камеры сгорания устанавливаем металлическую подставку, на которую можно поставить чайник, чтобы вскипятить воду, или кастрюлю, чтобы приготовить первое блюдо.

Ракетная печь своими руками: 10 лучших идей

Видео по теме

Подробно о том, как сделать ракетную печь из кирпича, можно посмотреть в авторском видеоролике ниже. Спасибо за внимание.

Ракетная печь из круглой трубы: находка для дачников

В сегодняшней статье рассмотрим довольно интересный вариант самодельной печи-ракеты, которую можно использовать для приготовления пищи на улице (например, на даче). Идея принадлежит автору YouTube канала Leo Besson.

Необходимые материалы:

  • круглая труба диаметром 170 мм;
  • круглая труба диаметром 50 мм;
  • листовой металл толщиной не менее 3 мм;
  • швеллер;
  • резьбовая шпилька и шайбы.

Достоинства данной печки заключаются в том, что она довольно быстро разгорается и поддерживает стабильно высокую температуру.

Дополнительно стоит отметить ее компактную конструкцию — вы без проблем можете прихватить с собой самодельную ракетную печь на рыбалку, если планируете ехать на автомобиле.

Основные этапы работ

Первым делом необходимо изготовить корпус ракетной печи (или камеру сгорания). Для этого нам потребуется круглая стальная труба диаметром 170 мм с толщиной стенки 5 мм.

Отрезаем от нее кусок длиной 340 мм. Зачищаем наружную поверхность болгаркой с кордщеткой.

Из листового металла толщиной 3-5 мм вырезаем круг, предварительно просверлив по центру отверстие с помощью корончатого сверла.

Ракетная печь своими руками: 10 лучших идей

Далее понадобится стальная круглая труба диаметром 50 мм. Отрезаем от нее кусок длиной 340 мм (по длине корпуса).

Ракетная печь своими руками: 10 лучших идей

Размечаем заготовку, высверливаем в ней отверстия, а потом вырезаем болгаркой продольные пазы — как показано на фото.

Ракетная печь своими руками: 10 лучших идей

Круг из листового металла привариваем к корпусу ракетной печи (к нижней его части). Внутрь устанавливаем трубу диаметром 50 мм. Привариваем ее к диску.

Ракетная печь своими руками: 10 лучших идей

Ракетная печь своими руками: 10 лучших идей
Верхняя часть печи

На следующем этапе в диске сверлим отверстие и нарезаем в нем резьбу. С помощью болта крепим к нему заслонку, вырезанную из листового металла.

Ракетная печь своими руками: 10 лучших идей

К нижней части корпуса привариваем три отрезка швеллера, установив их на одинаковом расстоянии друг от друга.

Ракетная печь своими руками: 10 лучших идей

Высверливаем в них отверстия, нарезаем резьбу и вкручиваем отрезки резьбовой шпильки (100 мм длиной каждая).

Ракетная печь своими руками: 10 лучших идей

К нижней части резьбовых шпилек привариваем стальные шайбы. В результате у нас получились опорные ножки.

Ракетная печь своими руками: 10 лучших идей

К верхней части корпуса ракетной печи приваривается «ушко», к которому крепится диск, вырезанный из листового металла. Получилась поворотная крышка.

Ракетная печь своими руками: 10 лучших идей

К ней нужно приварить металлические пластины, на которые будет устанавливаться посуда.

Ракетная печь своими руками: 10 лучших идей

В нижней части печи дополнительно нужно вырезать круглое отверстие и приварить кусок трубы диаметром 50 мм, на конце которого устанавливается заслонка.

Ракетная печь своими руками: 10 лучших идей

Это отверстие можно использовать для розжига печи, а также в качестве дополнительного воздухозаборника.

Видео по теме

Ракетная печь своими руками: 10 лучших идейDIY Estufa ROCKET redonda , funcionara ¿??? (rocket stove)

Ракетная печь своими руками: из металлического уголка и керамической плитки

Обычно самодельные ракетные печи изготавливают из круглой или квадратной профильной трубы, и они полностью металлические.

Такие печурки легкие и компактные, поэтому их можно брать с собой на природу.

В данном обзоре мы рассмотрим еще один вариант ракетной печи — стационарного типа, из металлического уголка и керамической плитки.

Такую самодельную турбо печь очень удобно эксплуатировать на дачном участке. И смотрится она достойно.

Ракетная печь своими руками: 10 лучших идей

Идеей изготовления стационарной печи-ракеты из уголка и плитки с нами поделился автор YouTube канала «Креативные цементные проекты».

Необходимые материалы:

  • строительный уголок;
  • керамическая плитка;
  • арматура рифленая;
  • глина и цемент;
  • листовой металл.

Рекомендуем вам также прочитать статью-обзор: как из старого колесного диска от авто сделать катушку для садового шланга

Пошаговый процесс изготовления ракетной турбо печи

Конструкция печи проста до безобразия, состоит из: камеры сгорания, загрузочной камеры и зольника. Внутри печи вмонтирован колосник из арматуры.

На чертеже ниже вы можете посмотреть размеры ракетной печи.

Ракетная печь своими руками: 10 лучших идей

Первым делом отрезаем заготовки из металлического уголка, и свариваем каркас печи. Сварные швы надо будет зачистить лепестковым кругом.

Ракетная печь своими руками: 10 лучших идей

Ракетная печь своими руками: 10 лучших идей

Из цемента, глины и воды необходимо приготовить жаростойкий раствор. Также подготавливаем нарезанные по размеру кусочки керамической плитки.

На следующем этапе останется только обшить металлический каркас плиткой. Попутно устанавливаем кусочки арматуры (делаем колосник).

Ракетная печь своими руками: 10 лучших идей

Ракетная печь своими руками: 10 лучших идей

В завершении останется только вырезать из листового металла дверцу, и при помощи шарнирного соединения прикрепить ее к верхней части загрузочной камеры.

Также необходимо изготовить съемную подставку для посуды, которая будет устанавливаться сверху основной трубы (камеры сгорания).

Ракетная печь своими руками: 10 лучших идей

Видео по теме

Подробно о том, как изготовить своими руками турбо печь, можно посмотреть ниже — в авторском видеоролике.

Ракетная печь своими руками: 10 лучших идейRocket stove _ Wood stove _ Creative idea from iron frame, cement and clay

Самодельная ракетная печь мексиканского сварщика

Автор YouTube канала Neri herreria tv подробно показывает, как изготовить печь-ракету своими руками.

Ракетная печь своими руками: 10 лучших идей

Основной материал — профильная труба 100х100 мм.

Также можно использовать профиль меньшего размера (например, если вы хотите брать печь с собой на природу).

Приступаем к работе по изготовлению турбопечки. Первым делом отрезаем с помощью болгарки три заготовки из квадратной профильной трубы разной длины:

  1. 57 см;
  2. 30 см;
  3. 20 см.

Самая длинная заготовка — это вертикальная часть печи. Самая короткая — горизонтальная.

Заготовка длиной 30 см устанавливается под углом 45 градусов — через нее будет выполняться загрузка дров.

Ракетная печь своими руками: 10 лучших идей

Сначала вырезаем в длинной заготовке два отверстия (нижнее отверстие — на расстоянии 7 см от края трубы).

Колосник автор решил сделать из арматуры. Нарезаем заготовки нужной длины, и затем привариваем их внутри вертикальной части печи с небольшим зазором.

Ракетная печь своими руками: 10 лучших идей

Ракетная печь своими руками: 10 лучших идей

Потом свариваем вместе вертикальную и горизонтальную части печи.

Ракетная печь своими руками: 10 лучших идей

Для этого отрезок профтрубы (длиной 20 см) приваривается к заготовке длиной 57 см под прямым углом.

После этого привариваем третий отрезок профильной трубы длиной 30 см, отрезав у него один край под углом 45 градусов.

Ракетная печь своими руками: 10 лучших идей

На торце горизонтальной профтрубы необходимо установить заслонку из листового металла — для регулировки подачи воздуха в камеру горения.

Ракетная печь своими руками: 10 лучших идей

Ракетная печь своими руками: 10 лучших идей

Также нужно будет установить дверцу на торец загрузочной камеры — ее также можно сделать из листового металла.

Ракетная печь своими руками: 10 лучших идей

В нижней части вертикальной трубы автор устанавливает задвижку (чтобы процесс горения был длительный, нужно уменьшать количество воздуха, поступающего в камеру сгорания).

Ракетная печь своими руками: 10 лучших идей

Для этого сначала необходимо приварить две направляющих из уголка. Потом вырезаем кусок металла подходящего размера и вставляем между краем профтрубы и направляющими.

Теперь самое время изготовить опорные ножки. Для этого нам потребуются круглые трубы разного диаметра.

Ракетная печь своими руками: 10 лучших идей

Отрезаем четыре заготовки от трубы большего диаметра, и привариваем их к нижней части печи, как показано на фото ниже.

Ракетная печь своими руками: 10 лучших идей

После этого отрезаем еще четыре заготовки из трубы меньшего диаметра — сами ножки. Вставляем их в посадочные места.

Для фиксации ножек в трубах большего диаметра делаются прорези и потом привариваются гайки. В них вкручиваем барашковые болты.

Ракетная печь своими руками: 10 лучших идей

В результате ножки получились съемными, что очень удобно при транспортировке ракетной печи.

Для большей жесткости конструкции мастер решил приварить опорную стойку из куска круглой трубы между горизонтальной частью и загрузочной камерой.

Ракетная печь своими руками: 10 лучших идей

Из обрезков арматуры изготавливаем подставку для посуды (кастрюли или сковороды). В верхней части вертикальной трубы нужно сделать четыре пропила болгаркой, чтобы можно было установить подставку.

Ракетная печь своими руками: 10 лучших идей

Ракетная печь готова. Зачищаем сварные швы и красим термостойкой краской.

Видео по теме

Пошаговый процесс изготовления самодельной ракетной печи своими руками показан в авторском видеоролике.

Ракетная печь своими руками: 10 лучших идейESTUFA ( ROKET — Cohete )-Como hacerla — Paso a Paso

Конструкция получилась сравнительно легкой и компактной. Благодаря тому, что она разбирается, можно без проблем поместить печь в багажник авто.

Походная ракетная мини-печь из профильной и круглой трубы

Еще одной идеей поделился автор YouTube канала Make it Metal. Его вариант самодельной печи ракетного типа чем-то напоминает предыдущую версию, но сама конструкция более проста в изготовлении.

Для данного проекта нам потребуются два вида стальной трубы: круглая и квадратная (профильная).

Помимо этого, потребуются и другие материалы:

  • листовой металл;
  • стальной уголок;
  • болты (или шпильки) с гайками.

Первым делом отрезаем кусок профильной трубы нужной длины (размеры в данном случае — на ваше усмотрение). Это будет загрузочная камера для дров.

В профтрубе вырезаем отверстие, чтобы можно было приварить вертикальную часть реактивной печи (круглую трубу).

Ракетная печь своими руками: 10 лучших идей

Далее отрезаем два уголка и вырезаем подходящего размера кусок листового металла. Уголки привариваем к профилю — они будут выступать в качестве направляющих.

Вставляем потом задвижку из металлической пластины. К задвижке привариваем резьбовую шпильку, на которую потом можно будет накрутить ручку.

А можно поступить проще — приварить перпендикулярно шпильке кусок круглого или квадратного прутка.

Колосник автор решил изготовить из стальной пластины. Отрезаем кусок пластины, сгибаем ее на конце под нужным углом, после чего сверлим отверстия.

Далее отрезаем кусок круглой трубы, обрезаем один край под углом, и затем привариваем его к профильной трубе.

Ракетная печь своими руками: 10 лучших идей

К нижней части ракетной печи нужно приварить гайки, в которые вкручиваем мебельные болты (это у нас будут опорные ножки).

Ракетная печь своими руками: 10 лучших идей

На последнем этапе останется только приварить к вертикальной части ракетной печи площадку для посуды, изготовленную из стальной полосы.

Ракетная печь своими руками: 10 лучших идей

Видео по теме

Для более детального ознакомления с процессом изготовления самодельной реактивной печи из профильной трубы своими руками советуем посмотреть авторское видео.

Ракетная печь своими руками: 10 лучших идейRocket Stove Mk3 and 2000 Subscriber winner!

Как сделать ракетную печь по японской технологии из кирпича

Автор YouTube канала Ogurki поделился простым и очень интересным способом, как сделать печь ракету из кирпича.

Причем без какого-либо цементного раствора или строительного клея — и буквально за 5-10 минут.

Чтобы сделать японскую печь ракету, потребуется 29 кирпичей. Кроме того, необходимо будет подготовить ровную площадку, на которой будет находиться печь из кирпича.

Ракетная печь своими руками: 10 лучших идей

Например, можно сделать основание из строительных блоков или, как вариант, можно отдельно выложить площадку из тех же кирпичей.

Ракетная печь своими руками: 10 лучших идей

Причем кирпич важно использовать не обычный, а огнеупорный. Дело в том, что обычный кирпич быстро потрескается и раскрошится от контакта с огнем.

Приступаем к работе. После того, как подготовили основание, собираем из кирпича печку.

Вертикальную часть (на которой будет находиться посуда) для надежности обвязываем стальной проволокой — чтобы кирпичи не развалились.

Ракетная печь своими руками: 10 лучших идей

Колосник в данной конструкции печи не используется — особой надобности в нем нет.

По умолчанию для закладки дров используется первое отверстие (нижняя топка), однако можно делать закладку дров и через второе отверстие, которое выше (например, если дрова длинные и нет времени их пилить).

Преимущество данной ракетной печи в том, что для нее не требуется отводить постоянное место на участке.

Ракетная печь своими руками: 10 лучших идей

Надо что-то приготовить — собрал за 5 минут и приготовил. Потом разобрал по-быстрому, и кирпичи в сарай. В общем, очень удобно.

Видео по теме

Ознакомиться с пошаговой инструкцией по изготовлению кирпичной ракетной печи вы можете в авторском видеоролике.

Ракетная печь своими руками: 10 лучших идейПечь-ракета своими руками + чертеж. Японская технология. Часть 2

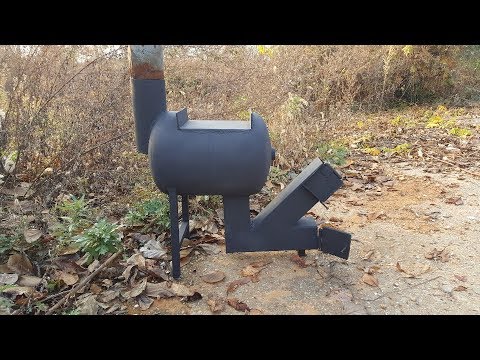

Печь ракета из газового баллона

В данном случае рассмотрим еще один стационарный вариант реактивной печи. Однако уже будем использовать не кирпичи, а металл.

Для изготовления печи ракета своими руками будем использовать пропановый баллон на 27 л и профильную трубу.

Ракетная печь своими руками: 10 лучших идей

Сначала необходимо подготовить пропановый баллон. Откручиваем вентиль, и заполняем баллон водой.

После этого отрезаем болгаркой опорный башмак и ручки. Делаем разметку, после чего вырезаем отверстие прямоугольной формы в центральной части баллона.

Ракетная печь своими руками: 10 лучших идей

Варочную поверхность ракетной печи из газового баллона изготавливаем из листового металла.

Для этого вырезаем кусок нужного размера, делаем надрезы по краям и потом сгибаем буквой «П». Привариваем деталь к баллону.

Ракетная печь своими руками: 10 лучших идей

Далее вырезаем болгаркой отверстие под дымоход, в роли которого выступает металлическая круглая труба (диаметр — на ваше усмотрение).

После этого отрезаем три заготовки из профильной трубы, и свариваем потом реактивную печку.

Сначала свариваем две профтрубы под углом 90 градусов. Потов «врезаем» третий кусок профиля под углом 45 градусов.

Далее из трех кусков профильной трубы свариваем Н-образную подставку. Привариваем ее к нижней части печи.

Ракетная печь своими руками: 10 лучших идей

В завершении останется только зачистить сварные швы и покрасить печку краской. Но не обычной, а термостойкой.

Видео по теме

Пошаговый процесс работ по изготовлению самодельной печи можно посмотреть в авторском видеоролике.

Ракетная печь своими руками: 10 лучших идей가스통 난로 만들기 완성 4-4 (Finished making a stove)

А еще рекомендуем прочитать, как из газового баллона своими руками изготовить универсальную ракетную печь для дачи и частного дома. Правда, ее не получится использовать в гаражном помещении.

Ракетная печь своими руками: 10 лучших идей

Компактная походная печь из профильной трубы

Предлагаем вашему вниманию еще один вариант самодельной ракетной печки, которую можно использовать как на даче, так и на природе, если вы часто путешествуете на автомобиле.

Ракетная печь своими руками: 10 лучших идей

Несмотря на то, что принцип работы данной печи такой же, как и у всех предыдущих вариантов, выглядит она немного нестандартно.

Это из-за того, что автор решил модернизировать классическую печь-ракету, и сделать более практичный вариант.

Ракетная печь своими руками: 10 лучших идей

Фишка в том, что помимо варочной поверхности, в данной конструкции присутствует еще дополнительное отделение, которое можно использовать для запекания разных овощей.

Первым делом нужно определиться с габаритами ракетной печи.

Потом отрезаем заготовки из профтрубы. Свариваем П-образную варочную поверхность и зачищаем сварные швы болгаркой.

Ракетная печь своими руками: 10 лучших идей

Варочная поверхность имеет два отверстия с торца. К одному отверстию необходимо будет приварить топку с колосником, к другому — кусок трубы, на который будет устанавливаться дымоход.

После этого отрезаем заготовки из листового металла, и привариваем их между стенками варочной поверхности — и в итоге получаем то самое дополнительное отделения для запекания овощей. Чтобы процесс готовки проходил быстрей, необходимо будет изготовить крышку.

Ракетная печь своими руками: 10 лучших идей

Ракетная печь своими руками: 10 лучших идей

К нижней части ракетной печи привариваем четыре гайки — в них будут вкручиваться ножки, в роли которых выступают болты.

Ракетная печь своими руками: 10 лучших идей

Последний штрих — покраска готового изделия термостойкой краской.

Ракетная печь своими руками: 10 лучших идей

Видео по теме

С пошаговым процессом изготовления этой печи вы можете ознакомиться в авторском видеоролике. Идея принадлежит автору YouTube канала mansoo lee.

Ракетная печь своими руками: 10 лучших идей캠핑용 오븐 스토브 만들기 (Making oven stoves)

Как работает ракетная печь

Конструкция состоит из нескольких основных частей. Одной из них является топливная камера, которая может быть как наклонной, расположенной под углом 45 градусов, так и горизонтальной (это зависит от типа печки ракеты).

В топливную камеру загружаем мелкие щепки, и прогреваем «ракетницу». Потом подкладываем уже нормальные дрова.

Ракетная печь своими руками: 10 лучших идей

Принцип работы печи ракеты довольно прост. В процессе горения дров внутри турбопечи создается естественная тяга и может даже появляться характерный гул — это связано с тем, что в печь входит холодный воздух, а выходит горячий дым.

Когда корпус прогревается, горение становится более интенсивным, и гул может быть уже более сильным. Это говорит о том, что подачу воздуха в печь нужно уменьшить, прикрыв заслонку на входе в печь.

В некоторых конструкциях ракетных печей за счет дожига пиролизных газов наблюдается более длительное горение дров, при этом интенсивность горения остается на том же уровне.

Ракетная печь своими руками: 10 лучших идей

Благодаря этому, чтобы вскипятить даже большой объем воды (довести их до температуры 100 град.), требуется минимум времени. И одной закладки дров хватит не только чтобы чайник вскипятить, но и яичницу пожарить с колбасой.

Турбо-печь своими руками — отличный вариант для дачи

В сегодняшней статье мы расскажем, как сделать своими руками простую турбо-печь для приготовления пищи в полевых условиях.

Поскольку печка отличается компактными размерами, то ее можно использовать не только на даче, но и брать с собой на природу.

Идеей изготовления самодельной турбо-печи поделился с нами автор YouTube канала ideas corner. Берите на заметку.

Ракетная печь своими руками: 10 лучших идей

Необходимые материалы:

  • круглая труба из металла;
  • листовая сталь;
  • болты;
  • водопроводный кран.

Рекомендуем также прочитать статью-обзор на тему: как из подшипников и куска швеллера изготовить своими руками станок холодной ковки

Пошаговый процесс изготовления турбо-печи

Первым делом потребуется отрезать кусок круглой трубы подходящей длины (в зависимости от высоты печки).

При помощи болгарки прорезаем в трубе продольные пазы (3-4 пазов будет вполне достаточно), после этого привариваем трубу к основанию — диску из листового металла.

Ракетная печь своими руками: 10 лучших идей

В качестве корпуса турбо-печи выступает кусок круглой толстостенной трубы. Надеваем его на первую трубу, и привариваем к диску.

Ракетная печь своими руками: 10 лучших идей

Ракетная печь своими руками: 10 лучших идей

В нижней части корпуса на расстоянии 2 см от края нужно просверлить отверстие, и приварить трубку с резьбой, на которую будет накручиваться кран.

На следующем этапе необходимо изготовить крышку (верхнюю часть печи).

Тут два варианта: либо можно найти готовую крышку в металлоломе, либо изготовить самостоятельно — например, из листового металла.

По центру крышки нужно просверлить отверстие, и вварить кусок круглой трубы — это будет сопло, из которого будет выходить пламя.

К крышке также необходимо приварить три болта, на которые будет устанавливаться кастрюля или же сковорода.

Ракетная печь своими руками: 10 лучших идей

Впрочем, можно изготовить и более приличную подставку для посуды.

Надеваем крышку на верхнюю часть корпуса. Накручиваем кран на трубку в нижней части корпуса, и самодельная печка готова.

Ракетная печь своими руками: 10 лучших идей

Видео по теме

Ракетная печь своими руками: 10 лучших идейGAS AND GASOLINE ARE NO LONGER NEEDED !! jet FURNACE! DIY

Как сделать простую турбо-печь на дровах (без использования вентилятора или компрессора)

А сейчас мы хотим поделиться с вами интересной идеей от автора YouTube канала Mr Novruz — будем делать своими руками турбо-печь для дачи.

Особенность самодельной печки заключается в том, что пламя на выходе получается очень мощным, однако при этом не нужно использовать вентилятор или компрессор для принудительного нагнетания воздуха внутрь топочной камеры.

Ракетная печь своими руками: 10 лучших идей

С помощью такой турбо-печи можно быстро вскипятить воду, чтобы приготовить чай, или пожарить яичницу.

Необходимые материалы:

  • стальная круглая труба;
  • листовой металл;
  • круглый пруток;
  • квадратный пруток;
  • водопроводный шаровой кран;
  • кусок трубы с резьбой.

Если вы часто отдыхаете на дачном или придомовом участке, советуем прочитать статью: как сделать своими руками мангал-барбекю из тормозного барабана от авто

Пошаговый процесс изготовления турбо-печи для дачи

В качестве корпуса печи используется стальная круглая труба диаметром 220 мм (длина заготовки — примерно 35-40 см). По бокам привариваем ручки.

Ракетная печь своими руками: 10 лучших идей

Ракетная печь своими руками: 10 лучших идей

В нижней части корпуса нужно приварить дно.

Отступаем от дна 4-5 см, и высверливаем отверстие, в которое ввариваем кусок круглой водопроводной трубы с резьбой.

Ракетная печь своими руками: 10 лучших идей

Ракетная печь своими руками: 10 лучших идей

На следующем этапе необходимо будет изготовить «сердечник». Отрезаем заготовки из круглого прутка, надеваем на них кольца, и обвариваем.

Ракетная печь своими руками: 10 лучших идей

Готовый каркас устанавливаем внутрь корпуса печи таким образом, чтобы нижняя его часть опиралась на вваренный кусок трубы.

Из листового металла вырезаем круглую крышку, и высверливаем в нем по центру отверстие.

Устанавливаем ее внутрь корпуса, а сверху привариваем два круглых прутка с загнутыми краями — они будут удерживать крышку.

Ракетная печь своими руками: 10 лучших идей

Ракетная печь своими руками: 10 лучших идей

Потом необходимо будет приварить подставку для посуды (автор изготовил ее из квадратного прутка). На трубу с резьбой накручиваем шаровой кран.

Ракетная печь своими руками: 10 лучших идей

Ракетная печь своими руками: 10 лучших идей

Принцип работы самодельной турбо-печки

Внутрь топочной камеры укладываем подготовленные дровишки, поджигаем их, и сверху устанавливаем крышку.

Ракетная печь своими руками: 10 лучших идей

С помощью вентиля на шаровом кране можно регулировать интенсивность горения дров внутри топочной камеры.

Видео по теме

Ракетная печь своими руками: 10 лучших идейFRIENDS GAS AND GASOLINE ARE NO LONGER NECESSARY !!! REACTIVE FURNACE !!!

В этой статье мы поделились с вами различными вариантами изготовления ракетной печи: из металла и кирпича, стационарными и походными (переносными) конструкциями, и все они выполняют свою функцию на 100%. И сделать такие печи под силу каждому.

Ракетная печь своими руками: 10 лучших идей
Андрей Васильев
Задать вопрос
Добавить комментарий

Ваш адрес email не будет опубликован.

Интересная идея: лодка из пластиковых бочек
Самодельное приспособление для натягивания проволоки
