13 идей как сделать печь для обогрева гаража и дачи

Если вы давно подумывали о том, чтобы сделать своими руками дровяную печь для обогрева и приготовления пищи, хотим поделиться с вами интересными идеями. Обязательно возьмите их себе на заметку!

Содержимое

Дровяная печь из газового баллона

В данном случае нам потребуется баллон из-под пропана объемом 27 литров (при желании вы можете использовать и 50-литровый баллон).

Необходимые материалы:

  • газовый баллон;
  • стальная круглая труба;
  • листовой металл;
  • арматура.
13 идей как сделать печь для обогрева гаража и дачи Читайте также: 12 полезных самоделок из пластиковой канистры

Прежде чем приступить к резке баллона, надо будет выполнить стандартную процедуру: открутить вентиль гаечным ключом (или срезать его ручной ножовкой по металлу, если не откручивается), заполнить баллон водой и ополоснуть, чтобы вымыть остатки конденсата.

Основные этапы работ

Первым делом отрезаем от баллона ручки и опорный башмак.

После этого отрезаем верхнюю часть баллона, но не выбрасываем, так как она будет использоваться в качестве крышки. Опорный башмак тоже не выбрасываем — он будет использоваться в качестве подставки.

Переворачиваем баллон вверх дном, делаем разметку и вырезаем по центру отверстие под круглую трубу.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи Читайте также: Гибочный станок: простая самодельная конструкция

13 идей как сделать печь для обогрева гаража и дачи

Затем отрезаем кусок трубы нужной длины и привариваем к дну баллона. К трубе крепим заслонку, вырезанную из листового металла.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

На следующем этапе к опорному башмаку привариваем три отрезка арматуры (или можно использовать стальной круглый пруток), после чего привариваем получившуюся подставку ко дну баллона, как показано на фото ниже.

13 идей как сделать печь для обогрева гаража и дачи Читайте также: Хитрости работы с кольцевой пилой по дереву

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

В верхней части баллона, которую мы срезали в самом начале, вырезаем по центру отверстие. Потом с помощью петель крепим крышку к баллону.

13 идей как сделать печь для обогрева гаража и дачи

Из отрезков арматуры изготавливаем колосник в форме стакана. Привариваем его к нижней части баллона, вставив внутрь.

13 идей как сделать печь для обогрева гаража и дачи Читайте также: 11 идей как сделать печь для дачи, чтобы готовить на улице

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

К крышке привариваем подставку под посуду. Сбоку баллона вырезаем отверстие и привариваем дымоходную трубу. В завершении останется только покрасить все термостойкой краской.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Заполняем камеру горения дровами, как показано на фото, поджигаем их и ждем, пока печь перейдет в рабочий режим. Потом можно готовить.

13 идей как сделать печь для обогрева гаража и дачи

Видео

Подробно о том, как сделать дровяную печь из газового баллона, можно посмотреть в авторском видеоролике ниже. Своим опытом поделился автор YouTube канала Good Creative Idea Dmkt.

13 идей как сделать печь для обогрева гаража и дачиThe price of gas is going up let’s build the perfect wood stove with me like never before

Как из двух газовых баллонов сделать отопительную печь для гаража

Зима — прекрасная пора! Вот только холодно порой бывает. Аж зуб на зуб не попадает. Особенно в неотапливаемом помещении типа гаража или мастерской.

Чтобы не замерзнуть во время работы, советуем сделать печь для обогрева.

На нашем сайте вы можете найти самые разные варианты отопительных печей на любой бюджет и вкус.

В этой статье мы рассмотрим еще один вариант: простой в изготовлении и недорогой по материалам.

13 идей как сделать печь для обогрева гаража и дачи

Необходимые материалы:

  • газовый баллон на 50 литров;
  • газовый баллон на 27 литров;
  • стальная круглая труба;
  • арматура — для изготовления ножек;
  • гаражные петли.

Своим личным опытом изготовления отопительной печи из баллонов поделился с нами автор YouTube канала «Фитиль Сапёра».

Основные этапы работ

Подготавливаем газовые баллоны к резке: выкручиваем вентили, наполняем водой и только после этого можно начинаем орудовать болгаркой.

Итак, первым делом, в верхней части большого баллона вырезаем прямоугольное отверстие.

13 идей как сделать печь для обогрева гаража и дачи

Вырезанный кусок выбрасывать не нужно — он будет служить дверцей.

В нижней части большого баллона с помощью болгарки (или можно использовать корончатое сверло по металлу) вырезаем круглое отверстие.

13 идей как сделать печь для обогрева гаража и дачи

В маленьком газовом баллоне (на 27 литров) вырезаем два круглых отверстия, которые должны быть на одном уровне по высоте. Иными словами, должны быть соосны друг другу.

13 идей как сделать печь для обогрева гаража и дачи

На следующем этапе привариваем дверцу на петли. Посередине дверцы вырезаем круглое отверстие, и затем привариваем угловой отвод.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Внутри этого отвода необходимо будет установить регулируемую заслонку — чтобы можно было легко контролировать подачу воздуха внутрь камеры сгорания.

13 идей как сделать печь для обогрева гаража и дачи

Маленький баллон выступает в качестве теплообменника. Чтобы дым не уходил напрямую, внутрь него нужно вварить металлическую перегородку. Предварительно надо разрезать баллон (не до конца) при помощи болгарки. В самой пластине нужно просверлить отверстие для лучшей тяги при розжиге печки.

13 идей как сделать печь для обогрева гаража и дачи

Далее свариваем два баллона вместе, установив между ними кусок круглой трубы.

13 идей как сделать печь для обогрева гаража и дачи

К верхней части теплообменника привариваем «стакан» для установки дымохода. В завершении останется лишь приварить ножки из арматуры.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Видео

Как сделать отопительную печь для гаража, вы можете посмотреть в авторском видеоролике ниже. Если не сложно, поделитесь своим мнением в комментариях.

13 идей как сделать печь для обогрева гаража и дачиПростая печка из двух газовых баллонов

Печь каменка для бани своими руками

Сегодня в интернете можно найти много предложений купить печь для бани. Но зачем покупать, когда можно сделать своими руками?

В данном обзоре рассмотрим один из вариантов самодельной печи-каменка, которую можно изготовить из газовых баллонов.

Поскольку газовые баллоны нужно будет резать болгаркой, то их обязательно надо «обезвредить».

Как это сделать?

Для этого сначала промываем газовые баллоны водой, а потом (непосредственно перед резкой) снова заполняем водой.

Такая простая процедура позволит полностью свести на нет взрывоопасность пропанового баллона. Обязательно сделайте это, прежде чем резать пропановый баллон (не подвергайте себя и других риску!).

Основные этапы работ

В первом баллоне (топке печи) нужно будет вырезать дверцу. Для удобства можно воспользоваться готовым шаблоном.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

В нижней части автор вырезает круглое отверстие под трубу диаметром 159 мм.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Во втором баллоне также надо будет просверлить два таких отверстия.

После этого оба пропановых баллона необходимо обжечь изнутри. Да и снаружи краска заодно «слезет».

13 идей как сделать печь для обогрева гаража и дачи

Отверстие в дверце топки и во втором баллоне (в том месте, где были вентили) нужно заглушить.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Далее во втором баллоне, который будет располагаться над топкой, автор вырезает отверстие, и приваривает к нему кусок трубы с резьбой.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

На него накручивается гайка с заглушкой.

13 идей как сделать печь для обогрева гаража и дачи

Данное технологическое отверстие нужно для того, чтобы время от времени проводить чистку верхнего баллона от сажи.

Процесс сборки печи

На следующем этапе привариваем к верхнему баллону две горловины из трубы диаметром 159 мм.

Сварные швы зачищаем болгаркой.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

К топке с помощью петли крепим дверцу. По периметру дверцы мастер приваривает полосы металла, чтобы она не проваливались внутрь.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Из куска профильной трубы и разной мелочовки мастер изготавливает поддувало с заслонкой.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

В нижней части топки (на лицевой стороне) вырезаем отверстие, вставляем в него поддувало, и обвариваем.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

После этого из подручных материалов автор сделал и установил запорный механизм для фиксации дверцы в закрытом состоянии.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

К нижнему баллону (топке печи) необходимо будет приварить ножки из круглой трубы.

13 идей как сделать печь для обогрева гаража и дачи

И в завершении останется только соединить оба баллона вместе.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

По бокам печи из стального прутка автор сварил корзины для камней. Дополнительно печь желательно покрасить термостойкой краской.

13 идей как сделать печь для обогрева гаража и дачи

Подробнее о том, как сделать печь каменку для бани, вы можете посмотреть на видео ниже.

Видео

Статья подготовлена на основе авторского видеоролика с YouTube канала «Проекты DIY». Спасибо за внимание.

13 идей как сделать печь для обогрева гаража и дачиПРОВЕРЕННАЯ Печь в Баню своими руками

Передвижная печь с вертикальной загрузкой дров

Классические дровяные печи обычно имеют горизонтальную камеру горения.

В сегодняшней статье расскажем, как сделать своими руками печку с вертикальной загрузкой дров. Довольно интересная конструкция.

Для изготовления самодельной дровяной печки нам потребуются газовые баллоны из-под пропана объемом 50 л и 27 л.

Помимо этого, понадобятся и другие материалы: листовой металл толщиной не менее 3 мм и профтруба.

13 идей как сделать печь для обогрева гаража и дачи
Печь в работе

Одной из особенностей конструкции является то, что она мобильна: печка устанавливается на подвижную платформу с колесиками, что облегчает ее перемещение.

Основные этапы работ

Первым делом необходимо выкрутить из баллонов вентили и заполнить их водой. Желательно промыть несколько раз, чтобы вымыть остатки конденсата.

13 идей как сделать печь для обогрева гаража и дачи

Один из баллонов разрезаем вдоль на две части, предварительно обрезав дно и верхнюю часть.

Потом в оставшихся двух баллонах объемом 50 л и 27 л вырезаем «окошки» в форме полукруга, чтобы можно было приварить «корыто», которое получилось из первого баллона.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Из металлической полосы сгибаем кольцо, которое нужно будет приварить к маленькому баллону. Сверху крепится задвижка из листового металла.

13 идей как сделать печь для обогрева гаража и дачи

В нижней части маленького баллона, который выступает в качестве камеры горения, вырезаем часть металла и ввариваем кусок профильной трубы (зольник). На конце профтрубы, обрезанной под углом, крепится дверца.

13 идей как сделать печь для обогрева гаража и дачи

На следующем этапе срезаем верхнюю часть большого баллона. и вырезаем прямоугольное отверстие. Внутрь вваривается кусок стального прутка с приваренным к нему диском.

13 идей как сделать печь для обогрева гаража и дачи

Сверху необходимо будет приварить варочную панель из листового металла, сбоку — профильную трубу.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

После этого вырезаем в верхней части большого баллона отверстие и ввариваем «патрубок» для дымохода.

13 идей как сделать печь для обогрева гаража и дачи

Далее соединяем обе части печи с помощью ранее вырезанного «корыта». Внутрь устанавливаем профильную трубу с отверстиями, конец которой выводим через квадратное окошко в маленьком баллоне. Привариваем к «корыту» варочную панель.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Теперь изготавливаем из профильной трубы опорную платформу. К нижней части привариваем четыре колесика.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

В завершении останется только вырезать в маленьком баллоне квадратное отверстие под смотровое стекло и установить внутри колосник.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Видео

Подробно о том, как сделать печь с вертикальной загрузкой дров, можно посмотреть ниже — в авторском видеоролике. Своим опытом поделился автор YouTube канала mansoo lee.

13 идей как сделать печь для обогрева гаража и дачи거꾸로 타는 난로 만들기 (The stove that burns upside down.)

Как сделать печь длительного горения своими руками

Очередной интересный проект из газового баллона! Будем делать печь длительного горения — простой и бюджетный вариант для обогрева помещения.

Своим личным опытом с нами поделился автор YouTube канала «ІГОР АНДРЕЙЧУК». Рекомендуем взять на заметку эту идею.

Необходимые материалы:

  • газовый (пропановый) баллон;
  • стальной круглый пруток;
  • петли — для крепления дверцы;
  • арматура;
  • круглая труба;
  • квадратный пруток.

Обратите внимание: длительное горение внутри камеры сгорания печи происходит за счет возможности регулировки подачи воздуха.

Подготовка баллона

Первым делом необходимо будет открутить вентиль на баллоне (точнее — выкрутить его совсем).

13 идей как сделать печь для обогрева гаража и дачи

Если не получается сделать это с помощью газового ключа, то рекомендуем вам прочитать статью: «Как открутить вентиль на баллона за 5 минут».

После этого наполняем газовый баллон водой (можно добавить немного моющего средства для посуды) и хорошо ополаскиваем. Сливаем грязную воду (желательно не под окнами дома — вонять будет страшно). Затем снова наполняем водой.

Вооружаемся болгаркой и отрезаем дно баллона вместе с «башмаком». Необходимо будет потом отделить дно от «башмака».

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Основные этапы работ

Обрезаем «башмак» до необходимой высоты и загибаем верхний край. Затем сгибаем кольцо из круглого прутка. Свариваем все три детали вместе и получаем дверцу печи.

Дополнительно изготавливаем регулируемую заслонку.

В дверце вырезаем болгаркой круглое отверстие и привариваем заслонку. К корпусу печи дверца крепится с помощью петель.

13 идей как сделать печь для обогрева гаража и дачи

Ножки автор решил изготовить из квадратного прутка. Отрезаем четыре одинаковых заготовки, привариваем их к баллону под углом. К нижней части ножек привариваем «подпятники», вырезанные из листового металла.

13 идей как сделать печь для обогрева гаража и дачи

Изготавливаем еще одну регулируемую заслонку и привариваем ее к верхней части печи, вырезаем под нее отверстие.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

В эту заслонку будет устанавливаться дымоходная труба.

13 идей как сделать печь для обогрева гаража и дачи

На последнем этапе отрезаем заготовки из арматуры, сгибаем их под углом 90 градусов и привариваем к верхней части печи. Получилась подставка для посуды.

13 идей как сделать печь для обогрева гаража и дачи

Видео

Подробно о том, как сделать печь длительного горения, вы можете посмотреть в авторском видеоролике ниже.

13 идей как сделать печь для обогрева гаража и дачиПІЧ ДОВГОГО ГОРІННЯ З БАЛОНА

Теплообменник для печи из газового баллона

В данной статье расскажем, как сделать теплообменник (или водяной контур) для печи, изготовленной из газового баллона объемом 50 литров.

Самодельная конструкция пригодится тем, кто хочет подключить к дровяной печи радиаторы отопления и обогревать другие помещения.

13 идей как сделать печь для обогрева гаража и дачи

Необходимые детали для изготовления теплообменника можно вырезать из газового баллона.

Идея изготовления теплообменника принадлежит автору YouTube канала Проекты DIY.

Основные этапы работ

Первым делом необходимо вырезать из стенки газового баллона две одинаковых заготовки выпуклой формы. Размеры заготовок — 17х24 см.

В одной из металлических пластин сверлим два отверстия, и привариваем куски круглой трубы диаметром 32 мм. На концах отрезков нарезаем резьбу.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Далее отрезаем две металлических полосы, и свариваем все заготовки вместе. Привариваем дно и «макушку». В результате у нас получился небольшой герметичный бак прямоугольной формы.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Установка теплообменника

В корпусе печи из газового баллона нужно просверлить два отверстия диаметром 32 мм. Затем устанавливаем внутрь топочной камеры теплообменник. Обвариваем вход и выход для воды.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Если не получается обварить герметично, можно прихватить на прихватки, и обмазать термостойким герметиком.

На последнем этапе останется только подключить к теплообменнику магистраль из полипропиленовых труб. Обязательно нужно предусмотреть расширительный бачок.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Видео

Подробно о том, как изготовить теплообменник для печи из газового баллона, можно посмотреть на видео ниже.

13 идей как сделать печь для обогрева гаража и дачиСерьезный ТЕПЛООБМЕННИК для любых печей из газового баллона!!!

Как сделать печь в гараж из газового баллона

Рассказываем, как из газового баллона сделать печь в гараж. Можно адаптировать для домашней мастерской. Материал — пропановый баллон на 50 литров.

Печка имеет вертикальную ориентацию, что очень удобно — она не занимает много места.

Прежде чем приступить к изготовлению печи, необходимо выполнить несколько простых, но обязательных операций:

  1. выкручиваем вентиль;
  2. сливаем остатки конденсата;
  3. заполняем баллон водой;
  4. приступаем к резке.

Чем резать? Можно болгаркой или газовым резаком. Если нет ни того, ни другого — подойдет и сварка.

Основные этапы работ

Сначала делаем разметку и вырезаем два «окна» прямоугольной формы. Потом вырезаем круглое отверстие под дымоходную трубу.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

«Заправляем» пропановый баллон твердым топливом (дровами) и обжигаем его изнутри. Зачищаем наружную поверхность болгаркой с кордщеткой или зачистным диском по металлу.

13 идей как сделать печь для обогрева гаража и дачи

Отверстие в верхней части баллона нужно будет заварить — в качестве заглушки автор использует кусочек металла. Потом привариваем ножки из профильной трубы.

13 идей как сделать печь для обогрева гаража и дачи

При помощи петель крепим две дверцы.

13 идей как сделать печь для обогрева гаража и дачи

Изготавливаем регулируемую заслонку. В нижней дверце вырезаем отверстие, устанавливаем заслонку и привариваем.

13 идей как сделать печь для обогрева гаража и дачи

Ввариваем дымоходную трубу. Зачищаем сварные швы болгаркой и приступаем к покраске.

Обычная краска по металлу не подойдет — нужна термостойкая.

Видео

Подробно о том, как сделать печь в гараж из газового баллона, смотрите на видео ниже. Идея принадлежит автору YouTube канала KEVGEN MASTER.

13 идей как сделать печь для обогрева гаража и дачиПечь в Гараж из Газового Баллона. Чудо Печь из газового баллона своими руками. Печь из Шибером.

Экономичная и недорогая печь для гаража

Для отопления гаража в зимний период отлично подойдет печь из газового баллона. Рассказываем, как сделать ее своими руками.

За основу используется пропановый баллон (на 50 литров). Его можно купить недорого на металлоприемке.

Перед началом работ советуем внимательно ознакомиться с памяткой ниже. Не пренебрегайте правилами безопасности!

13 идей как сделать печь для обогрева гаража и дачи

Какие материалы и инструменты потребуются?

  • круглая труба;
  • арматура;
  • листовой металл;
  • профтруба.

Для работы понадобится стандартный набор инструментов — сварочный аппарат, болгарка, электродрель. Также потребуется пара газовых ключей, чтобы открутить вентиль на баллоне.

Изготовление корпуса печи

При помощи болгарки срезаем верхнюю часть баллона. Она будет выступать в роли дверцы печи.

В нижней части пропанового баллона необходимо вырезать круглое отверстие, чтобы потом можно было приварить кусок стальной трубы.

Отрезаем кусок круглой трубы нужной длины — внутри монтируем заслонку. Привариваем трубу к баллону.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Как сделать ножки для печи

Вариантов изготовления опорных  ножек очень много, но можно воспользоваться одним из самых простых.

Отрезаем четыре куска прямоугольной профильной трубы, и привариваем их к газовому баллону.

После этого отрезаем четыре круглых трубы, и привариваем их к профилям — как показано на фото ниже.

13 идей как сделать печь для обогрева гаража и дачи

К нижней части ножек привариваем квадратные подпятники, изготовленные из металлической пластины.

13 идей как сделать печь для обогрева гаража и дачи

Для большей жесткости и устойчивости конструкции надо будет приварить к ножкам отрезки арматуры — делаем что-то вроде обвязки.

13 идей как сделать печь для обогрева гаража и дачи

Монтаж дверцы

Из профильной трубы автор делает кольцо нужного диаметра. Для этого мы рекомендуем использовать самодельный профилегиб

В кольце из профтрубы с помощью болгарки вырезаем часть стенки, чтобы можно было надеть его на баллон.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

В верхней части баллона, которую мы срезали в самом начале, необходимо вырезать квадратное отверстие. Привариваем поддувало, и потом устанавливаем регулируемую заслонку.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

После этого крепим дверцу к корпусу печи с помощью простейшей самодельной петли.

13 идей как сделать печь для обогрева гаража и дачи

Установка дополнительных элементов

На последнем этапе автор сваривает решетку, которая располагается сверху печи. А по бокам крепятся экраны из профлиста.

13 идей как сделать печь для обогрева гаража и дачи

Зачищаем сварные швы болгаркой с лепестковым кругом, после чего красим металл жаростойкой краской.

Видео

Пошаговый процесс изготовления самодельной печи из газового баллона можно увидеть в авторском видеоролике. Своим опытом поделился автор YouTube канала «ІГОР АНДРЕЙЧУК».

13 идей как сделать печь для обогрева гаража и дачиПіч з газового балона

Самодельная печь с принудительной конвекцией

В данном обзоре мастер покажет процесс изготовления самодельной печи с принудительной конвекцией. Для ее изготовления понадобится пропановый баллон объемом на 50 л.

Первым делом необходимо выкрутить вентиль баллона. Вырезаем квадратное отверстие.

Потом отрезаем кусок профтрубы 80х80 мм (длина — 10 см). Он будет привариваться к верхней части баллона, где был вентиль. Но это чуть позже.

13 идей как сделать печь для обогрева гаража и дачи

Изготовление дверцы печи

В верхней части баллона вырезаем болгаркой окружность диаметром 240 мм.

Для удобства разметки можно вырезать бумажный шаблон, и прикрепить к баллону с помощью скотча.

13 идей как сделать печь для обогрева гаража и дачи

Обратите внимание, что до конца крышку вырезать не нужно, чтобы удобно было приварить самодельную петлю.

13 идей как сделать печь для обогрева гаража и дачи

Внутри самой профильной трубы будет находиться металлическая пластина (заслонка). Для этого надо просверлить в профиле два отверстия, и вставить в них стальной пруток. К нему уже привариваем пластину.

13 идей как сделать печь для обогрева гаража и дачи

После этого вставляем профтрубу в посадочное место, и обвариваем. К прутку с заслонкой надо будет приварить ручку.

13 идей как сделать печь для обогрева гаража и дачи

По всей окружности дверцы автор приваривает кольцо из квадратного прутка. Затем крепим дверцу к баллону.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Чтобы из квадрата сделать кольцо нужного диаметра, мы рекомендуем использовать самодельный гибочный станок (профилегиб).

К самой дверце также необходимо приварить ручку. Для этого автор использует шатун.

13 идей как сделать печь для обогрева гаража и дачи

Основные этапы работ

На следующем этапе мастер отрезает два отрезка трубы диаметром 25 мм (длина каждого отрезка — 50 см). Также потребуются два отвода диаметром 25 мм, которые надо будет сварить вместе.

13 идей как сделать печь для обогрева гаража и дачи

К получившейся детали привариваем два отрезка трубы. Сварные швы зачищаем.

13 идей как сделать печь для обогрева гаража и дачи

Далее к одной из трубок (где нет резьбы) надо приварить заглушку. Смотрите фото ниже.

13 идей как сделать печь для обогрева гаража и дачи

Сверлим в трубке 7 отверстий диаметром 10 мм с шагом 50 мм.

13 идей как сделать печь для обогрева гаража и дачи

Вырезаем в баллоне отверстие, вставляем в него кусок трубы диаметром 32 мм, и обвариваем.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

В этот патрубок автор вставляет кусок трубы диаметром 25 мм (длина — 30 см) с резьбой на конце. На резьбу надо накрутить уголок 90 градусов.

13 идей как сделать печь для обогрева гаража и дачи

Предварительно в уголок необходимо будет вкрутить «двойную» трубку, которая была изготовлена раньше.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

После этого мастер срезает на баллоне опорный башмак («юбку»), и вырезает отверстие. Вставляем в него кусок трубы, и обвариваем.

13 идей как сделать печь для обогрева гаража и дачи

Финальная часть работ

На следующем этапе нам потребуется металлическая бочка. Вырезаем в ней отверстия под диаметр баллона.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Из листового металла автор изготавливает две ножки. Привариваем их к металлической бочке. Между ними необходимо приварить проножки из профильной трубы.

13 идей как сделать печь для обогрева гаража и дачи

Внутри самой бочки необходимо приварить стальные пластины, как показано на фото ниже.

13 идей как сделать печь для обогрева гаража и дачи

Дополнительно в бочке вырезаются два отверстия — к ним автор приваривает отрезки трубы.

13 идей как сделать печь для обогрева гаража и дачи

К баллону приваривается обруч из профильной трубы.

Сверлим отверстия в обруче и бочке. Вставляем затем баллон в бочку, и прикручиваем обруч с помощью болтов.

13 идей как сделать печь для обогрева гаража и дачи

Видео

Подробный процесс изготовления конвекционной печи можно посмотреть на видео ниже. Статья подготовлена на основе авторского видеоролика с YouTube канала Alexandr Budennyi.

13 идей как сделать печь для обогрева гаража и дачиПечь из газового баллона с конвекцией. Своими руками.

Отопительная печь из пропанового баллона

Чтобы зимой в гараже было тепло, можно использовать самодельную печь из баллона. За основу будем использовать пропановый баллон на 50 литров.

Первым делом выкручиваем вентиль, сливаем конденсат. Заполняем баллон водой. Сливаем воду с остатками конденсата.

Заполняем водой второй раз, и приступаем к резке. Сначала срезаем болгаркой опорный башмак.

Потом отрезаем дно. Удаляем заусенцы болгаркой, и привариваем его к баллону на гаражную петлю. Получилась дверца.

13 идей как сделать печь для обогрева гаража и дачи

Советуем также прочитать статью: как своими руками сделать коптильню из газового баллона

В верхней части баллона вырезаем круглое отверстие. После этого загружаем пропановый баллон дровами, и обжигаем изнутри.

13 идей как сделать печь для обогрева гаража и дачи

Основные этапы работ

На следующем этапе отрезаем круглую трубу (дымоход) и привариваем ее к ранее вырезанному отверстию в баллоне, выставив под прямым углом.

В дверце вырезаем отверстие, и привариваем поддувало с регулируемой заслонкой.

13 идей как сделать печь для обогрева гаража и дачи

После этого изготавливаем простейший запорный механизм для фиксации дверцы в закрытом положении. По окружности дверцы привариваем стальную полосу.

13 идей как сделать печь для обогрева гаража и дачи

На последнем этапе останется только изготовить трубный конвектор. Для этого мастер использует профильные трубы.

Отрезаем заготовки нужной длины, посередине делаем пропилы, потом сгибаем трубу и обвариваем. Подготовленные трубы привариваем к баллону.

Из квадратных прутков изготавливаем колосник, и устанавливаем его внутрь баллона.

Видео

Пошаговый процесс изготовления самодельной гаражной печки вы можете посмотреть на видео ниже. Этой идеей поделился автор YouTube канала KEVGEN MASTER.

13 идей как сделать печь для обогрева гаража и дачиПечь Буржуйка в Гараж с хорошей теплоотдачей из газового баллона! Печка из баллона своими руками.

Как сделать печь для обогрева дачи на скорую руку

Для изготовления дачной печи мастер использует пропановый баллон на 27 литров. Также потребуется листовой металл. Конструкция очень простая — изготовить такую печь сможет каждый.

Сразу хотелось бы отметить, что эта самодельная печка хоть и предназначена для обогрева небольшого помещения (дачи или гаража), однако не рассчитана на работу в течение долгих лет. Это такой себе эконом-вариант на 2-3 года.

Первым делом необходимо слить из баллона конденсат и промыть его несколько раз мыльной водой. Прежде чем сделать первый рез болгаркой баллон тоже желательно наполнить водой.

В верхней части баллона автор вырезает квадратное «окно». Потом надо вварить туда квадратную рамку, сваренную из листового металла.

13 идей как сделать печь для обогрева гаража и дачи

Основные этапы работ

Поскольку баллон будет лежать горизонтально, то дном печки является одна из его боковых стенок.

В ней автор с помощью болгарки делает небольшие прорези (колосники).

Кроме того, внутри баллона будет еще находиться стальная просечка, чтобы на дольше хватило.

13 идей как сделать печь для обогрева гаража и дачи

Под колосником необходимо приварить короб из листового металла, внутри которого будет находиться зольный ящик. Его тоже можно сделать из обрезков металлического листа.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

К верхней части печи мастер приваривает еще один короб с перегородкой внутри. Также надо будет установить дымоходную трубу.

В самом баллоне вверху мастер вырезает квадратное отверстие 100х100 мм (в том месте, где находится дымоход).

13 идей как сделать печь для обогрева гаража и дачи

На последнем этапе по бокам печи автор приваривает дополнительные экраны из листового металла.

Видео

Подробно о том, как сделать классную печку на скорую руку для обогрева дачи или гаража, можно посмотреть в авторском видеоролике.

13 идей как сделать печь для обогрева гаража и дачи✅супер печка🔥 из газового баллона ❗

Как сделать печь со стеклянной дверцей для обогрева гаража

Рассказываем, как из газового баллона из-под пропана изготовить самодельную печку, которая отлично подойдет для обогрева домашней мастерской или гаража.

Своим личным опытом поделился автор YouTube канала Anton Palkin.

Первым делом необходимо подготовить газовый баллон к резке — слить конденсат, промыть и залить водой.

После этого отрезаем верхнюю часть баллона, которая будет использоваться в качестве дверцы камеры сгорания.

Обратите внимание: рез нужно делать рядом со швом, а не по шву. Дело в том, что под швом находится металлическая полоса такой же толщины, что и стенка баллона — замучаетесь резать.

Советуем также прочитать статью: как сделать печь с варочной поверхностью и духовкой.

Основные этапы работ

На следующем этапе привариваем к баллону две опорных ножки. Для их изготовления автор использовал профтрубу 60х30 мм и 25х25 мм.

13 идей как сделать печь для обогрева гаража и дачи

Далее необходимо будет сделать поддувало, чтобы можно было регулировать интенсивность горения.

В качестве корпуса поддувала используется круглая труба диаметром 76 мм. Внутри трубы устанавливается регулируемая заслонка с ручкой.

13 идей как сделать печь для обогрева гаража и дачи

Края трубы, которые будут находиться внутри камеры сгорания, необходимо обрезать.

Потом устанавливаем в поддувало рассекатели, которые нужны для равномерного распределения по камере сгорания входящего потока воздуха.

13 идей как сделать печь для обогрева гаража и дачи

В дверце вырезаем отверстие под крышку от сковородки и отверстие для установки поддувала.

13 идей как сделать печь для обогрева гаража и дачи

Поддувало привариваем, а крышку сковородки, которая будет служить иллюминатором, автор «посадил» на силикатный герметик.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

Дверцу крепим к баллону с помощью самодельной петли (или можно использовать заводскую).

Внутренняя часть печи будет разделена на две части — для этого используется разделительная перегородка, изготовленная из листового металла.

13 идей как сделать печь для обогрева гаража и дачи

В нижней части камеры будет происходить горение дров, в верхней — дожиг пиролизных газов. Для этого дополнительно надо будет изготовить инжекторы.

13 идей как сделать печь для обогрева гаража и дачи

По бокам корпуса печи устанавливаются съемные конвекционные панели, изготовленные из листового металла. Располагаются они на расстоянии 35 мм от корпуса.

13 идей как сделать печь для обогрева гаража и дачи

На последнем этапе останется только просверлить отверстие в верхней части печи для установки дымоходной трубы.

Печь с клапаном из старого газового баллона

Печь для мастерской или гаража — нужная вещь, тем более, когда речь идет о неотапливаемом помещении. Её можно выложить и из кирпича, но это займёт очень много времени, к тому же надо иметь навык строительства таких печей.

Более простой вариант — изготовление печи из подручных материалов, а точнее из газового баллона и остатков металлолома.

Для работы нам понадобится:

  • газовый баллон;
  • шпильки и прутки различных диаметров;
  • круглые и квадратные трубы разного сечения;
  • немного листовой стали.

Из инструмента будем использовать сварочный аппарат, отрезной (УШМ) и сверлильный инструмент, разметочный и различные слесарные инструменты.

Рекомендуем также прочитать статью-обзор: как сделать печь для барбекю из шлакоблоков своими руками.

Основные этапы работ

Первый и немаловажный шаг — это опустошение баллона от остатков паров газа и конденсата.

Для этого откручиваем вентиль и заполняем баллон водой. Только потом можно приступать к разметке и вырезанию всех необходимых отверстий.

Затем вырезаем прямоугольное отверстие в верхней части баллона. Далее сбоку, ближе к нижнему краю, вырезаем круглое отверстие под диаметр будущей дымовой трубы.

Обжигаем баллон изнутри и зачищаем его от старой краски.

13 идей как сделать печь для обогрева гаража и дачи

13 идей как сделать печь для обогрева гаража и дачи

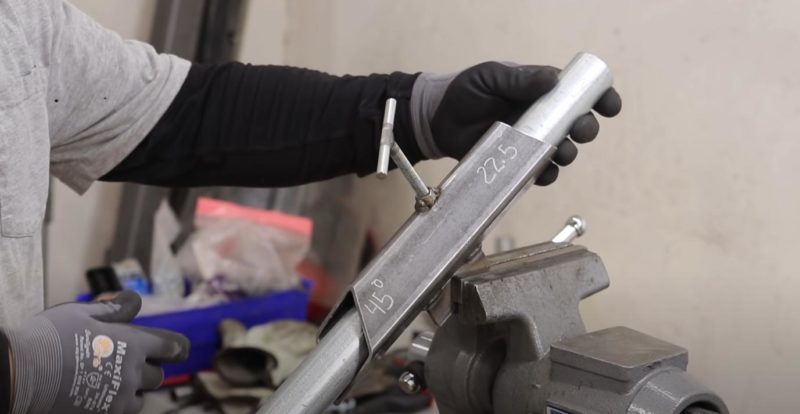

На следующем этапе приступаем к изготовлению клапана. Отрезаем необходимый кусок прямоугольной трубы и просверливаем по бокам соосные отверстия.

Вставляем шпильку и привариваем к ней изнутри пластинку металла.

С одной из сторон фиксируем гайкой, а с обратной — ставим пружинку и подтягиваем через шайбу. Привариваем к свободному краю поворотную ручку и клапан готов.

13 идей как сделать печь для обогрева гаража и дачи

Для отсечения пламени от дымохода прорезаем баллон перед отверстием дымохода и вставляем пластину металла, вырезанную по форме баллона.

13 идей как сделать печь для обогрева гаража и дачи

В отверстие будущей дверки (верхняя часть баллона) привариваем пару ограничителей, после чего возвращаем на место вырезанную часть.

При помощи металлической петли свариваем воедино баллон и дверку, проверяем работоспособность.

13 идей как сделать печь для обогрева гаража и дачи

Пришло время установить наш клапан.

Чуть ниже дверки прорезаем отверстие по форме клапана и привариваем его на своё место. Далее можно изготовить крючок для закрывания дверки.

13 идей как сделать печь для обогрева гаража и дачи

Из листового металла вырезаем пластину.

Просверливаем отверстие и выбираем на четверть с одной стороны металл. К баллону привариваем кусочек арматуры и закрепляем крючок на крышке.

Привариваем ножки, предварительно вырезав их из круглой трубы, и красим высокотемпературной краской нашу самоделку.

Видео

Подробности изготовления смотрите на видео ниже. Материал создан на основе авторского видеоролика с YouTube канала HandCraft.

13 идей как сделать печь для обогрева гаража и дачиCool idea from a gas cylinder! I wish I’d known about it before!
13 идей как сделать печь для обогрева гаража и дачи
Андрей Васильев
Задать вопрос
Добавить комментарий

Ваш адрес email не будет опубликован.

Как сделать стеновые и потолочные панели из необрезной доски
Как убрать щель между панелями ламината
