Самодельный кондуктор для резки круглых труб

При помощи данного приспособления очень удобно резать круглые трубы под заданным углом — рез получается ровным и аккуратным.

По умолчанию самодельный кондуктор предназначен для работы в паре с ручной ленточной пилой. Однако можно также использовать для резки заготовки обычную ножовку по металлу.

Необходимые материалы:

  • профильная труба;
  • резьбовая шпилька;
  • шестигранная гайка.

Своим личным опытом изготовления самодельного кондуктора для резки круглых труб с нами поделился автор YouTube канала AX Creates.

Основные этапы работ

Самодельный кондуктор для резки круглых труб Читайте также: Аптечка для мастерской из старого огнетушителя

Первым делом подготавливаем отрезок профильной трубы нужной длины и делаем разметку по краям, в зависимости от того, какой угол требуется. В данном случае автор сделал разметку под углом 45 градусов и 22,5 градусов.

Самодельный кондуктор для резки круглых труб

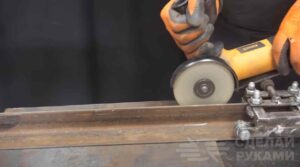

После этого берем болгарку и отрезаем края заготовки в соответствии с разметкой. Затем сразу удаляем заусенцы, чтобы не пораниться в процессе работы.

Самодельный кондуктор для резки круглых труб

На следующем этапе по центру профильной трубы (прямо на ребре) высверливаем отверстие и привариваем к нему шестигранную гайку.

Самодельный кондуктор для резки круглых труб Читайте также: Инструмент для проделывания шестиугольных отверстий под головки болтов

Самодельный кондуктор для резки круглых труб

К нижней части кондуктора привариваем небольшой отрезок металлической полосы, чтобы его можно было зажимать в слесарных тисках.

Самодельный кондуктор для резки круглых труб

Из двух отрезков резьбовой шпильки изготавливаем вороток и вкручиваем его в гайку. Вороток будет выполнять функцию прижима.

Самодельный кондуктор для резки круглых труб

Как работать с кондуктором

Самодельный кондуктор для резки круглых труб Читайте также: Как изготовить универсальный сварочный кондуктор

Зажимаем самодельное приспособление в слесарных тисках. Вставляем в него круглую трубу и фиксируем ее прижимом.

Самодельный кондуктор для резки круглых труб

После этого берем ручную ленточную пилу или ножовку по металлу и отпиливаем заготовку под требуемым углом.

Самодельный кондуктор для резки круглых труб

Самодельный кондуктор для резки круглых труб

Видео по теме

Самодельный кондуктор для резки круглых труб Читайте также: Как сделать привод на откатные ворота, используя мотор-редуктор стеклоочистителя

Подробнее о том, как сделать кондуктор для резки круглых труб, можно посмотреть в авторском видеоролике ниже.

Самодельный кондуктор для резки круглых трубWOW!!! A NEW TRICK TO MAKE ANGLE CUTS!!!!
Самодельный кондуктор для резки круглых труб
