Самодельный стол с направляющей для плазмореза

В данном обзоре автор покажет, как изготовить своими руками стол с направляющей для плазмореза. Это позволит повысить точность и скорость работ, связанных с криволинейным и прямолинейным раскроем металла.

Первым делом необходимо будет сделать стол. Для этого автор отрезает по размеру заготовки из профильной трубы, и сваривает каркас стола.

Самодельный стол с направляющей для плазмореза

В качестве столешницы выступает металлическая решетка с квадратными ячейками. Она укладывается на уголки, приваренные с внутренней стороны каркаса по периметру.

Самодельный стол с направляющей для плазмореза Читайте также: Самодельный электрический напильник с приводом от болгарки

Рекомендуем также прочитать, как сделать полезное приспособление для работы с плазморезом (для вырезания круглых заготовок из металла).



К верхней части рамы стола (под столешницей) автор приваривает приемный бункер для сбора твёрдых отходов (для его изготовления используются куски листового металла).

Самодельный стол с направляющей для плазмореза

Самодельный стол с направляющей для плазмореза

Основные этапы работ

На следующем этапе приступаем к изготовлению крепления для плазмореза Отрезаем кусок уголка и сверлим в нем отверстия. Устанавливаем подшипники.

Самодельный стол с направляющей для плазмореза Читайте также: Универсальный ключ из двух тормозных колодок для авто

Самодельный стол с направляющей для плазмореза

К одной из стенок уголка привариваем два квадратных прутка. Между ними должно быть расстояние на ширину квадрата. Сверху привариваем стальную пластину.

Самодельный стол с направляющей для плазмореза

В пластине сверлим отверстие под барашковый болт. К третьему квадратному прутку привариваем металлическую пластину с отверстием. Собираем детали воедино.

Самодельный стол с направляющей для плазмореза

Самодельный стол с направляющей для плазмореза Читайте также: Держатель для УШМ 7 интересных идей

К получившемуся креплению прикручиваем пластину с хомутом и устанавливаем плазморез. Зажимаем хомут винтом.

Самодельный стол с направляющей для плазмореза

Самодельный стол с направляющей для плазмореза

В подшипники вставляем подходящие по диаметру направляющие. Затем на них надеваем металлические крепления.

Самодельный стол с направляющей для плазмореза

Самодельный стол с направляющей для плазмореза

К столу прикручиваем две направляющие, к которым крепятся две направляющих с креплением для плазмореза.

Самодельный стол с направляющей для плазмореза

Подробный процесс работ показан в авторском видеоролике — посмотреть его вы можете на нашем сайте. Идеей поделился автор YouTube канала Made in Poland.

Самодельный стол с направляющей для плазморезаMaking plasma cutting tracker table
Самодельный стол с направляющей для плазмореза
Андрей Васильев
Задать вопрос
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

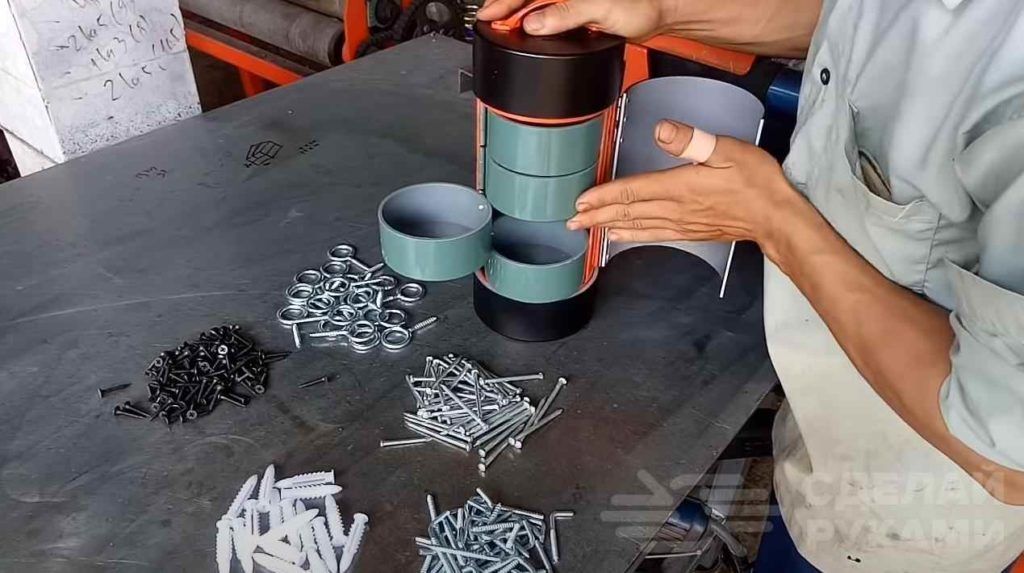

13 классных идей как сделать органайзер для мастерской
