6 способов сделать циркуль для ручного фрезера

При помощи ручного фрезера при необходимости можно вырезать круги разного диаметра из листов фанеры или мебельных щитов. Это намного удобнее, чем при помощи электролобзика. Но для этого потребуется изготовить самодельный циркуль-линейку. Делимся лучшими идеями.

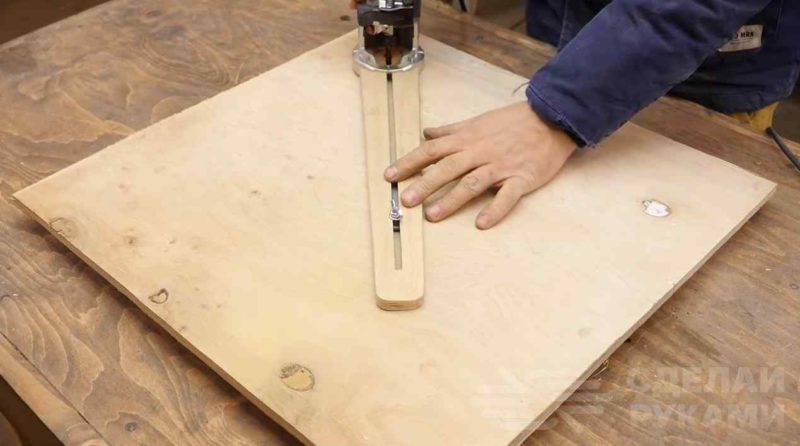

Самодельный циркуль для ручного фрезера из куска фанеры

Сделать самоделку можно из куска фанеры. Также потребуется кусок металлической полосы, шпилька и барашковая гайка.

Рекомендуем также прочитать статью: как самому изготовить практичный кондуктор для шкантов.

6 способов сделать циркуль для ручного фрезера Читайте также: Чего не хватает маленькой УШМ: доработка своими руками

Первым делом отрезаем подходящий по размеру кусок фанеры и делаем на нем разметку. При помощи фрезера выбираем сквозной продольный паз.

6 способов сделать циркуль для ручного фрезера

Основные этапы работ

На следующем этапе при помощи электролобзика мастер придает заготовке необходимую форму. На одном конце вырезаем круглую площадку для крепления фрезера, другой конец срезаем на конус.

6 способов сделать циркуль для ручного фрезера

Полученную деталь обрабатываем наждачной бумагой. Вырезаем небольшой кусок из металлической полосы (по ширине паза). Получился своего рода бегунок.

6 способов сделать циркуль для ручного фрезера Читайте также: Делаем сами: универсальный разметочный инструмент

6 способов сделать циркуль для ручного фрезера

В полосе сверлим два отверстия. В одно отверстие ввариваем кусок шпильки с резьбой, в другое — кусок стальной проволоки.

6 способов сделать циркуль для ручного фрезера

Далее в площадке для фрезера сверлим крепежные отверстия и устанавливаем сам фрезер. Бегунок фиксируем барашковой гайкой.

6 способов сделать циркуль для ручного фрезера

Видео

6 способов сделать циркуль для ручного фрезера Читайте также: Делаем своими руками: полезная приспособа для фрезера

Подробнее о том, как сделать циркуль для ручного фрезера из куска фанеры, вы можете посмотреть на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала Creates DIY.

6 способов сделать циркуль для ручного фрезераМегаполезная самоделка из хлама! Она реально работает!

Удобный циркуль для ручного фрезера своими руками

Ручной фрезер можно использовать для вырезания окружностей разного диаметра. Но для этого потребуется дополнительное приспособление — циркуль. Изготовить его можно своими руками.

Первым делом вырезаем из фанеры заготовку подходящего размера. Размечаем, отрезаем все лишнее, сверлим отверстие под фрезу и прорезаем продольный паз.

После этого вырезанную заготовку из фанеры автор обрабатывает на шлифовальном станке, закругляя края. Основа для самодельного циркуля готова.

6 способов сделать циркуль для ручного фрезера

6 способов сделать циркуль для ручного фрезера Читайте также: Как сделать электроподдув для угольного горна

Советуем вас также прочитать, как изготовить настенный откидной столик своими руками. Довольно интересное решение для дома.

Далее из куска фанеры необходимо будет сделать ползун по ширине паза.

Сверлим в нем отверстие и вклеиваем болт. Сверлим второе отверстие, вставляем в него кусок сверла.

6 способов сделать циркуль для ручного фрезера

6 способов сделать циркуль для ручного фрезера

Процесс изготовления циркуля

На широком конце циркуля автор делает выборку под основание ручного фрезера. Если нужно, дорабатываем стамеской.

6 способов сделать циркуль для ручного фрезера

Примеряем основание фрезера — если все нормально, то тогда переходим к следующему этапу.

6 способов сделать циркуль для ручного фрезера

К верхней части циркуля автор приклеивает кусок тонкой фанеры, предварительно прорезав в ней паз и закруглив края. К ползуну крепим деревянную ручку, а к циркулю — измерительную шкалу.

6 способов сделать циркуль для ручного фрезера

6 способов сделать циркуль для ручного фрезера

Видео

Подробно о том, как сделать удобный циркуль для ручного фрезера своими руками, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала Dekay’s Crafts.

6 способов сделать циркуль для ручного фрезера완벽한 원형 컷팅을 위한 트리머 라우터 지그 만들기 DIY

Самодельный циркуль для фрезера. Делаем своими руками

Расширить функционал ручного фрезера в условиях домашней мастерской можно при помощи простых приспособлений, которые совсем несложно изготовить самостоятельно из того, что есть под рукой.

Например, одним из полезных самодельных приспособлений является циркуль для фрезера. Используя эту оснастку, можно быстро вырезать ровные круги нужного диаметра из фанеры или дерева.

Рекомендуем также прочитать статью: самодельная стойка для фрезера из профтрубы и мотора стеклоподъемника.

Для изготовления циркуля можно использовать фанеру или дереву (причем желательно, чтобы заготовка была из твердых пород древесины).

Первым делом необходимо будет отпилить планку нужной длины и ширины. Размеры в данном случае произвольные. Каждый может сделать это приспособление под себя.

6 способов сделать циркуль для ручного фрезера

Основные этапы работ

На следующем этапе автор делает в вырезанной заготовке два паза: один — широкий, второй — узкий и сквозной.

6 способов сделать циркуль для ручного фрезера

После этого из отрезка фанеры нужно изготовить ползун, который будет перемещаться внутри паза. Фиксируем его с помощью винта с гайкой.

6 способов сделать циркуль для ручного фрезера

Далее на торце циркуля необходимо сделать полукруглый паз под подшипник фрезы. Одной стороной оснастка упирается в подшипник, другую — автор временно фиксирует с помощью самореза.

6 способов сделать циркуль для ручного фрезера

6 способов сделать циркуль для ручного фрезера

Видео

Подробный процесс изготовления самодельного циркуля для фрезера своими руками можно посмотреть в видеоролике на сайте. Свое мнение об этой самоделке пишите в комментариях.

Самодельное приспособление для ручного фрезера, которое поможет точно вырезать окружность

Если необходимо максимально точно вырезать окружность определенного диаметра в заготовке из дерева, ДСП или фанеры, удобно использовать для этого ручной фрезер.

Но для того чтобы все получилось идеально, потребуется еще и шаблон.

В сегодняшней статье мы расскажем, как изготовить самодельное приспособление для ручного фрезера, которое поможет точно вырезать окружность.

Идею изготовления данной самоделки мы подсмотрели у автора YouTube канала Gökmen ALTUNTAŞ. Берите себе на заметку — вдруг пригодится!

Плюсы и минусы самоделки
требуется минимум материалов
легко сделать своими руками
можно вырезать окружности разного диаметра
не получится вырезать очень большие отверстия
может не подойти для других моделей фрезера

Возможно, вам также интересно будет прочитать статью-обзор: как изготовить функциональный фрезерный станок своими руками.

Пошаговый процесс изготовления самодельного приспособления

Первым делом необходимо будет изготовить основную часть самоделки. Для этого из листа фанеры толщиной 15 мм вырезается заготовка размером 36х11 см.

Далее в заготовке надо высверлить отверстие коронкой по дереву диаметром 64 мм (только сверлить отверстие нужно не до конца).

6 способов сделать циркуль для ручного фрезера

С помощью ручного фрезера и фрезы диаметром 20 мм необходимо выфрезеровать в заготовке продольный паз.

6 способов сделать циркуль для ручного фрезера

И только после этого высверливаем отверстие коронкой полностью.

6 способов сделать циркуль для ручного фрезера

6 способов сделать циркуль для ручного фрезера

На ленточной пиле (или с помощью электролобзика) обрезаем острые углы на заготовке — закругляем края под небольшим радиусом.

6 способов сделать циркуль для ручного фрезера

6 способов сделать циркуль для ручного фрезера

После этого на ленточной пиле отпиливаем все лишнее.

6 способов сделать циркуль для ручного фрезера

Обрабатываем заготовку на шлифовальном станке. Сошлифовываем острые углы на другой стороне (или можно отпилить их на ленточной пиле).

6 способов сделать циркуль для ручного фрезера

6 способов сделать циркуль для ручного фрезера

Изготовление второй детали приспособления

На следующем этапе отпиливаем заготовку из доски. Делаем разметку, и сверлим отверстия по краям заготовки — с одной из сторон.

6 способов сделать циркуль для ручного фрезера

На ленточной пиле распиливаем заготовку на две части — для нашей самоделки потребуется часть с внутренним радиусом.

6 способов сделать циркуль для ручного фрезера

6 способов сделать циркуль для ручного фрезера

Отпиливаем у заготовки острые углы. В отверстия вклеиваем стальные стержни диаметром 8 мм (длина прутков — 70 мм).

6 способов сделать циркуль для ручного фрезера

6 способов сделать циркуль для ручного фрезера

Получившуюся деталь приклеиваем к заготовке из фанеры. Дополнительно прикручиваем данную деталь на два самореза.

6 способов сделать циркуль для ручного фрезера

Далее к самодельному приспособлению крепится корпус для ручного фрезера.

6 способов сделать циркуль для ручного фрезера

Изготовление ползуна

Из доски вырезаем еще одну деталь (по ширине паза). Делаем разметку, и высверливаем в заготовке 2 отверстия.

6 способов сделать циркуль для ручного фрезера

6 способов сделать циркуль для ручного фрезера

В одно из отверстий устанавливаем мебельную гайку, а во второе — вклеиваем кусочек металлического штифта.

6 способов сделать циркуль для ручного фрезера

Получившуюся деталь вставляем в паз заготовки из фанеры (она должна свободно в нем перемещаться), и затем фиксируем с помощью барашкового болта.

6 способов сделать циркуль для ручного фрезера

6 способов сделать циркуль для ручного фрезера

Как вырезать круглое отверстие в фанере

Сначала в заготовке необходимо просверлить отверстие под диаметр штифта.

6 способов сделать циркуль для ручного фрезера

После этого вставляем штифт в отверстие, выставляем требуемый размер (в зависимости от диаметра круга, который надо вырезать), и с помощью фрезера вырезаем окружность.

6 способов сделать циркуль для ручного фрезера

Видео

Подробнее о том, как изготовить данное приспособление для ручного фрезера, можно посмотреть в авторском видеоролике ниже.

6 способов сделать циркуль для ручного фрезераMaking a High Precision Circle Cutting Jig // Daire Kesme Aparatı Yapımı

Делаем полезное приспособление для ручного фрезера

Нужно при помощи ручного фрезера вырезать круг в фанере или деревянном щите? Для этого можно воспользоваться простым, но очень полезным приспособлением, которое легко изготовить своими руками.

6 способов сделать циркуль для ручного фрезера

Для данной самоделки потребуется пруток диаметром 8 мм и длиной примерно 40-50 см, две удлиненные гайки, обычные гайки и отрезки уголка.

Первым делом пруток нужно отполировать. На него надеваются две втулки из удлиненных гаек. Предварительно в гайках надо рассверлить отверстие сверлом на 8 мм.

6 способов сделать циркуль для ручного фрезера

Основные этапы работ

Далее в удлиненных гайках надо просверлить отверстия, и потом приварить к ним обычные гайки М6. В них будут вкручиваться фиксирующие болты. К одной из удлиненных гаек приварен отрезок уголка.

6 способов сделать циркуль для ручного фрезера

Данное приспособление прикручивается к основанию ручного фрезера, и выступает в качестве направляющей для вырезания кругов разного диаметра.

6 способов сделать циркуль для ручного фрезера

При необходимости металлический пруток можно заменить на более длинный — именно поэтому автор сделал конструкцию разборной.

6 способов сделать циркуль для ручного фрезера

После того, как прикрутили приспособление к корпусу фрезера, прикручиваем его и к самой заготовке. Выставляем нужный радиус, и вырезаем круг. Просто, быстро, удобно и безопасно.

6 способов сделать циркуль для ручного фрезера

Видео

Подробно о том, как изготовить полезное приспособление для ручного фрезера своими руками, рекомендуем посмотреть в видеоролике на нашем сайте.

6 способов сделать циркуль для ручного фрезераМАСТЕРАМ НА ЗАМЕТКУ ПРОСТАЯ ПРИСПОСОБА К ФРЕЗЕРУ

Как из куска ламината сделать удобный циркуль для ручного фрезера

Вырезать из листового пиломатериала окружность можно либо с помощью электролобзика, либо ручным фрезером.

В первом случае заготовку в любом случае придется дорабатывать, поскольку рез у лобзика не самый идеальный. Во втором — результат будет намного качественнее. Так что имеет смысл выбрать именно последний вариант.

6 способов сделать циркуль для ручного фрезера

Однако для того, чтобы вырезать окружность с помощью ручного фрезера, потребуется вспомогательное приспособление — циркуль.

В сегодняшней статье мы расскажем, как своими руками изготовить циркуль для ручного фрезера. Будем использовать за основу кусок ламината.

6 способов сделать циркуль для ручного фрезера

Для справки: эту интересную идею мы подсмотрели у автора YouTube канала GRINwood. Советуем взять на заметку!

Процесс изготовления самодельного циркуля

Первым делом отрезаем кусок ламината подходящей длины. Делаем разметку. Вырезаем продольный паз и сверлим отверстие. Затем обрезаем заготовку — придаем ей требуемую форму.

6 способов сделать циркуль для ручного фрезера

6 способов сделать циркуль для ручного фрезера

После этого необходимо изготовить ползун, который будет перемещаться вдоль паза. В качестве основы используем отрезок металла. Отрезаем заготовку требуемой длины, и закругляем острые углы болгаркой или на шлифовальном станке. Высверливаем в ползуне два отверстия.

6 способов сделать циркуль для ручного фрезера

В одно из отверстий ползуна вставляем маленький гвоздь, и расклепываем его шляпку. Обрезаем гвоздик до необходимой длины. Во второе отверстие вставляем крепежный винт.

6 способов сделать циркуль для ручного фрезера

Устанавливаем ползун в паз циркуля, на винт накручиваем барашковую гайку.

6 способов сделать циркуль для ручного фрезера

6 способов сделать циркуль для ручного фрезера

Дальше нам потребуется копировальная втулка. Устанавливаем ее на ручной фрезер. Обратите внимание: отверстие в циркуле должно соответствовать диаметру втулки.

6 способов сделать циркуль для ручного фрезера

6 способов сделать циркуль для ручного фрезера

Принцип работы самодельного циркуля

В листовом материале (фанера или ДСП), из которой нужно вырезать круг, сверлим отверстие. Вставляем в него штифт ползуна.

6 способов сделать циркуль для ручного фрезера

Затем устанавливаем ручной фрезер на опорную площадку, и можно приступать к вырезанию окружности.

Видео

6 способов сделать циркуль для ручного фрезераHow to Make a Quick Router Circle Jig — DIY
