Универсальный механический рычаг для работы с болгаркой

Используя такое самодельное приспособление, намного удобнее отрезать заготовки из металла и дерева под углом 90 градусов, чем просто держа болгарку в руках. Сам подвижный рычаг имеет два рабочих «плеча» — горизонтальное и вертикальное, за счет чего обеспечивается максимально ровный рез.

Универсальный механический рычаг для работы с болгаркой

Каркас конструкции изготавливается из профильных труб квадратного сечения, а крепится она к платформе, которую можно сделать из куска фанеры или других доступных материалов. Теперь давайте подробнее рассмотрим сам процесс изготовления универсального механического рычага.



Основные этапы работ

Универсальный механический рычаг для работы с болгаркой

Универсальный механический рычаг для работы с болгаркой Читайте также: Трубные тиски своими руками: простая конструкция

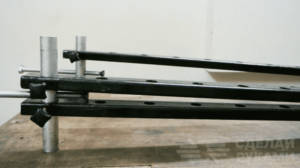

Первым делом необходимо сделать два «плеча», при помощи которых можно будет перемещать болгарку. Для этого из отрезанных по размеру профильных труб свариваются четыре рамки — 2 маленьких и 2 больших, которые соединяется попарно при помощи отрезков стального стержня. Для этого в них сверлятся отверстия нужного диаметра.

Универсальный механический рычаг для работы с болгаркой

Также потребуется сварить из профиля еще одну рамку — центральную, к которой будут крепиться с помощью шарнирного соединения два «плеча» (перпендикулярно друг другу). То есть работать они будут одновременно, но в разных плоскостях.

Универсальный механический рычаг для работы с болгаркой

На последнем этапе работ делается задний упор, изготовленный из трех отрезков профильных труб с размерами сторон 15х15 мм (для большей устойчивости всей конструкции), а также крепление для угловой шлифовальной машины. Пошаговый процесс сборки смотрите в видео на сайте.
