Изготовление гидравлических тисков с использованием домкрата

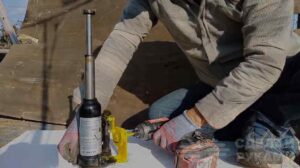

В этом обзоре автор показывает процесс изготовления самодельных гидравлических тисков с использованием автомобильного домкрата.

Изготовление гидравлических тисков с использованием домкрата

Первым делом необходимо отрезать кусок швеллера и две металлических полосы.



Полосы нужно приварить с двух сторон швеллера. Сварные швы потом надо будет зачистить болгаркой или, к примеру, ручным гриндером (электронапильником).

Изготовление гидравлических тисков с использованием домкрата Читайте также: Самодельная оснастка для гидравлического домкрата

Изготовление гидравлических тисков с использованием домкрата

Изготовление гидравлических тисков с использованием домкрата

Рекомендуем прочитать: самодельные слесарные тиски из уголка и упорного подшипника.

Основные этапы работ

На следующем этапе по центру швеллера нужно сделать паз. Потом автор приваривает неподвижную прижимную губку и усиливает ее с помощью двух металлических пластин (ребер жесткости).

Изготовление гидравлических тисков с использованием домкрата

Изготовление гидравлических тисков с использованием домкрата Читайте также: Станок из УШМ для изготовления деревянных ложек

Далее нужно будет приварить к неподвижной губке еще две пластины (для усиления).

Еще одну пластину мастер приваривает непосредственно к ребрам жесткости. Дополнительно из кусков металла автор сваривает подвижную площадку.

Изготовление гидравлических тисков с использованием домкрата

К этой подвижной площадке, которая перемещается вдоль швеллера, мастер приваривает вторую прижимную губку. И ее также надо будет усилить косынками.

Изготовление гидравлических тисков с использованием домкрата

Изготовление гидравлических тисков с использованием домкрата Читайте также: Простая приспособа для быстрой разметки круглых труб

Изготовление гидравлических тисков с использованием домкрата

Швеллер автор приваривает к основанию — металлической пластине с крепежными отверстиями. Подвижная площадка соединяется со стенками швеллера при помощи 2-х газовых лифтов.

Изготовление гидравлических тисков с использованием домкрата

На последнем этапе останется сделать только металлический упор для автомобильного домкрата, после чего можно приступать к шлифовке и покраске деталей и последующей сборке.

Изготовление гидравлических тисков с использованием домкрата

Подробный процесс изготовление гидравлических тисков с использованием домкрата смотрите в видеоролике на сайте.

Изготовление гидравлических тисков с использованием домкрата
