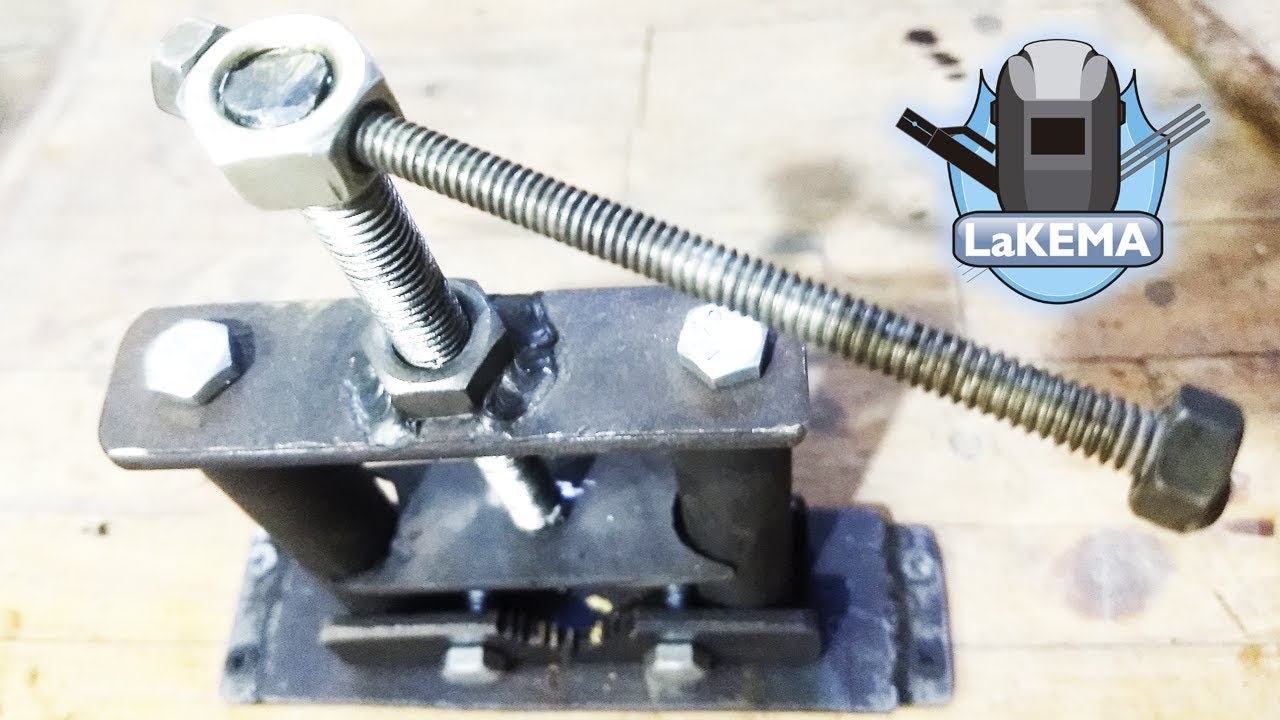

Вертикальные мини тиски для фиксации круглых труб

Для надежной фиксации круглых труб в условиях домашней мастерской или в гараже можно использовать самодельные вертикальные мини тиски.

Вертикальные мини тиски для фиксации круглых труб

Изготовить их можно из обрезков металла — этого «добра» в любой мастерской предостаточно. Для самоделки нужны будут два отрезка стальной трубы (круглой) и куски металлических пластин.



В целом, конструкция довольная простая. Основание тисков — это металлическая пластина. К ней крепятся вертикально два куска круглой трубы (направляющие).

Вертикальные мини тиски для фиксации круглых труб Читайте также: Пресс для алюминиевых банок (с электроприводом)

Вертикальные мини тиски для фиксации круглых труб

В нижней части основания будут находиться две прижимные неподвижные губки. Сделать их можно из полосы металла. В них потом необходимо еще будет сделать прорези.

Основные этапы работ

Чтобы закрепить трубы, в основании нужно просверлить два отверстия. Еще потребуется отрезать стальную пластину, которая устанавливается сверху отрезков трубы и прижимает их. В качестве крепежа используются длинные болты и гайки.

Вертикальные мини тиски для фиксации круглых труб

Также надо будет просверлить отверстия в неподвижных губках, они соединяются при помощи двух болтов.

Вертикальные мини тиски для фиксации круглых труб Читайте также: Гибочный мини станок для изготовления стальной цепи

На следующем этапе необходимо вырезать еще одну деталь из полосы металла, и сделать по краям полукруглые вырезы, чтобы пластина могла перемещаться между направляющими. Потом по центру этой заготовки надо просверлить отверстие под винт.

Вертикальные мини тиски для фиксации круглых труб

Далее к подвижной пластине приваривается прижимная губка. В верхней пластине, которая расположена сверху труб, нужно просверлить отверстие под шпильку. На конце шпильки автор делает вороток.

Вертикальные мини тиски для фиксации круглых труб

После этого все детали надо зачистить болгаркой, и можно уже приступать к сборке. Подробно о том, как сделать вертикальные мини тиски для фиксации круглых труб, смотрите в этом видео.

Вертикальные мини тиски для фиксации круглых трубMINI Prensa para TUBOS // PIPE VISE // DIY Tools
Вертикальные мини тиски для фиксации круглых труб
